星球大战BB8球形机器人结构设计

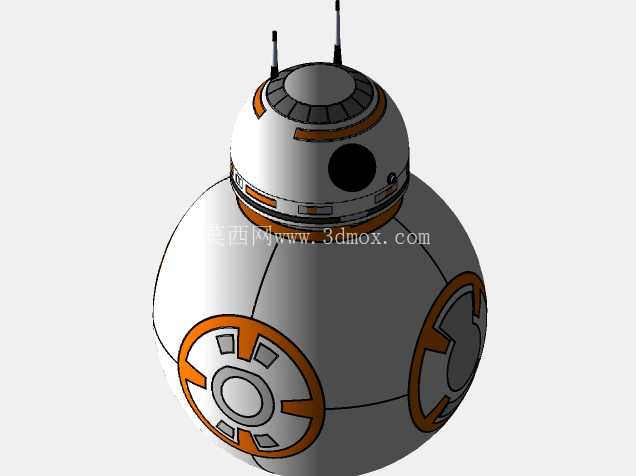

　　这款球形移动机器人的结构设计，核心围绕全向滚动的运动特性展开，主体采用上下分体式球形壳体布局，下部为直径占整体高度三分之二的主滚动球壳，上部为独立设置的半球形头部舱段，两部分通过内置磁吸附耦合机构实现非接触式连接，避免传统机械轴连接带来的密封难度提升与运动干涉问题。下部主球壳内部采用偏心重锤驱动结构，重锤组件通过两组正交布置的伺服摆臂与球壳内壁连接，当重锤沿球壳径向偏移时，球体重心偏离几何中心，在重力作用下即可实现前后、左右方向的滚动，无需额外设置外露轮组，保证外球面的完整连续性，这种驱动结构的优势在于运动过程中无外部突出部件，可在平整硬质地面、短绒地毯、小坡度斜面等多种场景下稳定移动，不会出现轮式结构常见的杂物缠绕、越障卡滞问题。

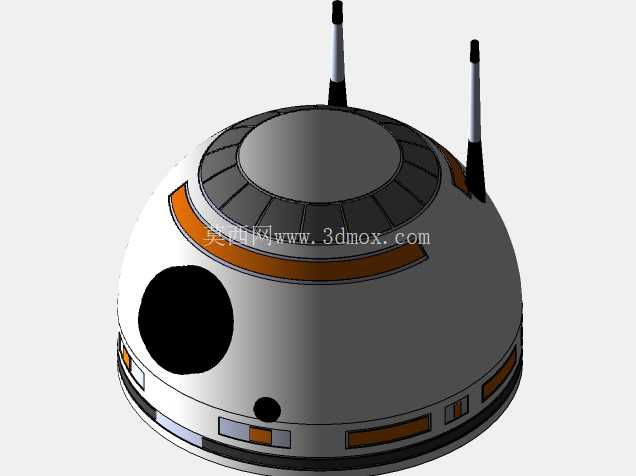

　　上部头部舱段内置独立的姿态稳定机构，通过内置的陀螺仪实时检测下部球壳的滚动角度，驱动头部内部的配重块反向转动，保证无论下部球壳如何滚动转向，头部始终保持竖直朝上的姿态，头部正面设置的单目视觉传感器窗口、状态指示灯开孔位置始终朝向正前方，不会随球体滚动发生偏转。壳体结构设计时充分考虑了铸造加工的工艺特性，球壳采用分瓣式拼接结构，每瓣壳体的分型面沿球体经线方向设置，拔模斜度控制在1.5度，既保证铸造时熔体可顺利充满型腔，也能减少后续机加工的余量，壳体壁厚均匀控制在2.5mm，局部安装耦合磁体、传感器的位置设置加厚安装凸台，凸台高度不超过3mm，避免壁厚突变导致铸造时出现缩孔缺陷。

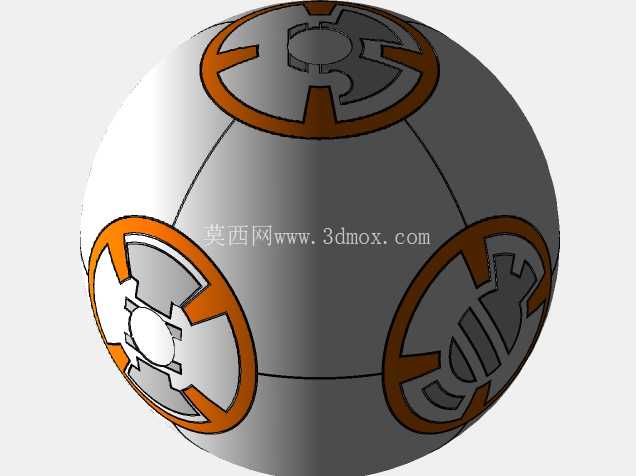

　　球壳外表面的装饰环带采用嵌入式安装结构，环带与球壳表面的配合公差控制在H7/g6，安装后环带外表面与球壳外表面齐平，不会突出球面影响滚动流畅度，环带内侧设置定位卡扣，可直接卡入球壳预制的卡槽内，无需额外粘接固定，方便后期拆解维护内部元件。头部与主球壳之间的耦合磁体采用环形阵列布置，共8组钕铁硼磁体均匀嵌入头部下端面与主球壳上端面对应位置，磁体安装槽的深度比磁体厚度大0.2mm，安装后磁体完全埋入壳体内，外表面通过装饰盖板覆盖，避免磁体吸附外部铁屑杂质影响运动。

　　内部的电池仓、控制板安装位均设置在主球壳下部的重锤组件上，随重锤同步摆动，始终保持在球体最低位置，进一步降低整体重心，提升滚动时的稳定性，电池仓采用抽拉式结构，仓门设置在球壳侧面的装饰环带位置，更换电池时无需完全拆解球壳，只需掀开对应位置的环带盖板即可操作。整体结构的安装边界充分考虑日常桌面摆放、地面移动的使用需求，球体最大直径控制在200mm以内，头部顶端距离地面的总高度不超过280mm，可顺利通过高度不超过30mm的台阶障碍，滚动时的最小转弯半径为0，可实现原地360度转向，适合作为桌面互动玩具、影视展示道具使用。结构设计过程中对球壳的受力情况做了针对性优化，当球体从100mm高度跌落至硬质地面时，球壳内壁的加强筋可将冲击力均匀分散至整个球面，避免局部应力集中导致壳体开裂，加强筋采用网格状布置，筋厚1.5mm，筋高5mm，在不显著增加整体重量的前提下提升壳体结构强度。头部的天线部件采用柔性ABS材质制作，根部设置球形铰接结构，受到碰撞时可自动弯折复位，不会出现断裂问题，天线的安装孔设置在头部顶端的隐蔽位置，安装后天线根部与头部外表面平滑过渡，无明显拼接缝隙。
