大疆植保无人机TB50TB55电池连接插头结构

这款接插件主要应用于大疆农业植保无人机的动力供电回路，承担飞行电池与机身电源管理系统之间的大电流传输功能，是无人机动力链路中保障供电可靠性的核心连接部件。在植保作业场景中，无人机需要频繁更换电池维持连续作业，该插头需要承受数十安培的持续工作电流，同时要应对田间作业时的粉尘、轻微潮气、起降振动等复杂工况，因此结构设计上优先考虑接触可靠性、插拔耐久性与防呆防错属性。

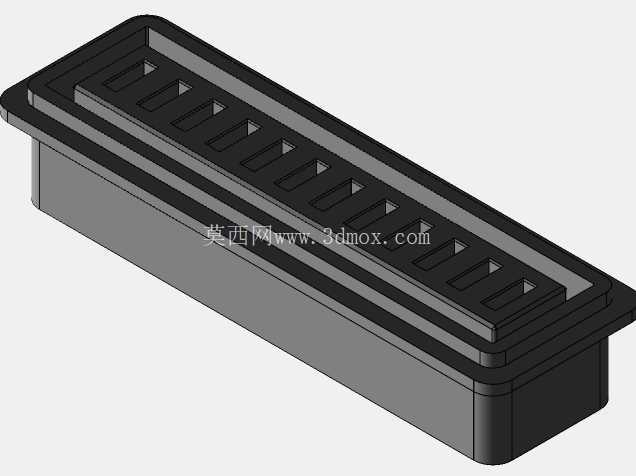

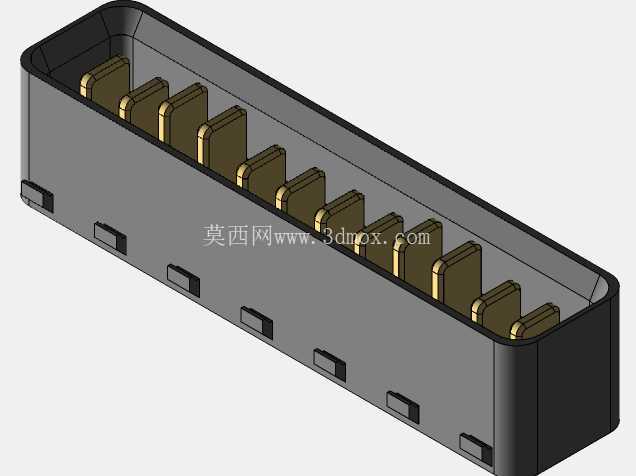

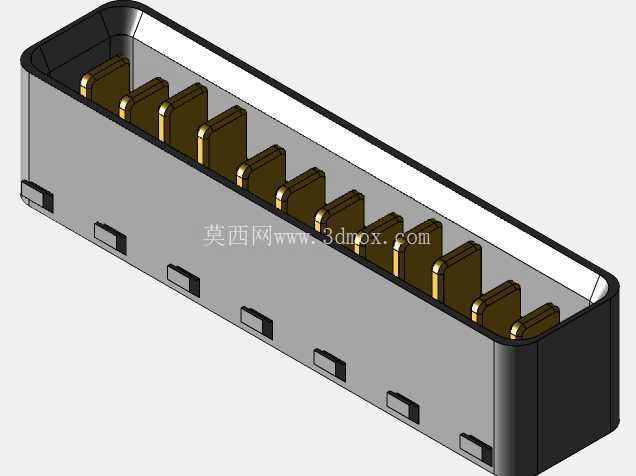

从结构设计逻辑来看，插头采用长条形槽式壳体布局，内部平行排布12组镀金接触弹片，弹片采用分段式凸起接触结构，每片弹片的接触端做了圆弧过渡处理，既可以保证插合时的导向顺滑度，避免插合过程中刮伤对接端的接触片，也能在插合到位后形成多触点压紧接触，降低大电流通过时的接触电阻，减少长期工作后的发热问题。壳体采用高强度阻燃工程塑料材质，侧壁设置了多组对称的定位卡扣凸台，这些凸台一方面用于插头在机身电池仓内的安装固定，与仓体内的卡槽配合实现无螺丝快装，另一方面可以在插合电池时提供侧向定位，避免插合过程中出现偏斜导致的接触针弯折。

安装边界层面，插头整体为长方体开槽结构，壳体外侧的卡扣凸台高度统一控制在1.2mm，凸台间距按照机身电池仓的安装位公差做了适配，安装时仅需将插头沿仓体导向槽推入即可完成固定，不需要额外的紧固件。插合端的开口做了15度的导向倒角，对接端插入时可以自动导正位置，即使在户外换电时操作人员视线不佳、手部有轻微晃动，也能顺利完成插合，不会出现卡滞。内部弹片的排布间距经过严格计算，相邻弹片之间的绝缘隔筋厚度达到1.5mm，能够满足大电流工况下的电气间隙要求，避免高湿度环境下出现爬电、短路风险。

实际使用过程中，这类插头的插拔寿命需要达到千次级以上才能满足植保队一个作业季的使用需求，因此弹片材质选用高弹性铜合金，表面镀金处理，既保证长期插拔后的弹性保持力，避免出现接触松脱，也能提升抗氧化能力，减少田间农药雾气、粉尘对接触表面的腐蚀。壳体的开槽深度经过匹配设计，插合到位后对接端会完全沉入壳体内部，壳体侧壁可以对对接端形成物理防护，避免作业过程中飞溅的药液、草屑直接接触到连接部位，降低接触不良的故障概率。

在建模还原过程中，重点还原了弹片的接触角度、壳体卡扣的尺寸公差、导向倒角的角度细节，所有配合面的尺寸都按照实际测绘的装配公差做了预留，能够直接用于无人机维修配件的适配验证、电池改装的结构干涉检查，也可以作为植保无人机供电系统教学演示的结构样件，帮助结构设计人员理解大电流航空接插件的设计逻辑，尤其是户外作业类设备连接部件的防护、可靠性设计思路。不同于普通消费电子的小电流连接器，这类应用在工业级无人机上的接插件，所有结构细节都围绕高可靠性、快装快拆、耐恶劣环境的核心需求设计，没有多余的装饰性结构，每一处凸台、倒角、隔筋的尺寸都有明确的工程作用，比如壳体底部的定位槽，是用于和仓体内的定位筋配合，防止插头在长期振动下出现移位，弹片根部的压接槽结构，是用于和内部导线的压接固定，保证导线拉力达到行业标准要求，不会因为飞行中的拉扯出现导线脱落。
