日野500卡车底盘承载框架结构设计

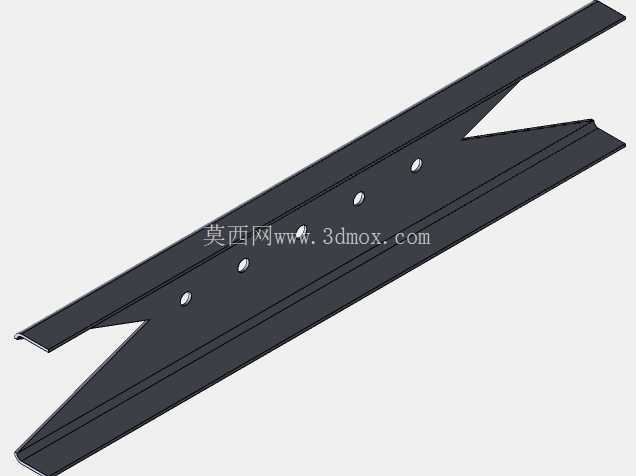

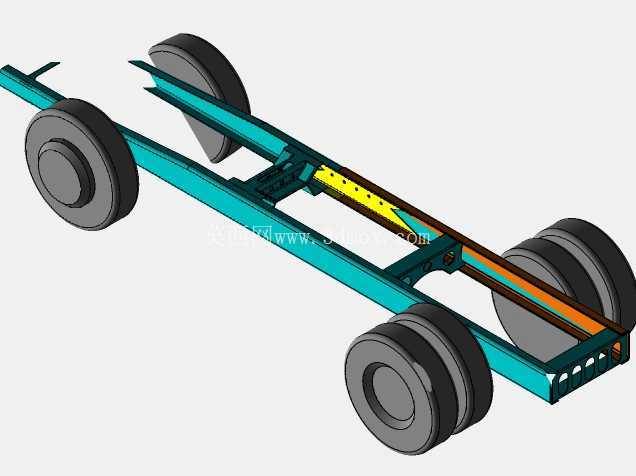

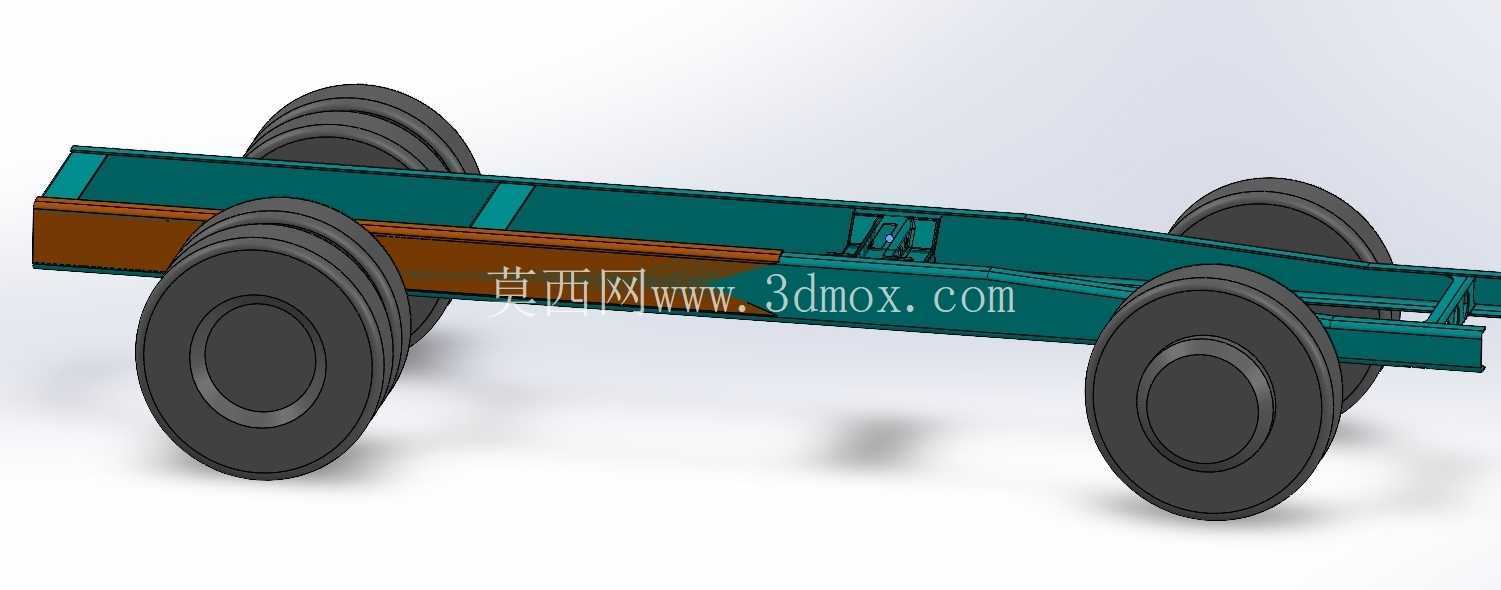

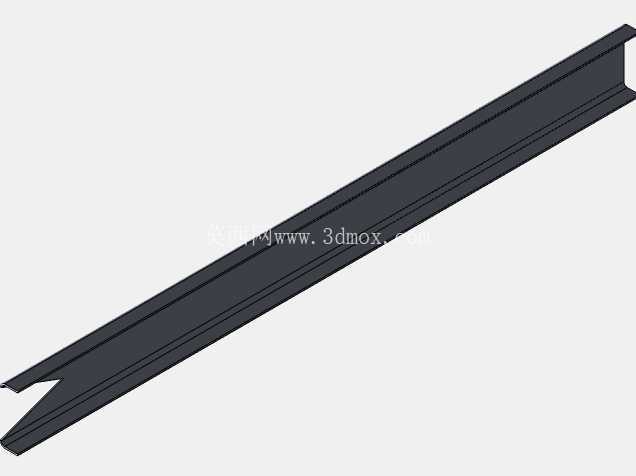

　　商用车底盘作为整车承载的核心结构，其设计合理性直接决定了车辆的载重能力、行驶稳定性与改装适配性，这款针对日野500车型开发的底盘框架结构，主要面向中型物流运输、市政作业改装、工程配套上装等应用场景，可适配厢式货箱、工程作业装置、专用设备上装等多种搭载需求，是中型商用车整车开发与改装环节中的核心承载基体。从结构设计逻辑来看，该底盘采用边梁式梯形车架布局，两根主纵梁沿整车纵向贯通布置，纵梁截面采用槽型钢结构设计，这种截面形式在同等材料用量下具备更高的抗弯截面模量，能够很好地承受车辆满载行驶过程中产生的垂直弯曲载荷、紧急制动时的纵向冲击载荷，以及转向工况下的侧向扭转载荷。

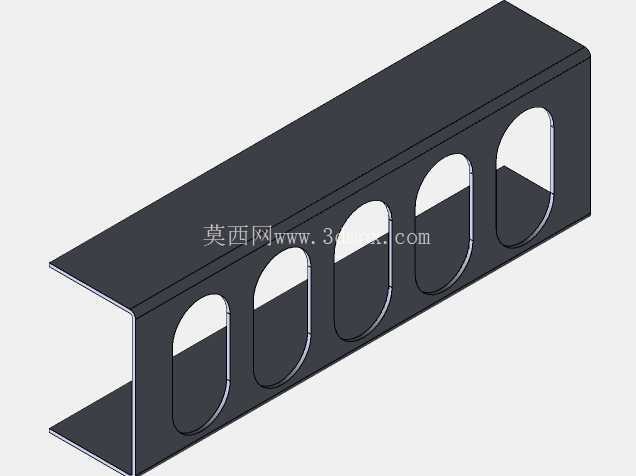

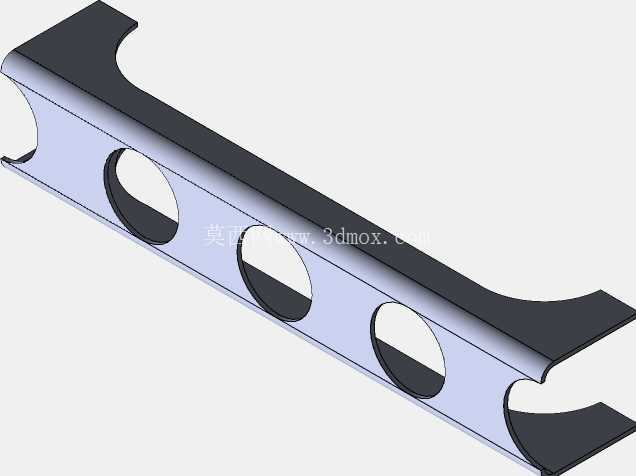

　　纵梁之间通过多道横梁进行连接，横梁与纵梁采用刚性连接结构，既可以保证车架整体的扭转刚度，避免车架在复杂路况下出现过大的扭转变形，又能为发动机、变速箱、悬挂系统、燃油箱等底盘附件提供可靠的安装支点。在轮组匹配设计上，该底盘采用前单轮、后双轮的配置形式，前轮作为转向轮，预留了转向节与转向拉杆的安装空间，轮距参数匹配中型商用车的通用转向边界，能够保证车辆的最小转弯半径符合城市道路与厂区作业的通行要求；后轮作为驱动轮与主要承载轮，双胎并装的结构可以大幅提升轮胎的接地面积，降低单胎载荷，适配重载工况下的承载需求，同时轮辋的安装定位尺寸完全匹配日野500车型的原厂车桥参数，可直接适配原厂制动鼓、轮毂单元等部件，降低改装与维修的配件适配成本。

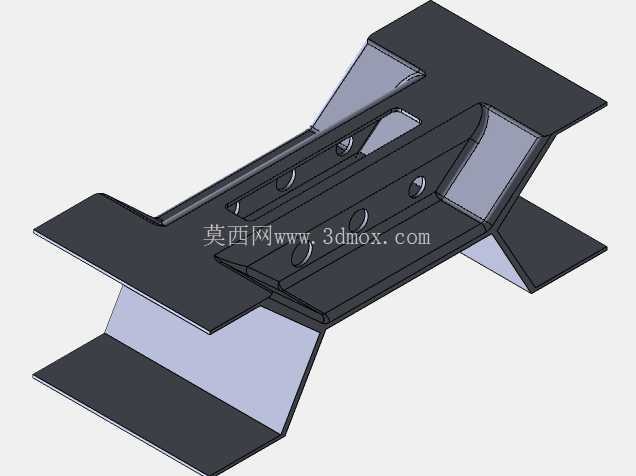

　　从安装边界来看，车架的前后端分别预留了保险杠、牵引装置、上装固定的安装孔位，孔位采用等间距标准化布置，方便不同类型上装的快速固定，无需对车架主体进行二次打孔修改，避免破坏车架的整体结构强度；纵梁的上平面作为上装设备的主要安装基准面，其平面度公差控制在合理范围内，能够保证上装设备安装后的水平度，避免因基准面偏差导致设备运行出现额外应力。车架尾部的结构设计充分考虑了后悬挂、传动轴、后防护装置的安装空间，预留的间隙能够满足车辆在极限颠簸工况下的部件运动行程，避免出现运动干涉问题。

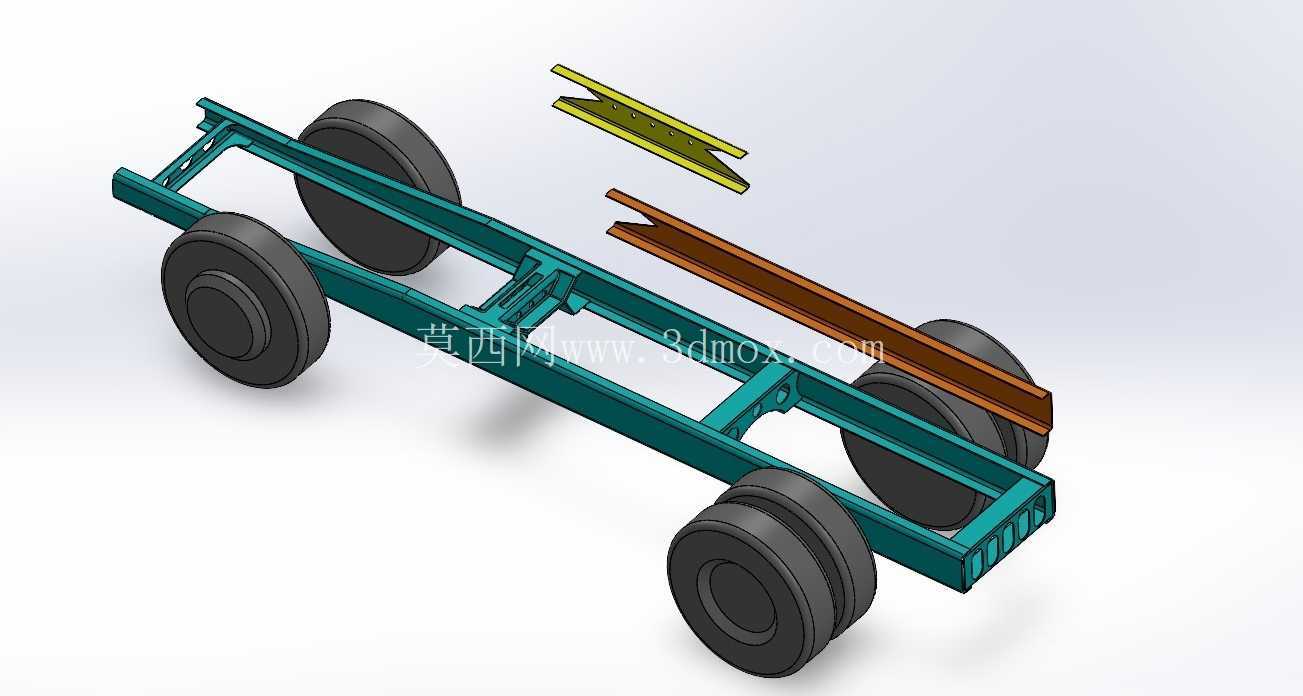

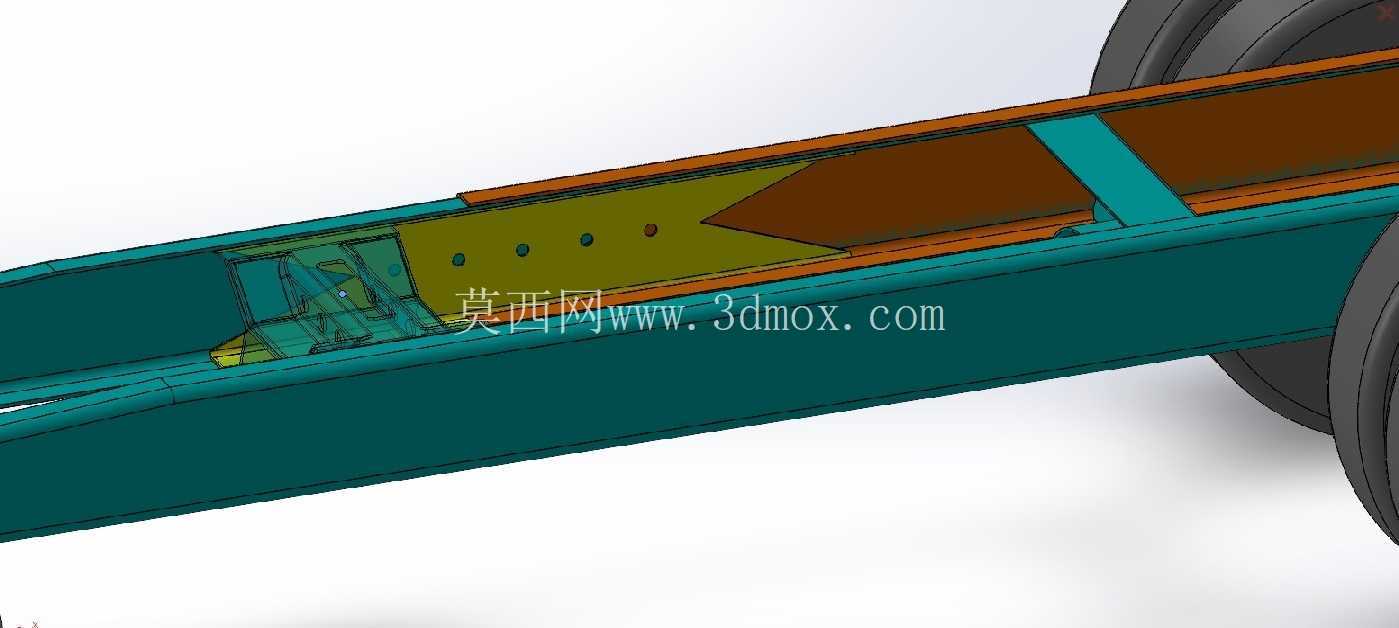

　　在细节设计层面，纵梁与横梁的连接位置做了应力分散处理，避免出现直角过渡导致的应力集中问题，有效提升车架的疲劳寿命，应对长期重载行驶下的交变载荷冲击；车架的轮拱位置根据轮胎的跳动行程做了避让设计，即使在钢板弹簧被极限压缩的工况下，轮胎也不会与车架主体发生剐蹭。对于专用车改装场景而言，这款底盘框架的结构参数完全符合中型商用车的改装规范，车架的承载能力覆盖10-18吨级的上装需求，既可以用于普通公路物流运输车辆的底盘搭建，也可以改装为洒水车、随车吊、冷藏车、市政抢修车等专用作业车辆，其通用化的安装接口能够大幅缩短改装周期，降低改装过程中的结构改造成本。从建模逻辑来看，整个底盘模型完全按照实际工程结构进行拆分，车架纵梁、横梁、轮组等部件均为独立可编辑的结构，方便设计人员在此基础上进行上装结构的匹配设计，也可以用于底盘部件的受力仿真分析，验证不同载荷工况下的结构强度与变形量，为后续的结构优化提供基础数模支撑。
