特斯拉Model X鹰翼车门机械传动结构

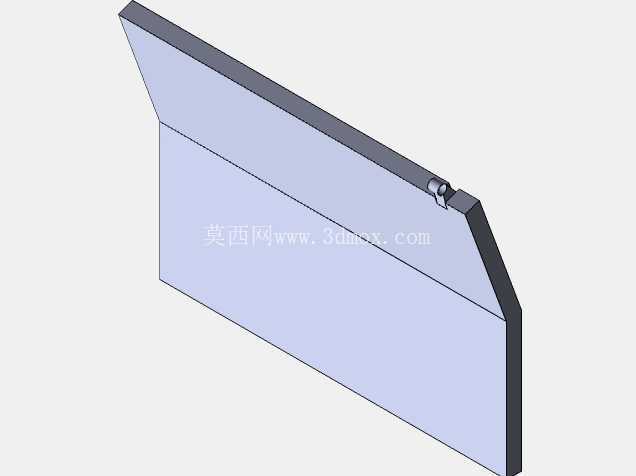

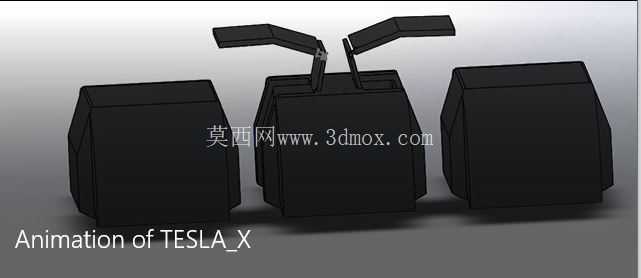

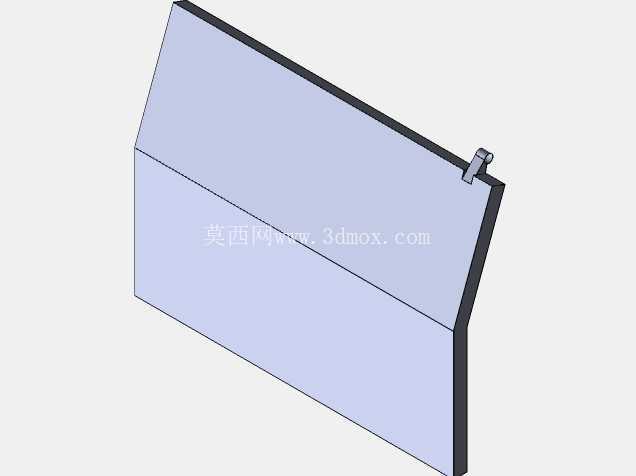

　　在乘用车车身结构设计领域，侧开式车门的衍生结构始终围绕狭小空间适配、使用便利性两个核心方向迭代，鹰翼门作为双铰链分段开启的特殊车门形式，最早在高端电动SUV车型上实现量产落地，其结构设计完全区别于传统剪刀门、鸥翼门的单铰链运动轨迹，能在标准车位两侧预留极窄间隙的场景下完成车门完全开启，适配国内多数地库狭窄车位、老旧小区紧凑停车区域的上下车需求。这套结构的核心运动逻辑采用分段式铰链布局，靠近车身侧的主铰链负责车门整体向外的小幅摆转，靠近车门侧的副铰链负责车门中上部的向上折叠抬升，两段运动轨迹通过连杆机构实现时序联动，开启过程中车门先向外探出极小距离避开车身侧围与邻车的干涉边界，随即向上折叠抬升至完全开启位置，整个运动包络在车身侧方仅需不足30cm的横向间隙即可完成，远小于传统直开式车门所需的80cm以上开启空间。

　　从安装边界来看，整套铰链机构的固定基座全部集成在车顶侧围的加强梁区域，无需占用B柱、C柱的内部安装空间，基座通过多组螺栓与车身侧围的高强度钢加强板连接，静态承载能力可覆盖车门整体重量加1.5倍安全系数的载荷要求，铰链转动副位置采用自润滑衬套配合阻尼轴结构，可在开启行程的任意位置实现悬停，避免坡道停车时车门出现自行滑动的问题。设计过程中需要重点校核运动包络与车身覆盖件的间隙，车门开启的全行程内，门板与侧围外板、车顶饰条、后翼子板的最小间隙需控制在4mm以上，同时要预留密封胶条的压缩变形量，避免长期使用过程中出现胶条磨损、漆面剐蹭的问题。连杆机构的尺寸链计算需要兼顾开启角度与折叠比例，完全开启状态下车门下沿距离地面的高度需控制在1.8m以上，保证乘客上下车时头部不会碰到车门下沿，同时车门最高点的抬升高度不能超过2.1m，适配多数地库2.2m的限高要求，避免开门时碰到地库顶部的管线、消防设施。在功能特性层面，这套结构可配合车内的超声波传感器实现障碍物检测，开启过程中如果检测到侧方、上方存在障碍物，会自动调整开启角度与运动速度，避免碰撞损伤。

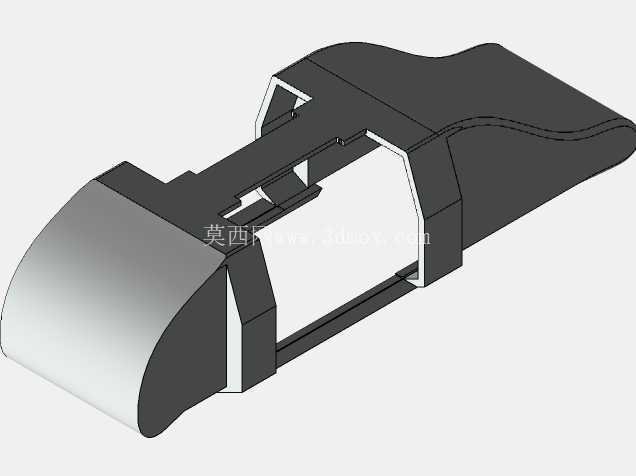

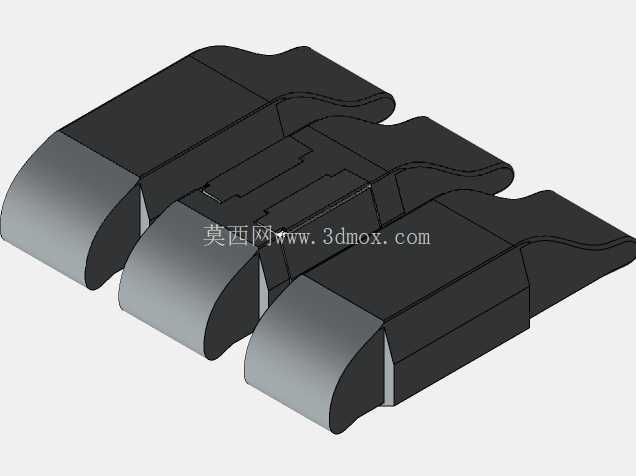

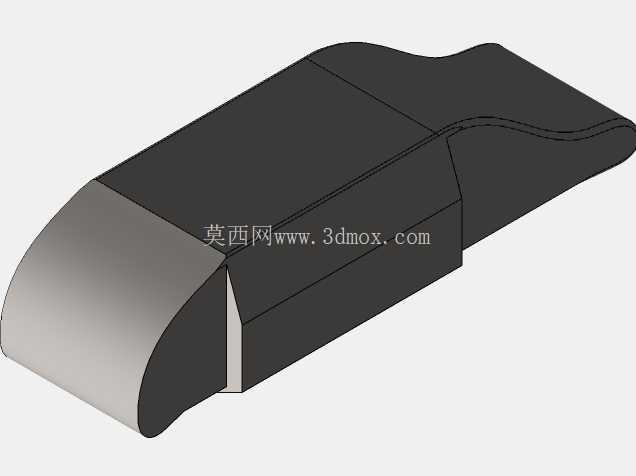

　　不同于传统鸥翼门需要占用整个车顶空间的设计，这套鹰翼门的铰链机构仅布置在车门前后两端的车顶位置，车顶中部可保留完整的横梁结构，不会过度削弱车身顶部的抗扭刚度，同时车门内侧的内饰板、玻璃升降机构、线束走线全部集成在车门内板的空腔内，运动过程中线束通过拖链结构实现随动，避免反复弯折出现线束断裂的问题。从实际应用场景来看，这种车门结构尤其适合后排乘客频繁上下车的使用场景，比如家庭用户安装儿童座椅时，无需大幅侧身即可完成座椅固定与儿童抱放，在狭窄的路边临时停车时，也不用担心开门角度过大碰到非机动车或者邻车。

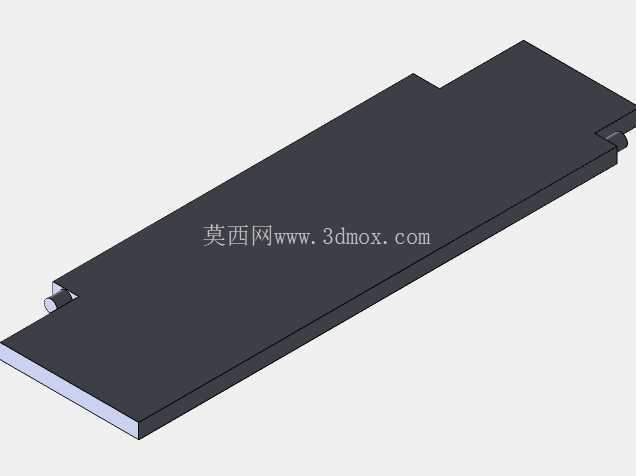

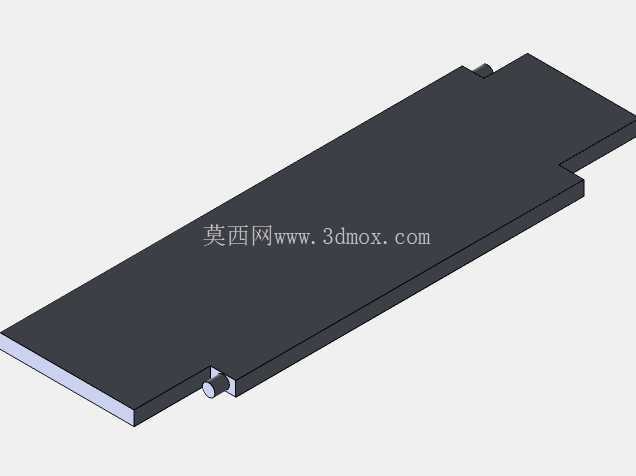

　　结构建模过程中需要重点关注铰链的转动轴线角度，两段铰链的轴线并非完全平行，而是带有微小的空间角度，用来补偿车门曲面造型带来的运动偏移，保证整个开启过程中门板与车身的间隙均匀一致，不会出现局部干涉。车门的密封系统采用双道密封设计，外侧密封沿车门周圈布置，负责阻隔雨水与灰尘进入车内，内侧密封布置在车门内板与车身门洞之间，负责阻隔高速行驶时的风噪与气流，密封胶条的压缩量需要根据车门不同位置的间隙差做分段设计，转角位置的胶条截面需要做特殊成型处理，避免拐角位置出现密封不严的漏水问题。
