汽车车轮减震器结构设计展示

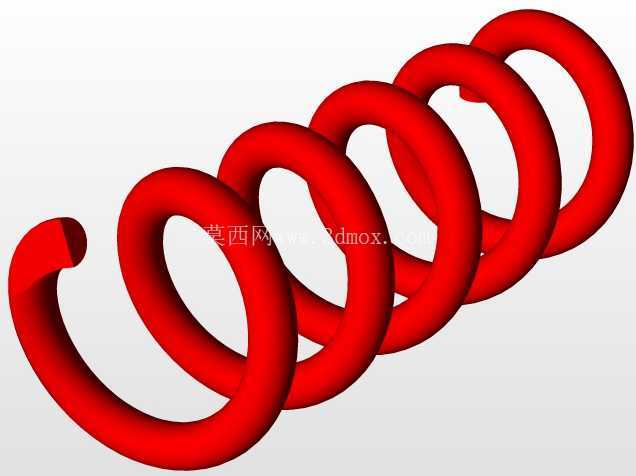

　　在乘用车辆与商用车辆的底盘行驶系统中，车轮端减震部件是衔接车身与行走机构的核心受力件，日常行驶过程中，路面传递的颠簸冲击会先通过轮胎传导至轮边，再经由减震结构完成能量耗散，避免刚性冲击直接传递至车架引发车身共振、部件疲劳损坏，同时保障轮胎与地面的有效接触面积，提升制动、转向过程中的操控稳定性。这套轮边减震结构采用螺旋弹簧与阻尼芯轴同轴布置的经典结构形式，螺旋弹簧选用等节距圆柱螺旋构型，弹簧中径、簧丝直径经过匹配设计，可在车辆空载、满载的不同载荷区间内提供线性度可控的支撑刚度，既不会因为刚度过大导致滤震效果差，也不会因为刚度过小出现过弯侧倾过大、刹车点头明显的问题。

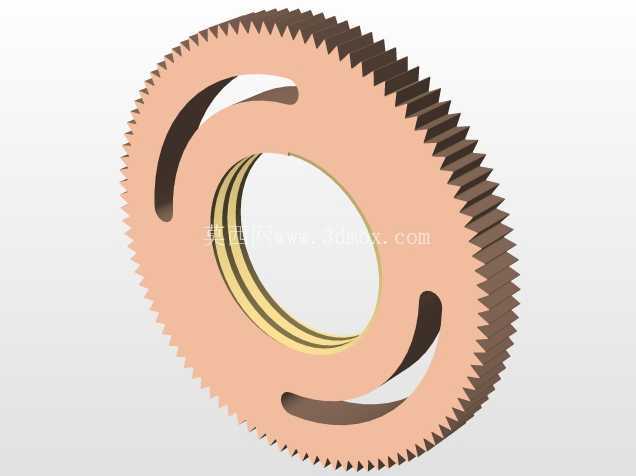

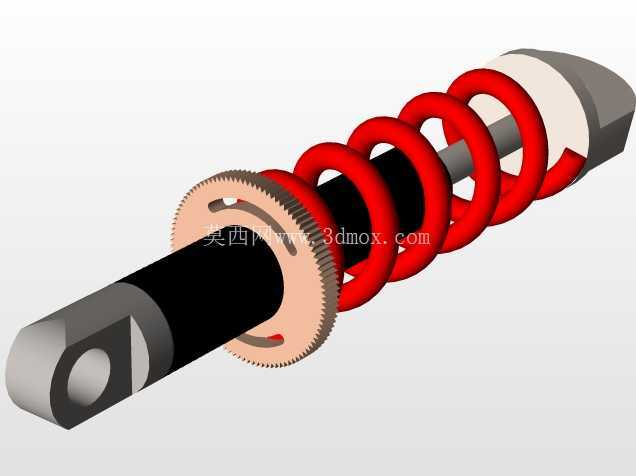

　　阻尼芯轴贯穿弹簧中心位置，两端分别设置连接吊耳结构，上端吊耳用于衔接悬架摆臂或者车身安装座，下端吊耳直接固定在转向节或者轮边支架上，安装位的孔位同轴度、端面平面度都做了公差约束，避免装配后出现偏载导致的异常磨损。芯轴外侧设置的限位挡圈与齿轮状调节结构，可用于调整弹簧预紧力，适配不同载荷等级的车型调校需求，日常维修保养过程中也可通过该结构快速调整车身高度，匹配不同使用场景的通过性需求。

　　从安装边界来看，该减震总成的轴向总长度、最大外径都严格适配常规紧凑级车型的轮拱内部空间，弹簧压缩到极限位置时的最小长度不会与周边的刹车管路、轮速传感器线束、挡泥板结构发生运动干涉，减震器工作行程覆盖了车轮上下跳动的全行程范围，在车轮受到极限冲击触底时，内置的缓冲块可提供额外的阻尼缓冲，避免金属部件硬接触造成结构损坏。结构设计过程中，充分考虑了受力路径的合理性：路面冲击从下端吊耳传入后，一部分能量被螺旋弹簧的形变吸收，另一部分通过阻尼芯轴内部的液压油阻尼结构转化为热能耗散，整个传力路径上的部件截面变化平缓，不存在应力集中的锐角结构，连接法兰位置的圆角过渡、加强筋布置都经过受力校核，可承受交变载荷下的长期疲劳冲击。

　　在实际装车应用中，这类减震结构广泛适配前置前驱、前置后驱的多种车型轮边位置，既可以用于前桥麦弗逊悬架的减震支柱集成，也可用于后桥多连杆悬架的独立减震单元，日常行驶中可有效过滤路面细碎颠簸，在过减速带、坑洼路面时能快速抑制弹簧的多余弹跳，减少车身余振，提升乘坐舒适性。建模过程中对每个配合面的尺寸公差都做了对应还原，弹簧的螺旋升角、有效圈数，芯轴的杆径、表面粗糙度要求，连接吊耳的衬套安装位尺寸都严格按照实际装车参数搭建，可直接用于底盘结构匹配验证、教学演示、维修拆装模拟等场景，结构上没有冗余的设计部件，每个结构特征都对应实际的功能需求：端部的防尘罩结构可阻挡泥沙、灰尘进入阻尼芯轴的密封位置，延长油封使用寿命；弹簧上下端的橡胶垫可减少弹簧工作过程中与金属座的撞击异响，同时避免弹簧端面的磨损。不同于空气减震的复杂气路结构，这种螺旋弹簧加液压阻尼的结构可靠性更高，维护成本更低，在民用车型上的普及率极高，设计过程中也充分考虑了零部件的通用性，连接吊耳的安装孔距、螺栓规格都选用行业通用尺寸，方便售后维修时的配件替换，不需要额外定制专用连接件。
