三自由度圆柱坐标工业作业机械臂结构

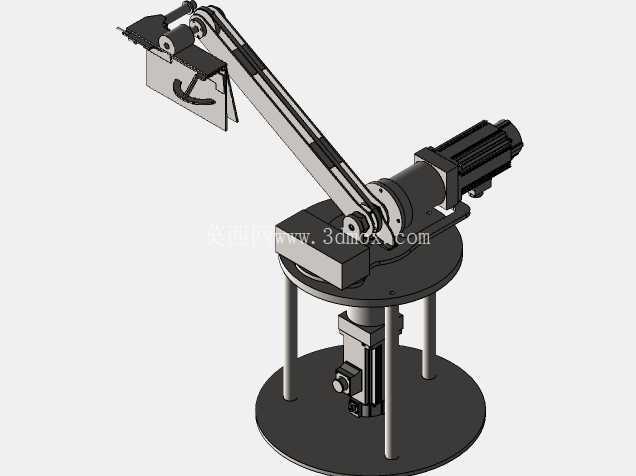

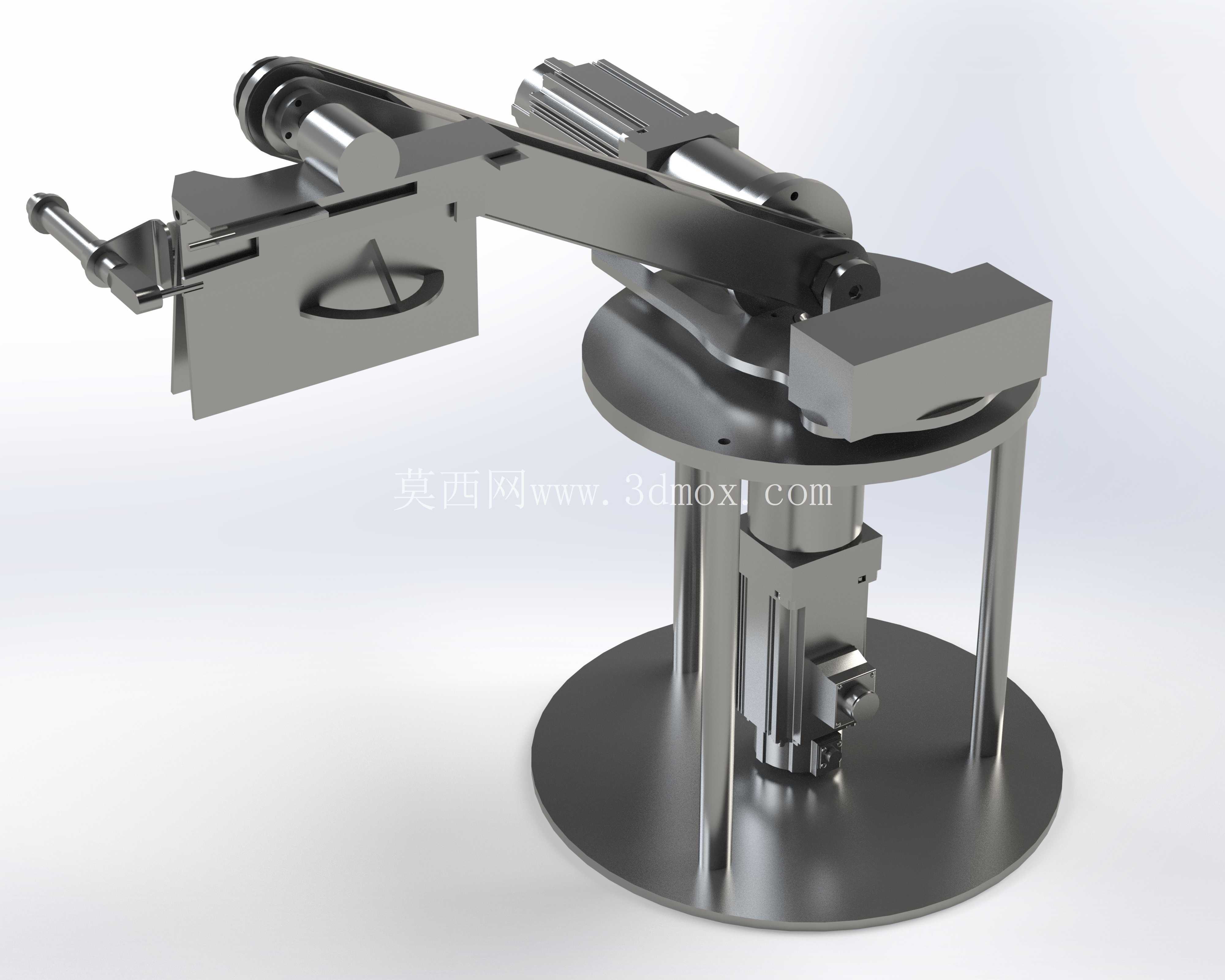

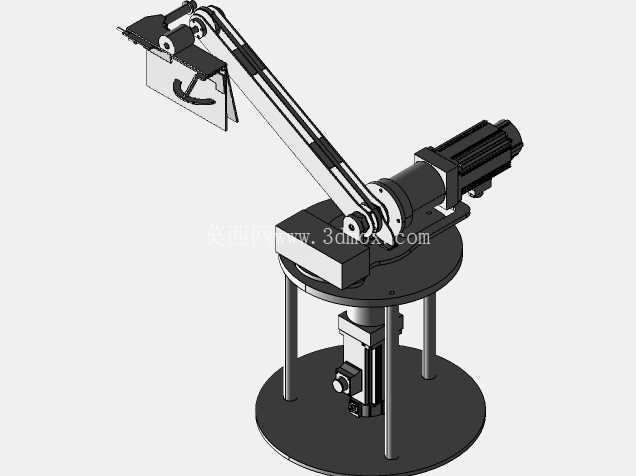

这款三自由度作业执行臂采用圆柱坐标构型设计，核心适配小范围平面内的定点取放、点位搬运、轻量工装辅助作业场景，常见于电子元器件分拣工位、小型零部件装配台、实验室样本转运单元这类对作业半径要求不高，但需要重复定位精度稳定的作业环节。从结构布局来看，底座采用双层圆盘式安装结构，下层圆盘为整机安装基准面，预留的安装孔位可直接适配标准铝型材工作台台面、工装板安装位，安装时无需额外加工转接板，可直接通过螺栓完成整机固定，底座整体直径控制在常规工装工位的允许占用范围内，不会过度挤占周边作业空间，底座内部集成了竖直方向的升降驱动单元，采用直线导柱配合驱动元件的结构，导柱沿圆周均布三根，可抵消末端作业时产生的侧向倾覆力矩，避免升降过程中出现卡滞、偏摆问题，竖直升降行程覆盖常规工位的高度差需求，可适配不同高度的料架、工装夹具位置。

臂体部分采用两级折叠式水平伸展结构，第一级大臂与底座回转平台连接，可绕底座中心轴线做整周回转运动，回转支撑采用标准交叉滚子轴承结构，承载径向与轴向载荷的同时，可保证回转过程的间隙控制在装配精度要求范围内，避免长期运行后出现回转间隙过大导致的定位偏差；第二级小臂与大臂末端铰接，配合大臂的回转、底座的升降，可覆盖圆柱型作业范围内的任意点位，三个自由度的运动组合可实现平面内任意点位的到达，同时可调整末端执行器的水平朝向，适配不同角度的作业需求。末端执行器安装位采用标准接口设计，可直接适配夹爪、吸盘、小型点胶阀、焊笔等不同类型的作业端头，用户可根据实际作业需求快速更换末端组件，无需对臂体主体结构做改动。

设计过程中优先考虑了结构的易加工性与装配便捷性，臂体主体构件采用板材铣削加工成型，各铰接位置的轴承座均设计为可拆卸结构，后期维护时可单独更换磨损的轴承、轴套，无需更换整个臂段；驱动元件的走线全部沿臂体内部的走线槽布置，外部无裸露线缆，可避免作业过程中线缆与周边设备、工件发生勾挂，同时降低线缆被油污、粉尘污染的概率，延长线缆使用寿命。整机的重心始终落在底座安装面的中心范围内，即使在臂体完全伸展、末端挂载额定负载的情况下，整机的倾覆力矩也处于安全阈值内，安装时无需额外做配重处理，可直接固定在标准工作台面上使用。

从实际使用的角度来看，这款机械臂的运动速度可根据作业节拍调整，各关节的限位位置可通过结构硬限位与电控软限位双重设置，避免运动超程导致的设备碰撞、工件损坏问题；各运动副的润滑点均设计在易操作的位置，日常维护时无需拆解臂体即可完成润滑脂加注，降低后期运维的工作量。相较于多关节串联机械臂，这款圆柱坐标构型的机械臂控制逻辑更简单，重复定位精度更容易保证，对于小范围、固定节拍的简单作业场景，其结构可靠性更高，采购与维护成本更低，非常适合中小型生产线的简易自动化改造，以及教学实训场景下的机械结构演示、运动控制教学使用。在结构细节上，臂体的各棱角位置均做了倒角处理，避免装配、调试过程中划伤操作人员，各连接螺栓均采用内六角圆柱头螺栓，螺栓头沉入构件表面，不会在臂体运动过程中与周边构件发生干涉；底座的下层圆盘底面设计有定位销孔，安装时可通过定位销快速完成整机的位置校准，缩短现场安装调试的周期。
