双工位电磁吸附式载具结构设计

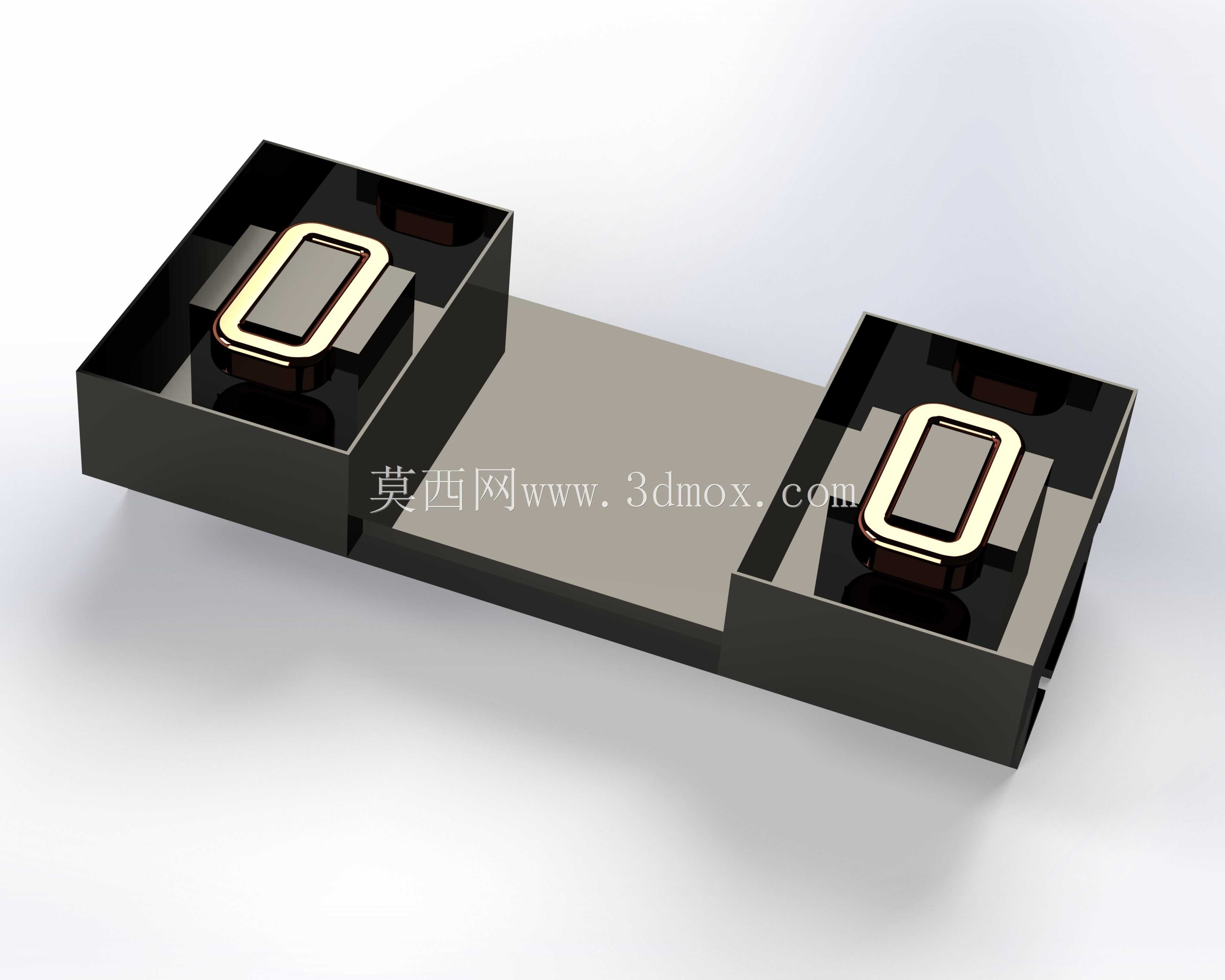

　　该结构为电子生产工序中配套使用的双工位电磁吸附载具，主要应用于PCB板插件段、小型电子元件组装段的物料定位场景，可适配SMT生产线接驳台、手工插件工位的物料固定需求，替代传统的卡扣式、压块式载具，减少对元件表面的压伤风险，同时提升上下料的操作效率。从结构布局来看，整体采用对称式双工位排布，两个独立的电磁吸附单元分别设置在载具两端，中间为平整的物料承托平面，承托面做了哑光硬质氧化处理，避免反光影响视觉检测工位的图像采集，同时表面粗糙度控制在Ra1.6以内，防止细小元件引脚卡滞在表面纹理中。

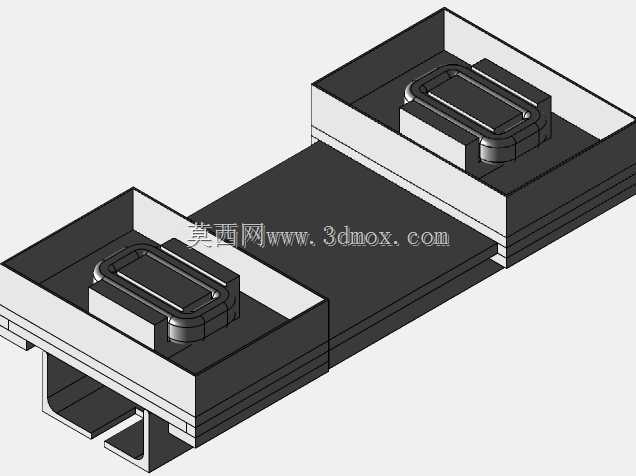

　　每个吸附单元内置矩形电磁线圈，线圈外围设置黑色绝缘包覆壳体，壳体与中间承托平台采用一体化铣削成型，减少拼接缝隙带来的粉尘堆积问题，壳体边角做了R0.8的倒角处理，避免操作过程中划伤操作人员手部或元件表面。线圈上方设置金属导磁吸附块，吸附块高出承托平面0.2mm，既保证与待吸附元件的磁路导通，又不会因为凸起过高导致元件放置倾斜。设计过程中重点考虑了磁路的闭合效率，吸附块采用高导磁硅钢片叠压而成，减少涡流损耗，线圈绕组采用耐高温漆包线绕制，可承受连续8小时通电工作的温升，壳体内部预留了走线槽，供电线路从载具底部的出线口引出，可直接对接生产线的24V直流供电回路，无需额外增设供电模块。

　　安装边界方面，载具整体为长条形结构，底部设置两个定位销孔，可直接固定在标准宽度的皮带线载具回流工位上，销孔位置间距符合通用电子生产线的载具安装孔位规范，无需额外加工转接板即可完成适配；载具总高度控制在25mm以内，可顺利通过回流焊、波峰焊设备的入口限高区域，也适配自动上下料机械手的取放行程范围。实际使用过程中，当载具流转到上料工位时，电磁线圈通电产生磁吸力，将带有金属底座的电子元件牢牢吸附在指定位置，避免皮带传输过程中的震动导致元件偏移；当流转到下料工位时，线圈断电，磁吸力消失，机械手可直接将元件取走，无需额外的解锁动作。两个独立工位可分别控制通断电，支持单工位上料、双工位同步加工的生产节奏，适配不同节拍的生产线需求。

　　结构设计时还考虑了不同规格元件的适配性，吸附块的安装位置预留了0.5mm的调整间隙，可根据待吸附元件的金属底座位置微调吸附块的固定位置，无需重新加工整个载具，降低产线换型的成本。载具两侧设置了导向缺口，可配合生产线的导向条实现流转过程中的精准定位，防止载具在皮带上跑偏；底部做了耐磨处理，嵌入两条聚四氟乙烯耐磨条，减少与皮带表面的摩擦损耗，延长载具的使用寿命。针对生产过程中的助焊剂、清洗液飞溅问题，载具所有拼接缝隙都做了密封处理，线圈部分采用环氧树脂灌封，避免液体渗入导致线圈短路，可适配常规的电子生产车间清洗工艺，无需额外做防护处理。
