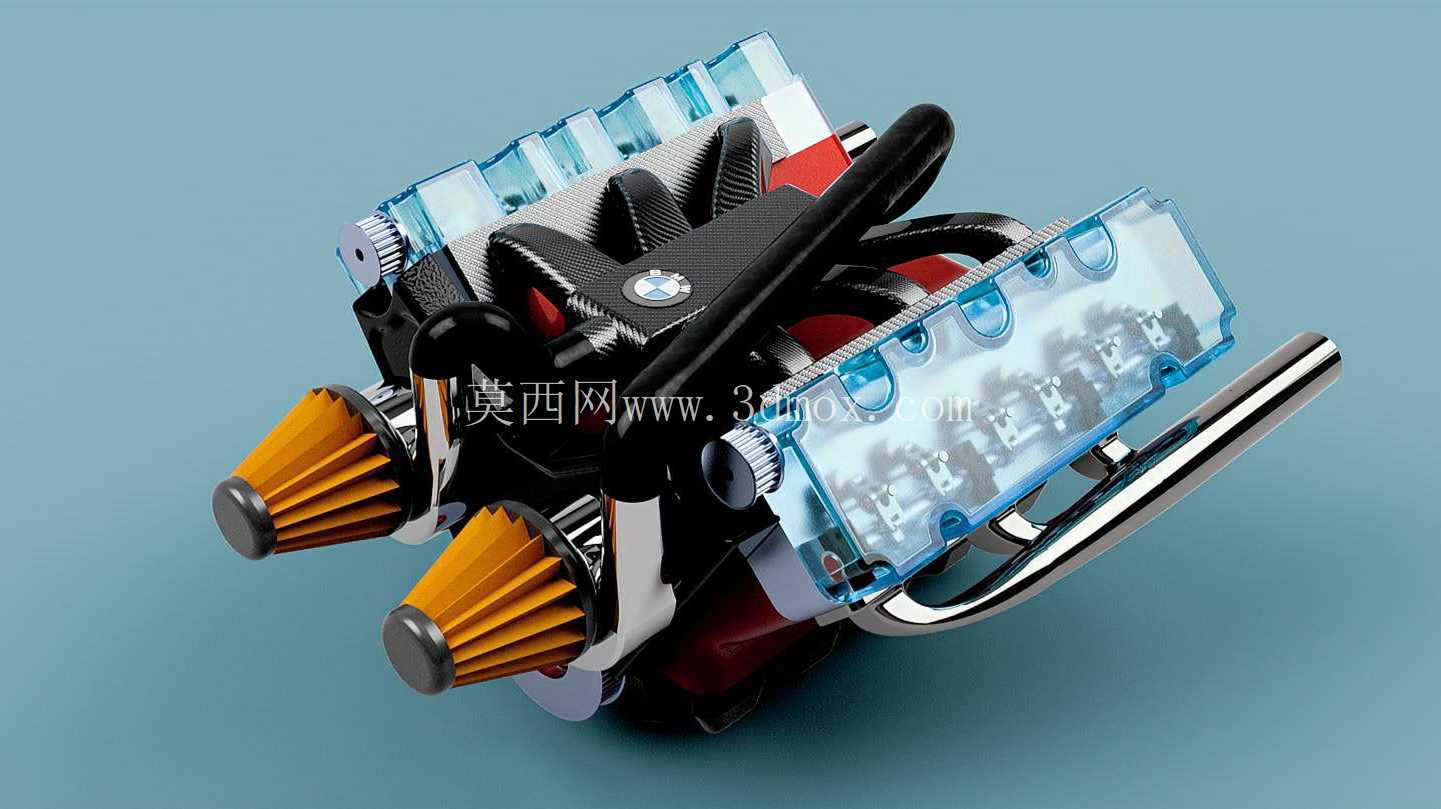

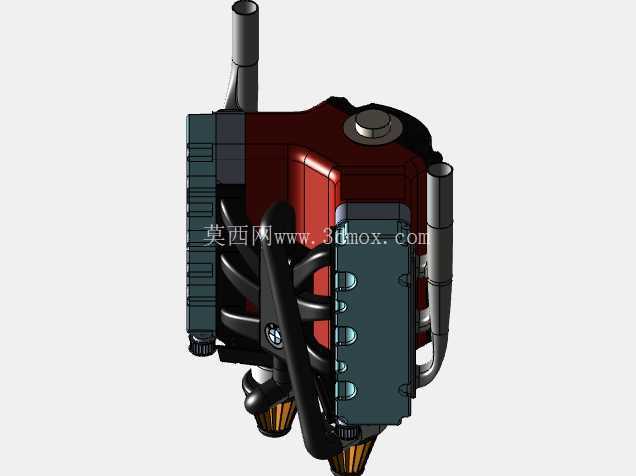

V型六缸汽车内燃机动力总成结构

在乘用车辆与轻型商用车辆的动力匹配场景中，V型六缸动力单元始终占据着兼顾动力输出平顺性与机舱布置紧凑性的核心生态位，区别于直列六缸机型过长的曲轴轴向尺寸，V6布局将六个汽缸分为两列呈V型排布，两列汽缸夹角通常选取60度或90度，这一角度选择并非随意设定：60度夹角下汽缸点火间隔可实现均匀的120度曲轴转角，整机运转的一阶、二阶振动可通过结构本身实现大部分自平衡，额外需要的平衡轴配重更小，整机运转静谧性更优；90度夹角则更多兼容V8机型的生产线共线生产需求，在纵置后驱平台的机舱中可实现更低的整机重心，优化车辆前轴轴荷分配，提升操控表现。

从实际装车用途来看，这类动力单元覆盖了从B级轿车到中大型SUV、全尺寸皮卡的宽泛车型区间，自然吸气版本可输出200-300kW的额定功率，峰值扭矩区间覆盖3000-5000rpm，适配城市通勤、高速巡航、非铺装路面拖拽等多元使用场景；涡轮增压版本则可将功率上限推高至400kW以上，满足性能车型的动力需求。在结构设计层面，两列汽缸共用一根曲轴，活塞采用反向运动设计，每列三个活塞的往复惯性力可相互抵消大部分，相比同排量直列六缸机型，整机长度可缩短约25%，曲轴的支撑跨度更小，高转速下曲轴的扭转变形量更低，可承受更高的转速上限与爆发压力。

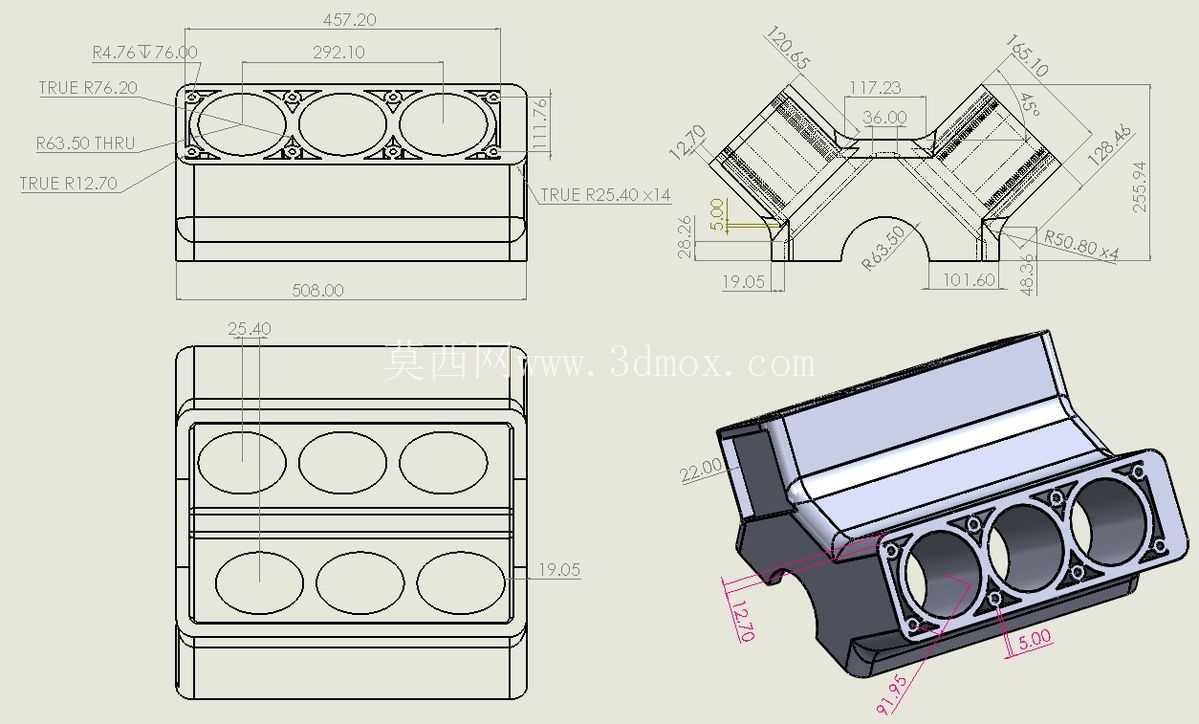

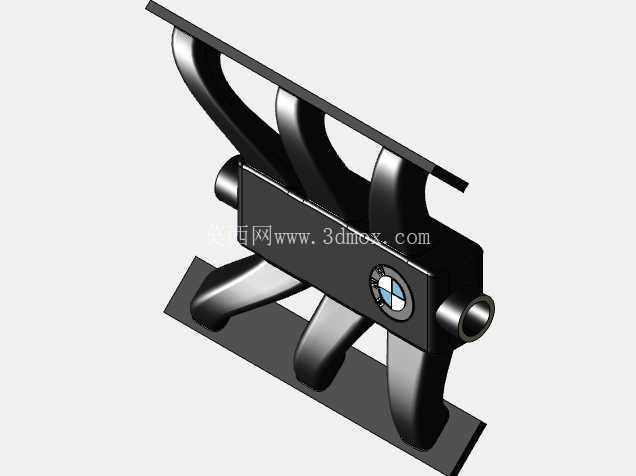

建模过程中需要重点关注的安装边界尺寸包含多个核心维度：整机长度通常控制在450-550mm区间，宽度根据夹角不同在600-700mm区间浮动，高度则受进气歧管、气门室盖结构影响在650-750mm区间，这些尺寸直接决定了车型机舱的横向、纵向布置空间，以及前悬、副车架的结构设计避让范围。进排气系统的布置也随夹角变化存在差异，60度夹角机型的进气歧管通常布置在V型夹角的中央区域，可缩短进气路径长度，提升节气门响应速度；90度夹角机型则可在夹角内部布置涡轮增压器、排气歧管等高温部件，缩短排气路径，降低涡轮迟滞效应，同时优化机舱内的热管理布局，减少高温部件对周边线束、冷却管路的热辐射影响。

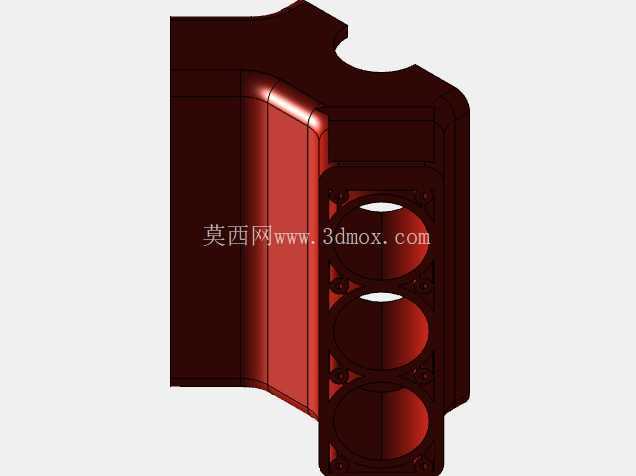

冷却系统的流道设计是这类动力单元建模的核心细节之一，缸体、缸盖内部的冷却水道需要覆盖每一个汽缸套周边、燃烧室顶部、排气门座区域，保证高负荷工况下各区域温度差控制在合理区间，避免局部热应力过大导致缸盖变形、密封失效。润滑系统的油道则需要贯穿曲轴主轴颈、连杆轴颈、凸轮轴轴承座等摩擦副位置，同时在V型夹角的底部设置回油通道，保证高速运转时机油可快速回流至油底壳，避免出现机油泵吸空、润滑压力不足的问题。

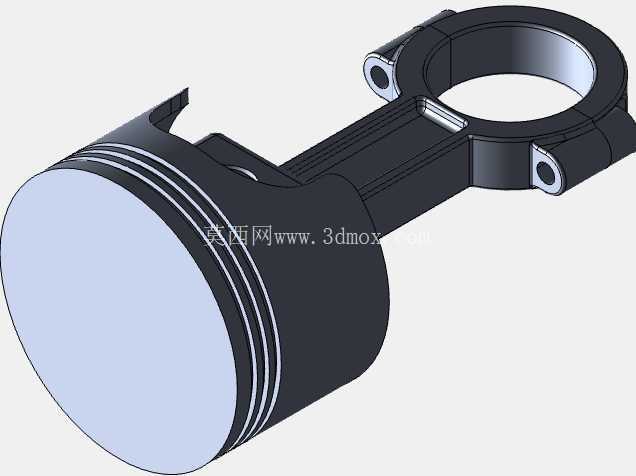

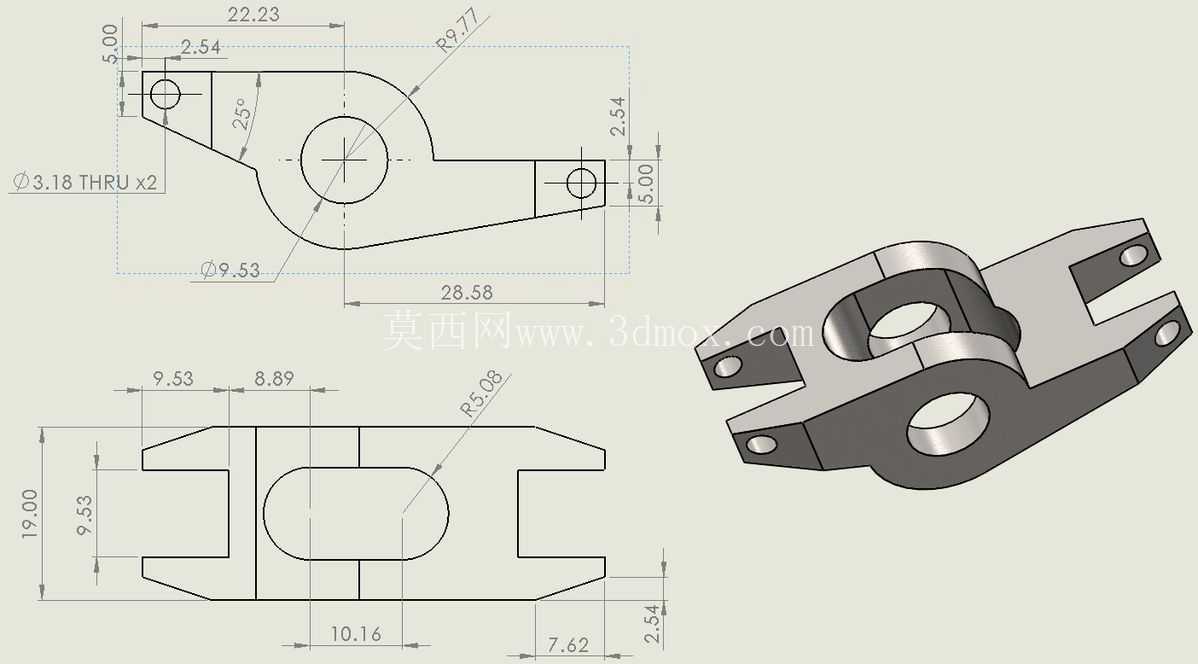

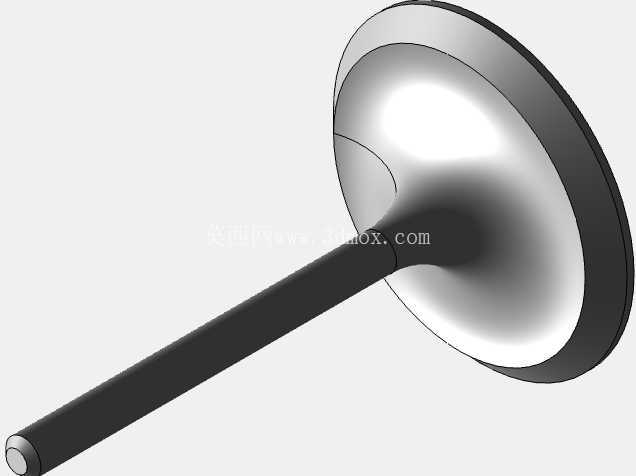

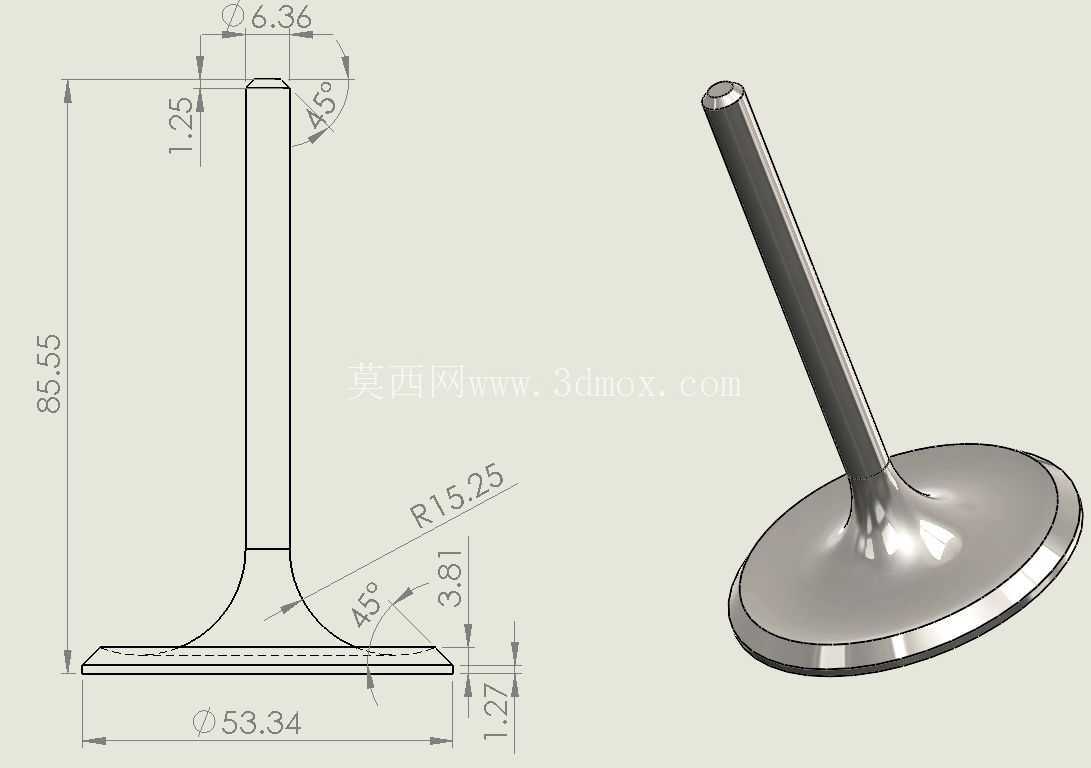

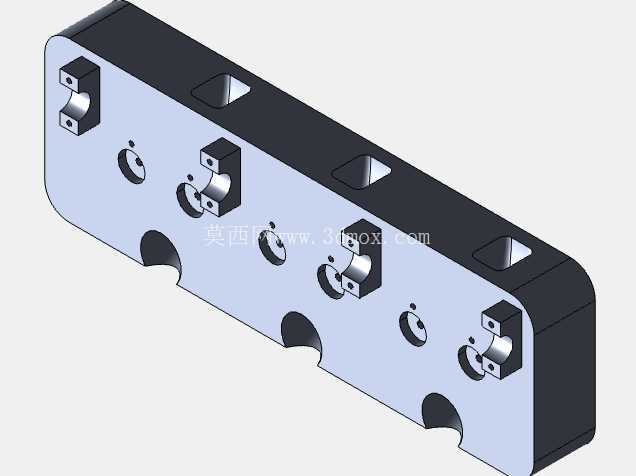

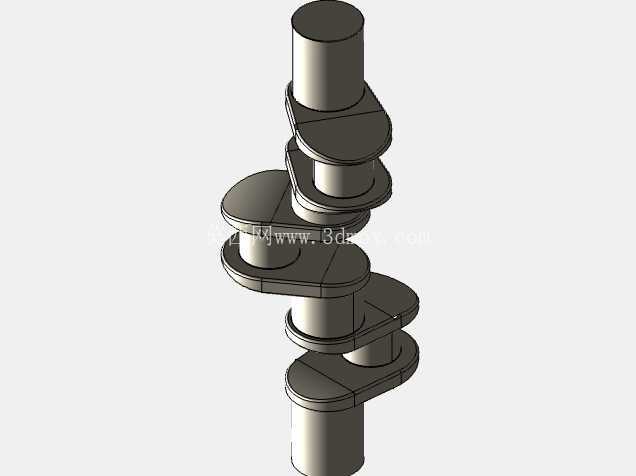

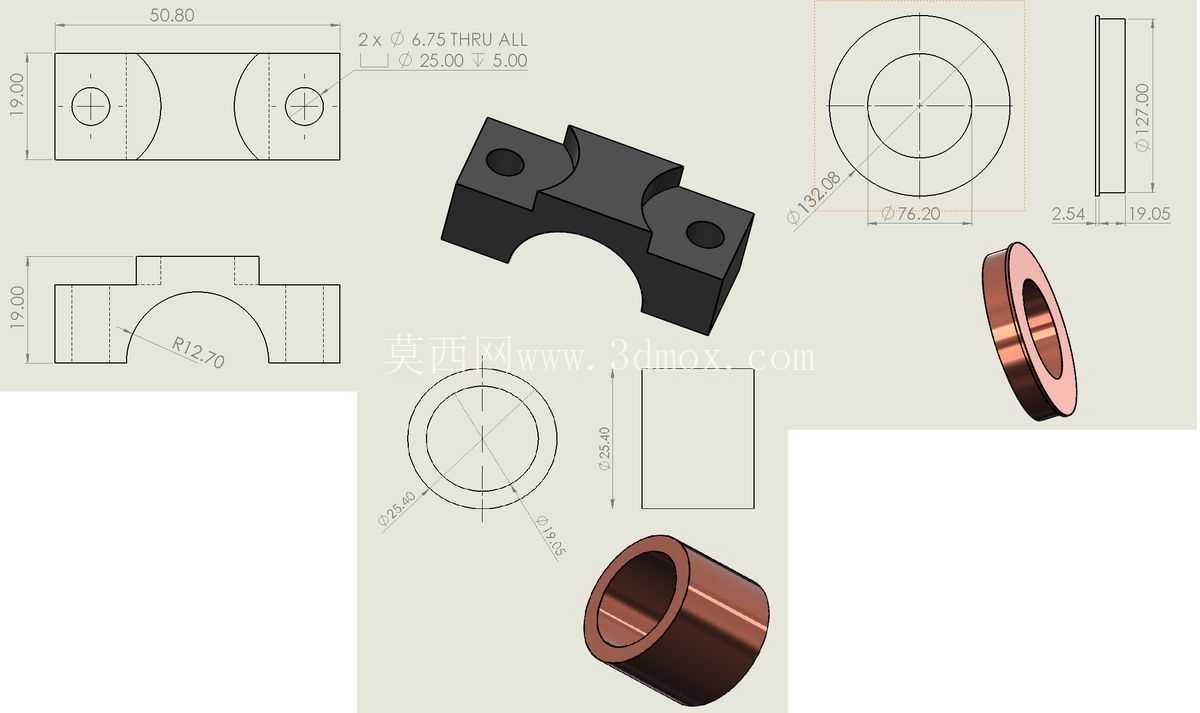

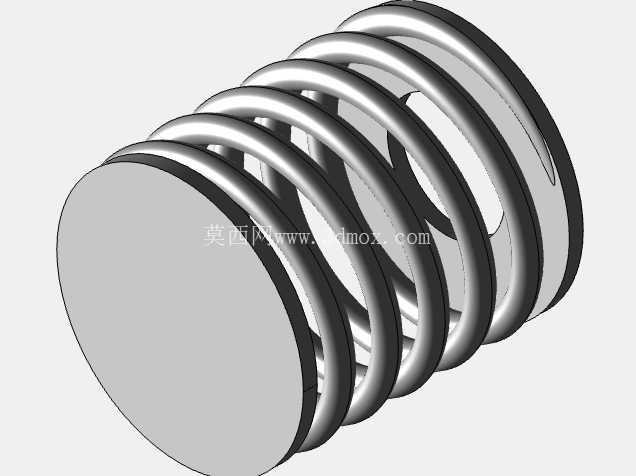

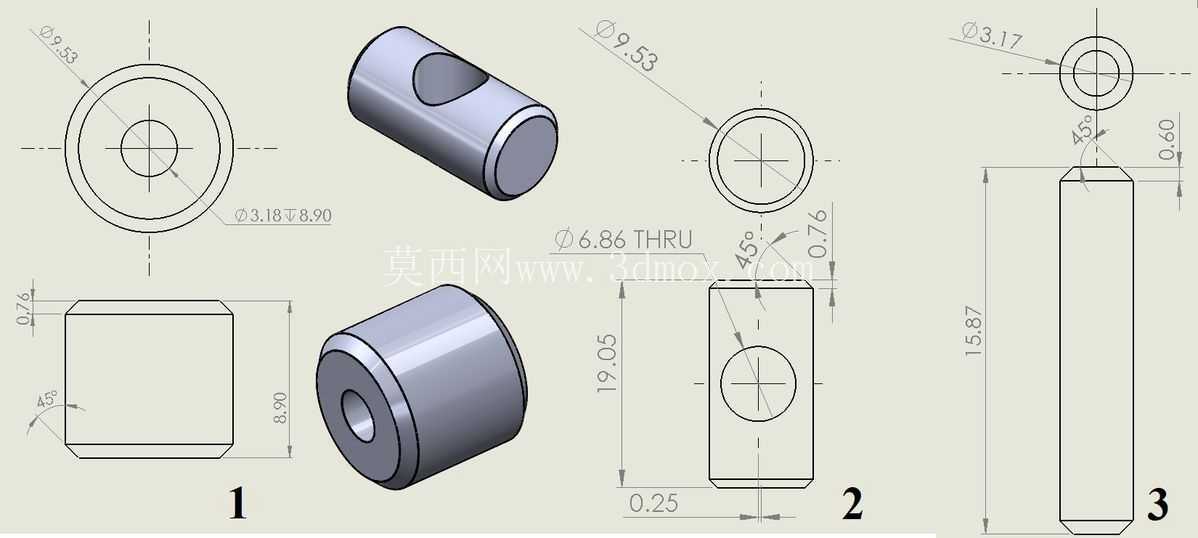

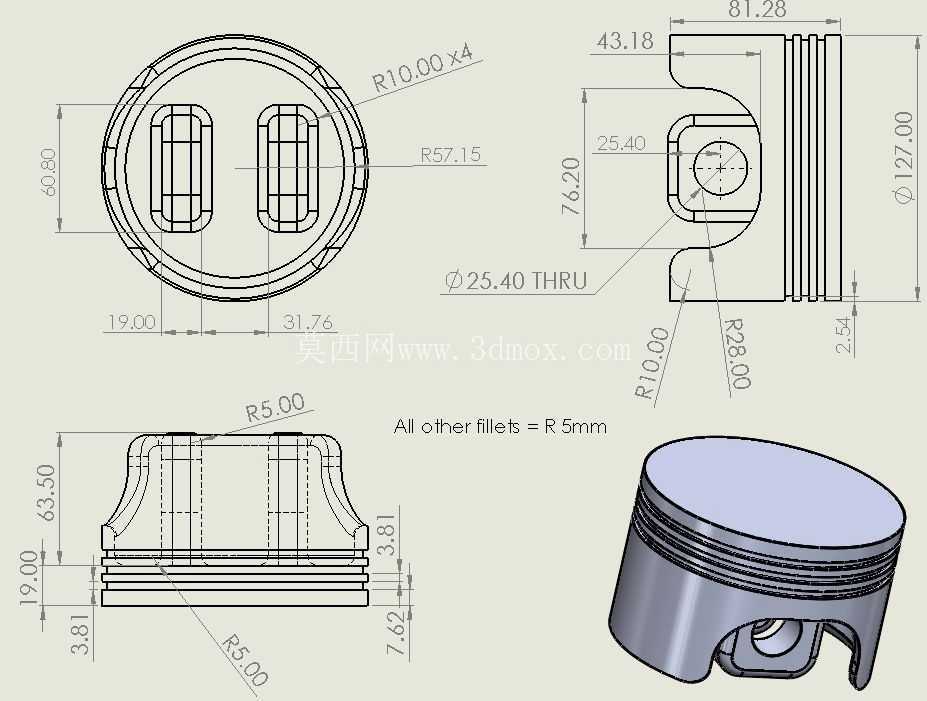

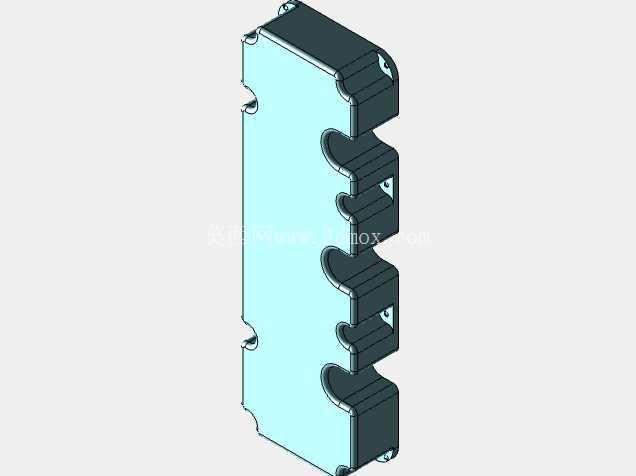

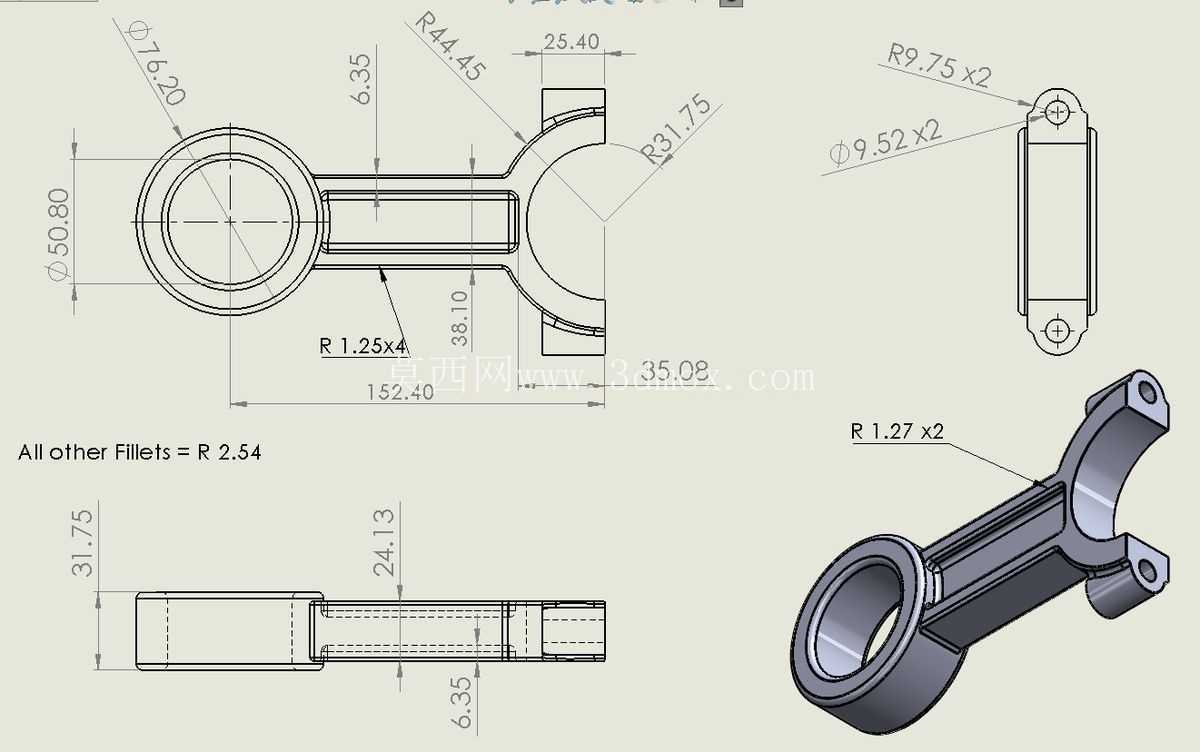

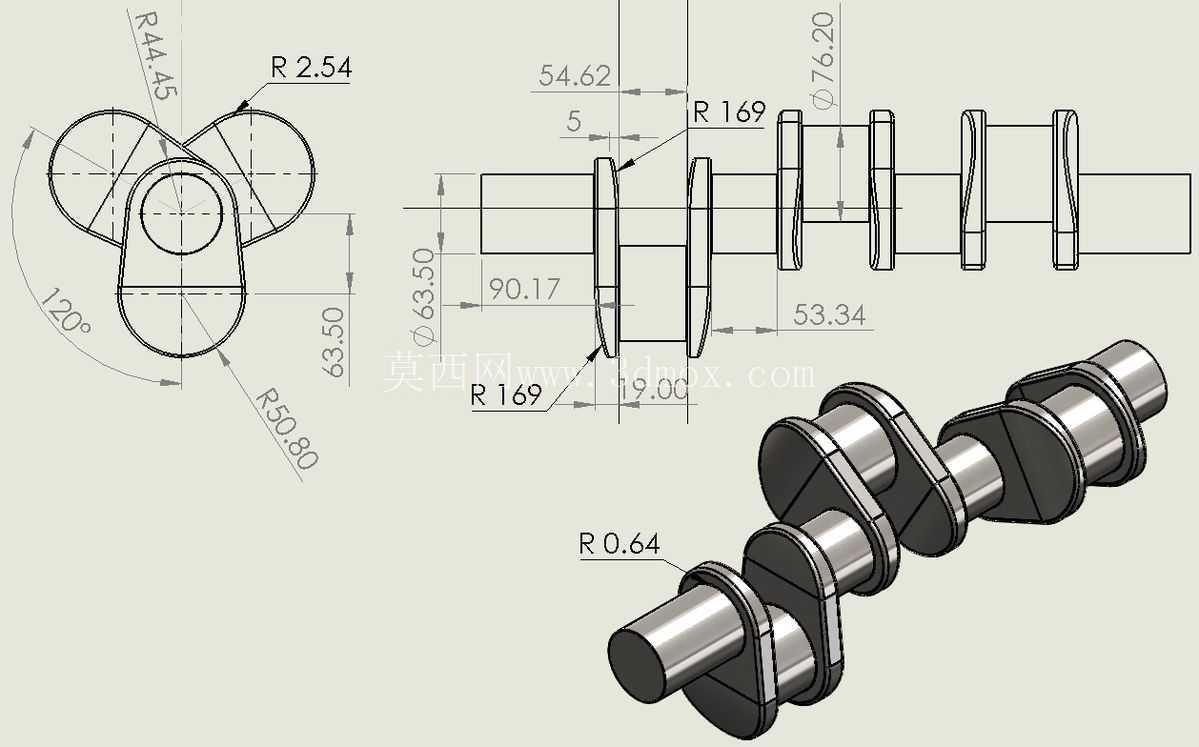

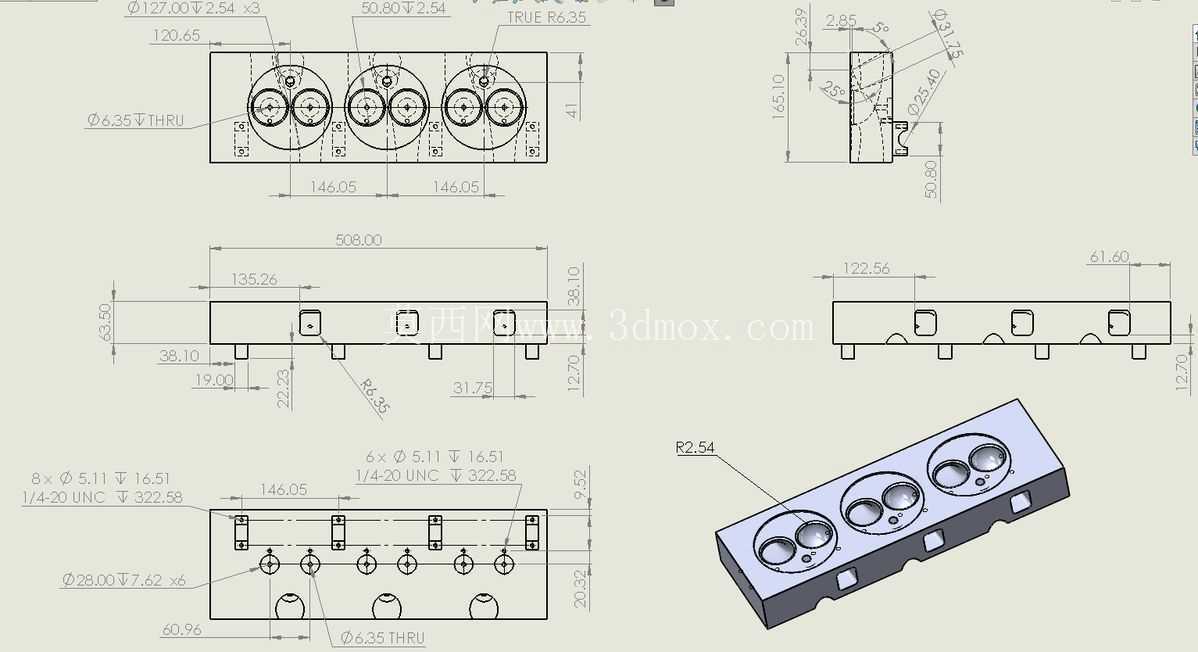

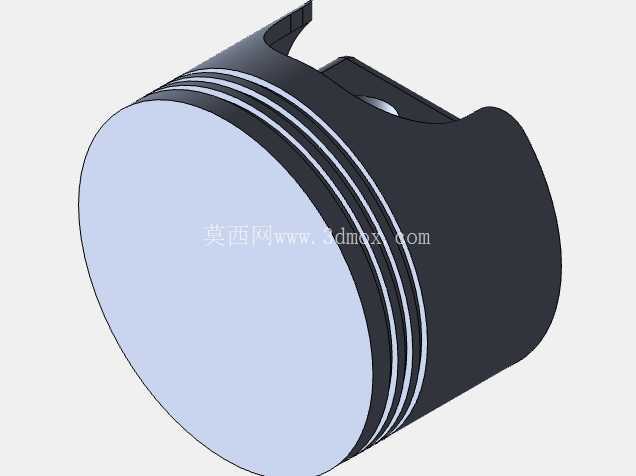

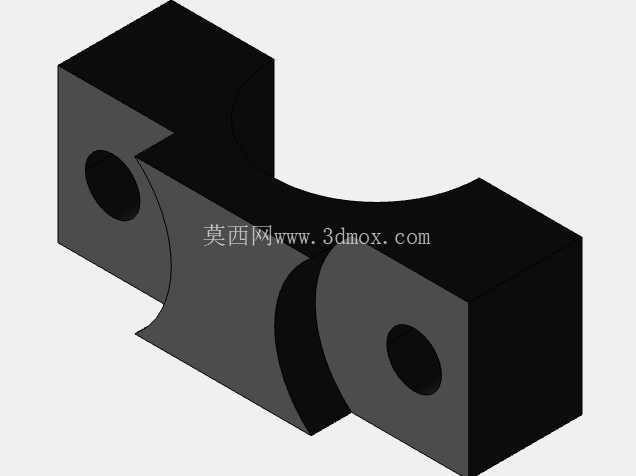

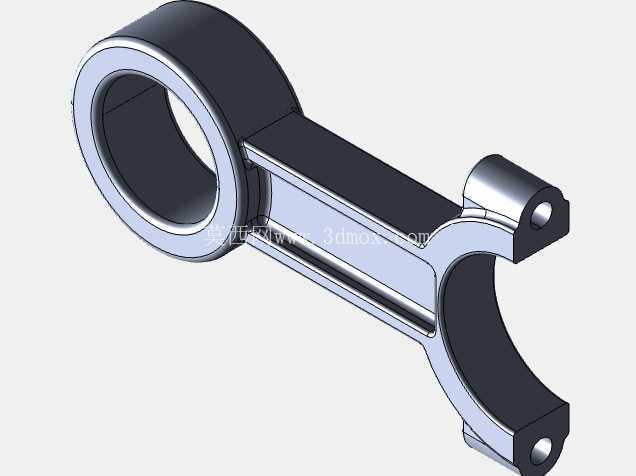

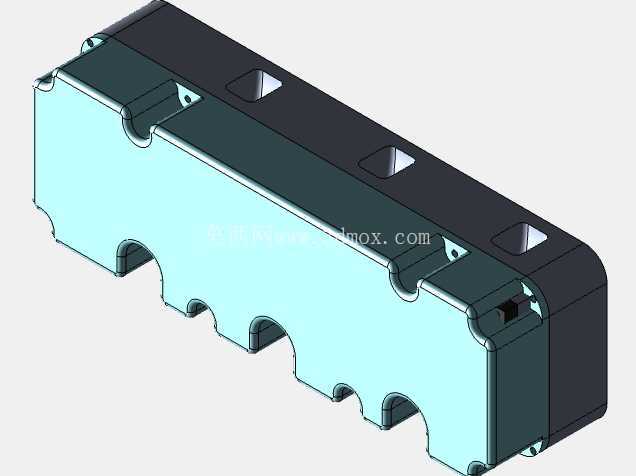

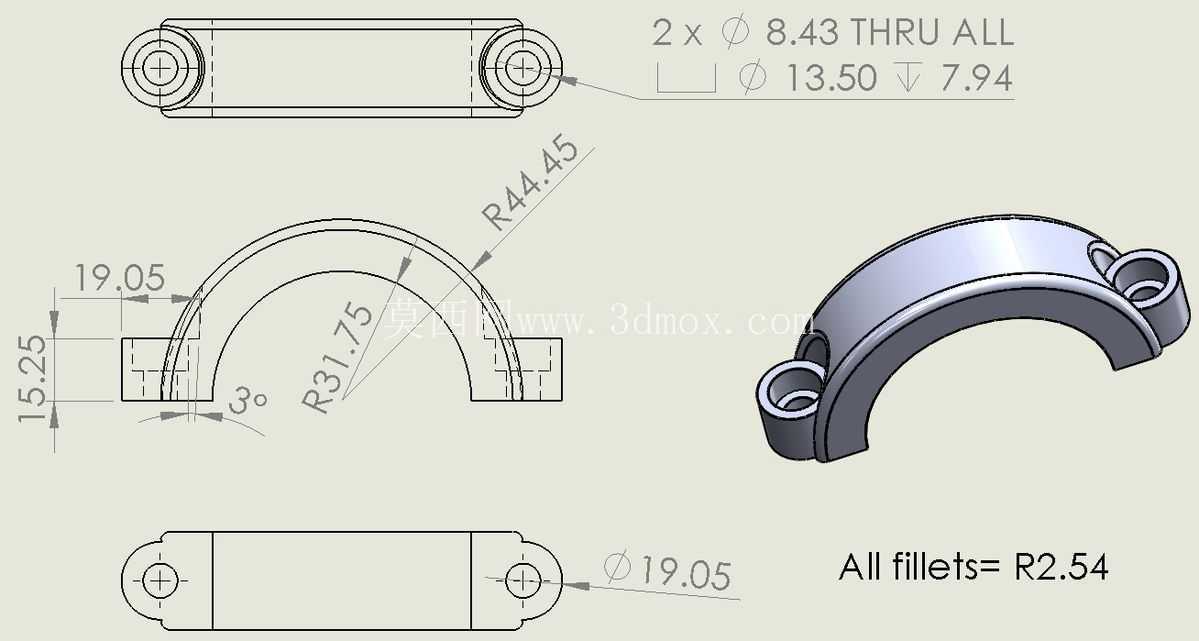

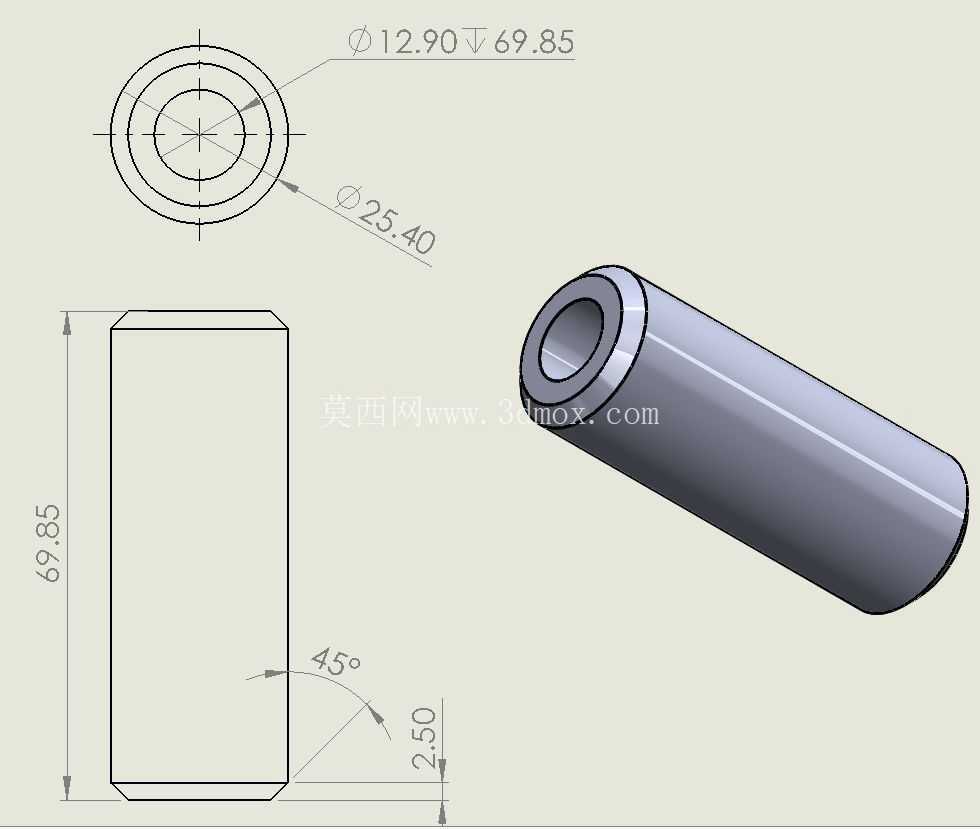

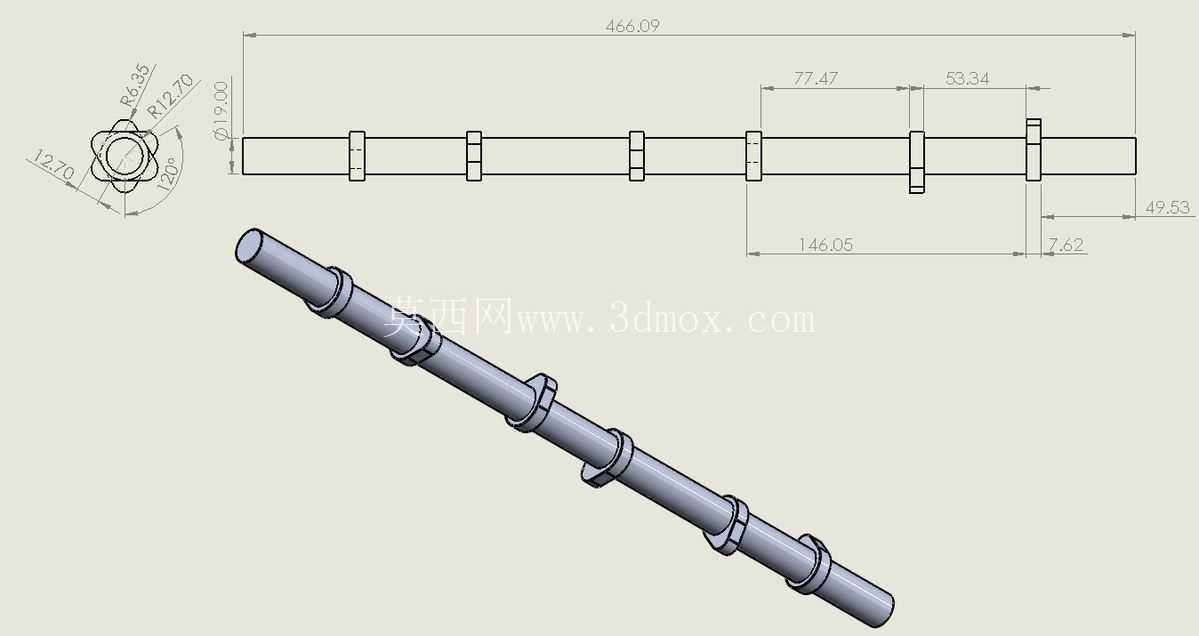

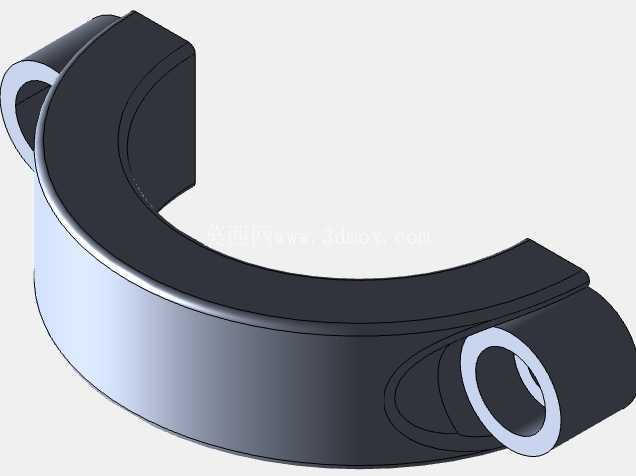

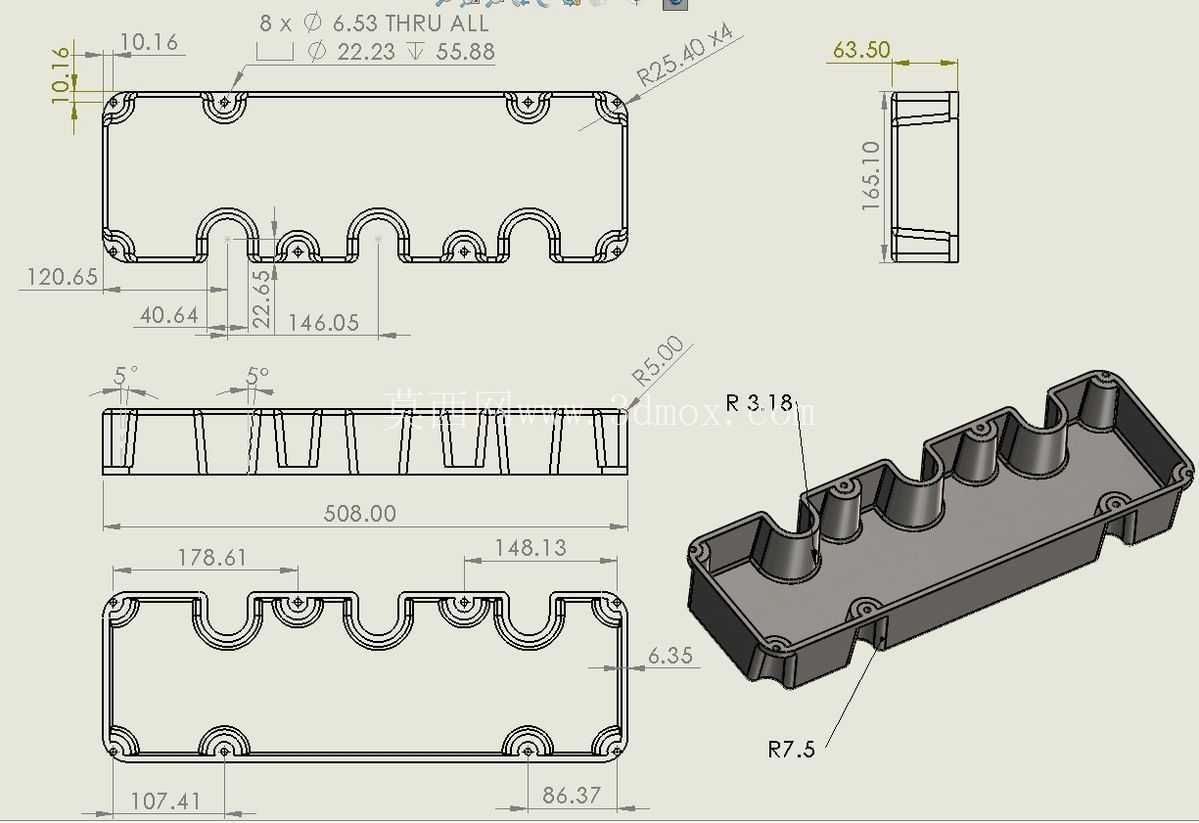

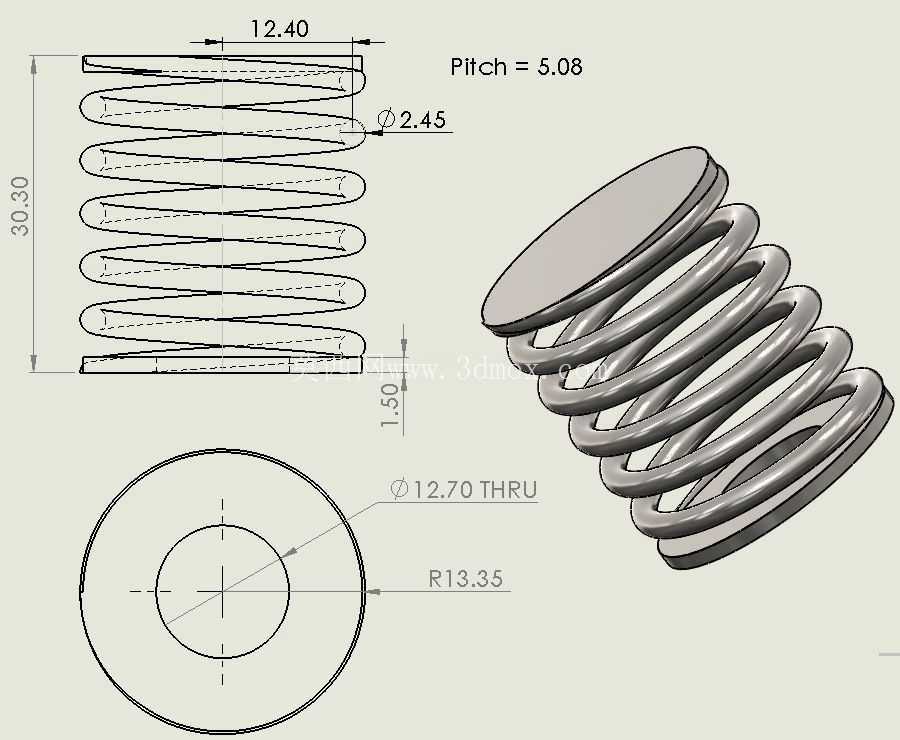

从零部件装配关系来看，活塞通过活塞销与连杆连接，连杆大头采用剖分式结构固定在曲轴连杆轴颈上，曲轴通过多道主轴承盖固定在缸体下部，主轴承盖通常采用铸铁或粉末冶金材质，通过螺栓按规定扭矩拧紧，保证曲轴运转的支撑刚度。缸盖部分集成了进排气门、凸轮轴、气门弹簧、摇臂或挺柱等配气机构部件，双顶置凸轮轴结构是当前V6机型的主流配置，每列汽缸布置两根凸轮轴分别控制进气门与排气门的开闭，可变气门正时、可变气门升程技术的集成可进一步优化不同转速区间的进排气效率，提升低速扭矩输出与高速功率表现。

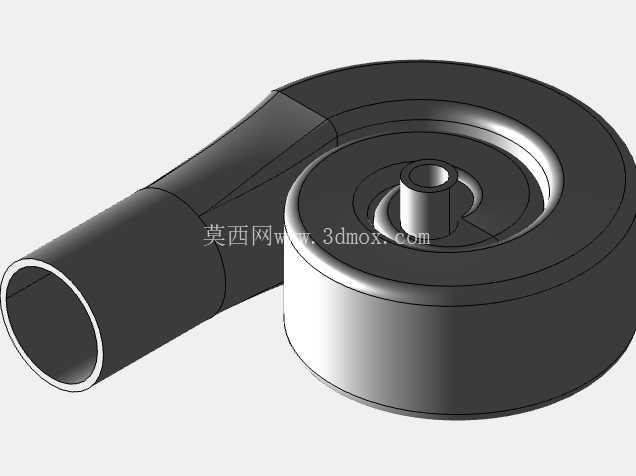

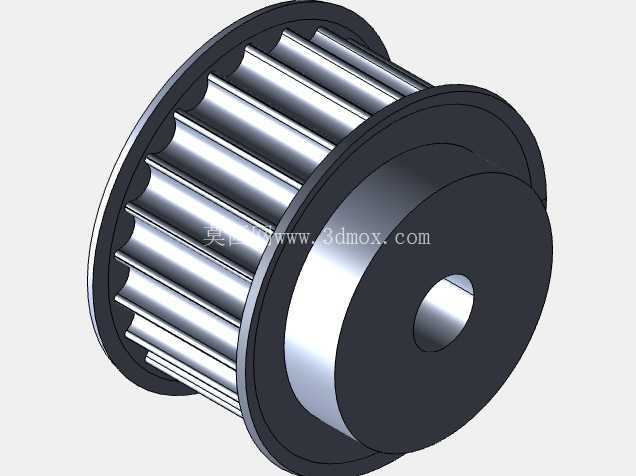

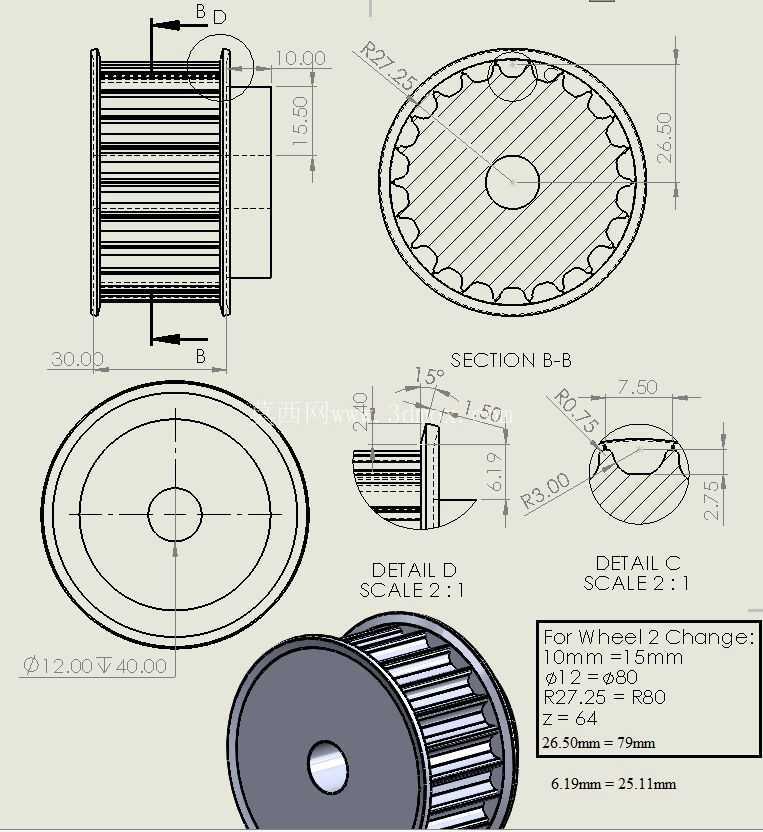

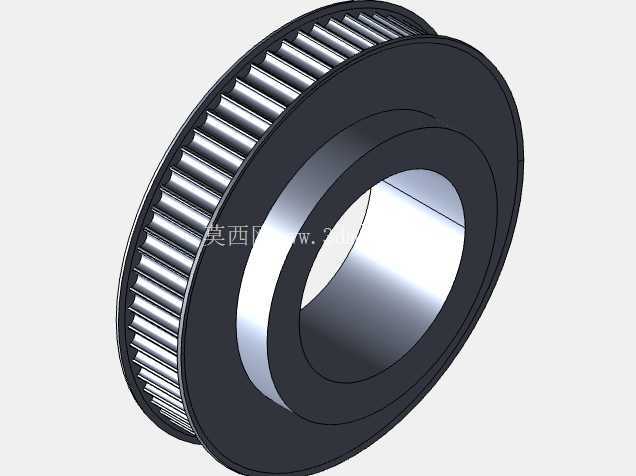

在实际建模过程中，还需要预留外围附件的安装接口，包括发电机、空调压缩机、转向助力泵、水泵等附件的安装支架位置，这些附件通常通过皮带轮与曲轴前端的皮带盘连接，布置在发动机的前端轮系区域，需要保证各附件的皮带包角符合设计要求，避免皮带运转过程中出现打滑、异响。发动机与变速箱的连接接口位于缸体后端，需要匹配变速箱输入轴的长度、花键参数，同时保证飞轮壳的连接螺栓孔位与变速箱壳体完全对齐，动力输出的同轴度误差控制在允许范围内，避免运转过程中出现传动系振动。

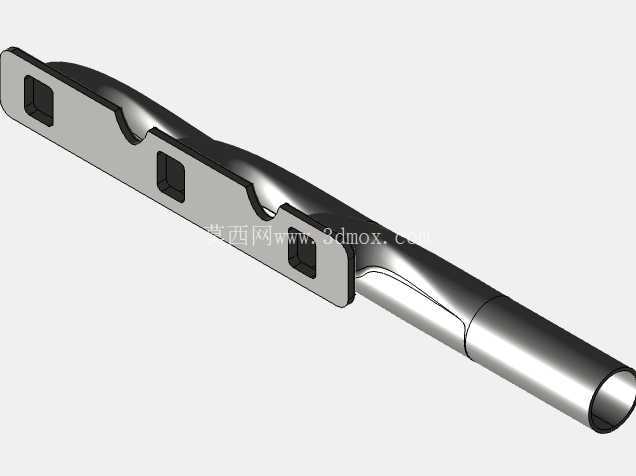

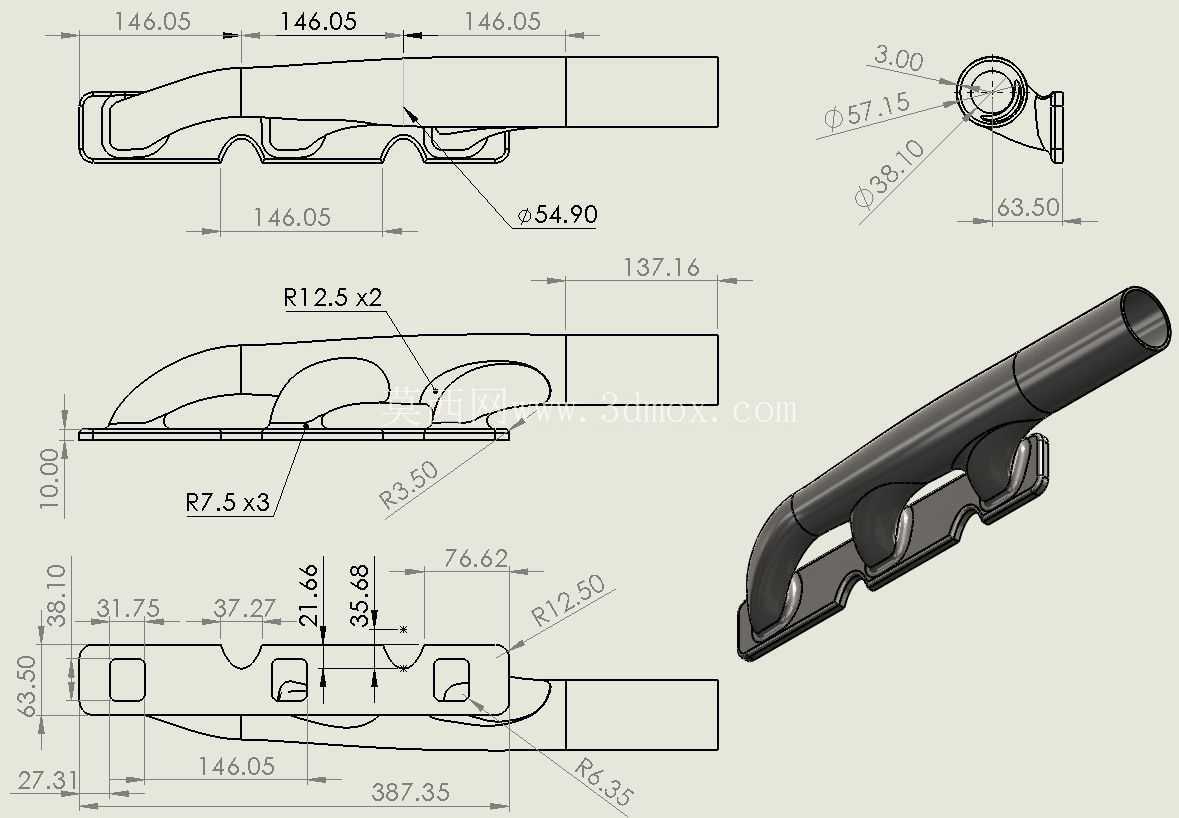

油底壳位于发动机最下部，除了存储机油之外，还需要考虑车辆加速、制动、转向工况下机油的晃动问题，通常会在油底壳内部设置挡油板，保证机油集滤器始终浸没在机油液面以下，避免极端工况下机油泵吸入空气导致润滑失效。排气系统的连接法兰位于缸盖两侧的排气道出口，需要匹配三元催化器、排气歧管的安装角度，保证排气背压在设计范围内，同时预留氧传感器的安装孔位，用于闭环控制喷油量。

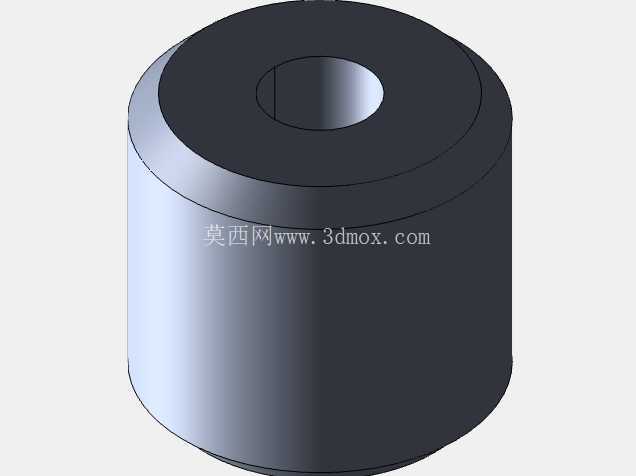

这类动力单元的悬置系统通常采用三点或四点悬置布置，两个悬置点布置在缸体两侧的中部位置，第三个或第四个悬置点布置在变速箱壳体上，悬置软垫采用橡胶或液压材质，可过滤发动机运转过程中的振动传递到车身，提升车内NVH表现。建模时需要准确还原悬置安装点的坐标位置与安装面角度，保证悬置系统的受力方向符合设计要求，避免悬置软垫出现过早疲劳损坏。
