十字轴式万向联轴器钩接结构设计

在各类需要轴线偏移补偿的动力传输场景中，这类十字轴式万向钩接结构是应用极为广泛的基础传动部件，从农用机械的行走传动、工业输送线的动力接驳，到小型设备的转角动力传递，只要存在两轴无法保证严格共线、工作中存在相对角位移的工况，都能见到这类结构的身影。它的核心作用是在两轴轴线存在夹角的状态下，持续可靠地传递旋转扭矩，不会因为轴系的不对中出现卡滞、传动中断或者额外的附加载荷冲击。

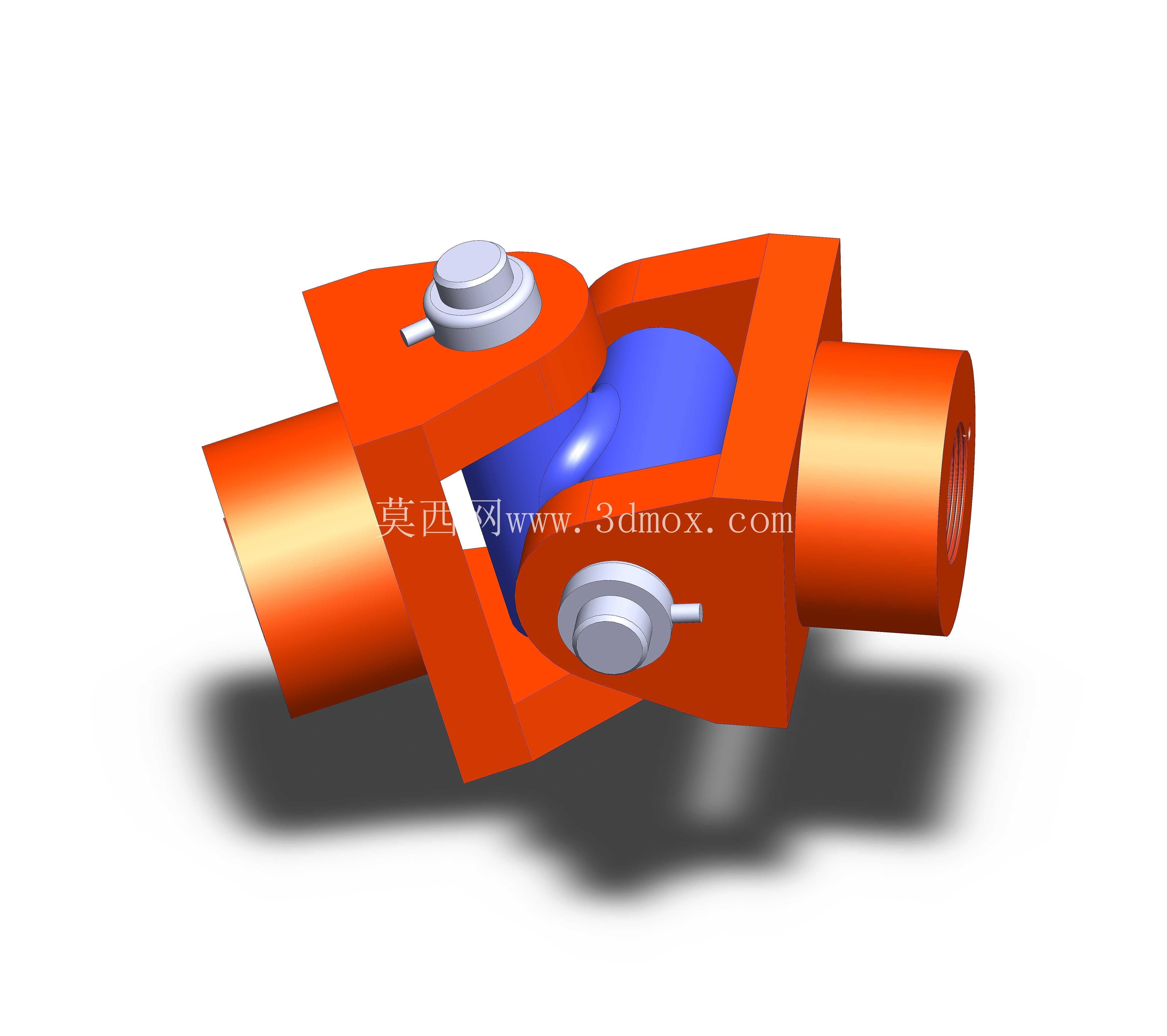

从结构功能来看，这套钩接结构采用十字交叉轴作为核心传动中间体，两端的叉形接头分别与主动轴、从动轴连接，十字轴的四个轴颈分别嵌入两个叉头的安装孔内，配合轴端的限位结构，既可以保证叉头与十字轴之间的灵活转动，又能避免传动过程中轴颈脱出。当主动轴旋转时，扭矩通过主动端叉头传递到十字轴，再经由十字轴传递到从动端叉头，最终带动从动轴同步旋转，即使两轴之间存在一定角度的偏斜，十字轴可以在叉头孔内自适应转动，补偿轴线的角度偏差，保证动力传输不中断。

设计这类结构的时候，首先要考虑的是传动过程中的载荷分布，叉头的承载面需要做足够的强度冗余，因为在有夹角的传动状态下，十字轴轴颈与叉头孔之间的接触应力会随着传动夹角的增大而升高，通常这类小型万向节的允许工作夹角在15度到25度之间，超过这个角度会导致接触应力陡增，加速磨损甚至出现结构断裂。其次是转动副的间隙控制，间隙过大会导致传动回程误差大，正反转切换的时候出现明显的冲击异响，间隙过小则会导致转动卡滞，尤其是在工作温度变化、存在轻微形变的时候，容易出现抱死的问题。

从安装边界来看，两端的轴头采用内孔配合的连接形式，孔内可以加工键槽或者采用顶丝固定的方式与外接轴连接，安装时需要保证两端轴的插入深度符合设计要求，插入过浅会导致配合长度不足，传动时容易出现轴头滑脱，插入过深则会顶到十字轴的安装位置，干涉十字轴的正常转动。整体外形的径向尺寸需要匹配安装空间的避让要求，叉头的外侧轮廓做了圆弧过渡处理，避免转动过程中与周边的机架、护罩等部件发生刮碰。十字轴的轴颈位置通常会预留润滑脂加注的空间，部分小型结构采用自润滑衬套，减少日常维护的工作量，适合在不便频繁保养的小型设备上使用。

在实际选型应用中，需要根据传递的额定扭矩、最高工作转速、两轴的最大工作夹角来确定结构的具体尺寸，扭矩较大的工况需要加大十字轴的轴颈直径，同时加厚叉头的壁厚，高转速工况则需要对整体做动平衡校正，避免高速旋转时产生过大的振动。这类结构单节使用时存在瞬时转速不等的特性，也就是主动轴匀速旋转时，从动轴会出现周期性的转速波动，夹角越大波动越明显，所以在对转速同步性要求较高的场合，通常会成对使用双万向节结构，通过中间轴的相位补偿来消除转速波动，而单节结构更多用在转速不高、对转速均匀性要求不苛刻的传动场景，比如手动操作机构、低速输送设备的动力接驳位置。

建模过程中需要重点关注几个配合尺寸的公差匹配：十字轴轴颈与叉头孔的配合公差通常选用间隙配合，保证转动灵活的同时控制径向间隙量；两端轴孔的尺寸公差需要与外接轴的公差匹配，保证装配的同轴度；叉头的开口宽度需要与十字轴的轴向尺寸匹配，避免十字轴在叉头内出现轴向窜动。另外，轴端的限位结构设计也很关键，采用卡簧或者端盖限位时，要保证限位件的安装槽深度足够，防止工作过程中限位件脱出导致结构解体。
