双支座三连杆传动铰接机构结构

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1126463
  • 双支座三连杆传动铰接机构结构
  • 双支座三连杆传动铰接机构结构
  • 双支座三连杆传动铰接机构结构
  • 双支座三连杆传动铰接机构结构
  • 双支座三连杆传动铰接机构结构

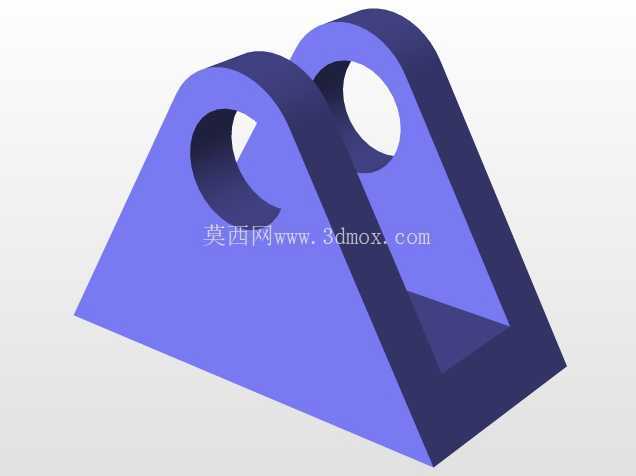

这套三连杆铰接传动结构,核心是通过两个固定铰支座配合三段刚性连杆,实现固定轨迹的往复摆动传动,在轻工自动化生产线的工件换位、小型工装的角度调节、检测设备的探头位移驱动场景中十分常见。不同于常规的单摇杆驱动结构,这套机构的两个支座采用对称式三角支撑设计,支座底部预留了两个安装通孔,孔位间距按照常规工业铝型材的槽距标准设置,安装时可直接通过T型螺栓固定在4040或4080规格的铝型材工作台上,不需要额外加工转接板,能大幅缩短现场装配的调整周期。

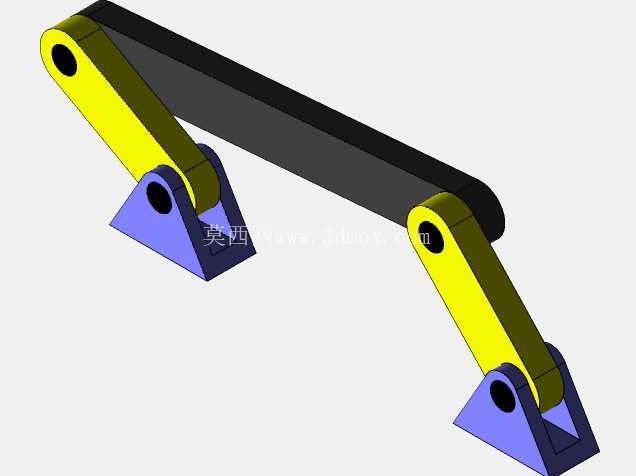

从结构设计逻辑来看,长连杆作为主传动构件,两端分别通过销轴与两个带铰接头的短连杆连接,短连杆的另一端则与固定支座铰接,所有铰接位置都预留了标准销轴的配合间隙,间隙值控制在0.02-0.05mm之间,既保证连杆摆动时无卡滞,也不会因为间隙过大出现传动回程误差。长连杆的截面采用矩形结构,相比同截面积的圆杆,矩形截面在垂直于摆动平面的方向上抗扭刚度提升40%以上,即使在驱动端承受偏载力时,也不会出现连杆扭曲变形的问题,适合带动1-5kg范围内的工装负载做定角度往复运动。

实际应用中,这套机构可以通过在任意一个短连杆与支座的铰接轴上加装旋转驱动件,比如微型伺服电机或者摆动气缸,就能带动长连杆按照预设的轨迹运动,长连杆的中部可以安装工装夹具、检测传感器或者喷码头等执行元件,实现工件在两个工位之间的平稳转运。设计时特意将两个支座的安装面设置在同一水平基准面上,安装时只需要打表找正两个支座的铰接轴同轴度,控制在0.1mm以内,就能保证整套机构运行顺畅,不会出现别劲的情况。

从安装边界来看,整套机构在完全收拢状态下,横向占用空间长度为长连杆的本体长度,纵向高度不超过短连杆长度加上支座高度,展开到最大摆动角度时,长连杆端点的运动轨迹是一段平滑的圆弧,轨迹半径与短连杆长度一致,设计选型时可以根据实际需要的工位间距调整短连杆和长连杆的长度比例,不需要改动支座和铰接副的结构尺寸,通用性较强。铰接位置的销轴采用台阶式设计,端部加装卡簧限位,不需要额外的紧固件防松,日常维护时只需要定期在铰接位置加注润滑脂,就能保证长期运行无磨损异响。

不同于复杂的多连杆变速机构,这套三连杆结构的运动轨迹可通过几何公式直接计算,运动过程中无冲击、噪音低,适合在对运行平稳性要求较高的电子元件组装、小型产品包装、实验室检测设备上使用,结构中所有构件都采用等厚板材加工成型,加工时只需要通过激光切割下料后做去毛刺处理,再进行铰接孔的铰削加工就能满足精度要求,加工成本低,装配难度小,适合小批量设备的快速搭建使用。在做三维建模时,所有铰接位置都按照实际装配关系添加了同轴、重合配合,可直接进行运动仿真,验证不同杆长比例下的运动轨迹和极限位置,避免实际加工后出现运动干涉或者行程不足的问题。
