十字轴式万向节传动连接结构

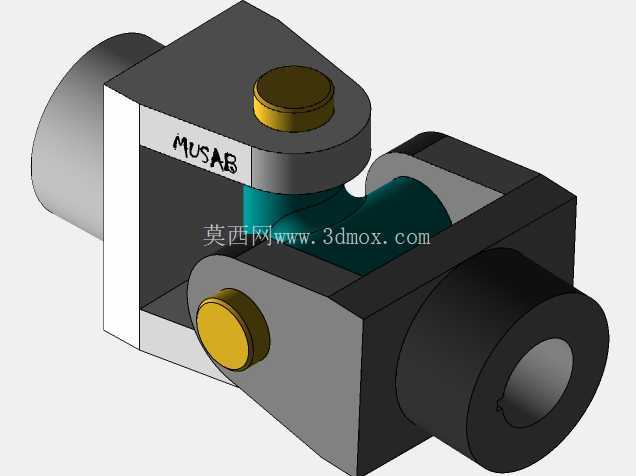

　　在动力传动系统的布局中，轴线存在夹角的两轴之间的扭矩传递始终是结构设计需要解决的核心问题，这类需求广泛存在于汽车底盘传动、工业设备动力输出端、工程机械作业机构的动力衔接场景中，万向节作为实现变角度动力传递的核心部件，其结构合理性直接决定整套传动链路的运转稳定性与使用寿命。本次呈现的万向节结构采用十字轴式铰接布局，两个叉形接头分别对应动力输入与输出端，通过十字销轴实现两轴之间的角度补偿，可在两轴轴线夹角处于动态变化的工况下持续稳定传递旋转扭矩，不会因为轴系间的相对偏摆出现传动卡滞或扭矩中断的问题。

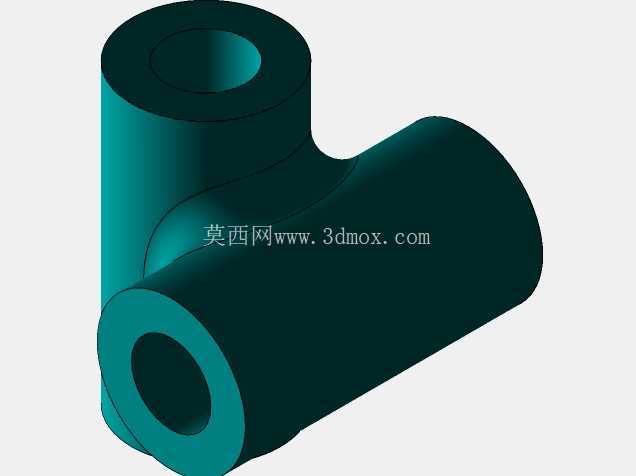

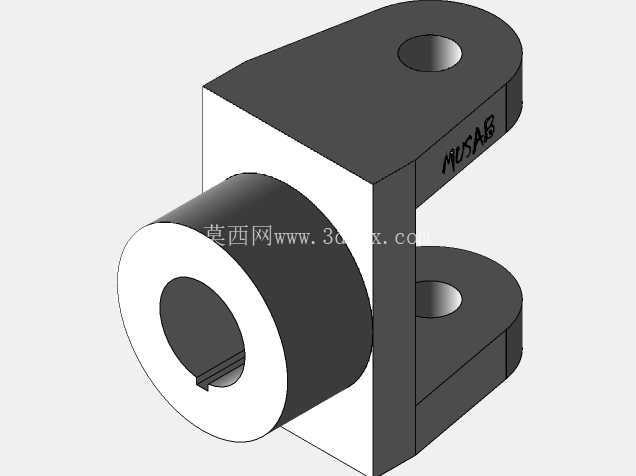

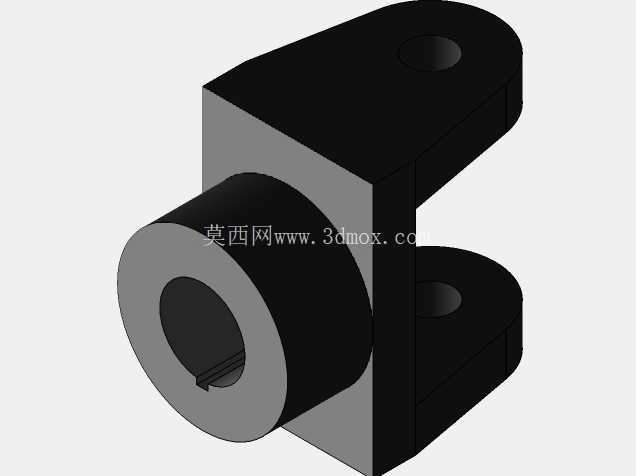

　　从结构设计逻辑来看，该万向节的两个连接端采用内孔套接的安装形式，孔位加工精度直接决定与配套传动轴的配合紧密度，设计时预留了合理的公差配合区间，既可以保证装配时的顺畅推入，也能避免运转过程中出现配合间隙过大导致的冲击异响。十字销轴与叉形接头的铰接位置设置了限位端盖，端盖通过过盈配合与叉体定位，既可以限制销轴的轴向窜动，也能为铰接位置预留润滑脂存储空间，减少长期运转过程中的铰接面磨损。叉体部分采用等强度结构设计，在扭矩传递应力集中的根部位置做了圆弧过渡处理，避免应力集中导致的叉体断裂问题，同时在非受力区域做了合理的材料去除，在保证结构强度满足额定扭矩传递要求的前提下，尽可能降低部件自身重量，减少传动系统的转动惯量。

　　从安装边界来看，该万向节的整体外形轮廓紧凑，两个连接端的同轴度在零夹角状态下控制在合理公差范围内，允许的最大工作夹角可覆盖多数常规传动场景的偏摆需求，安装时不需要额外调整周边部件的位置，可直接替换同规格的传统万向节部件，适配性较强。在实际应用场景中，这类万向节既可以用于汽车转向系统的传动衔接，补偿转向轮跳动带来的轴线角度变化，也可以用于工业生产线中动力单元与执行单元之间存在安装偏差的动力传递场景，还能适配小型动力设备的输出端连接，抵消设备运行振动带来的轴系错位。

　　设计过程中针对铰接位置的受力特性做了反复校核，当传递额定扭矩时，十字销轴的剪切应力、叉体的弯曲应力均处于材料许用应力区间内，可满足长期交变载荷下的使用需求，不会出现早期疲劳损坏的问题。部件的所有配合面均设置了合理的表面粗糙度要求，铰接面的光滑度可减少转动过程中的摩擦阻力，连接内孔的粗糙度可保证与传动轴的配合摩擦力足够传递额定扭矩，不会出现打滑问题。整体结构没有冗余的设计元素，每一处结构特征都服务于动力传递与角度补偿的核心功能，装配逻辑简单，不需要特殊的专用工装即可完成整体组装，后期维护时仅需定期补充铰接位置的润滑脂即可保证长期稳定运转，维护成本较低。
