带液压驱动的工业物料供应门结构设计

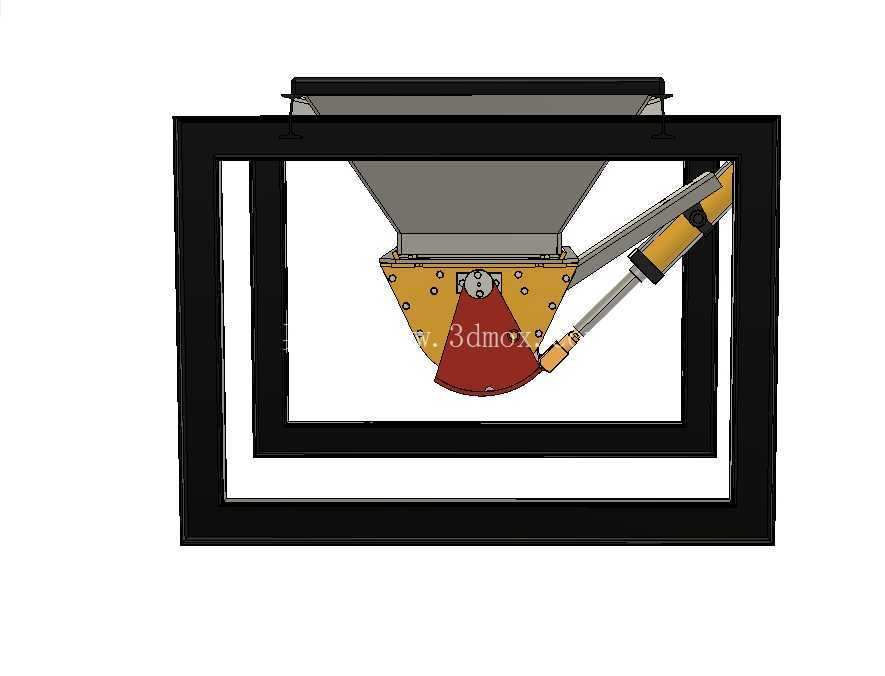

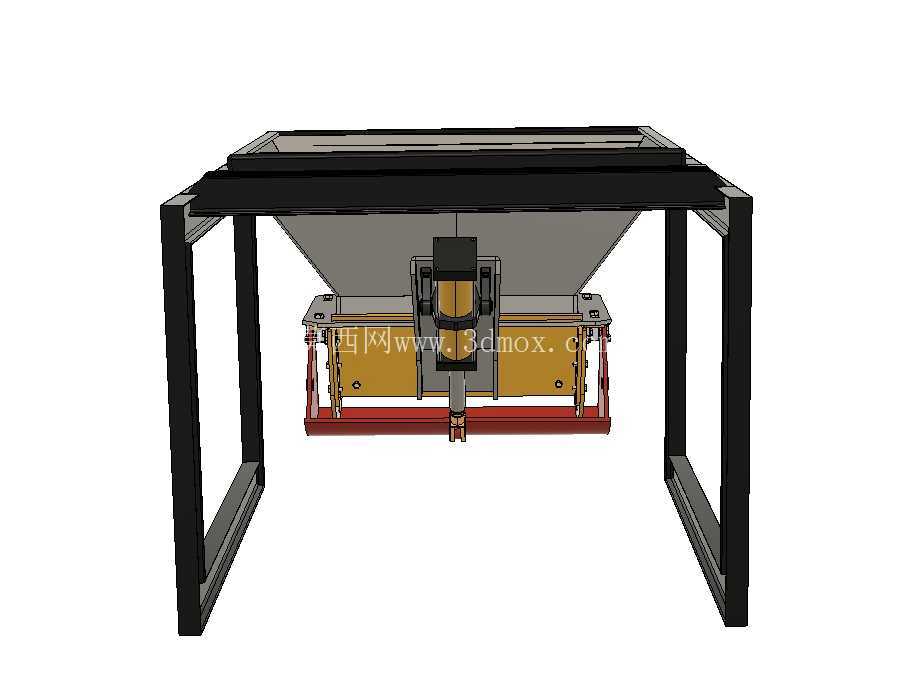

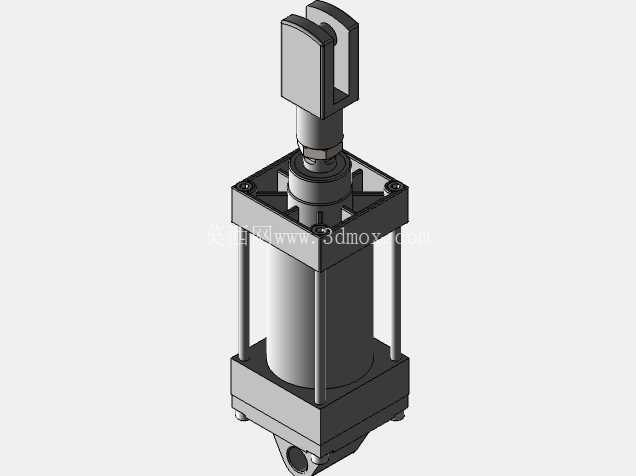

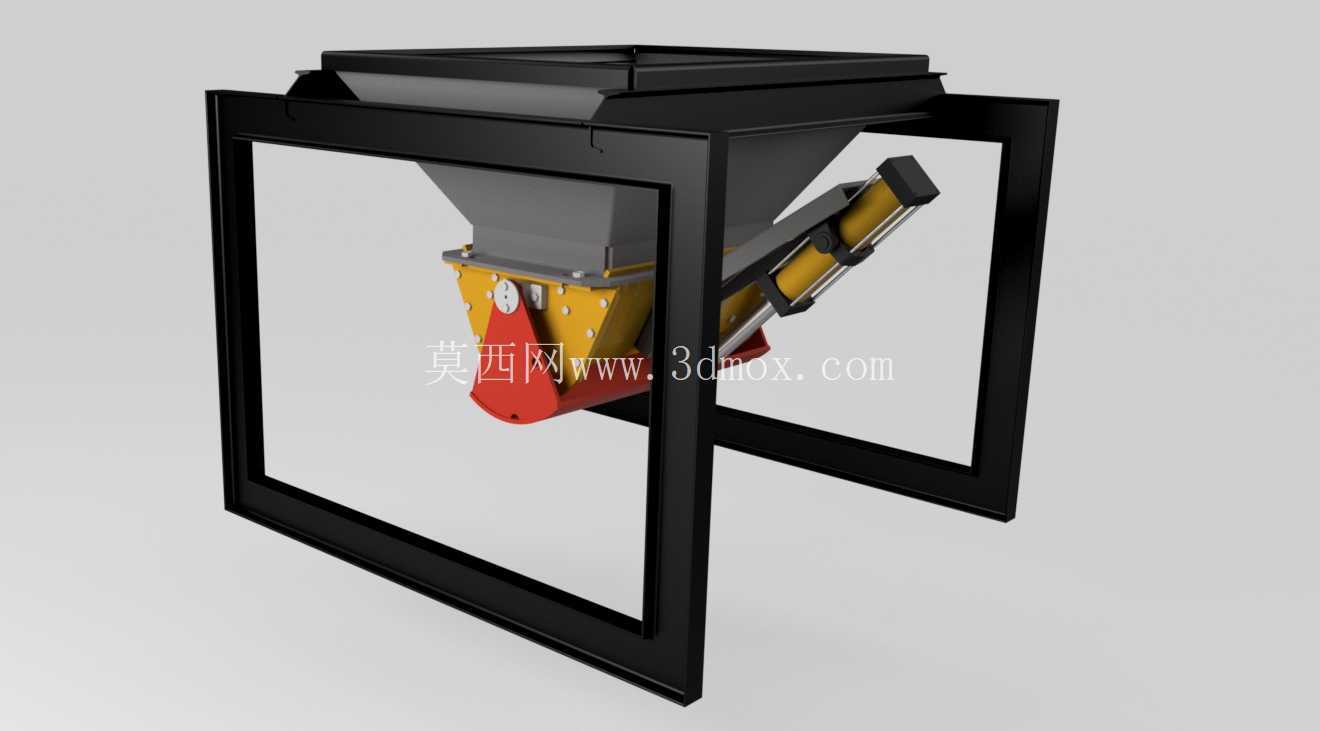

　　在散料处理、粮食仓储、建材加工、矿山输送等连续生产场景中，料仓出料端的可控卸料机构是保障生产线节拍稳定、避免物料跑冒漏料的核心部件，本次设计的物料供应门组件，正是针对方形料仓出料口的定量卸料、截流需求开发的配套执行机构，可直接适配常规锥斗形料仓的下沿安装接口，无需对现有料仓结构做大规模改造。整套组件采用框架式承载结构，外围的方形安装边框采用标准型钢拼焊成型，边框上预留的螺栓安装孔位按照行业通用的方形料仓法兰接口尺寸排布，可直接通过螺栓紧固在料仓下沿的法兰面上，安装边框的内侧设置有内嵌式的滑动导轨槽，闸门板可沿着导轨槽做直线往复运动，实现出料口的全开、全关以及开度调节动作，导轨槽内预留有密封件安装槽，可配套安装橡胶或聚氨酯材质的密封条，避免细颗粒物料从闸门板与边框的间隙泄漏。闸门的驱动采用侧置式液压油缸作为动力源，油缸的缸筒端通过铰接支座固定在安装边框的侧部延伸支架上，油缸活塞杆端则通过铰接接头与闸门板的侧部连接耳座相连，这种铰接式的连接方式可以抵消闸门板运动过程中产生的微小偏摆量，避免油缸出现憋卡、活塞杆受径向力导致密封件过早磨损的问题，相比传统的电动推杆驱动，液压驱动的输出扭矩更大，可应对料仓内物料堆积产生的较大侧压力，即使是湿度较高、容易结拱堵料的物料，也能可靠推动闸门完成开闭动作，不会出现推杆过载卡滞的情况。

　　闸门板与物料接触的工作面采用耐磨钢板拼焊成型，靠近出料口的位置设置有向外倾斜的导料斜面，可在闸门关闭过程中对残留的物料起到导向推送作用，避免物料卡滞在闸门板与料仓下沿的间隙中，闸门板的下部设置有弧形的卸料导槽，当闸门开启时，物料可沿着导槽的弧度顺畅下落，不会直接冲刷闸门板的连接部位，减少物料对结构件的磨损。设计过程中充分考虑了现场安装的维护便利性，所有铰接位置都采用了带润滑注油嘴的销轴连接结构，日常维护时只需定期加注润滑脂即可保证转动部位的灵活度，无需拆解整套结构；液压油缸的选型按照料仓最大容积下的物料侧压力1.5倍安全系数计算，确保在满仓工况下也能可靠开闭闸门，同时油缸的行程与闸门的最大开度做了匹配设计，当活塞杆完全伸出时，闸门板刚好完全遮挡住料仓出料口，实现完全截流，当活塞杆完全收回时，出料口可完全敞开，满足大流量卸料的需求。

　　安装边界方面，整套组件的外轮廓尺寸与适配的方形料仓下沿尺寸保持一致，侧部伸出的油缸安装支架的长度控制在常规料仓支腿的间距范围内，不会与周边的输送设备、支撑结构产生干涉，组件的整体重量控制在合理范围内，现场安装时可通过小型起重设备直接吊装对接，无需额外设置加强支撑结构。在实际工况应用中，该供应门组件可配套在原料仓、中间缓存仓、成品料仓的出料端使用，既可以通过控制油缸的伸缩量实现闸门开度的调节，匹配下游输送设备的不同输送能力需求，也可以配合现场的料位传感器、PLC控制系统实现自动卸料控制，当料位达到设定阈值时自动开启闸门卸料，料位降低到下限位置时自动关闭闸门，实现整个卸料过程的自动化运行，减少人工操作的工作量。

　　针对不同物料的特性，还可以在闸门板的工作面上更换不同材质的衬板，比如处理粮食类物料时可采用食品级的聚氨酯衬板，避免物料被金属污染，处理矿石、砂石类磨琢性强的物料时可更换高铬合金耐磨衬板，延长组件的整体使用寿命；框架结构的设计也预留了传感器安装位，可根据需求加装闸门开度传感器、接近开关等检测元件，实时反馈闸门的开闭位置，避免出现闸门未关严导致漏料、未完全开启导致堵料的问题。整套结构的受力路径经过反复优化，物料产生的垂直压力直接通过安装边框传递到上部的料仓结构上，液压油缸只需要承担推动闸门板水平运动的推力，不需要承受物料的垂直载荷，大幅降低了驱动部件的负载要求，也提升了整套结构的运行可靠性，避免长期使用后结构出现变形卡滞的问题。
