带伺服驱动的双齿轮联动机械夹爪结构

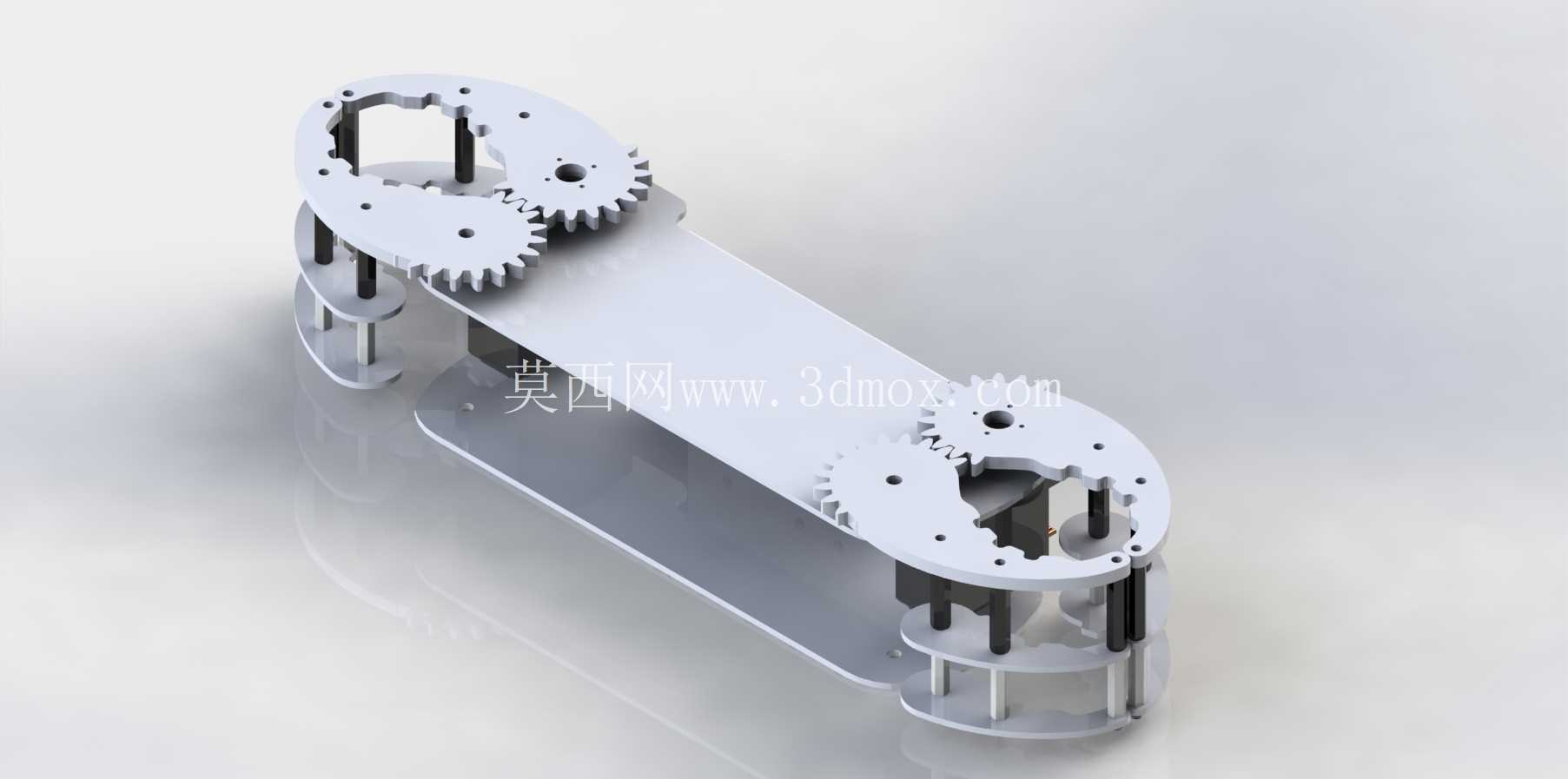

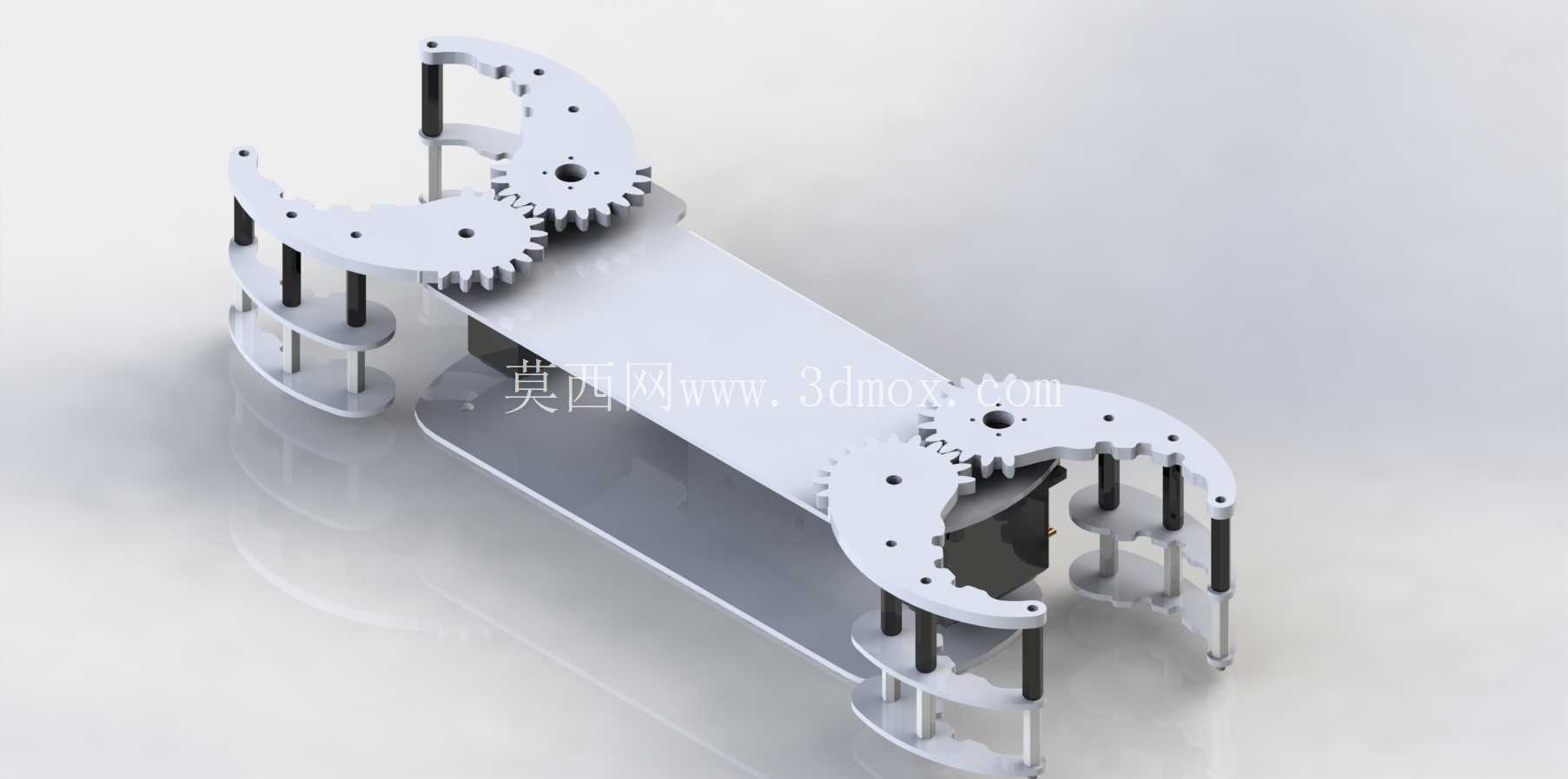

　　这款夹爪的结构设计核心围绕双齿轮同步啮合传动展开，两端的夹持端通过齿轮副实现完全同步的开合动作，避免了单臂驱动夹爪常见的夹持偏移问题，在实际产线应用中，这类结构常被部署在3C电子小件分拣、精密零件上下料、实验室样本转运等对夹持同轴度要求较高的工位，相比气动夹爪，伺服驱动的版本可以通过电流环参数精准控制夹持力，不会出现气压波动导致的夹伤工件或者夹持脱落问题。从安装边界来看，夹爪主体采用长条形板式承载结构，两端的齿轮安装座通过等高立柱与底板连接，整体安装面平整，可直接通过端面的螺纹孔固定在协作机器人末端法兰或者直线滑台的移动滑座上，不需要额外设计转接安装板，整体厚度控制在紧凑区间，在狭窄的设备内部工位部署时不会和周边工装产生运动干涉。

　　设计过程中，齿轮的模数选择经过反复校核，既要保证传动过程中齿面接触强度足够，承受夹持瞬间的冲击载荷，又要控制齿轮外径尺寸，避免夹爪完全张开时齿顶超出主体轮廓，夹爪的指槽位置预留了标准的夹具安装孔位，可以根据实际夹持的工件外形更换硅胶垫、V型块、平指等不同的夹持端头，不需要改动主体传动结构。传动链路的设计上，伺服电机的输出端直接和主动齿轮连接，省去了额外的减速齿轮组，减少了传动背隙，开合位置的重复定位精度可以控制在很小的范围内，在搬运薄壁类易变形工件时，能够通过伺服的位置模式设定开合行程的上下限，配合力控模式实现柔性夹持。

　　主体承载板采用轻量化的结构设计，在非受力区域做了减重挖槽处理，既降低了夹爪整体的自重，减少机械臂末端的负载负担，又保证了安装面的平面度，不会因为长期受力出现结构形变。两端的立柱连接位置都加装了衬套，减少齿轮转动时的端面摩擦，长期运行下的磨损量更低，维护时只需要定期在齿轮啮合面涂抹润滑脂即可，不需要频繁拆解更换易损件。在实际工况适配中，这类夹爪可以适配不同行程的开合需求，通过调整齿轮的初始安装相位，就能改变夹爪的最大张开距离，不需要重新加工主体结构件，对于多品种小批量的柔性生产场景适配性很强，比如在电子产品组装线上，可以快速调整参数来夹持不同尺寸的PCB板、塑胶外壳、小型五金件，不需要更换整套末端执行器，能够大幅缩短产线换型的调试时间。

　　夹爪的走线位置预留了专门的线槽空间，伺服电机的线缆可以沿着主体底板的侧边布置，不会在开合运动过程中被齿轮夹损，也不会因为线缆拖挂影响运动路径规划。从受力传导路径来看，夹持工件时的反作用力会通过齿轮轴直接传导到主体承载板上，不会对伺服电机的输出轴产生额外的径向载荷，能够有效延长伺服电机的使用寿命，避免长期受径向力导致的电机轴承损坏问题。
