数控激光切割设备专用集成供电盒结构设计

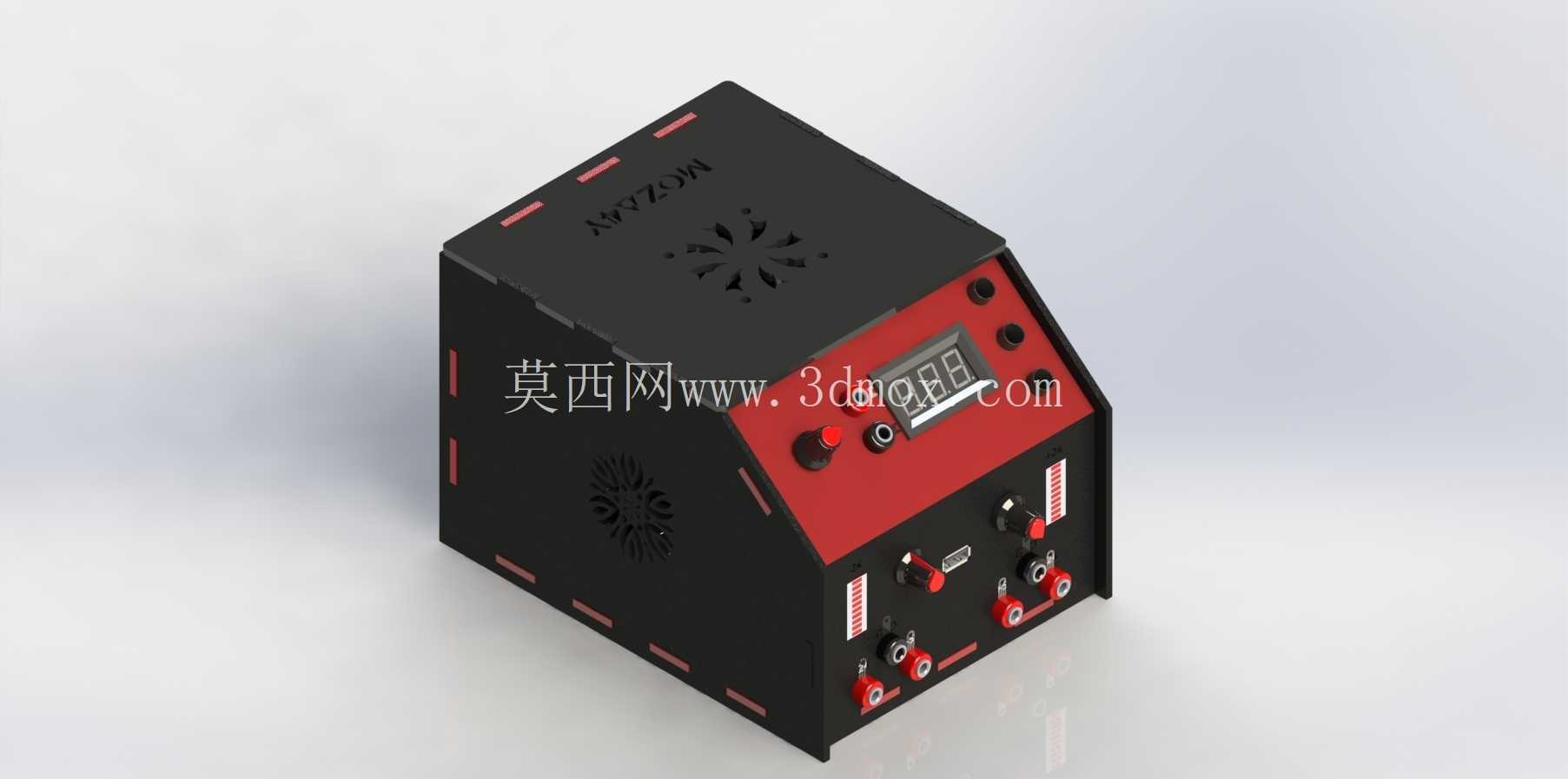

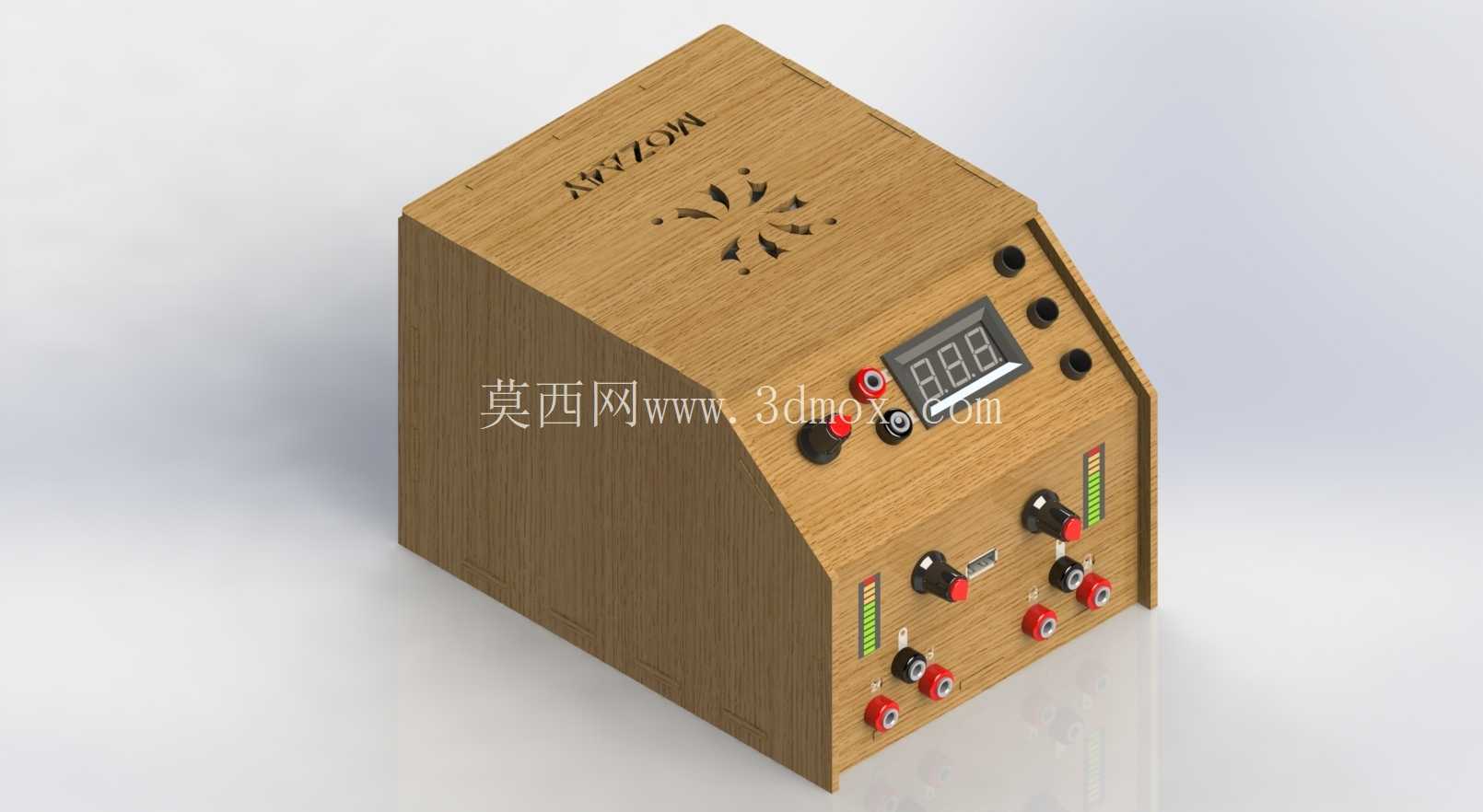

　　从结构布局来看，盒体采用斜置操作面板的设计思路，区别于传统垂直或水平安装的电气盒，操作面与水平面呈约30度倾角，操作人员站在设备正前方操作时，无需弯腰或抬手调整视角就能清晰观察面板上的数显电压电流表，操作旋钮、切换开关的按压旋转动作也更符合人体工学，长时间值守调整参数时能减少肢体疲劳。盒体主体采用弯折钣金结构，所有拼接边做压边咬合处理，配合接缝处的导电密封衬垫，既能满足车间电气设备的IP防护要求，阻挡加工过程中产生的金属粉尘、切削液雾进入盒体内部，也能形成连续的电磁屏蔽腔体，避免激光模块工作时的高频脉冲信号干扰控制回路的供电稳定性。这款供电盒是面向小型台式数控激光切割设备开发的集成式供电单元，在车间现场的激光加工工位中，这类设备往往需要同时为激光发生模块、运动控制板卡、冷却风扇、状态指示单元、操作按钮组件提供多回路稳定供电，传统分散式接线不仅布线杂乱，日常维护时排查线路故障耗时久，还容易因车间金属切削粉尘、加工飞溅的细小熔渣落入接线端引发短路风险，集成式供电盒的设计正是为了解决这类现场应用痛点。

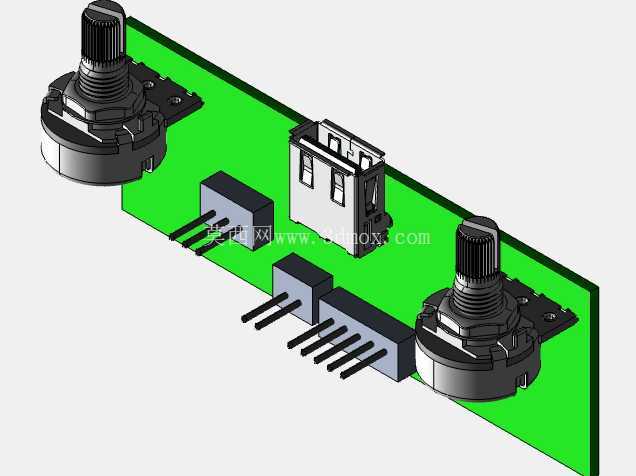

　　盒体侧面与顶面设计有阵列式通风散热孔，孔型采用放射状百叶结构，在保证通风面积的同时，能避免上方掉落的金属碎屑直接落入盒内，内部预留了开关电源、接线端子排、过载保护继电器、滤波模块的安装位，各安装位之间设计有走线槽分隔强电与弱电回路，减少不同回路间的信号串扰。面板区域的布局经过多轮现场调试优化，数显模块布置在面板上半区的视觉中心位置，电源开关、电压调节旋钮紧邻数显屏布置，方便操作人员观察参数的同时实时调整输出，多组输出接线端子集中布置在面板下半区，每个端子旁预留了标签粘贴位，方便现场接线时对应不同的负载回路标识，端子接口采用内凹式设计，避免外接电缆拉扯时直接作用在端子焊点上，提升接线结构的抗疲劳强度。

　　从安装边界来看，盒体底部设计有四个带橡胶减震垫的安装支脚，既可以直接放置在激光切割设备的机架台面上，也可以通过支脚上的安装孔配合螺栓固定在机架的立式安装梁上，安装孔位做了长圆孔设计，允许现场安装时存在±5mm的位置调整量，降低机架焊接加工的精度要求。盒体内部的元器件安装间距严格遵循电气安全规范，强电接线端与盒体内壁的爬电距离满足低压电气设备的安全要求，散热风道采用下进上出的自然对流设计，冷空气从盒体下部的通风孔进入，经过内部发热的电源模块、继电器等元件后，从顶面的通风孔排出，无需额外加装散热风扇就能满足额定功率下的散热需求，减少了转动部件带来的故障点。

　　在实际应用场景中，这类集成供电盒还可以拓展适配小型数控雕刻机、桌面级点胶设备等需要多回路供电的轻型数控加工设备，盒体侧面预留了扩展接口的安装空位，后续如果需要增加外接急停按钮、远程控制接口，无需重新开孔加工盒体，直接在预留位安装对应接口即可。盒体外部的红色装饰条不仅是视觉标识，也能在车间复杂的设备环境中让操作人员快速识别供电单元的位置，出现紧急情况时能第一时间找到电源切断位置。接线区域的每个输出回路都对应独立的过载保护元件，单路负载出现过流故障时只会切断对应回路，不会导致整个设备断电，方便排查故障的同时，也能避免突然断电对激光头等核心部件造成损伤。
