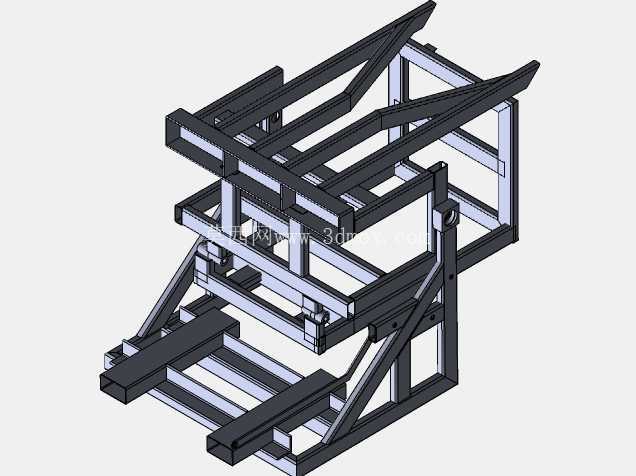

叉车配套焊接式升降承载机架结构

　　该焊接结构件主要配套于仓储厂区内的内燃平衡重式叉车、电动托盘堆垛车使用，作为货叉与门架之间的附加承载升降机构，可在原有叉车举升行程基础上拓展分层取放能力，适配高位货架的双层托盘同时转运、窄通道内的货位调整作业，也可临时作为工位间的小型物料升降承载台，配合生产线边的物料周转使用，解决常规叉车无法在同一举升周期内完成上下层托盘同步移位、小范围高度微调对位的痛点。整个机架全部采用标准矩形钢管与等边角钢组焊而成，没有额外的铸件或机加工异形件，所有连接节点均为连续角焊缝，焊后仅需对焊缝余高进行简单打磨即可进入装配工序，生产加工门槛低，适合小型机加工车间批量制作，后期维护时若出现局部杆件变形，可直接切割替换对应型材，无需整体报废。

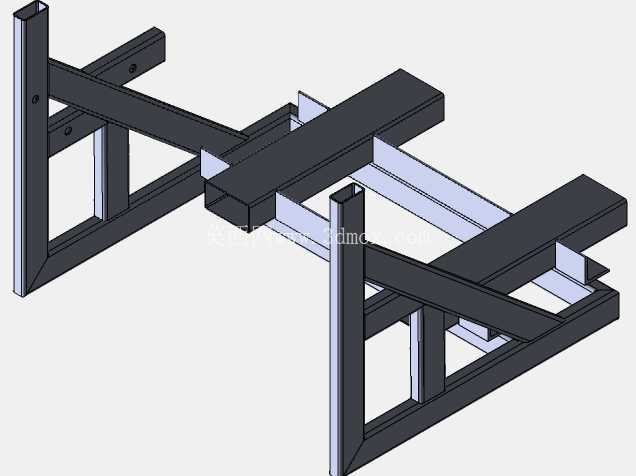

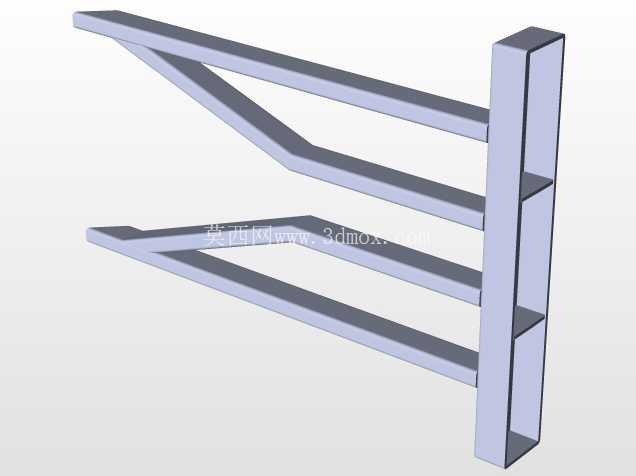

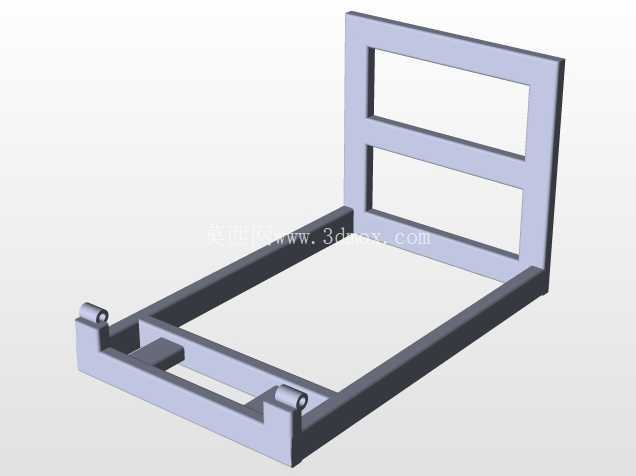

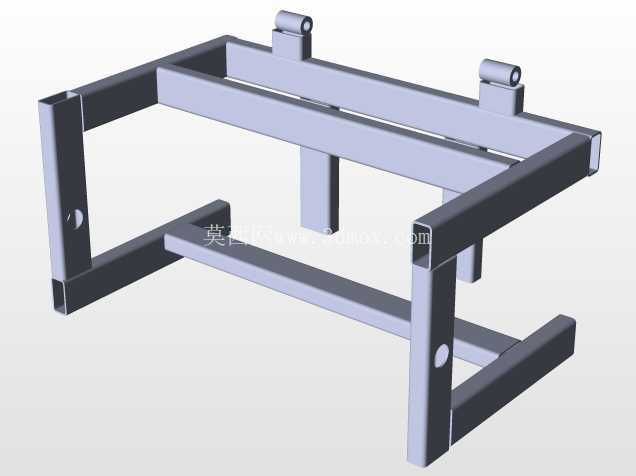

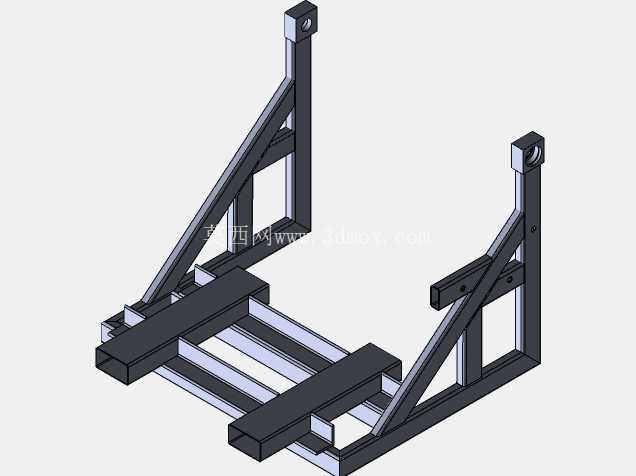

　　从结构受力逻辑来看，设计时优先考虑了偏载工况下的刚度表现：底部两根纵向主梁采用加厚矩形管，直接与叉车的货叉架安装位贴合，承担整个机架及承载物料的全部垂向载荷；中部设置多道横向横撑与斜向加强筋，将上部承载面的载荷均匀分散到两侧纵梁上，避免单点受力导致的主梁侧弯；上部的叉臂导向结构采用双组平行四边形连杆布局，保证升降过程中上层承载面始终保持水平，不会出现前后倾斜导致物料滑落的问题，连杆铰接点采用加厚钢板焊接轴座，预留了标准销轴的安装间隙，可直接适配市面通用的叉车属具销轴配件，无需单独定制连接件。

　　安装边界方面，该机架的底部安装孔位完全匹配常规3吨级叉车的货叉架安装尺寸，宽度方向控制在1.2米以内，可顺利通过1.4米宽度的厂区消防通道与仓储货架间巷道，整体收拢后的高度不超过0.8米，不会遮挡叉车驾驶员的前方作业视野，上部承载面的最大展开行程为0.6米，可覆盖常规仓储货架从地面到1.8米高度的两层货位取放需求，额定承载能力设计为1吨，满足大部分工厂内周转箱、小型零部件托盘的转运重量要求。

　　设计过程中特意规避了复杂的曲面结构，所有型材下料均为直切或45度斜切，不需要数控等离子或激光切割的复杂下料工序，普通砂轮切割机即可完成所有杆件的下料加工，组焊时可通过简单的定位工装快速对齐各杆件位置，控制焊接变形量，焊后整体的形位公差可控制在3毫米以内，完全满足后续与叉车属具挂接的装配精度要求。结构上还预留了多个标准安装孔位，可根据实际使用需求加装侧移挡块、物料防滑条、行程限位块等附属配件，不需要在主体结构上二次钻孔焊接，适配不同厂区的个性化作业需求，比如在纸箱周转作业场景下可加装橡胶防滑垫，在金属零部件转运场景下可加装侧边防护栏，灵活适配不同的物料承载要求。
