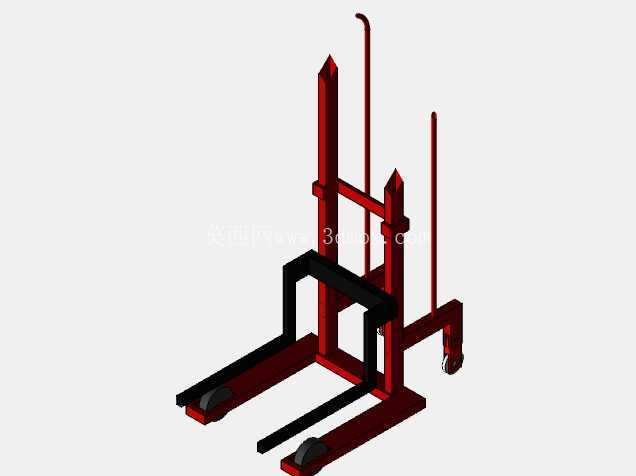

手动液压堆高叉车三维结构设计

　　这款手动液压堆高叉车的三维结构，完全围绕车间、仓储场景内的短距离托盘货物搬运与低位堆垛作业需求搭建，日常作业中可覆盖1吨以内、堆高高度不超过1.6米的常规货物装卸、货架补位、工位间物料转运需求，尤其适合通道宽度较窄、无法容纳大型机动叉车的中小型仓库、生产车间线边仓使用，无需外接动力源，依靠人力即可完成行走与起升操作，使用场景灵活度高。从结构设计逻辑来看，整体采用分体式模块化搭建思路，底部为C型槽钢焊接成型的货叉架总成，两根平行货叉的间距适配国标通用12001000mm、1200800mm规格的川字底、田字底托盘，货叉前端做了15度倒角过渡处理，方便作业时快速对准托盘插孔，避免叉取过程中剐蹭托盘底部结构；货叉架尾部集成了承载轮组，采用尼龙材质的单轮缘脚轮，单轮额定载荷覆盖作业时的偏载工况，轮架与货叉架之间采用铰接连接，可在不平整地面上保持轮面与地面的有效接触，减少推行过程中的卡滞问题。

　　门架部分采用两级嵌套的槽钢导轨结构，内门架可沿外门架的导向槽上下滑动，导轨配合面预留了0.5-1mm的间隙，内置自润滑尼龙滑块，避免金属直接摩擦产生的异响与磨损，同时减少日常维护的润滑频次；起升机构采用手动柱塞式液压泵站，集成在门架底部的安装位上，通过摇动手柄驱动柱塞往复运动实现液压油的加压输出，带动起升链条拉动内门架与货叉架同步上升，泵站自带过载溢流阀，当载荷超过额定起重量时会自动溢流卸压，避免结构过载变形，下降操作通过手柄上的捏手控制回油阀开度，可实现货叉的无级调速下降，方便对位堆垛时的微调操作。

　　操作手柄采用折弯钢管焊接成型，高度设置在人体站立操作时的腰部位置，符合人机工程学要求，手柄表面套有防滑橡胶套，转向时可带动后部的转向轮组实现360度回转，最小转弯半径控制在1.4米以内，可在2米宽的通道内完成转向调头作业；转向轮采用聚氨酯包胶材质，行走时噪音低，不会损伤环氧地坪地面，轮轴处装有深沟球轴承，推行转向阻力小。整车的外形长度（含货叉）控制在1.6米左右，宽度0.75米，收起状态下的总高度为1.9米，可顺利通过常规2米高度的车间防火门、仓库通道门；结构件的焊接处均做了倒角去应力处理，整体喷涂采用工业级环氧聚酯粉末涂装，耐磕碰、防锈蚀，可适应仓库内多尘、偶尔有油污的作业环境。

　　建模过程中对所有运动部件做了干涉检查，包括门架起升到最高位置时的链条行程、滑块限位、手柄转动时与门架的间隙、转向轮的最大摆角边界，确保实际生产装配后不会出现运动卡滞、结构碰撞的问题；所有安装孔位、配合尺寸均按照常规冷弯型钢的通用公差设置，钣金件的折弯半径、焊接余量都预留了实际加工的工艺空间，可直接导出工程图用于生产下料、装配指导。
