手动液压搬运托盘车结构设计

在仓储车间、电商仓配中心、生产制造企业的原料周转区、商超后仓补货通道这类场景里，手动托盘搬运车是使用频率最高的短距离物料转运设备，不需要额外动力源，单人即可操作完成整托货物的水平移位，适配绝大多数标准尺寸的木质、塑料、钢制平托盘，是车间内工位间物料转运、货车装卸货对位、仓内货位调整的核心辅助设备。

这款手动托盘车的设计首先围绕货叉的承载结构展开，货叉采用整体式冲压成型的槽型截面，前端做了渐薄的导向坡口，方便插入托盘底部的进叉间隙，不会出现卡滞托盘底梁的问题，货叉的标准间距适配国内通用的1200mm×1000mm、1200mm×800mm标准托盘，单叉长度覆盖常规托盘的进深要求，进叉深度足够保证搬运过程中托盘重心落在货叉承载范围内，避免起升后货物前倾滑落。承载轮采用双轮组布局，每个货叉前端布置两个小直径的承载滚轮，滚轮采用聚氨酯包胶材质，既可以在环氧地坪、水泥地面上平稳滚动，不会划伤车间地坪表面，双轮布局也能分散货叉前端的集中载荷，避免单轮受力过大压坏地面或者出现轮轴变形的问题。

液压起升单元布置在货叉尾部与操作手柄连接的位置，采用集成式的手动液压泵结构，通过手柄的上下扳动即可驱动液压油缸顶升，将货叉连同承载的托盘抬升至离地面足够的通行高度，油缸内置卸荷阀，捏动手柄上的卸荷扳手即可控制货叉平稳下降，下降速度可以通过扳手的捏合程度线性控制，避免重物快速下落冲击地面或者造成托盘上的物料倾倒。操作手柄采用符合人体工学的弯管结构，表面包覆防滑橡胶套，手柄的转动角度可以覆盖左右各90度的转向范围，转向机构与前部的驱动轮联动，驱动轮采用大直径的橡胶轮，轮面宽度足够，在不太平整的车间地面也能顺利通行，不会被小的地面凸起或者缝隙卡滞。

整车的结构做了重心优化设计，空载时整车重心靠后，转向操作轻便，满载时重心落在承载轮与驱动轮之间的稳定区域，不会出现翘尾或者侧翻的风险。整车的外形宽度控制在常规通道的通行要求内，可以在宽度两米左右的仓储通道内完成转向、对位操作，不需要预留过大的转弯空间，适合高密度仓储的仓内作业需求。所有的铰接位置都设计了润滑注油点，方便日常维护保养时加注润滑脂，减少铰接位置的磨损，延长设备的使用寿命。车架部分的焊接位置都做了应力释放处理，避免长期承载后出现焊接位置开裂、车架变形的问题，液压单元的密封件采用耐油耐磨的橡胶材质，长期使用也不会出现液压油渗漏的问题，减少日常维护的频次。

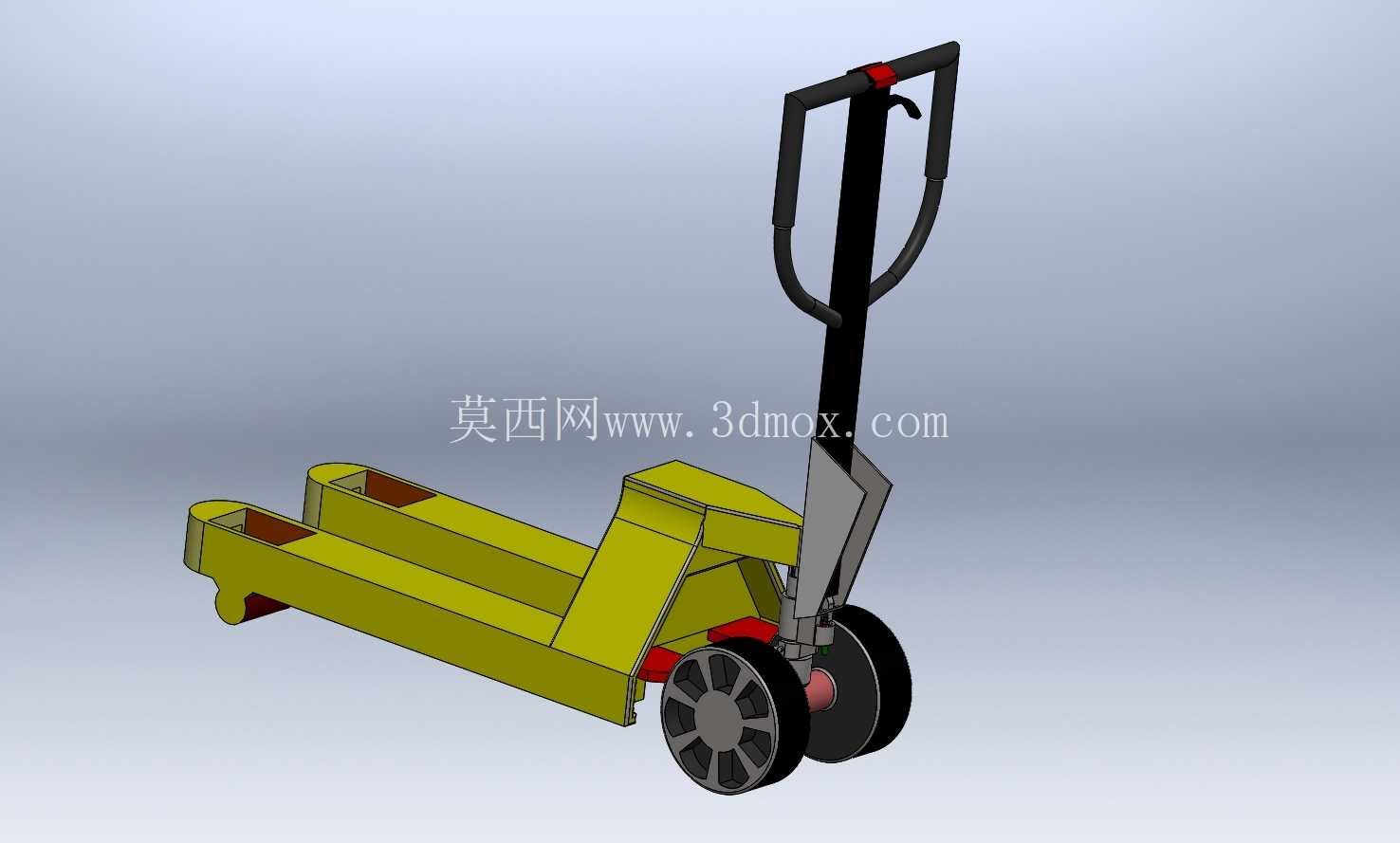

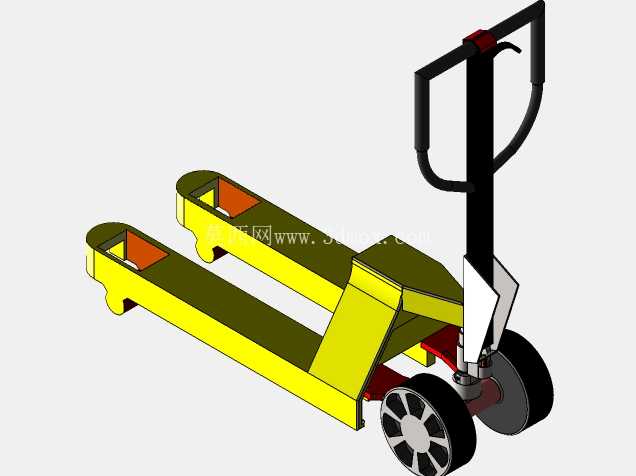

在建模过程中，所有的配合尺寸都按照实际装配公差做了预留，货叉的升降行程、手柄的操作角度、转向轮的转角范围都和实际设备的参数保持一致，转动部件都做了运动干涉检查，确保整个操作行程内没有零部件碰撞的问题，各个结构件的壁厚选择都经过载荷校核，满足额定承载下的强度要求，不会出现过载变形的情况。
