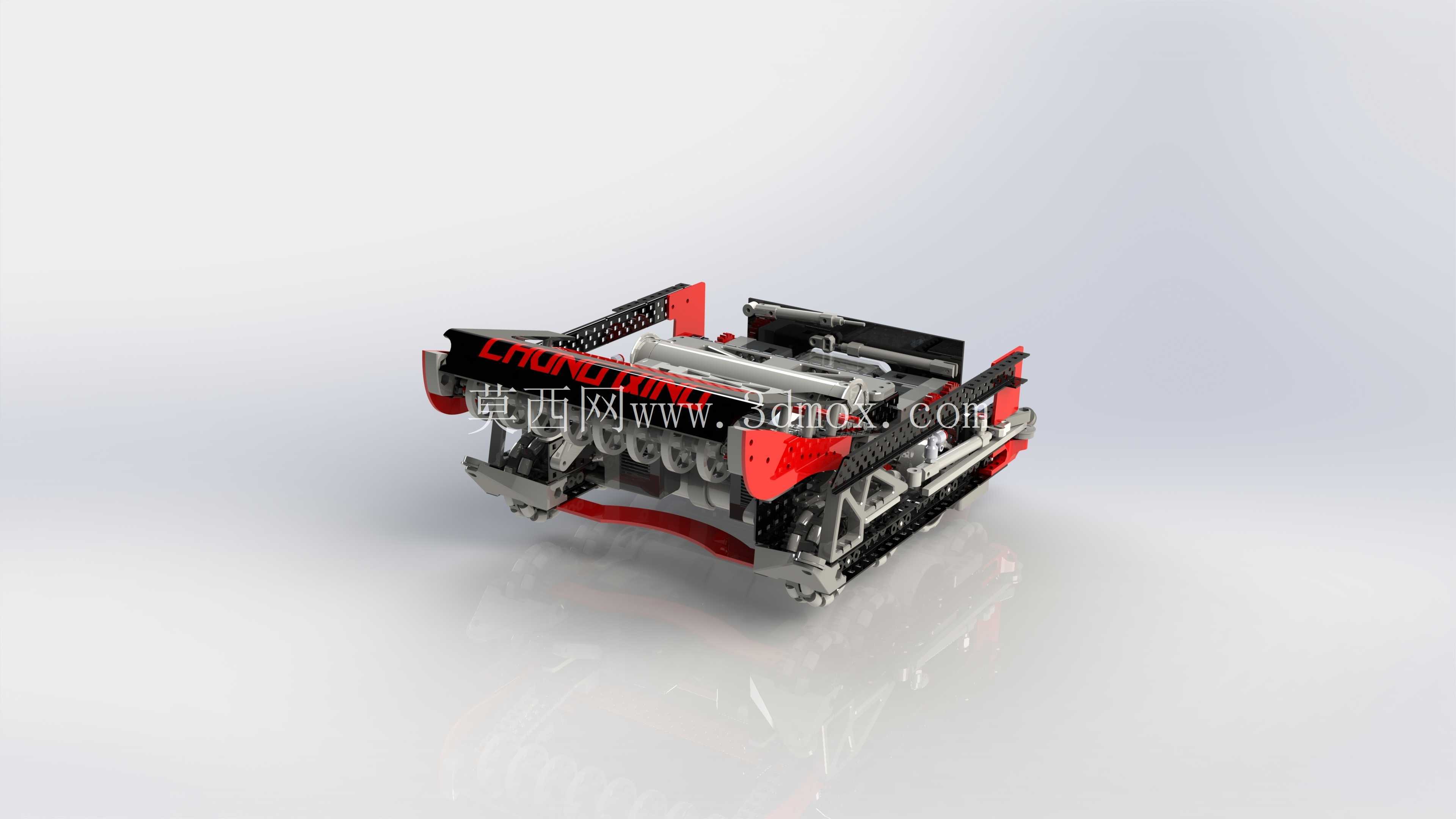

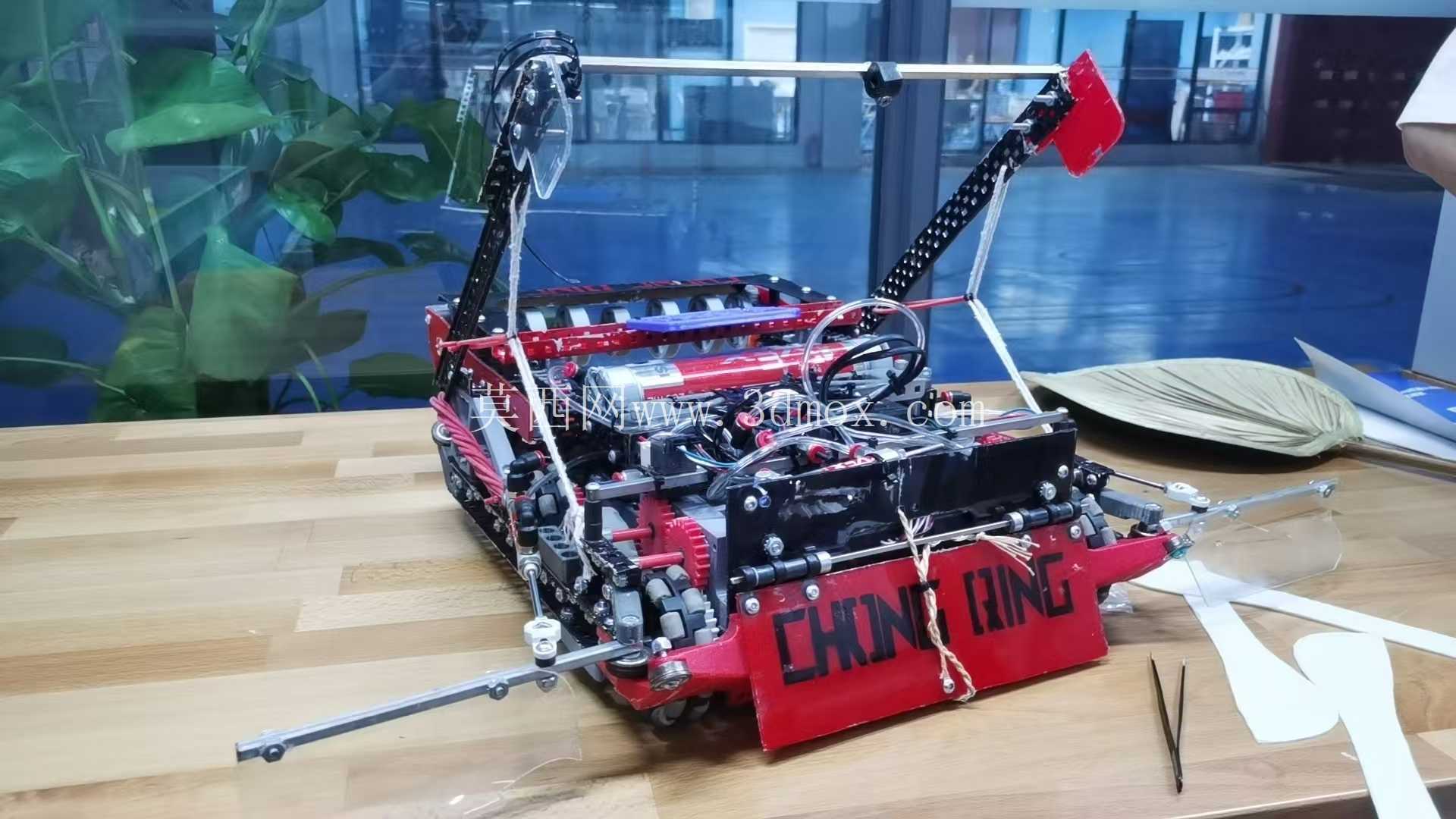

VEX赛事上下式24英寸竞技机器人结构

　　该竞技机器人结构针对青少年工程技术对抗赛事场景开发，核心用途是在限定场地规则内完成物料拾取、堆叠、投射、场地机动对抗等竞技任务，所有结构设计完全围绕赛事规则的边界约束展开，从初始方案阶段就把规则内的尺寸限制、重量限制、对抗强度要求作为核心设计输入。整机采用上下分层的布局逻辑，上层结构主要承载执行作业机构，包含物料拾取组件、抬升传动组件、末端执行夹具，下层结构作为整机的承载基座，集成行走履带组件、动力驱动模块、配重平衡结构，上下层之间通过高强度铝型材框架连接，连接点位经过受力仿真校核，可承受对抗过程中的侧向冲击、瞬时碰撞载荷，避免结构出现松脱、形变失效。

　　行走系统采用履带式行走方案，相比轮式结构拥有更强的场地抓附能力，可适应赛事场地内的坡道、障碍、凹凸接触面，履带张紧结构设计在下层基座的两侧，可快速调整张紧度，避免长时间运行后履带打滑脱落，驱动轮采用镂空轻量化设计，在保证轮齿啮合强度的前提下尽可能降低转动惯量，提升启停响应速度。上层作业机构采用多连杆联动的抬升结构，可在垂直行程内完成物料的抬升、下放动作，抬升行程完全匹配赛事任务要求的物料堆叠高度，连杆铰接点全部采用带衬套的销轴连接，可降低反复运动过程中的磨损量，延长机构使用寿命，末端夹具采用自适应夹指设计，可适配不同规格的赛事物料，夹指表面贴附防滑橡胶垫，提升夹持摩擦力，避免高速机动过程中物料脱落。

　　整机的电气布线全部沿铝型材框架的走线槽布置，所有线缆都采用扎带固定，避免运动过程中线缆与运动部件发生干涉，动力模块布置在下层基座的中心位置，尽可能降低整机重心高度，提升机动过程中的稳定性，避免急转、急停时出现侧翻问题。结构设计过程中大量采用标准VEX构件，减少定制加工件的占比，可根据赛事任务需求快速调整机构布局，更换不同功能的末端执行组件，所有连接点位都预留了冗余的安装孔位，方便现场调试时快速调整机构位置、优化作业行程。整机的外形尺寸严格控制在赛事规则要求的24英寸边界内，初始状态下所有结构都不超出尺寸限制，作业过程中机构展开的最大范围也符合规则要求，不会出现违规判罚的问题。

　　框架结构的受力点全部做了加强处理，在对抗碰撞的高频接触位置加装了防撞缓冲件，可吸收碰撞过程中的冲击能量，保护内部核心构件不受损坏。传动系统全部采用齿轮啮合传动，相比带传动拥有更高的传动精度，可精准控制抬升机构的位置、夹指的夹持力度，齿轮啮合间隙经过反复调整，既保证传动顺畅无卡滞，又不会因为间隙过大出现传动回程误差。整机的重量分配经过多轮调试，前后轴荷配比控制在合理区间，爬坡、越障时不会出现翘头、打滑的问题，履带的接地比压经过计算，可在赛事场地的专用地垫上获得足够的附着力，加速、制动时的滑移量控制在允许范围内。从结构设计的角度看，该方案平衡了轻量化与结构强度的需求，没有过度冗余的结构件，每一部分构件都承担对应的功能作用，既控制了整机重量在规则限制内，又保证了对抗过程中的结构可靠性，调试阶段可快速拆解更换受损构件，减少赛事现场的维护时间，适配高强度赛事对抗的使用需求。
