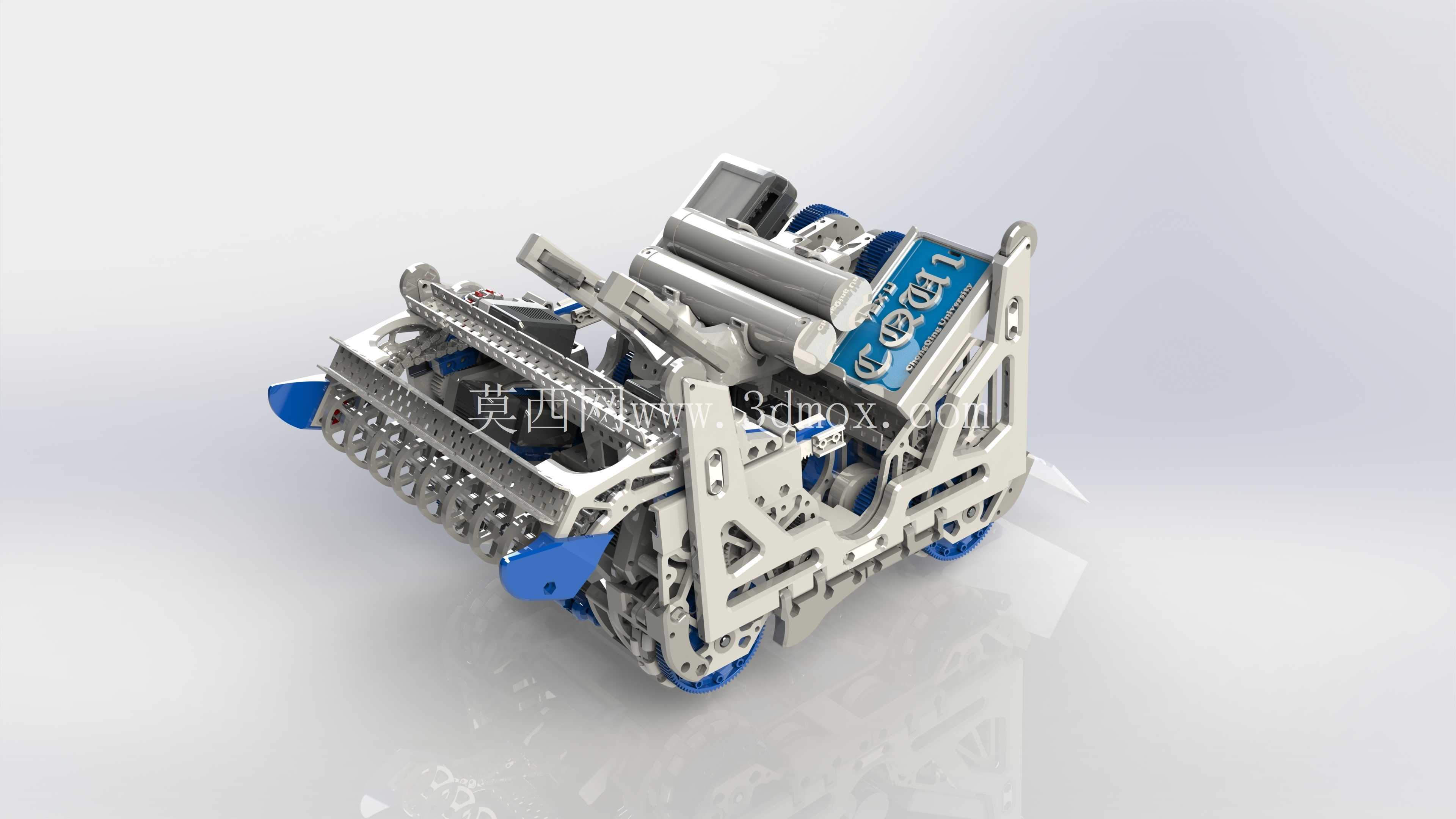

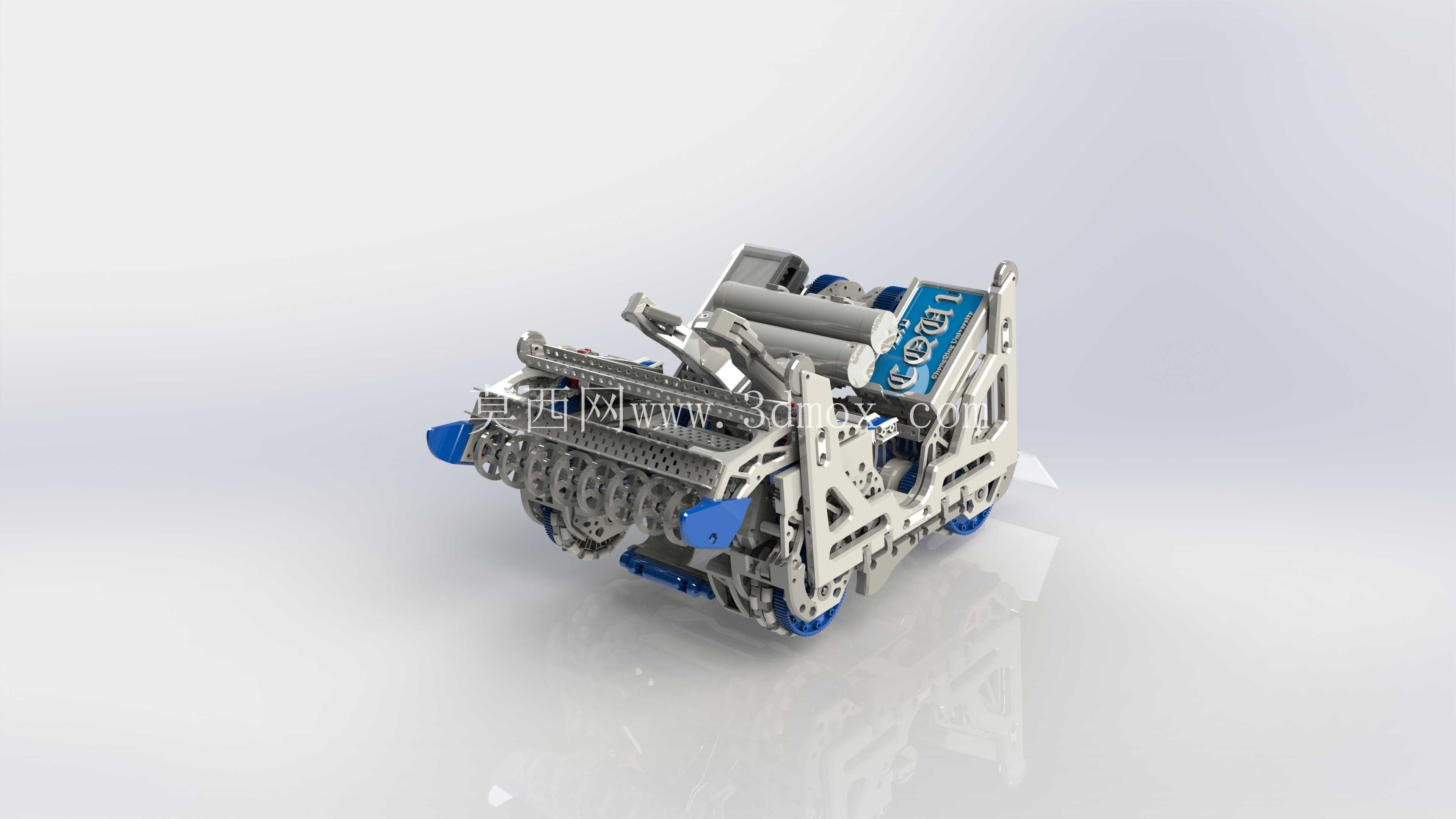

VEX竞赛上下式15英寸竞技机器人结构

　　该竞技机器人面向青少年工程技术竞赛场景设计，核心用途是在指定竞赛场地内完成上下式物料拾取、搬运、堆叠以及对抗类竞技任务，整体结构围绕15英寸的尺寸边界做紧凑化布局，所有外伸部件在初始状态下均控制在尺寸限定范围内，避免竞赛过程中出现尺寸违规问题。从结构设计逻辑来看，整机采用框架式铝型材搭建主承载骨架，骨架连接位置统一采用标准化紧固件拼接，没有采用焊接类不可拆结构，方便竞赛现场根据对手战术、场地任务变化快速调整部件位置、更换功能模块，所有安装孔位均预留了2-3个档位的调节余量，比如前端拾取机构的安装高度、驱动轮的轴距、顶部抬升机构的行程限位，都可以通过更换固定孔位快速完成参数调整，不需要重新加工零件。

　　驱动部分采用双侧对称布局，每组驱动轮搭配独立的动力传输路径，轮组外侧做了防碰撞包边处理，避免对抗过程中轮组受侧向冲击发生轴变形，轮面材质选用高摩擦系数的包覆材料，保证在竞赛场地的哑光塑胶地面上有足够的抓地力，急停、急启、转向过程中不会出现打滑偏移，驱动轮的安装位置做了下沉式设计，降低整机重心高度，在高速移动、侧向碰撞、抬升重物的过程中不会发生侧翻。前端的上下式作业机构是整机的核心功能部件，采用多组平行连杆做传动结构，保证拾取端在上下升降的全程保持水平姿态，不会因为抬升角度变化导致物料滑落，连杆的铰接位置全部采用带自润滑特性的轴套配合，减少反复动作过程中的磨损间隙，保证机构动作的重复定位精度，拾取端的夹持结构做了自适应宽度设计，可以兼容竞赛规则内不同尺寸的方块、圆环类物料，不需要更换夹爪就能完成多类型物料的拾取作业。

　　整机的电气元件安装位全部做了分层布局，底层靠近驱动轮位置布置动力电源，中层布置控制主板与驱动模块，上层预留传感器安装位，所有走线都沿着主骨架的内侧凹槽布置，用线卡做固定，避免运动过程中线缆被机构剐蹭、拉扯导致断路，电气元件的安装板都做了快拆设计，出现元件故障时可以整块拆下更换，减少现场维修的时间消耗。从安装边界来看，整机所有突出部件在收拢状态下的轮廓完全控制在15英寸见方的空间内，抬升机构完全升起后，顶端高度也符合竞赛规则的上限要求，左右两侧没有超出轮距的外伸结构，保证在狭窄的场地通道内可以顺畅通行，不会和场地围挡、其他参赛机器人发生不必要的剐蹭。

　　结构设计过程中充分考虑了竞赛场景下的抗冲击需求，所有受力较大的连接位置都做了三角加强筋结构，比如抬升机构和主骨架的连接点、驱动轮的轴承座安装位、前端夹爪的受力臂，都额外增加了补强板，避免对抗碰撞过程中出现结构变形、断裂的问题，整机的重量分布做了前后配平，空载状态下前后轮的载荷比控制在4:6，抬升最大重量物料时前后轮载荷比不超过3:7，保证抬升作业过程中整机不会出现翘头失稳的情况。
