FRC竞赛机器人动力传动执行模组结构

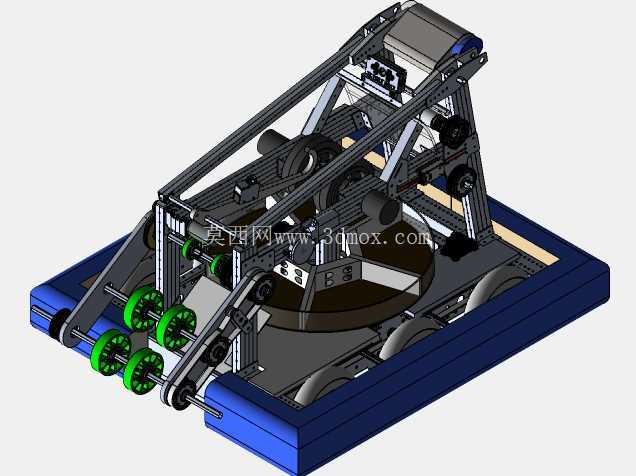

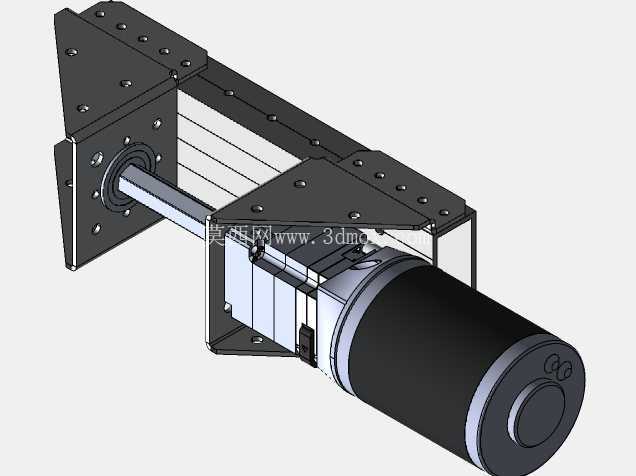

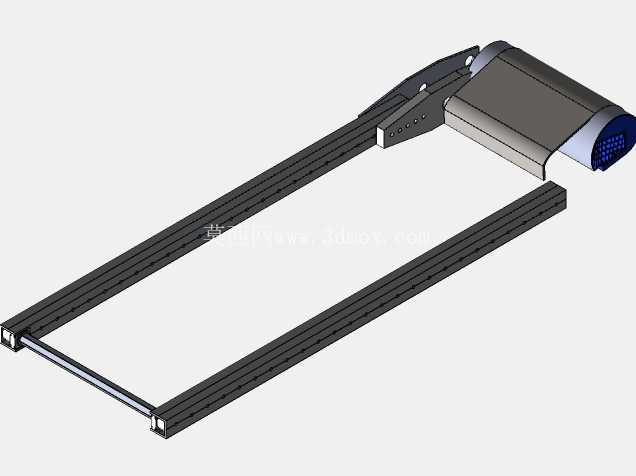

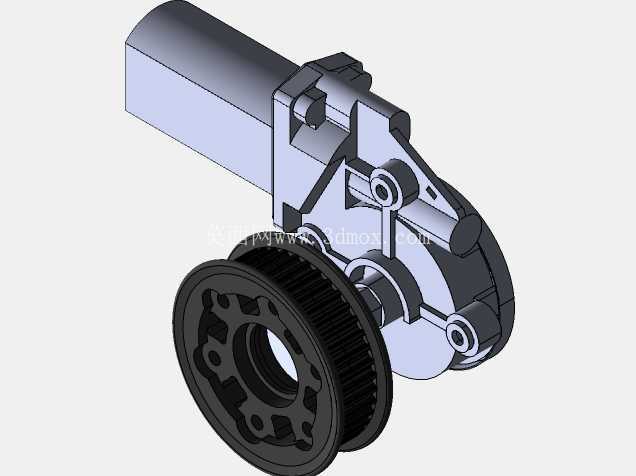

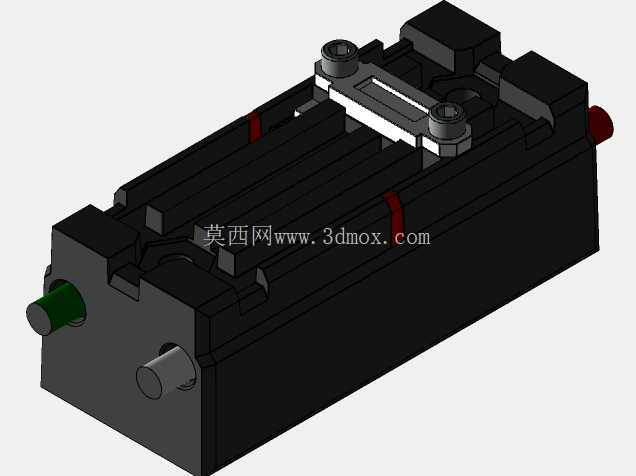

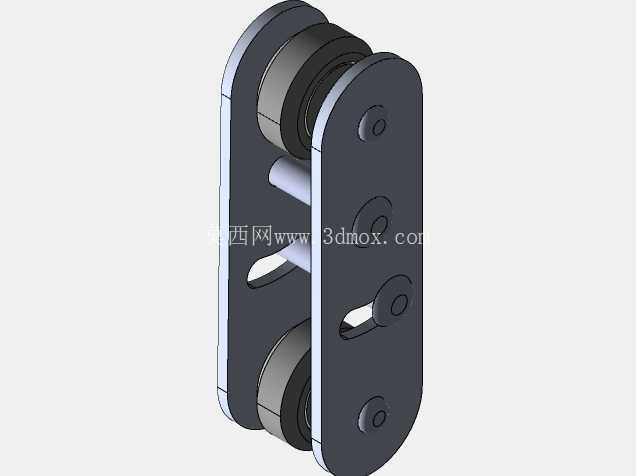

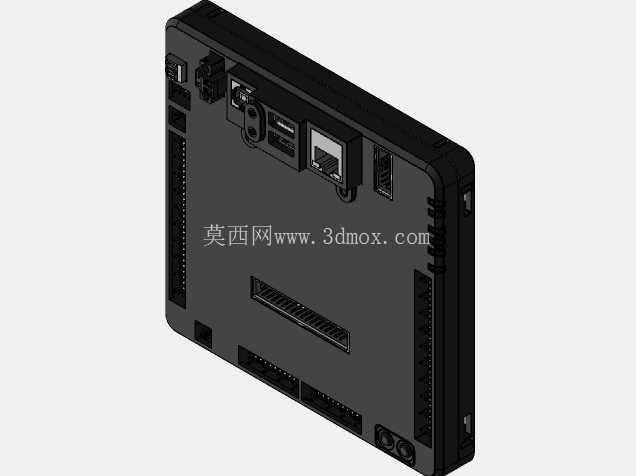

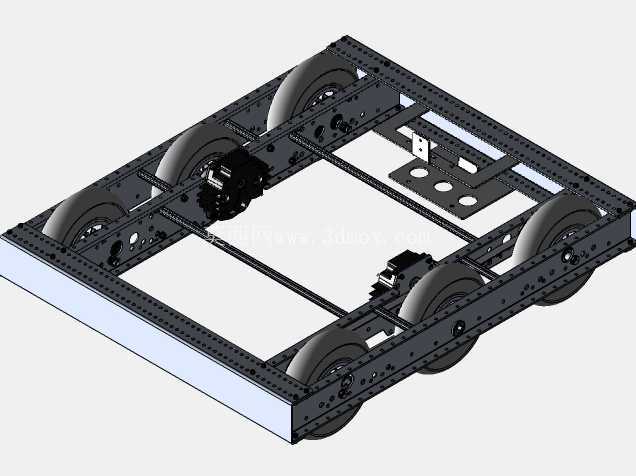

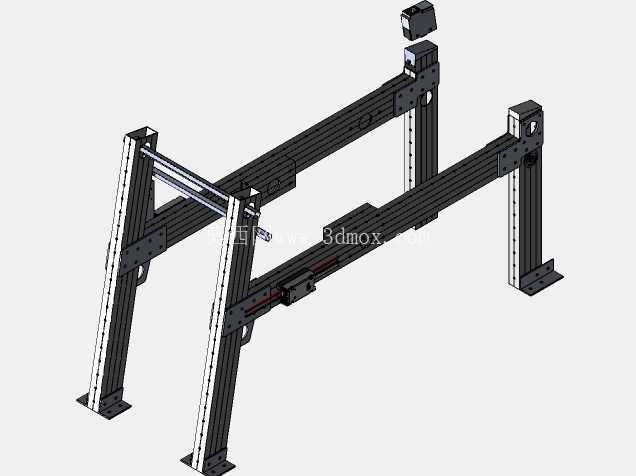

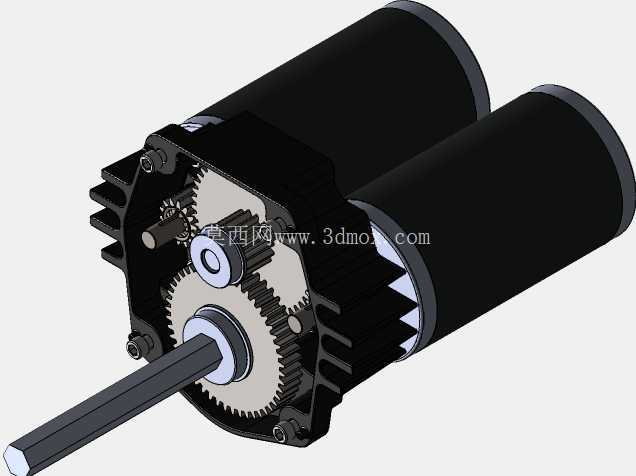

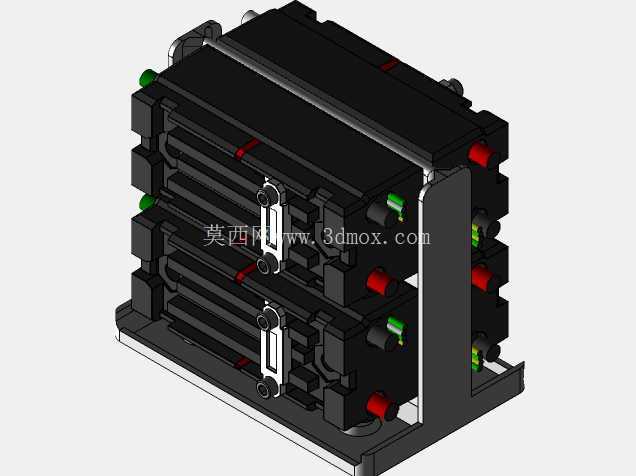

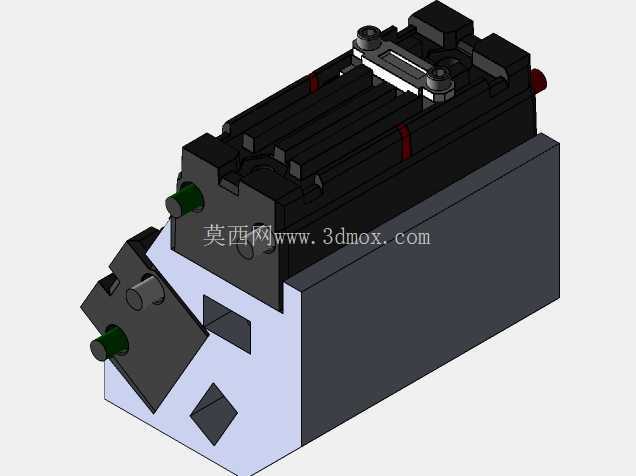

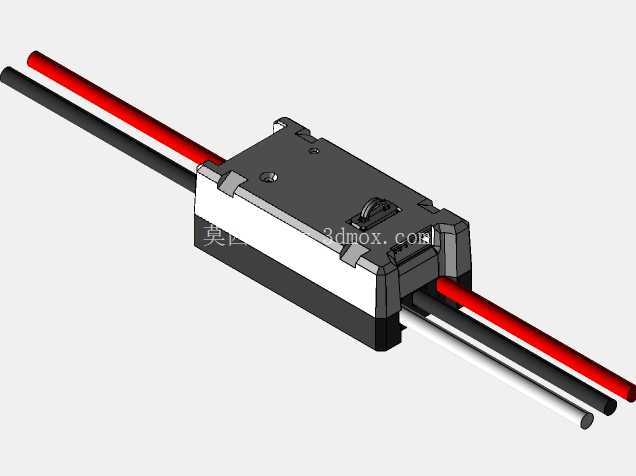

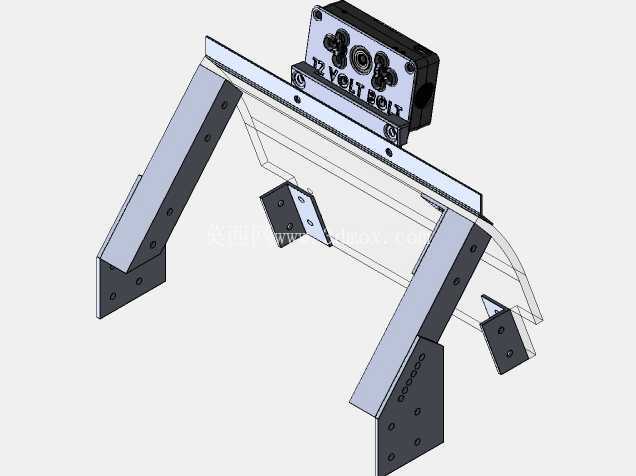

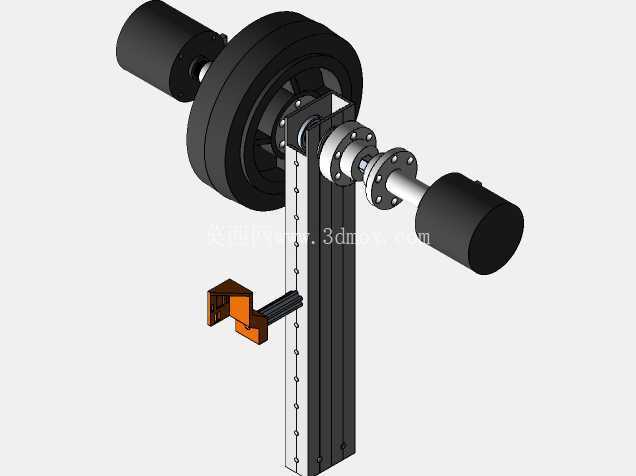

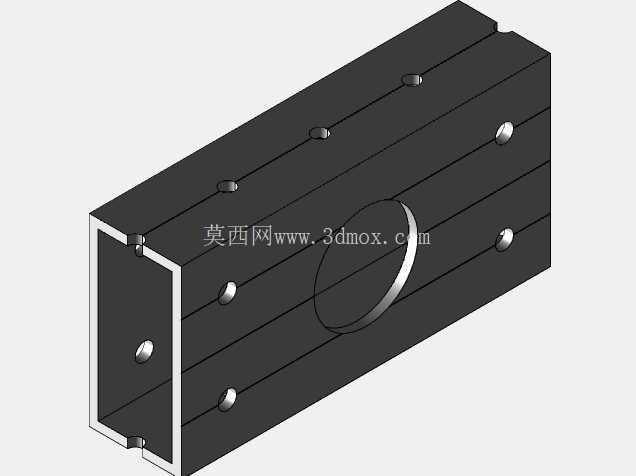

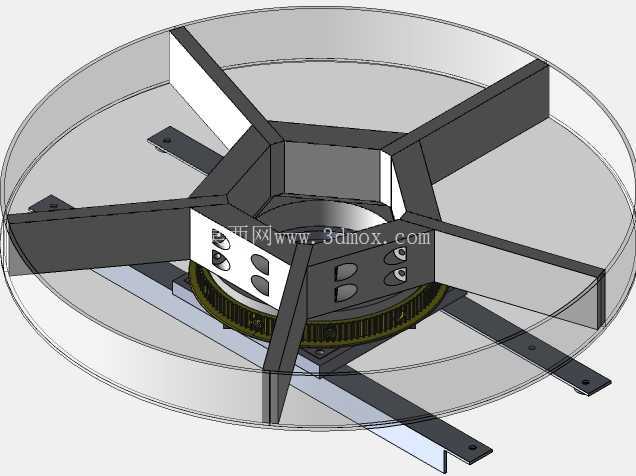

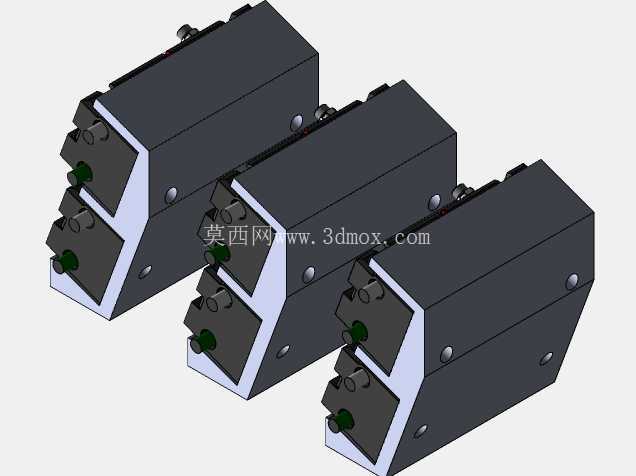

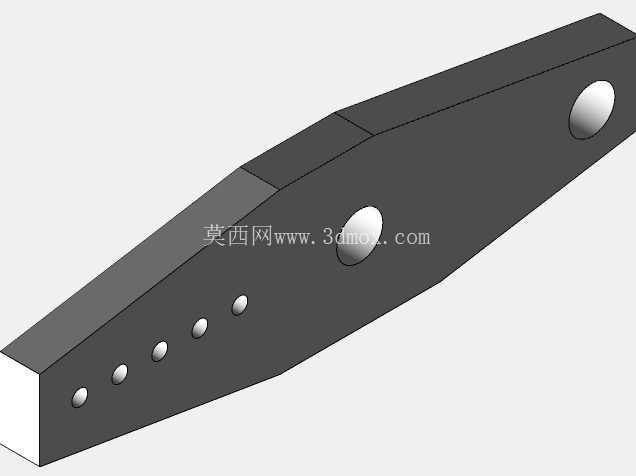

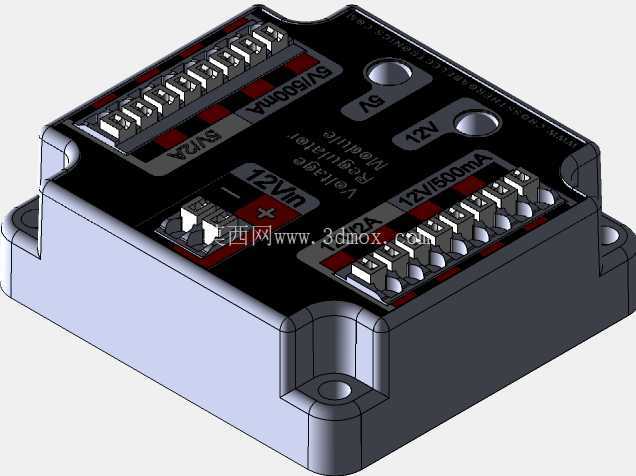

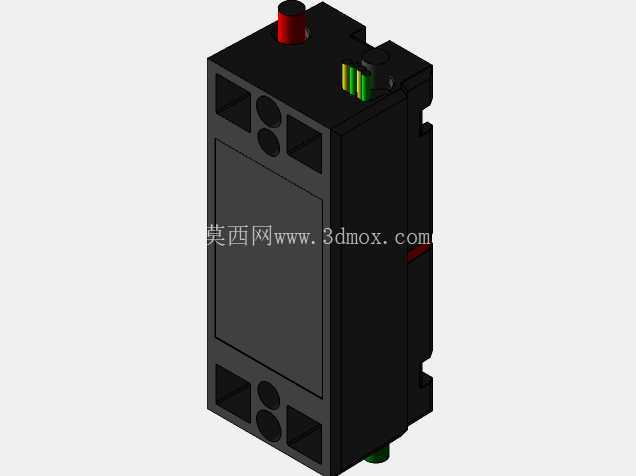

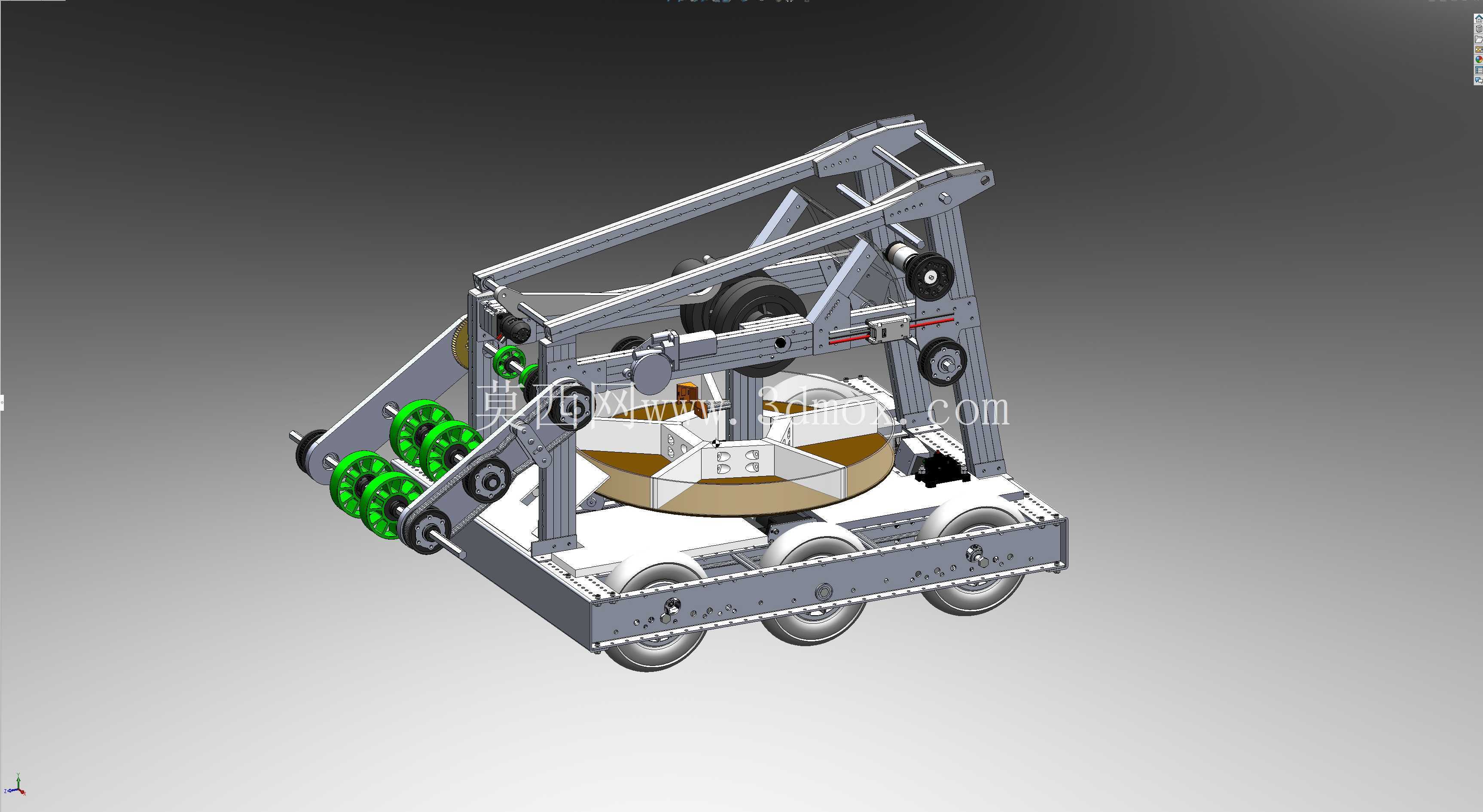

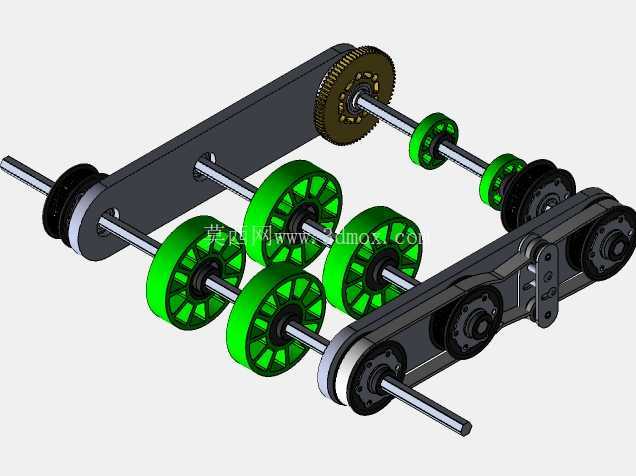

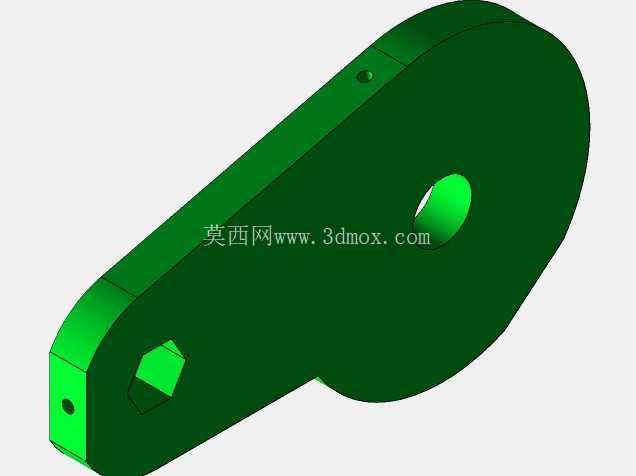

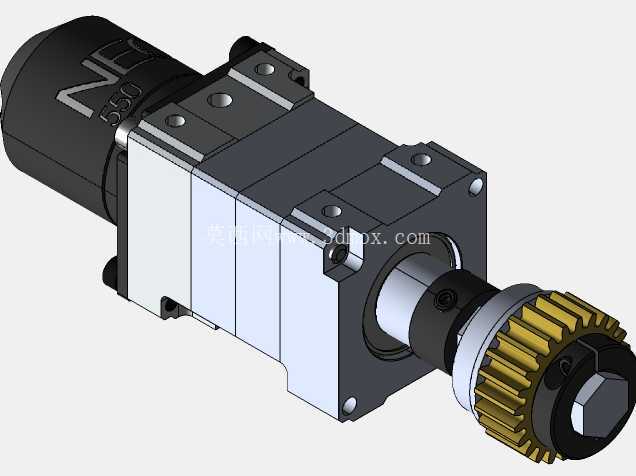

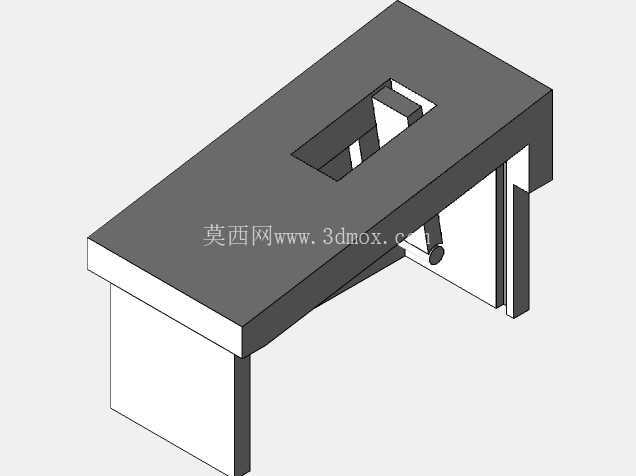

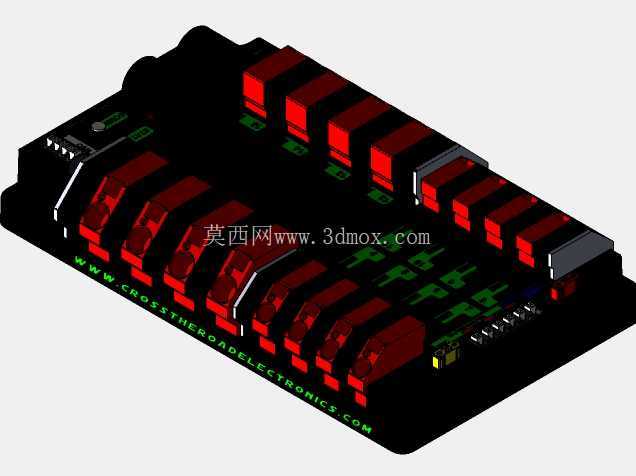

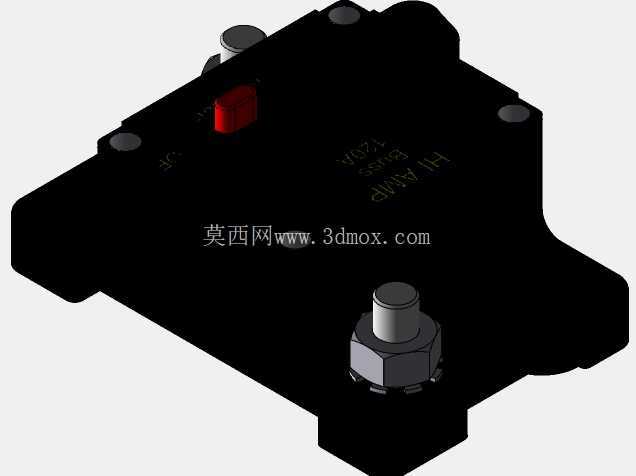

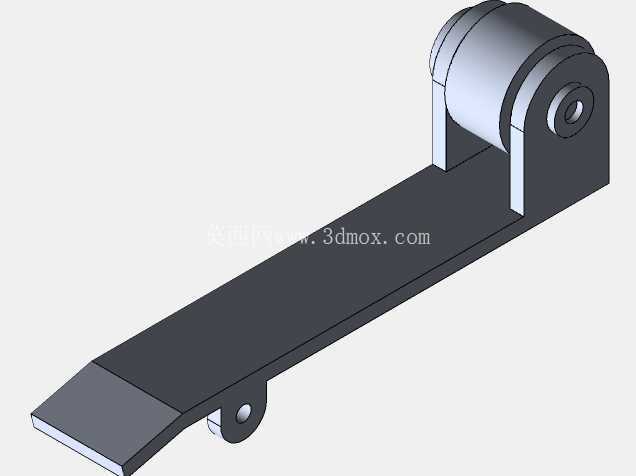

该结构为面向青少年机器人竞技赛事开发的动力执行端模组，核心应用场景集中在赛事对抗类机器人的动力输出、动作执行环节，可直接作为机器人的动力臂、行走驱动或者作业执行端的核心传动单元使用，适配赛事中需要完成物料拾取、场地对抗、定点作业等多种任务需求。从实际用途来看，该模组承担了动力转换、扭矩输出、结构支撑的多重作用，将驱动电机的旋转动力通过轴系传递到执行端，同时依靠两侧的安装板结构完成与机器人主体框架的刚性连接，保证动力输出过程中的结构稳定性，避免大扭矩输出下的结构形变影响动作精度。

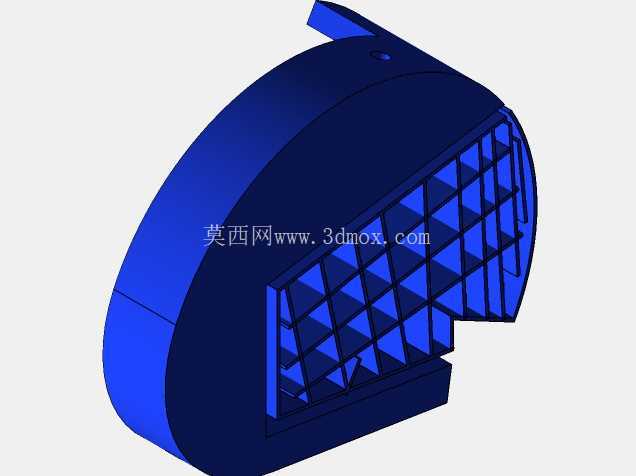

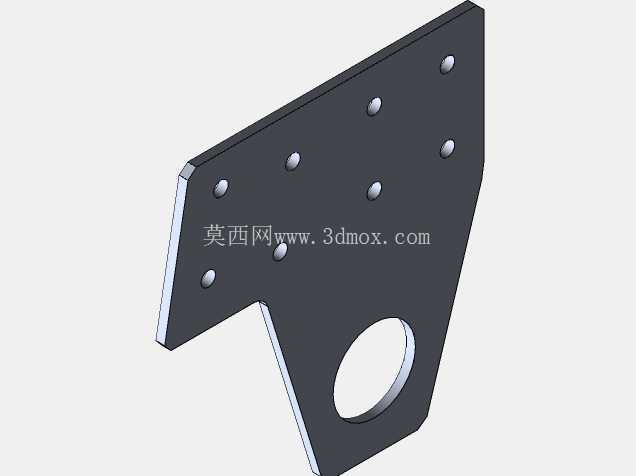

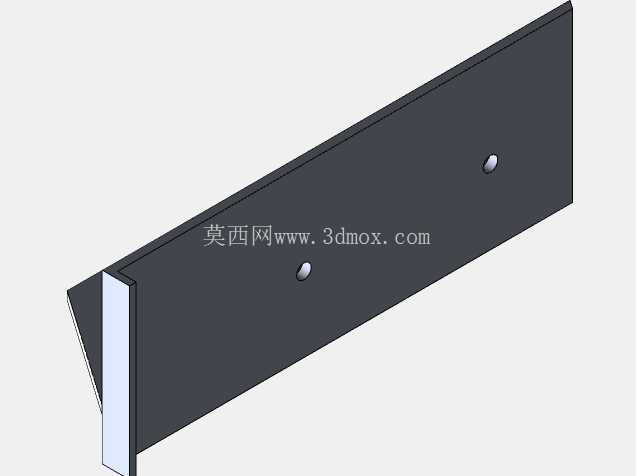

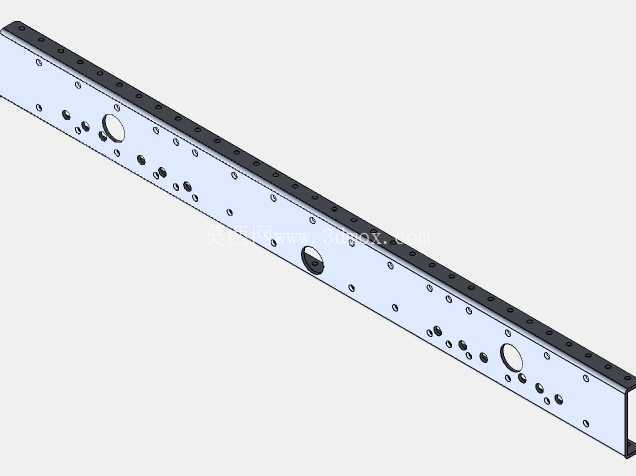

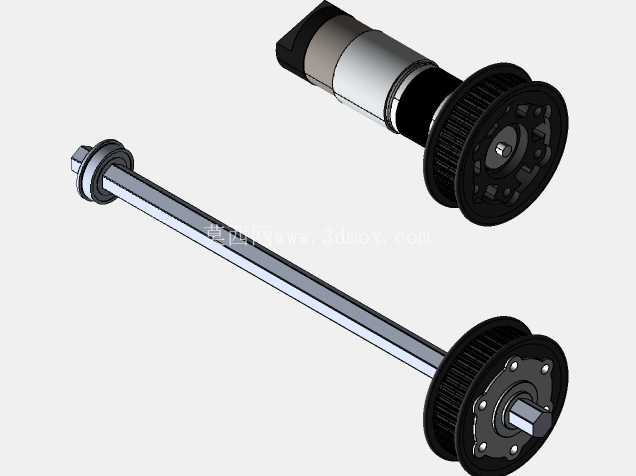

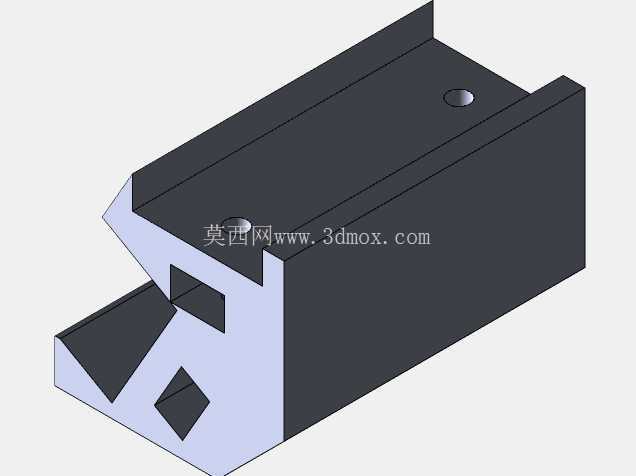

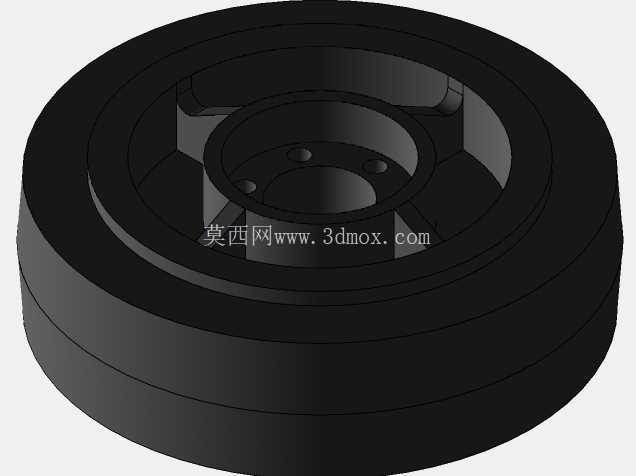

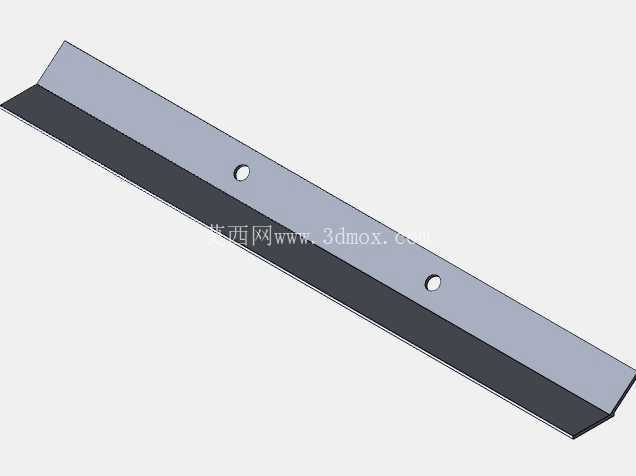

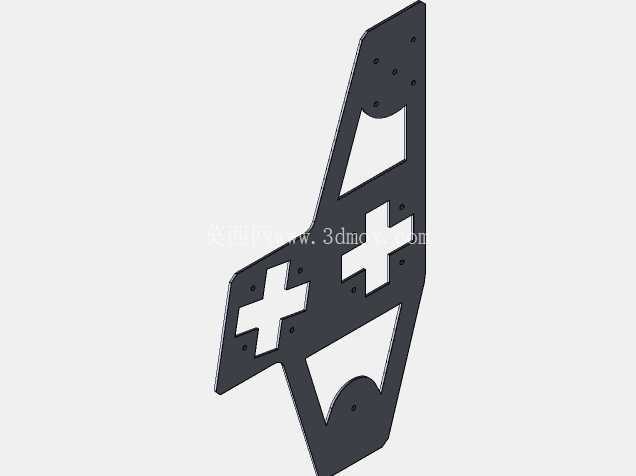

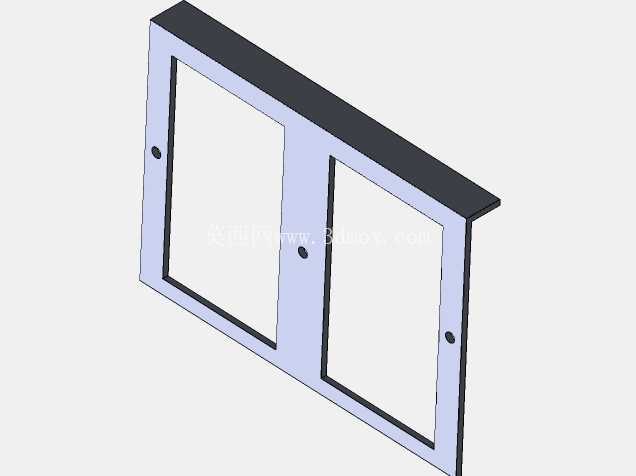

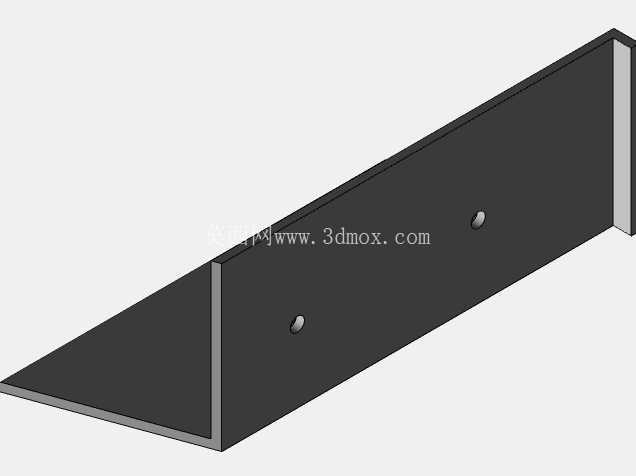

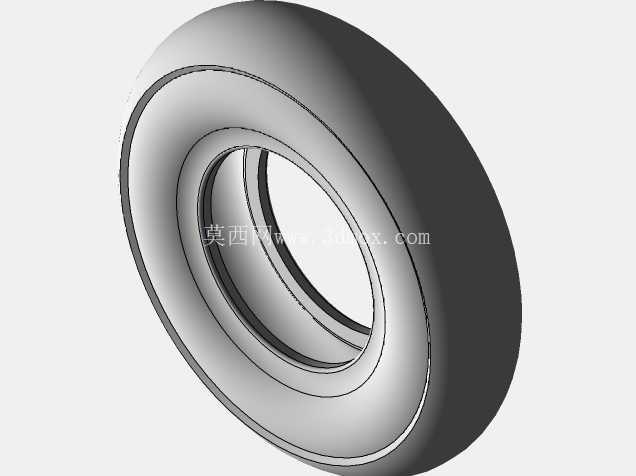

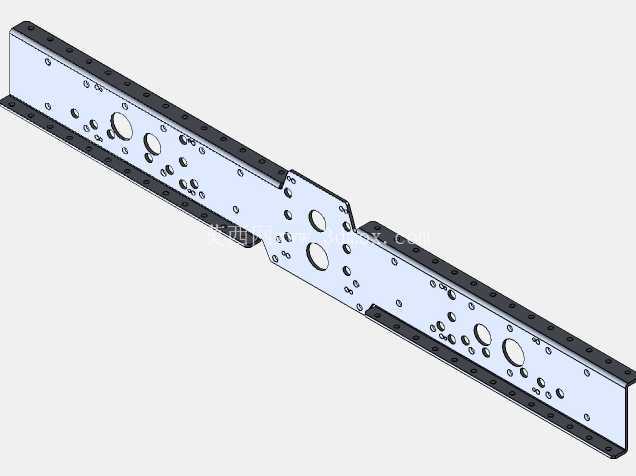

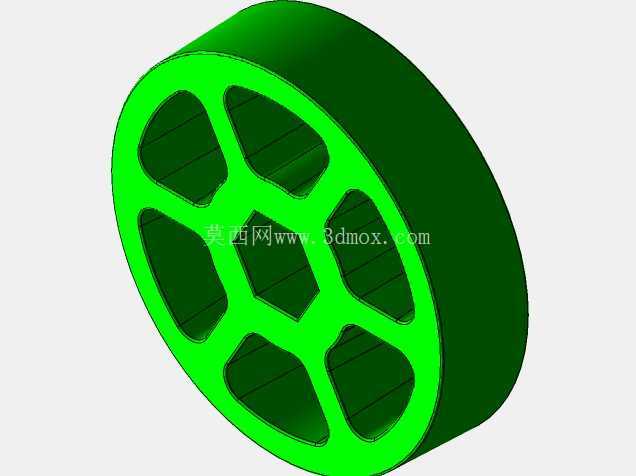

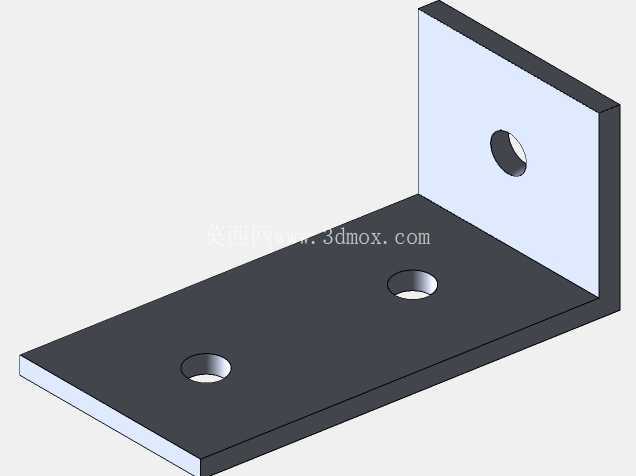

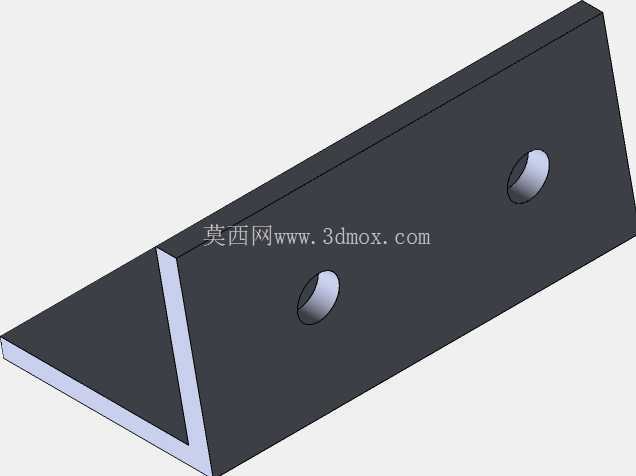

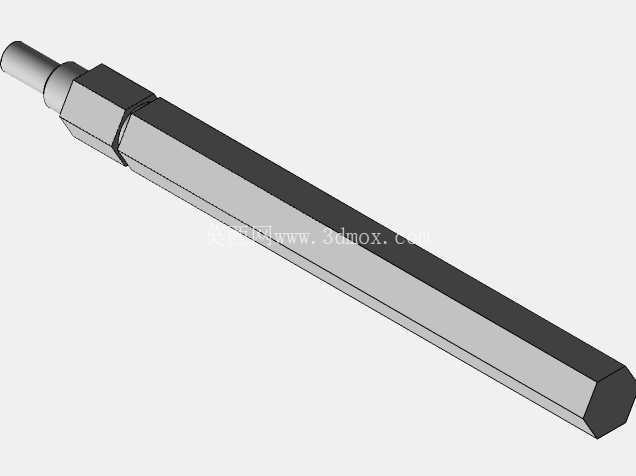

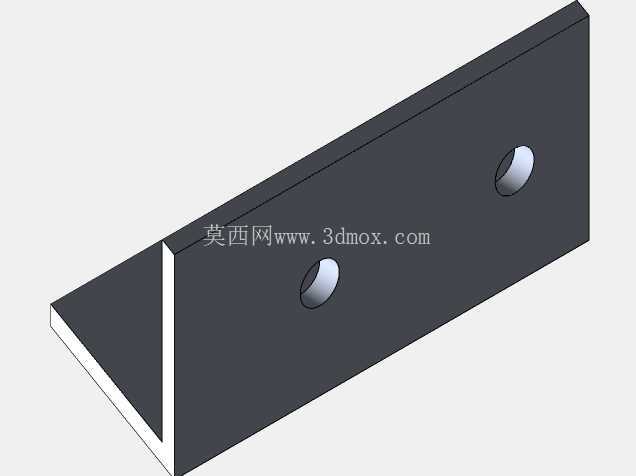

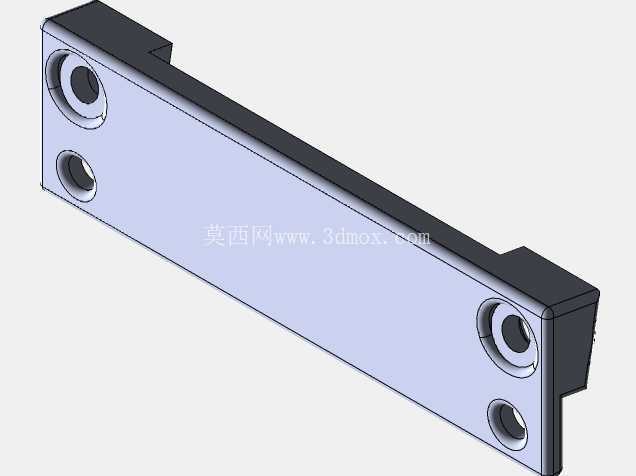

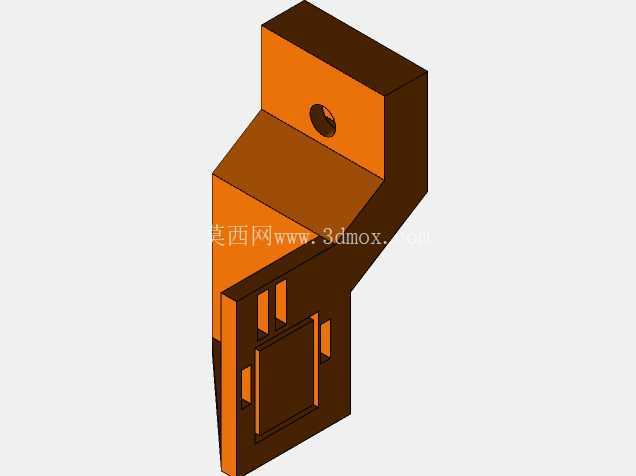

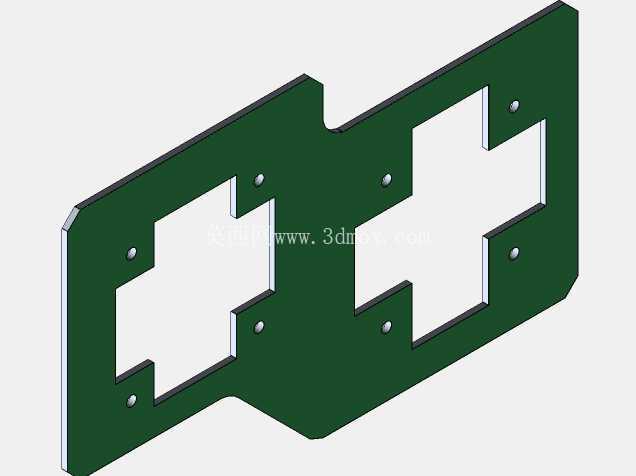

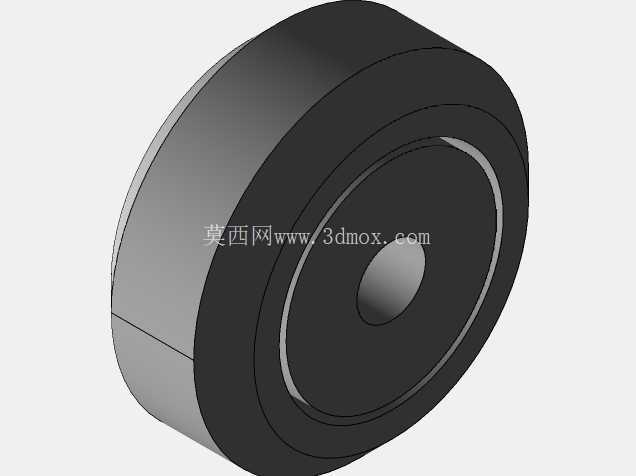

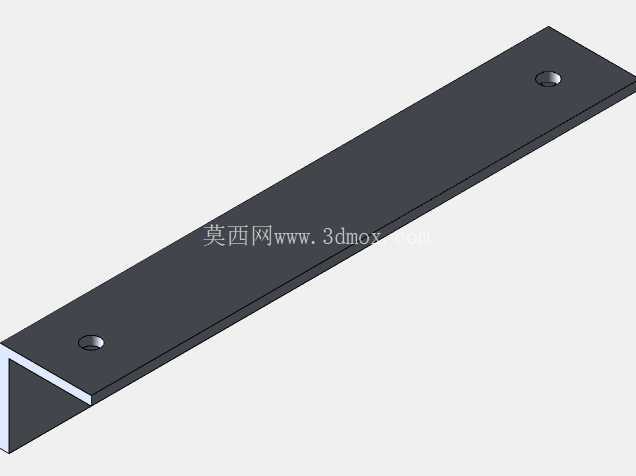

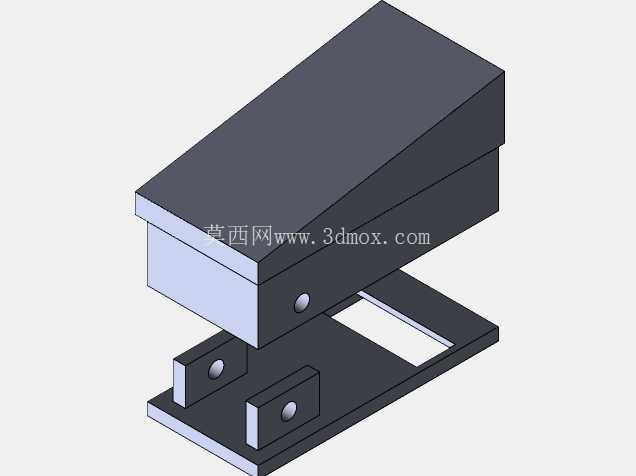

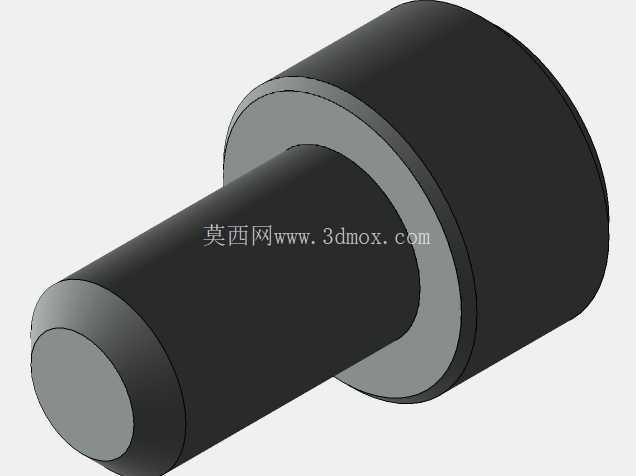

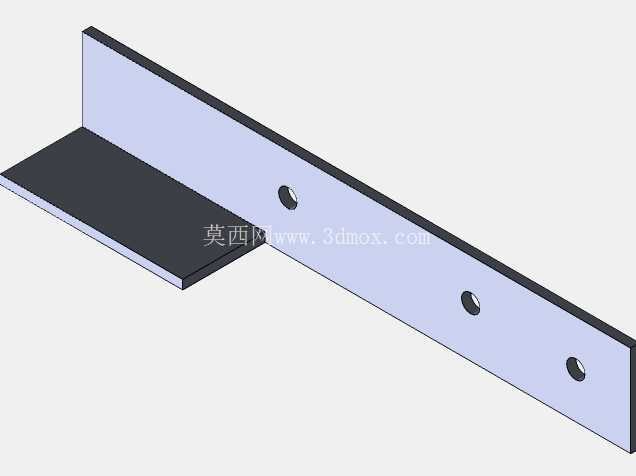

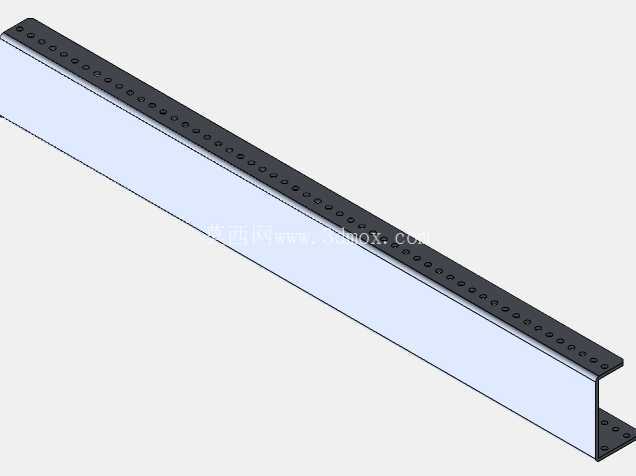

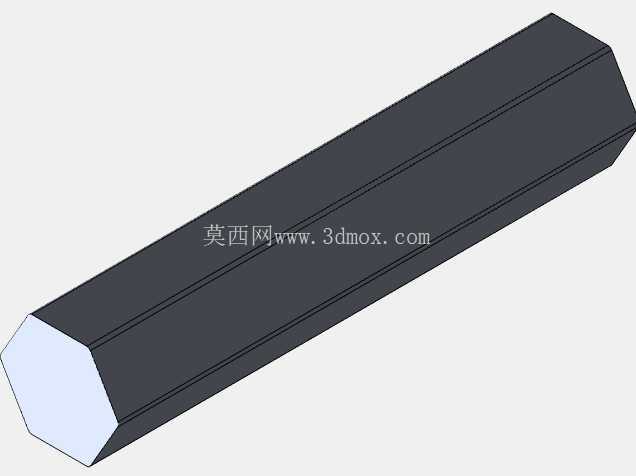

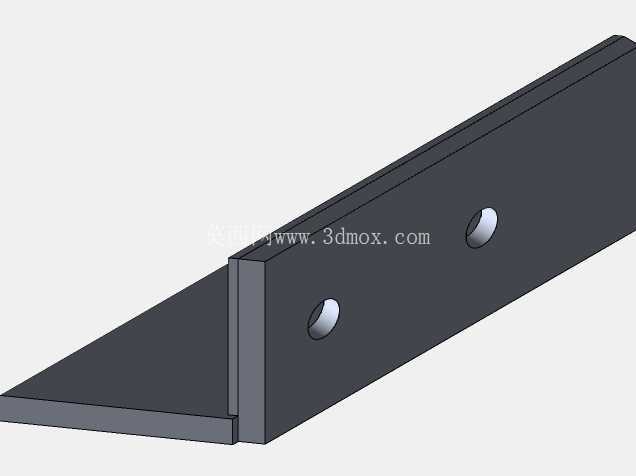

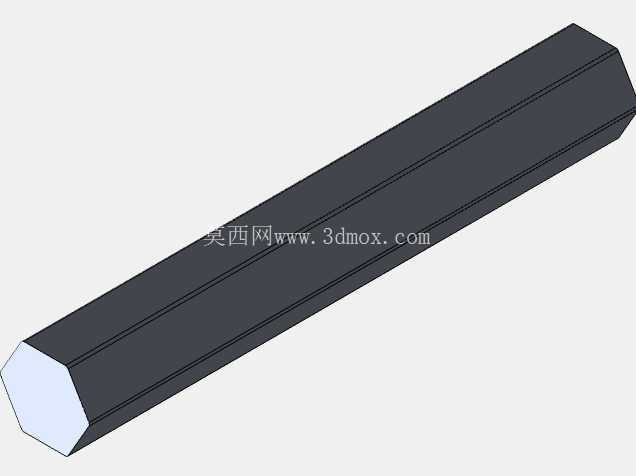

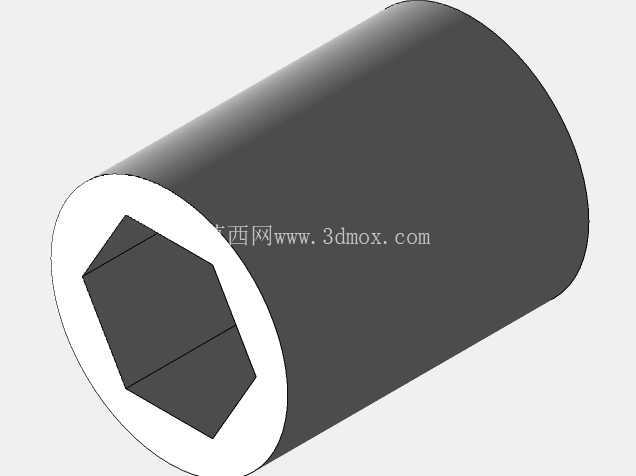

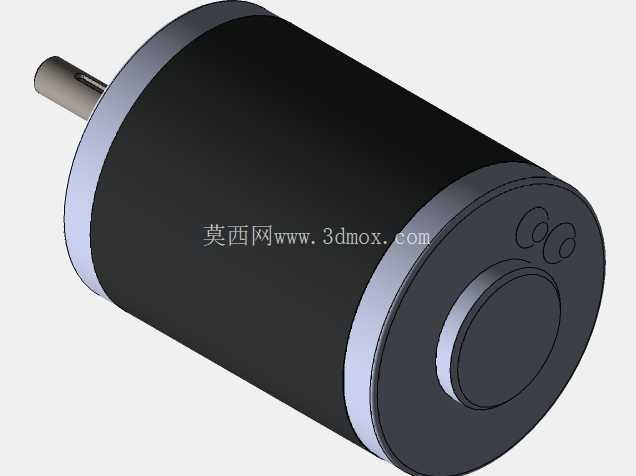

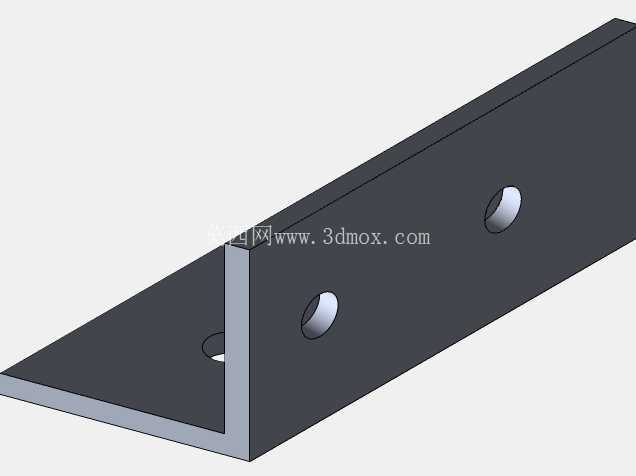

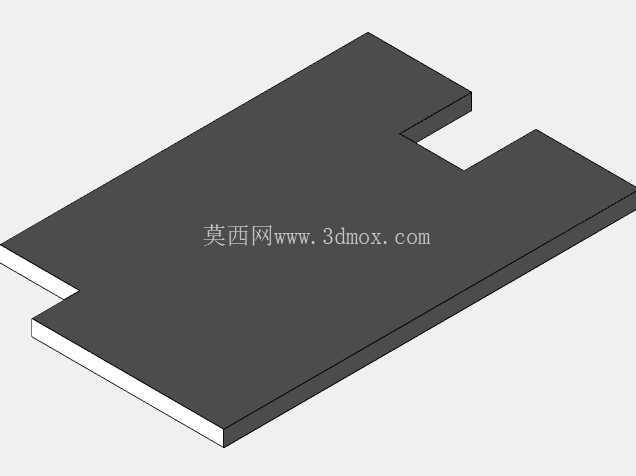

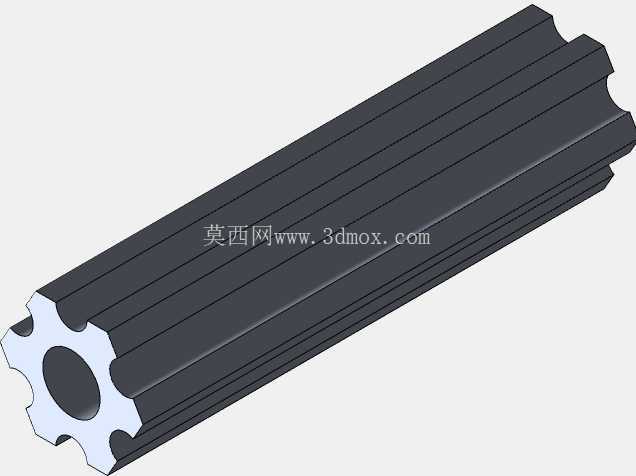

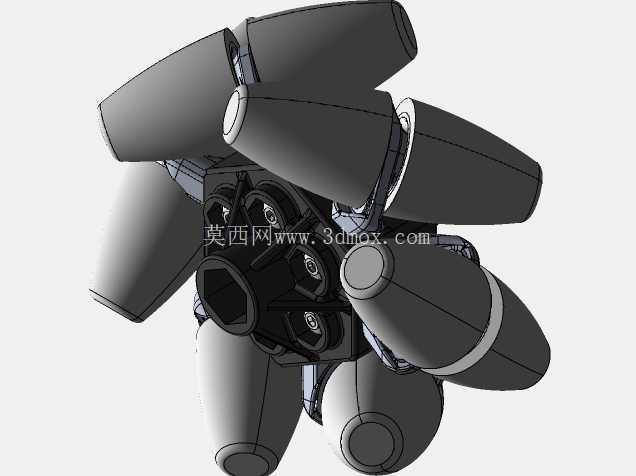

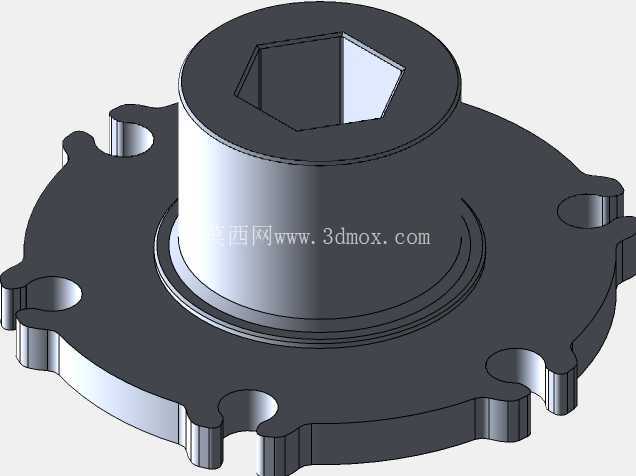

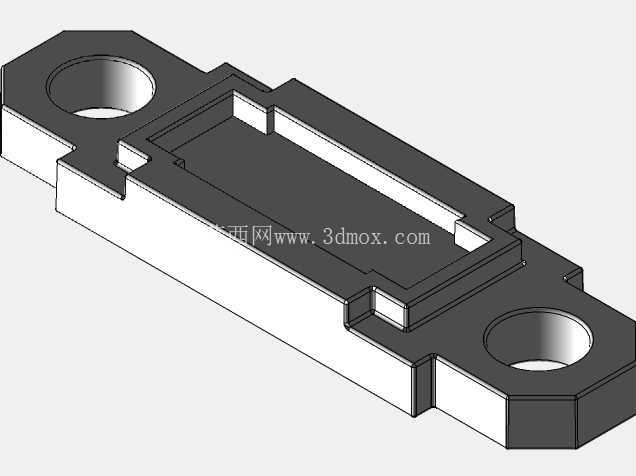

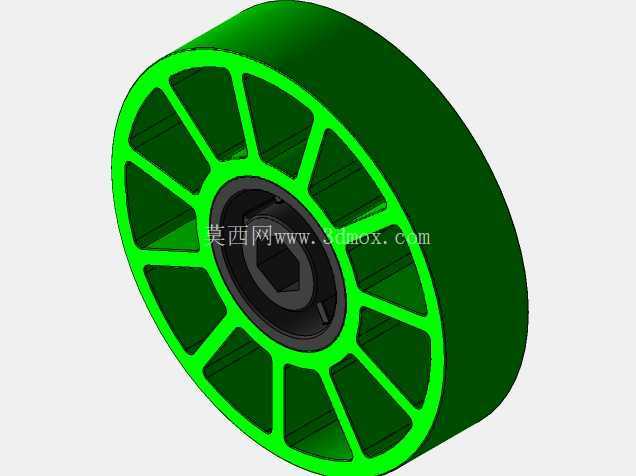

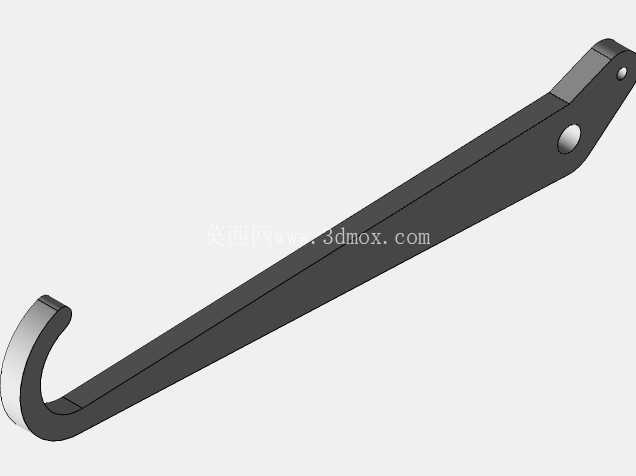

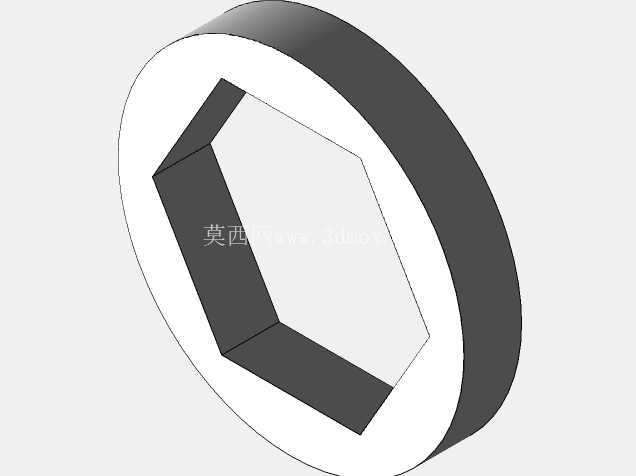

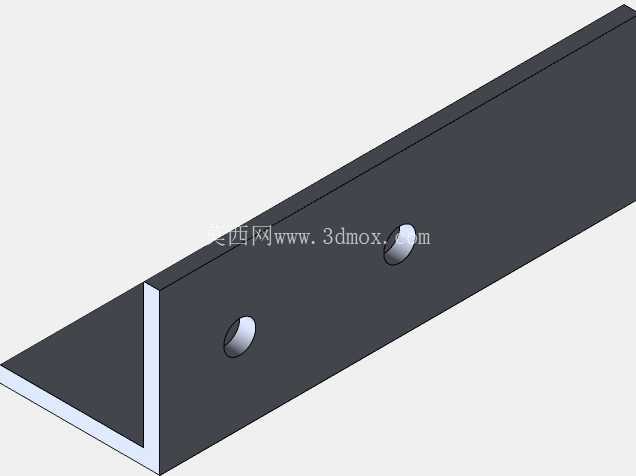

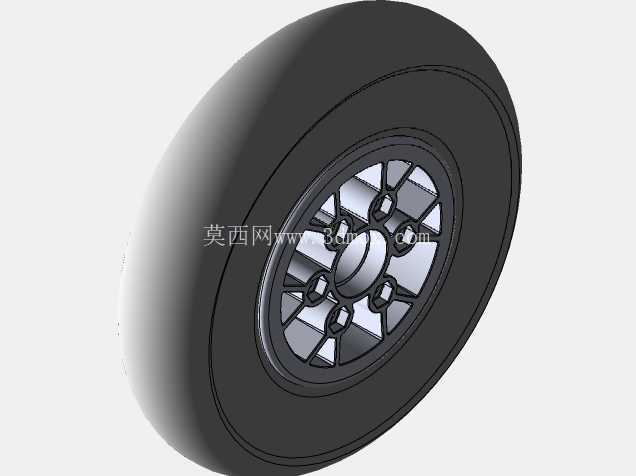

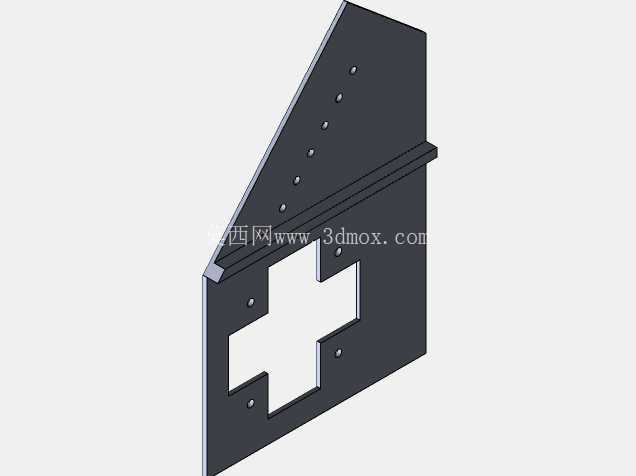

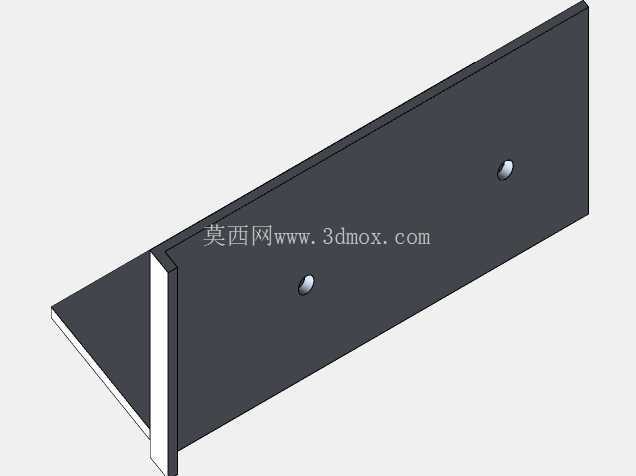

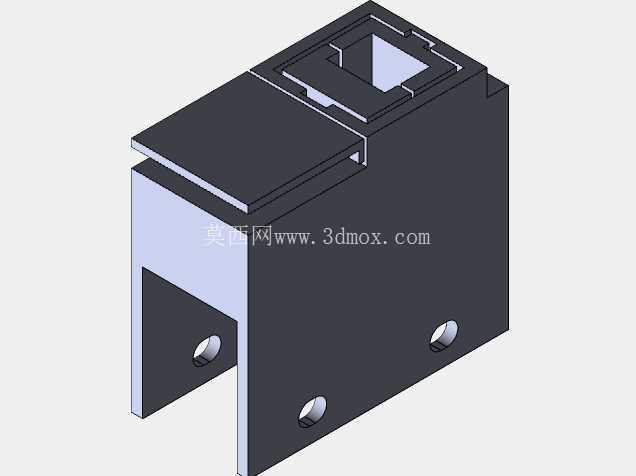

从功能特性上看，该模组采用集成化设计思路，将驱动电机、安装支架、输出轴系整合为一个独立的功能单元，不需要额外搭建复杂的支撑结构即可直接安装使用，大幅降低了机器人整机的装配调试难度。输出轴采用贯穿式设计，可根据实际作业需求在轴端安装不同的执行末端，比如拾取物料的夹爪、行走轮、拨杆等部件，适配不同的赛事任务要求。两侧的安装支架采用折弯钣金结构，支架上预留了多组等距排布的安装孔位，孔位间距匹配常用的铝型材框架安装标准，可直接通过螺栓与机器人的主体铝型材框架连接，不需要额外加工转接件，安装调整时可根据整机布局需求灵活选择安装孔位，调整模组的伸出长度与安装角度，适配不同的整机布局方案。

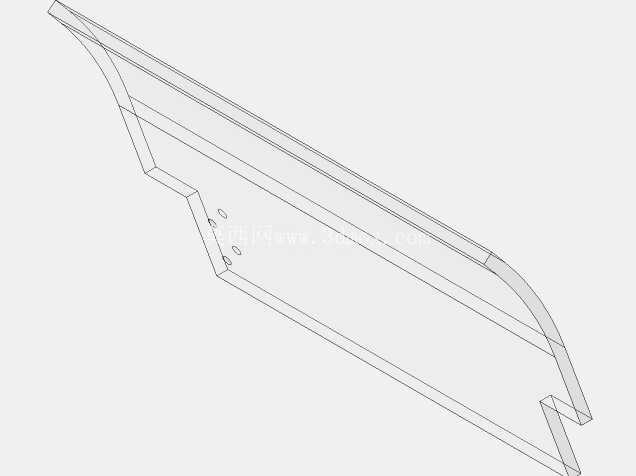

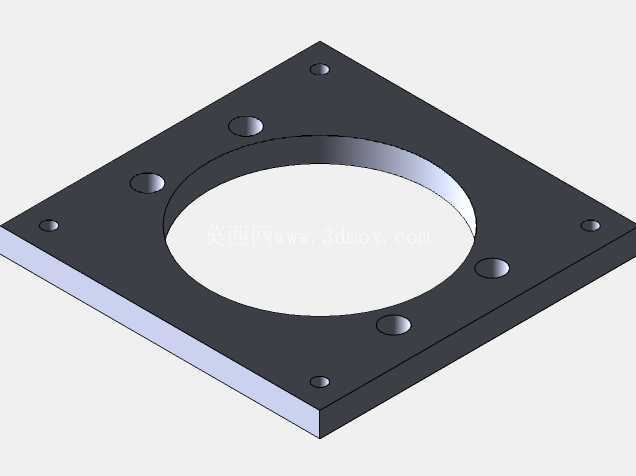

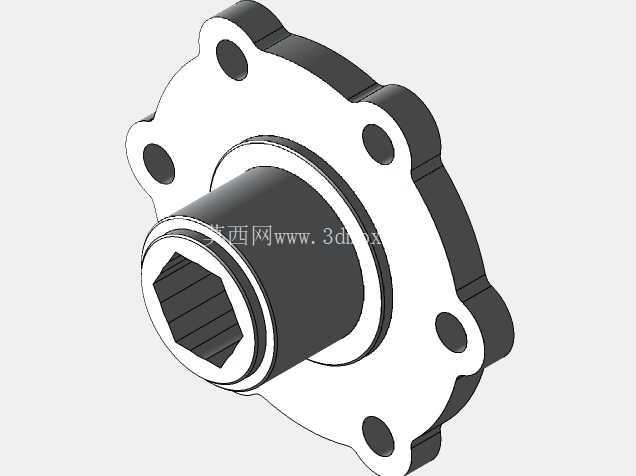

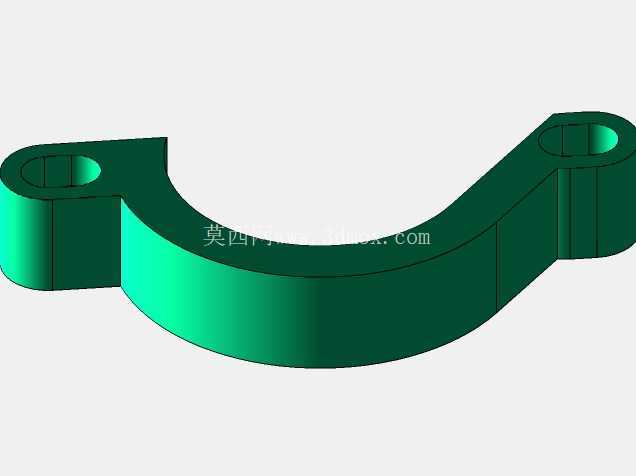

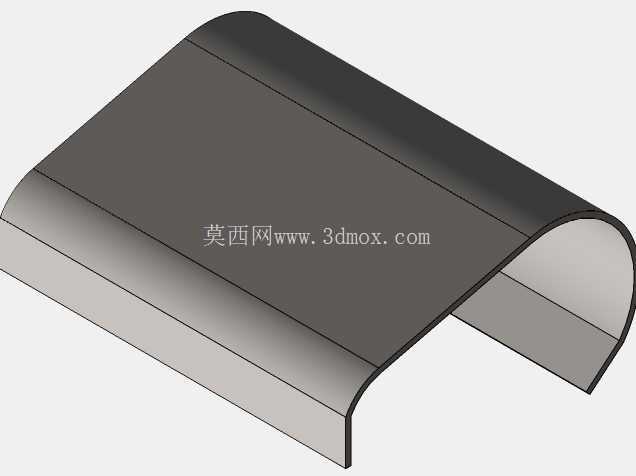

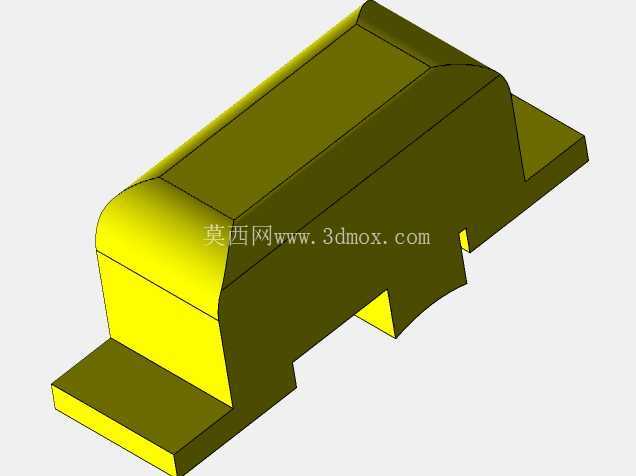

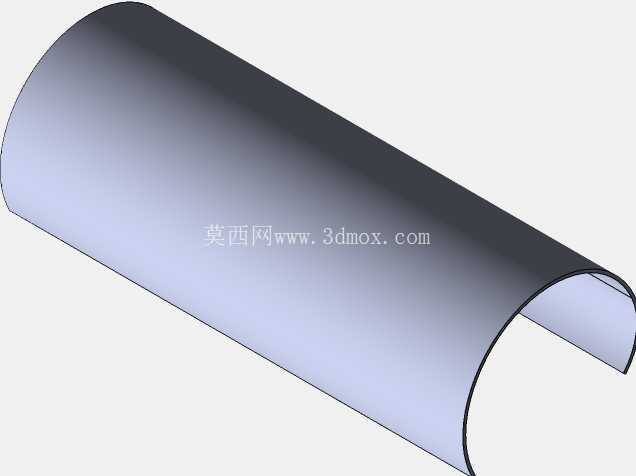

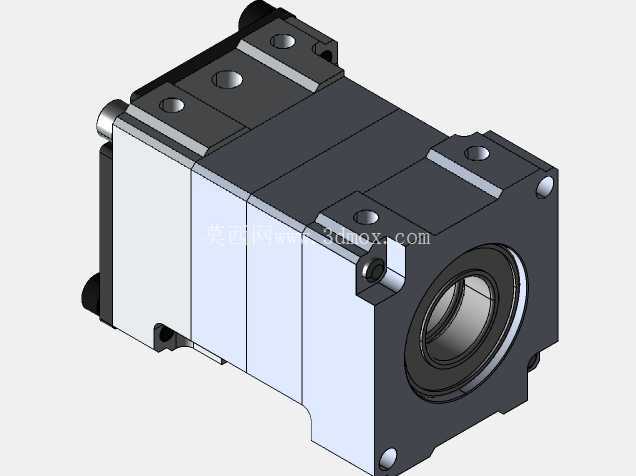

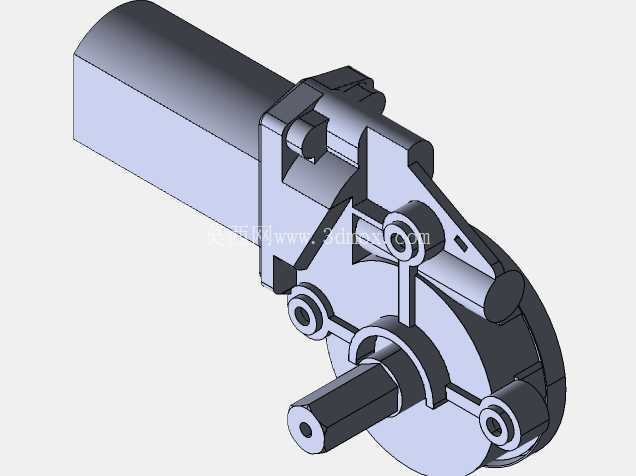

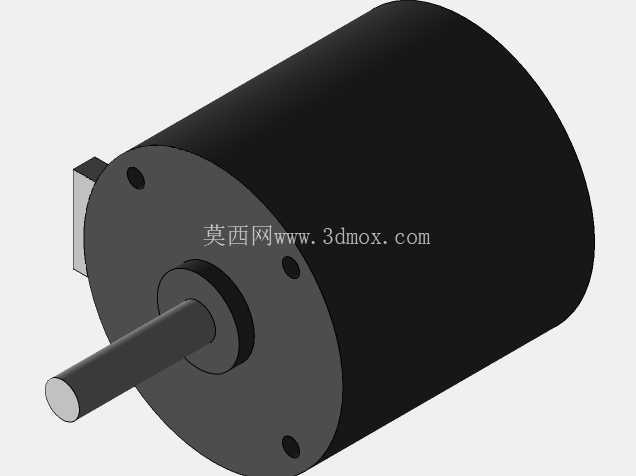

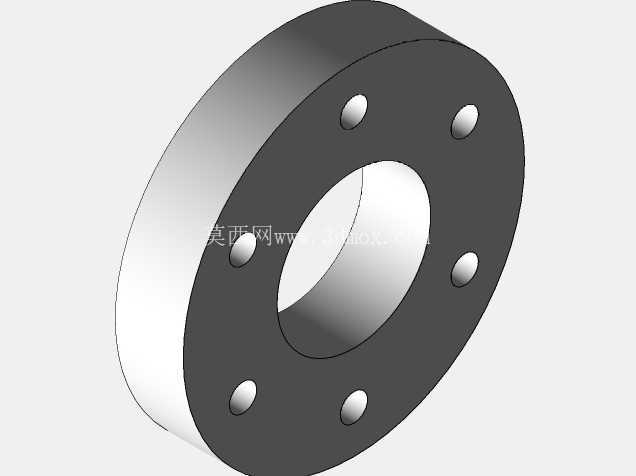

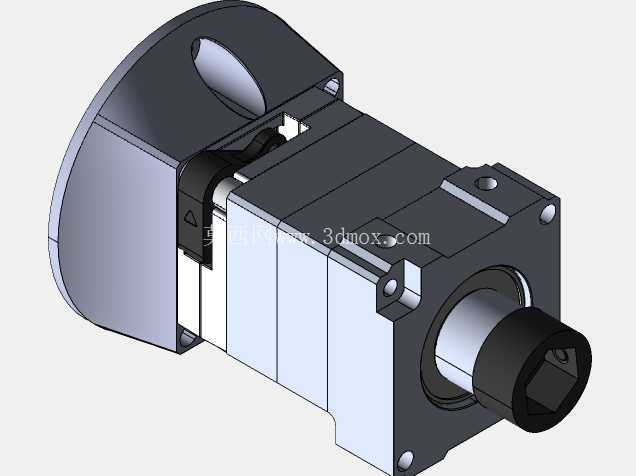

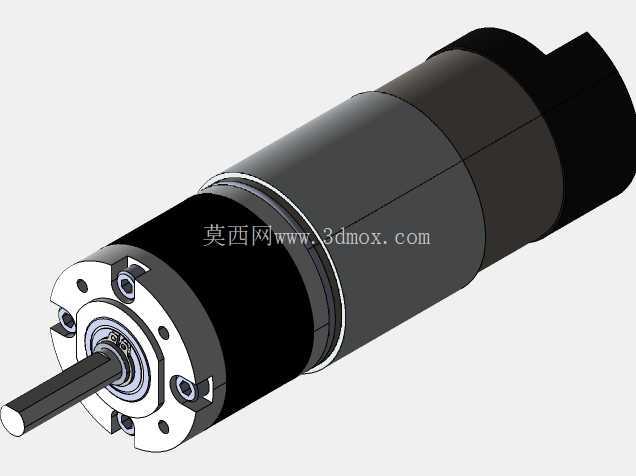

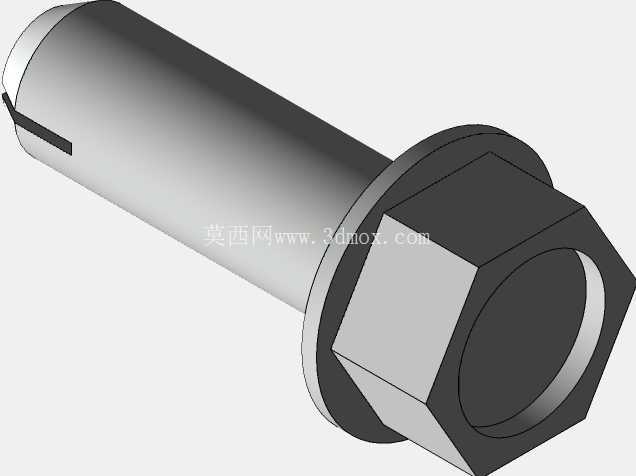

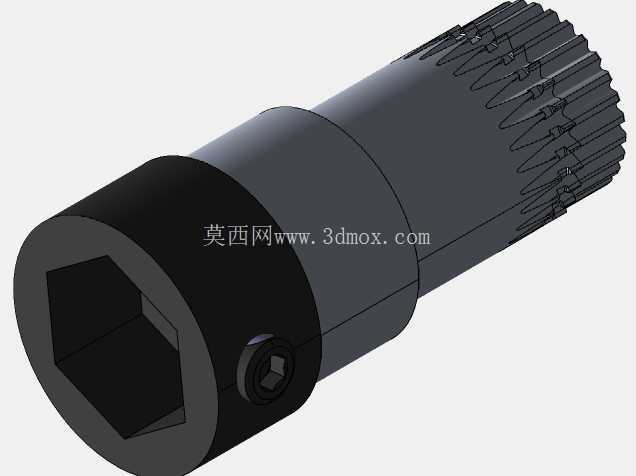

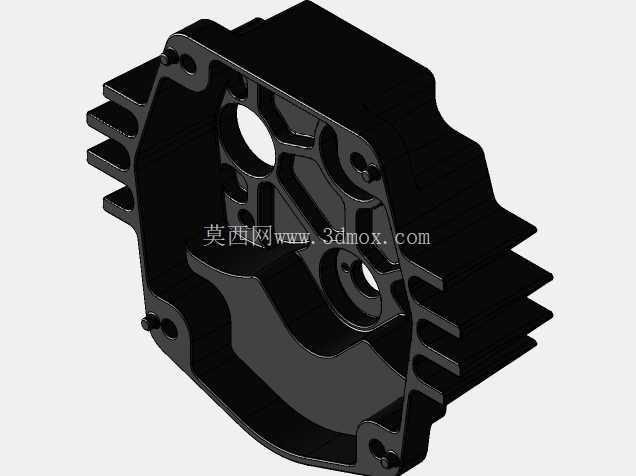

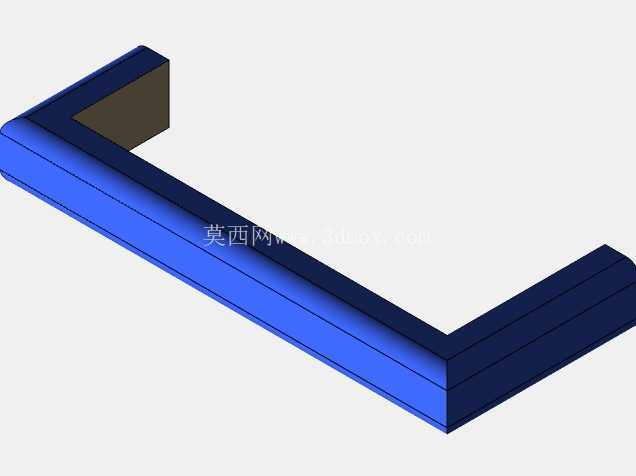

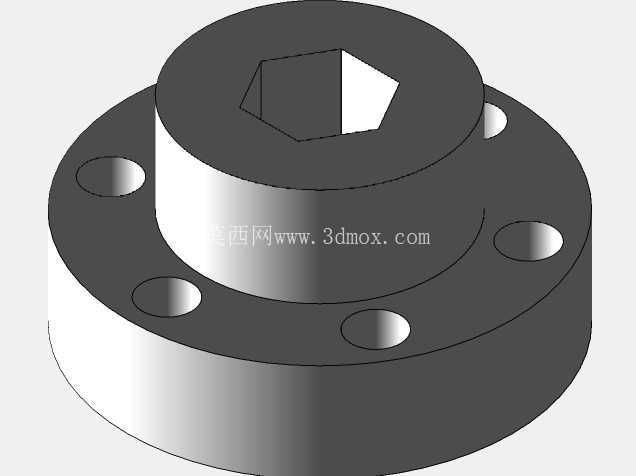

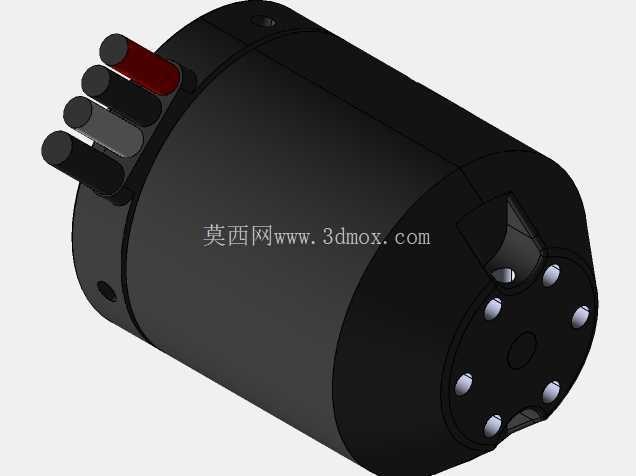

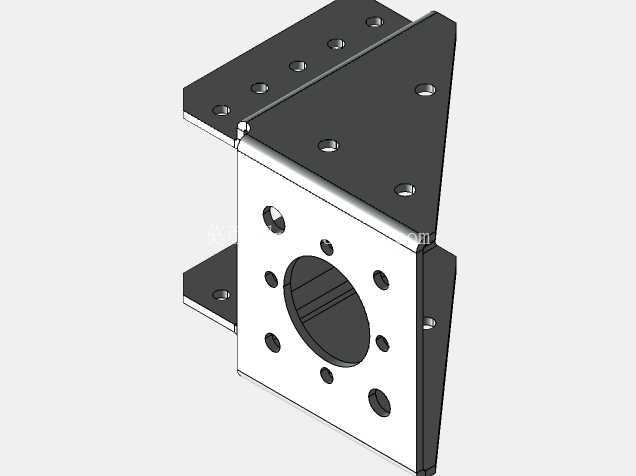

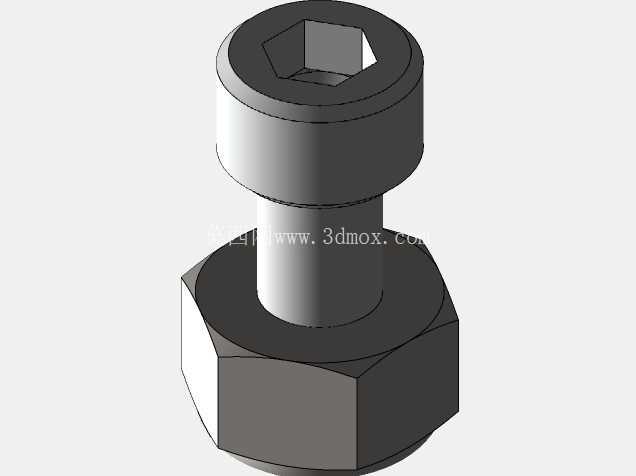

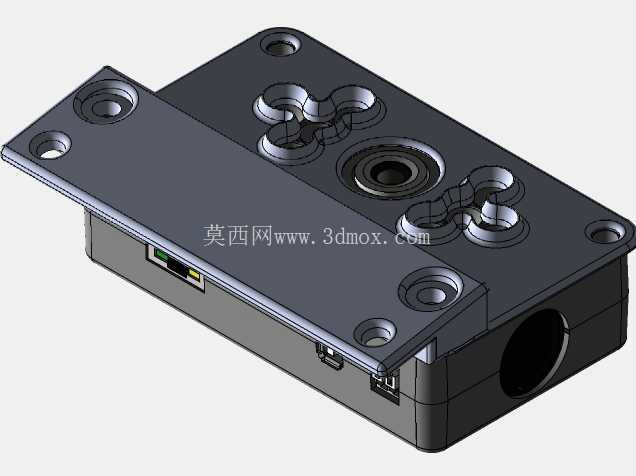

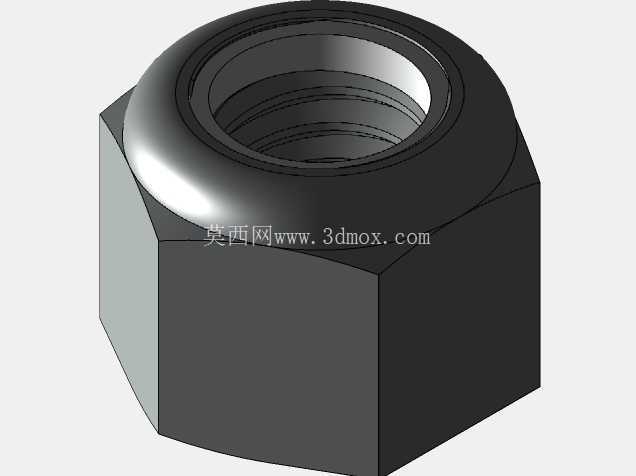

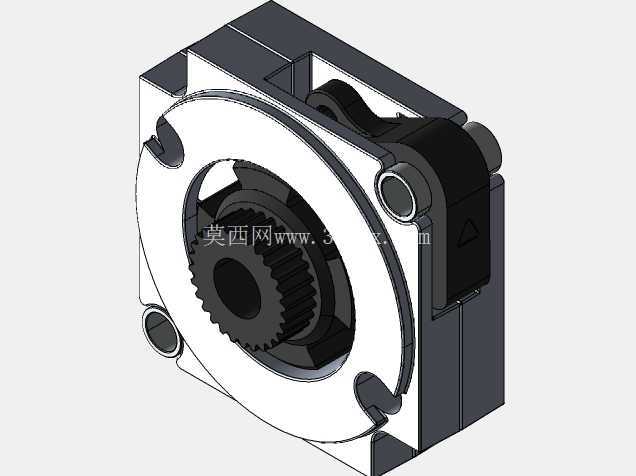

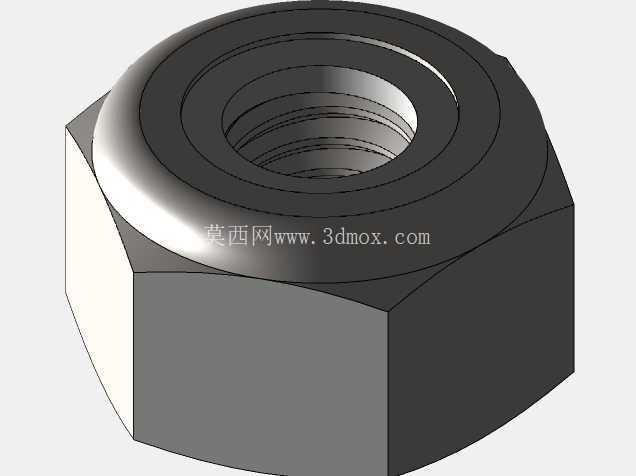

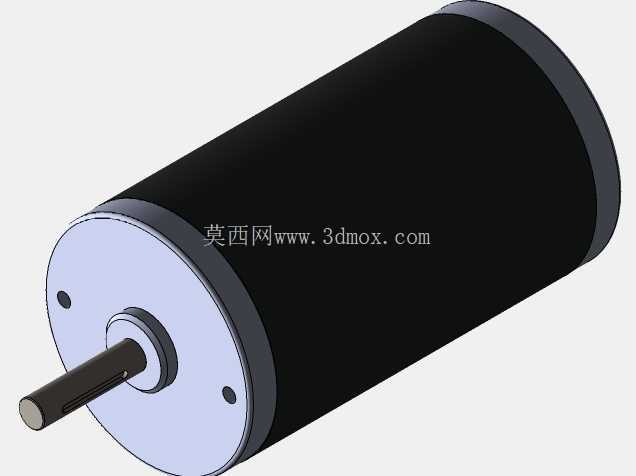

设计思路上，该模组优先考虑了赛事场景下的快速拆装与维护需求，所有连接部位均采用标准螺栓连接，没有焊接或者铆接的不可拆结构，当赛事中出现部件损坏时，可快速拆解更换故障零件，不需要整体替换模组，减少备赛与赛事过程中的维护成本。结构强度设计上，安装支架采用加厚钣金材质，在电机与支架的连接部位额外增加了折弯加强筋，避免大扭矩输出时支架出现变形；输出轴与电机输出端采用刚性联轴器连接，保证扭矩传递的同轴度，减少高速转动下的轴系抖动，提升动力输出的稳定性。电机的安装位置采用下沉式布局，将电机主体嵌入两侧支架形成的容纳空间内，既缩短了模组的整体轴向长度，减少整机占用的空间，也能通过两侧支架对电机形成侧面防护，避免赛事对抗过程中外部撞击直接损坏电机外壳。

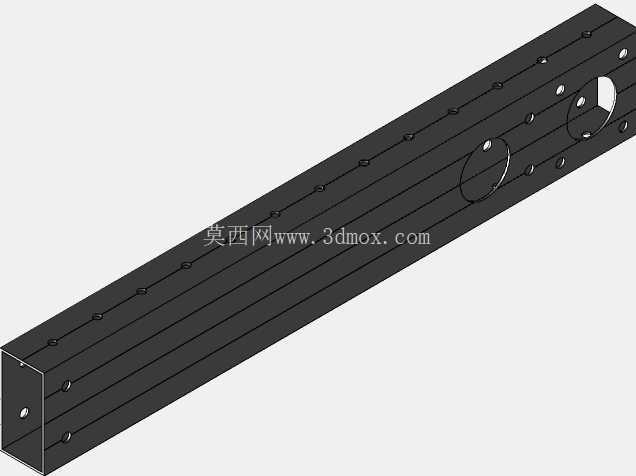

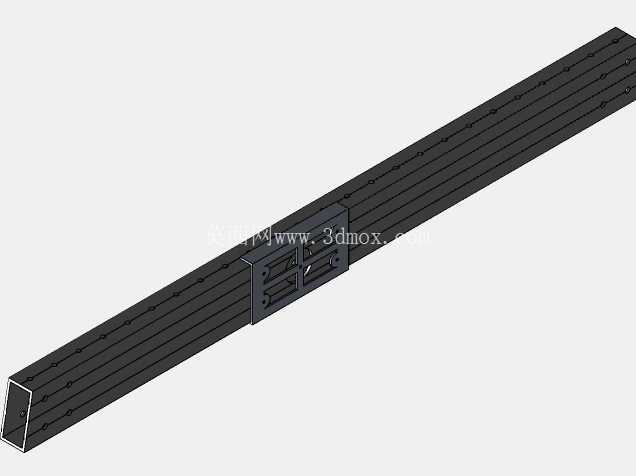

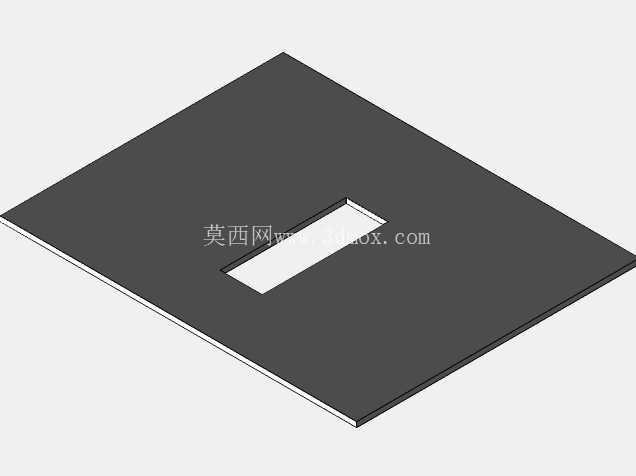

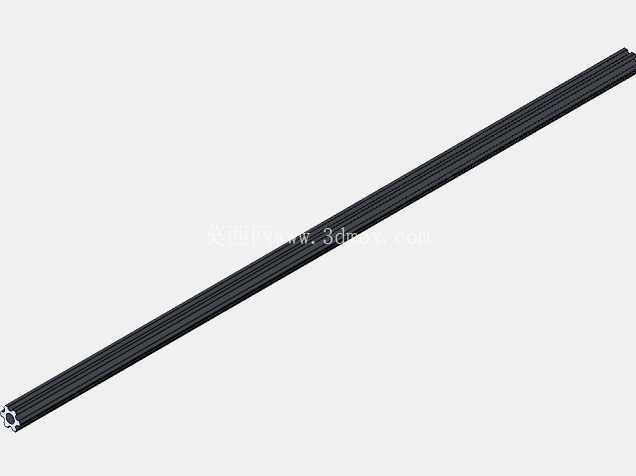

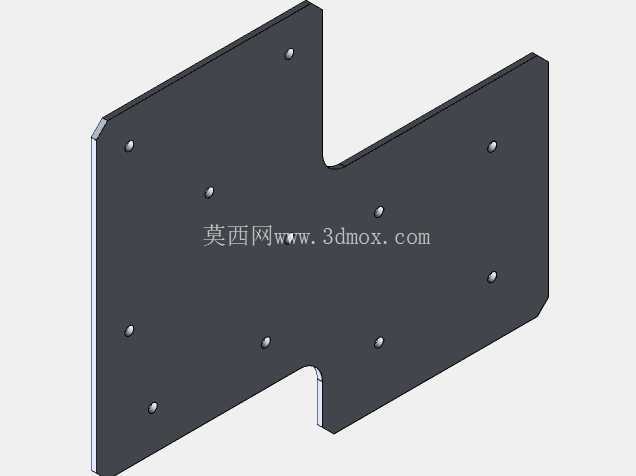

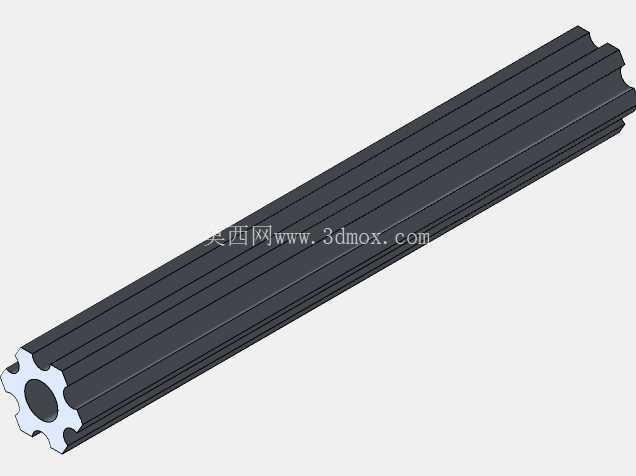

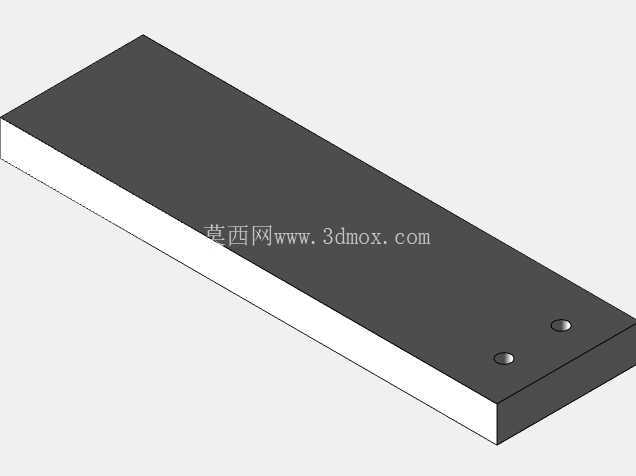

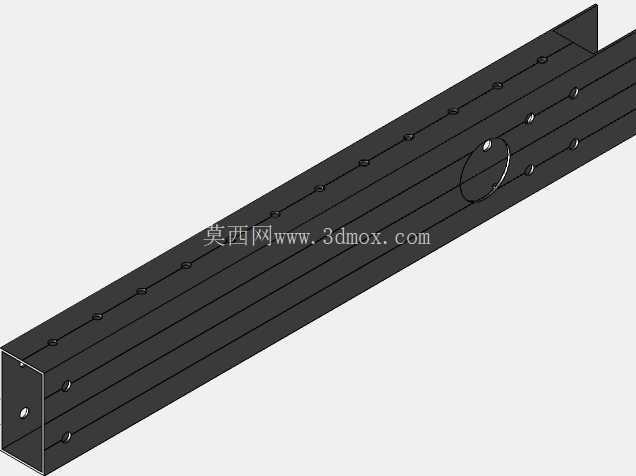

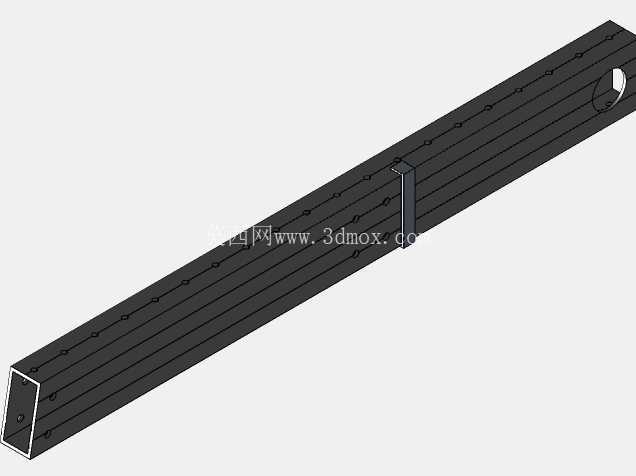

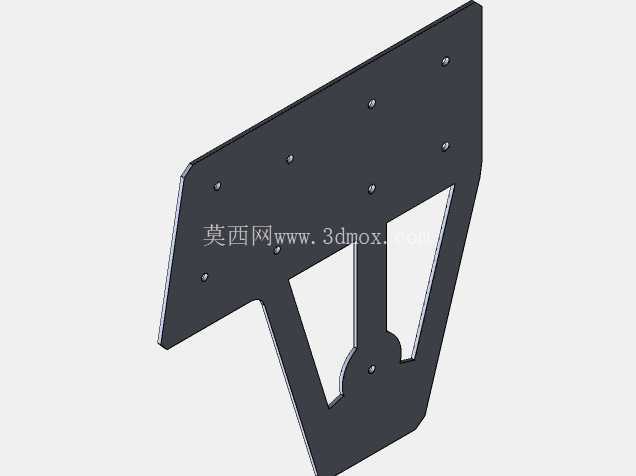

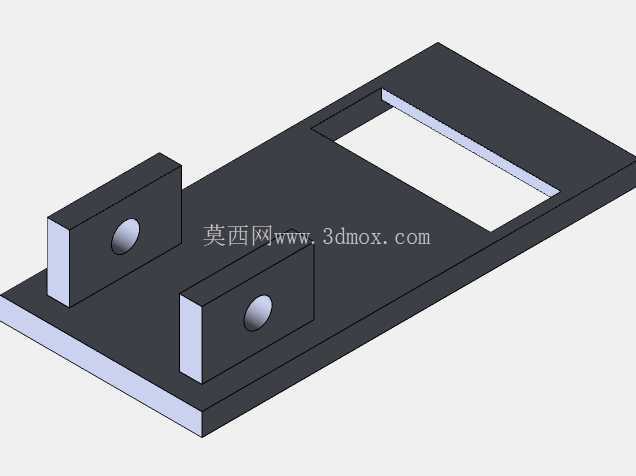

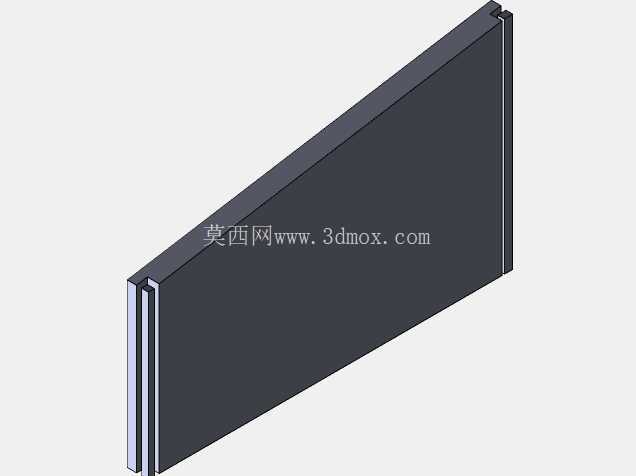

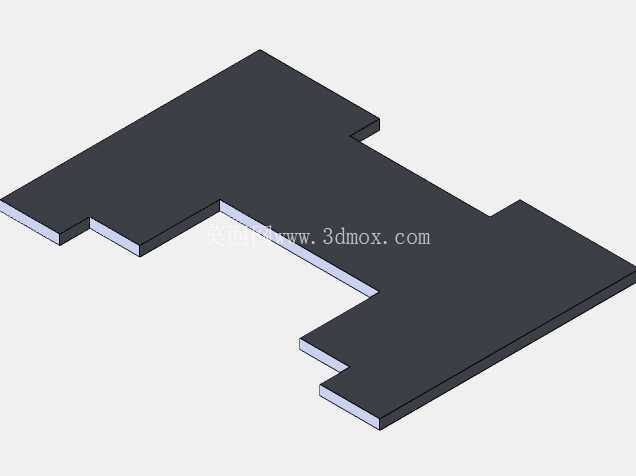

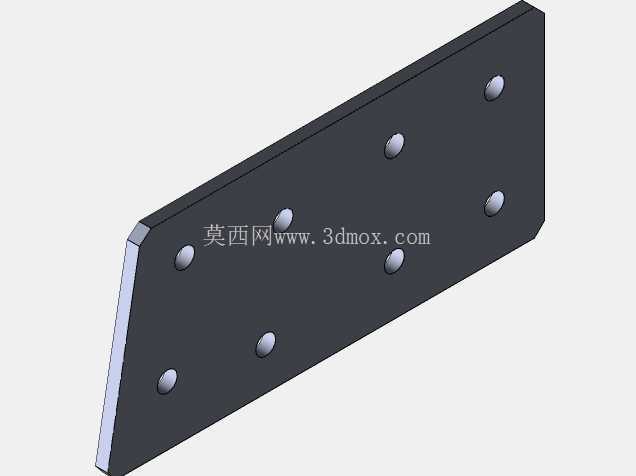

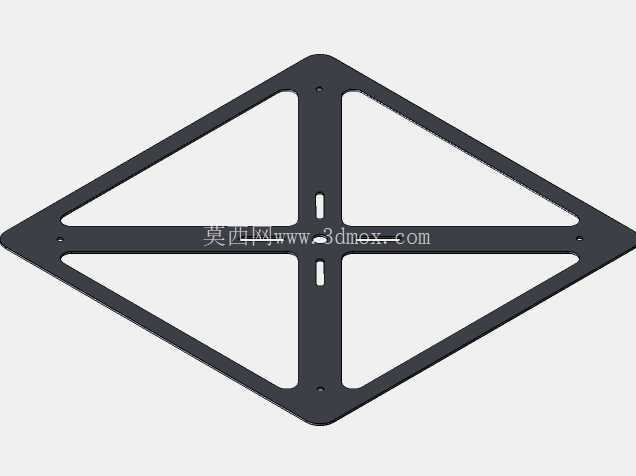

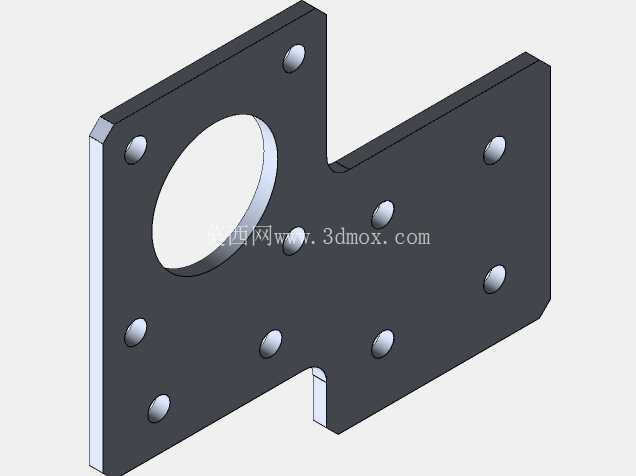

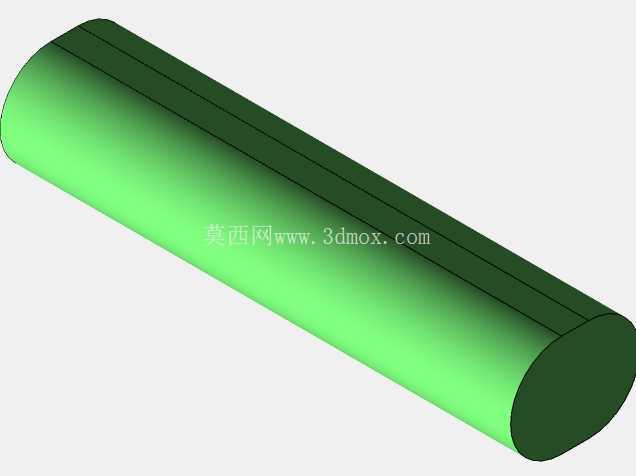

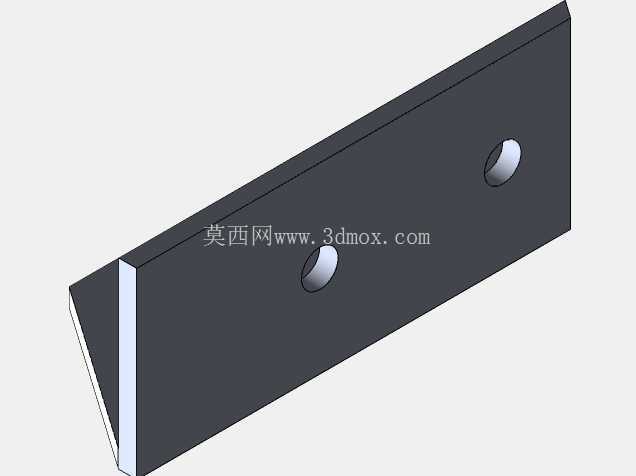

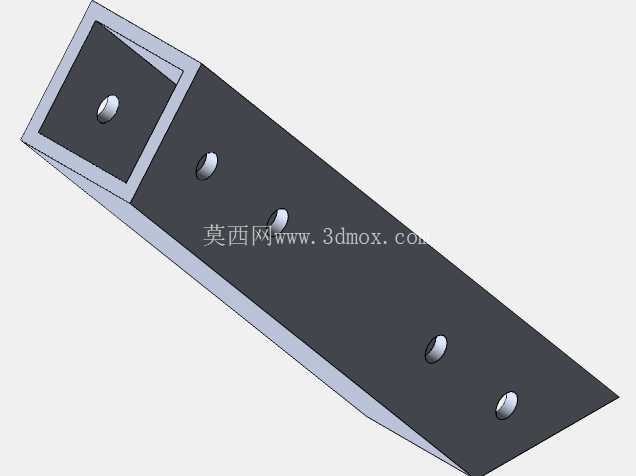

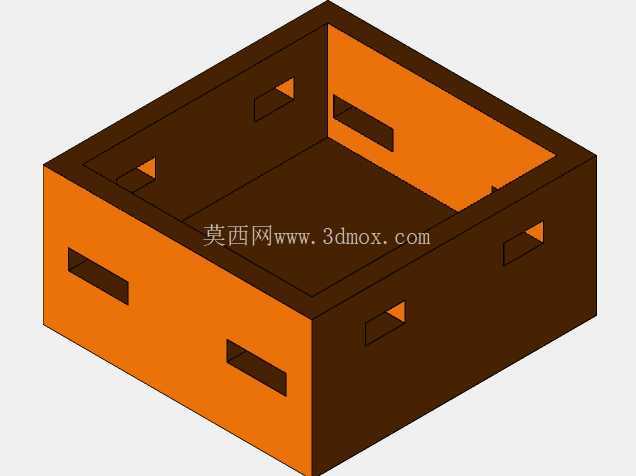

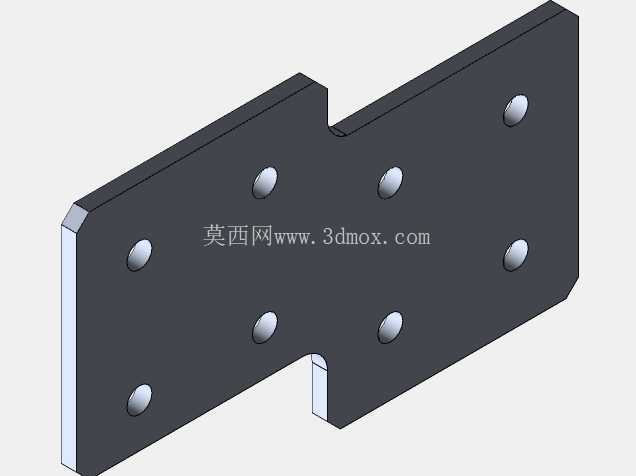

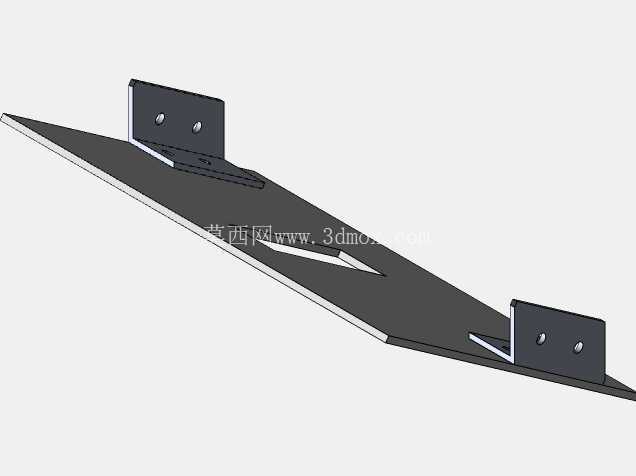

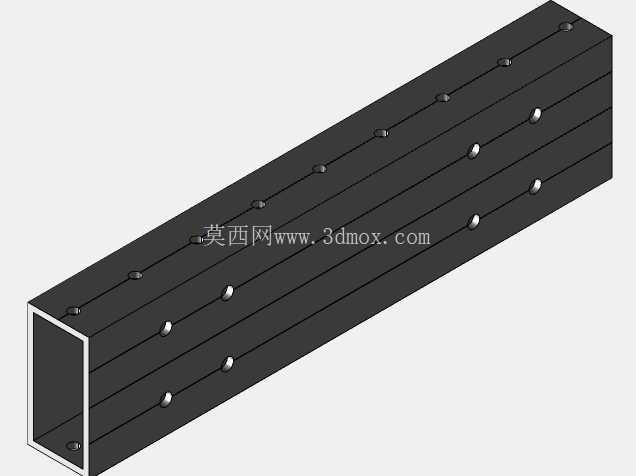

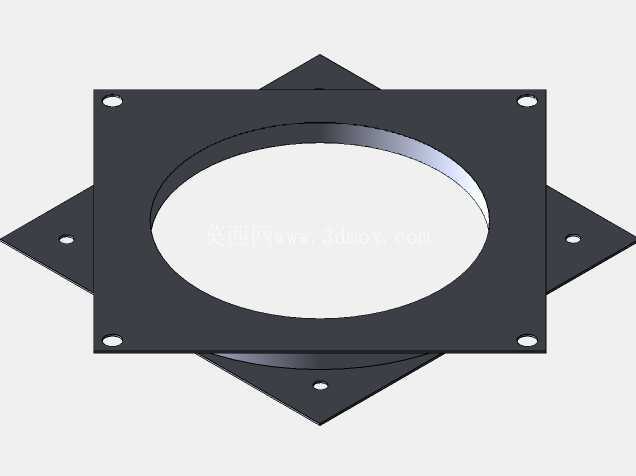

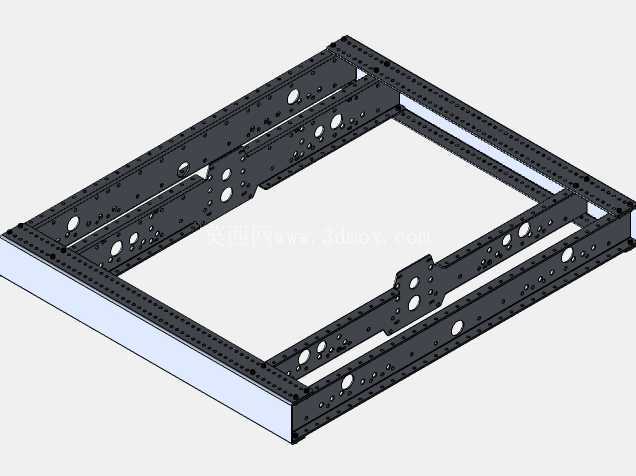

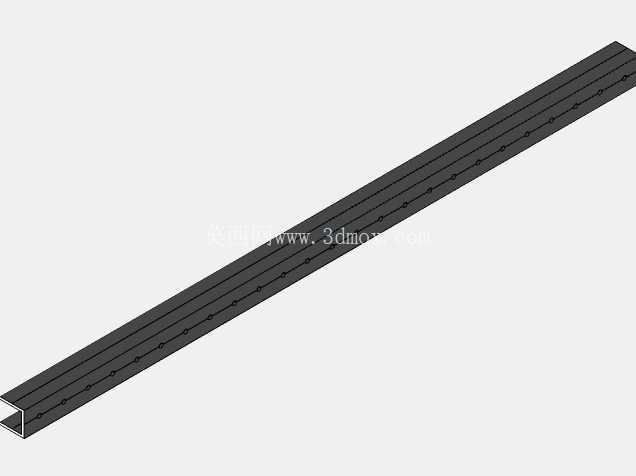

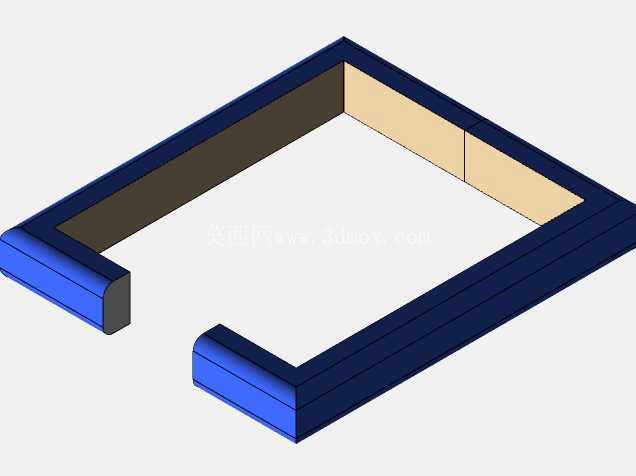

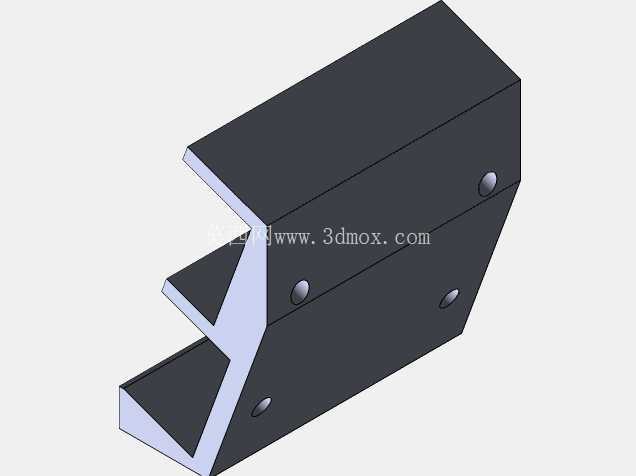

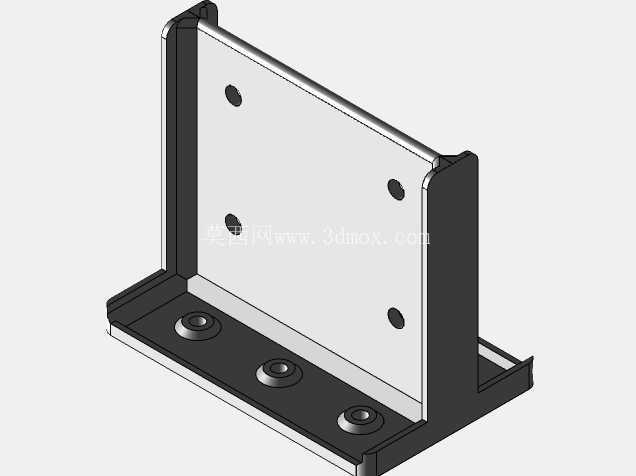

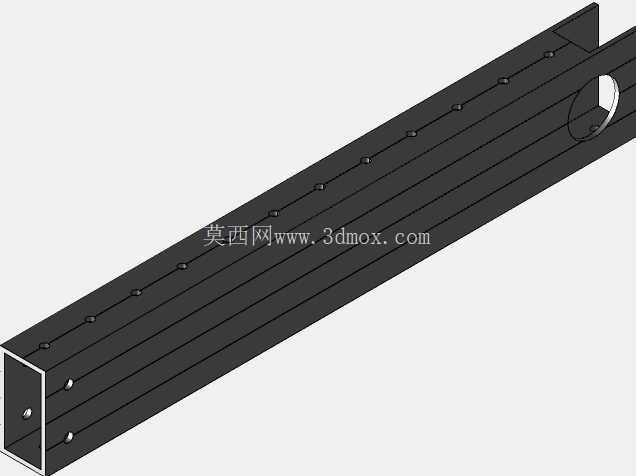

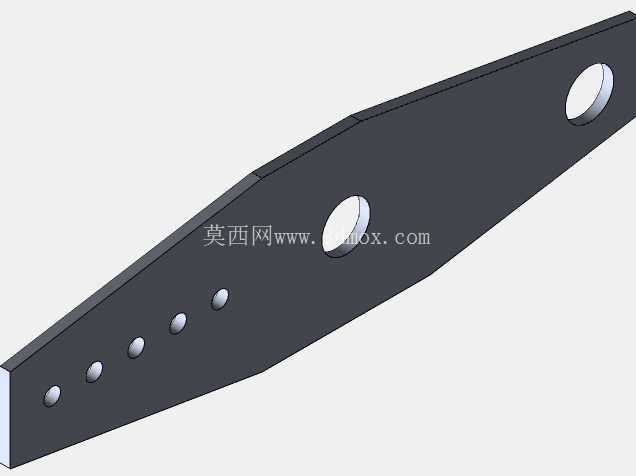

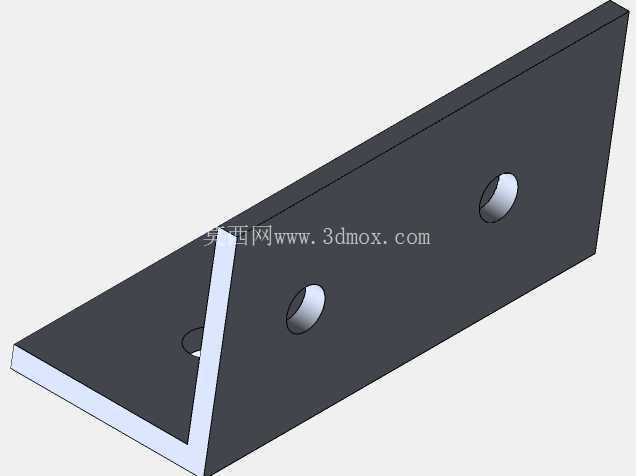

从安装边界与尺寸适配来看，该模组的整体轮廓为长方体结构，两侧安装板的外侧平面为安装基准面，安装时需要保证基准面与框架安装面完全贴合，避免出现安装间隙导致连接刚性不足。输出轴的伸出长度可根据实际需求调整，默认状态下轴端伸出安装板的长度满足常规执行末端的安装需求，若需要安装更长的执行部件，可更换对应长度的输出轴，不需要改动支架与电机的安装结构。模组的径向尺寸以电机的外径为最大边界，安装时需要在电机周边预留不小于10mm的散热间隙，保证电机长时间高负载运行时的散热效果，避免电机过热导致动力输出下降。安装孔位的排布沿支架长度方向等距设置，相邻孔位的中心距与标准工业铝型材的槽间距匹配，可直接配合T型螺栓完成快速固定，安装时可根据整机的重心分布调整模组的安装位置，将整机重心控制在合理范围内，避免机器人运行过程中出现倾翻。

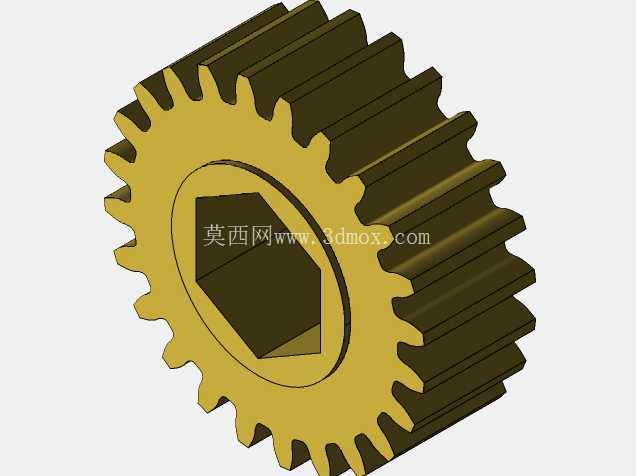

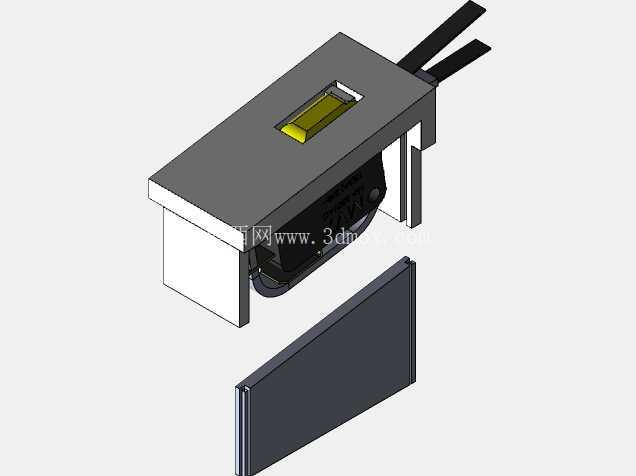

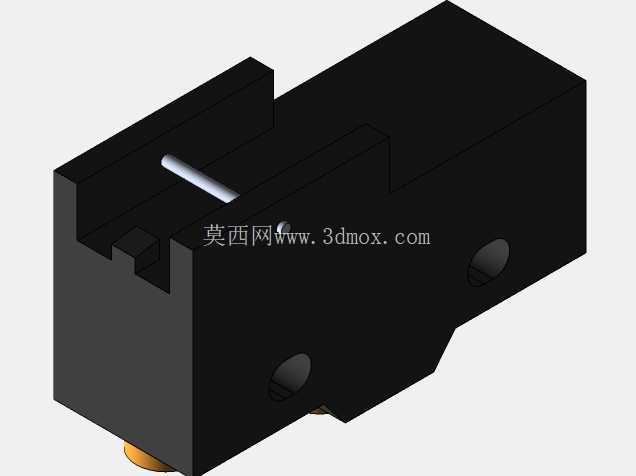

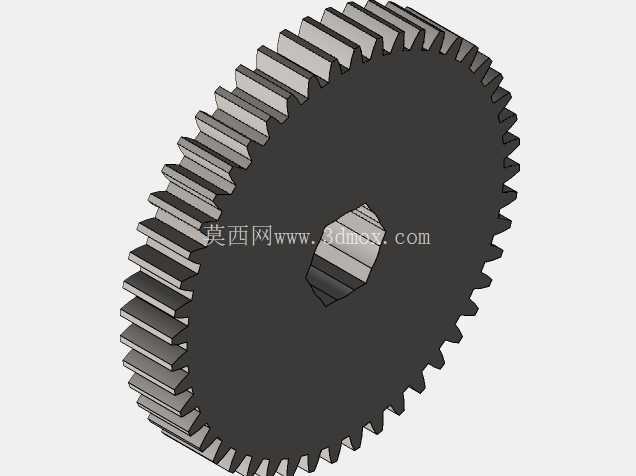

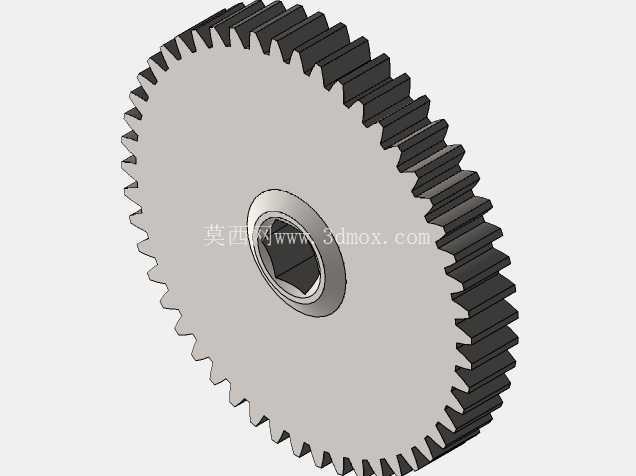

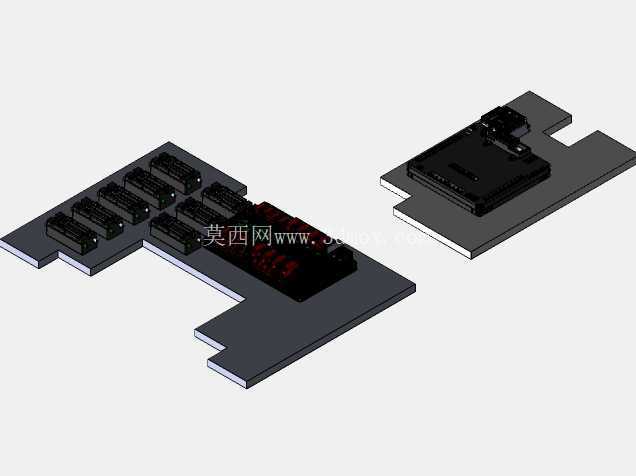

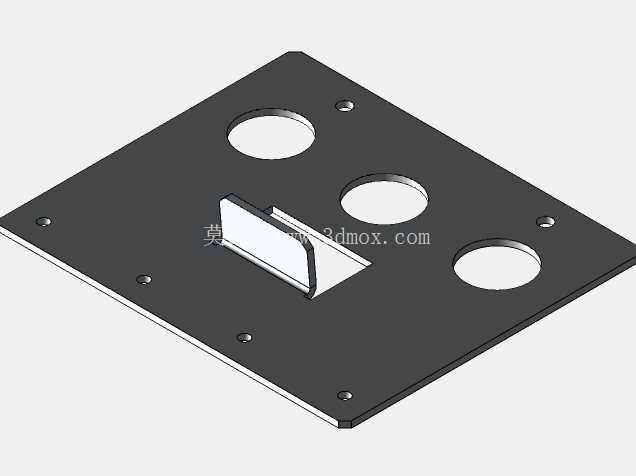

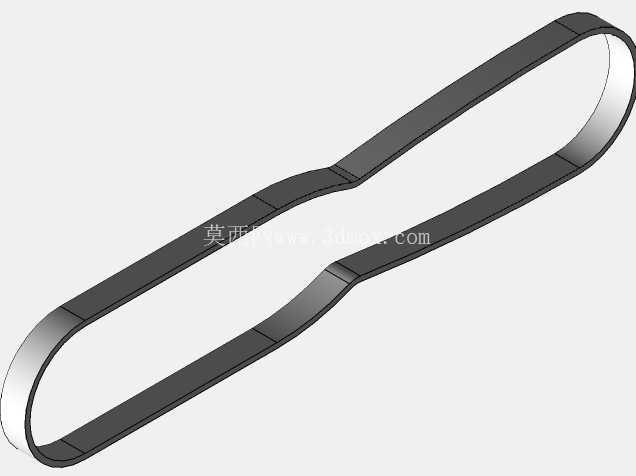

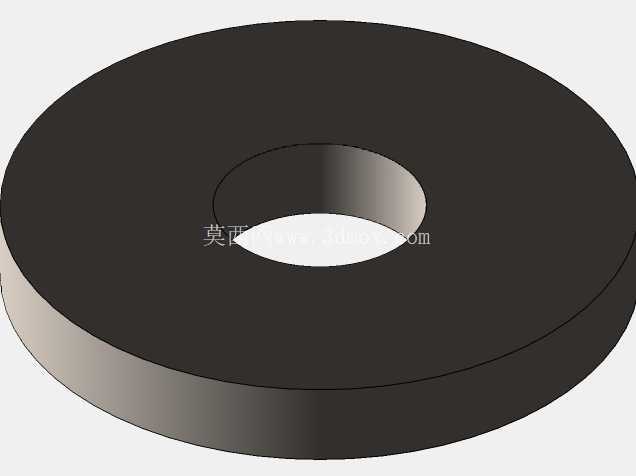

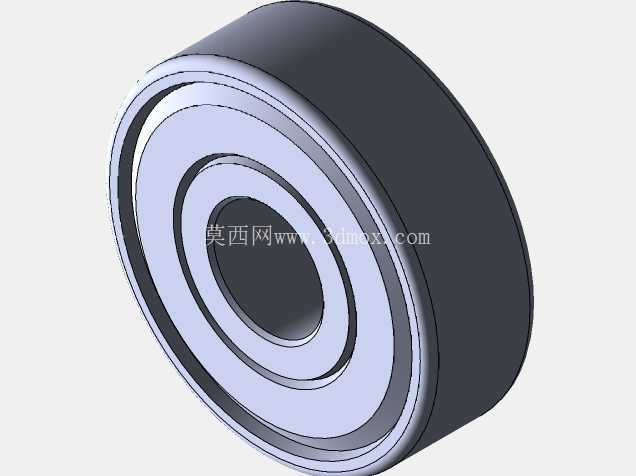

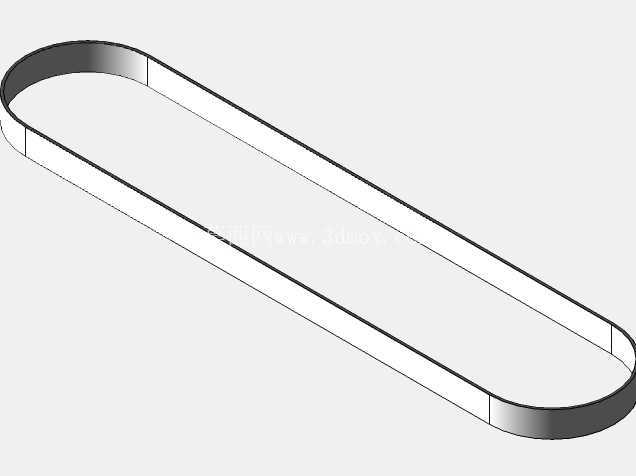

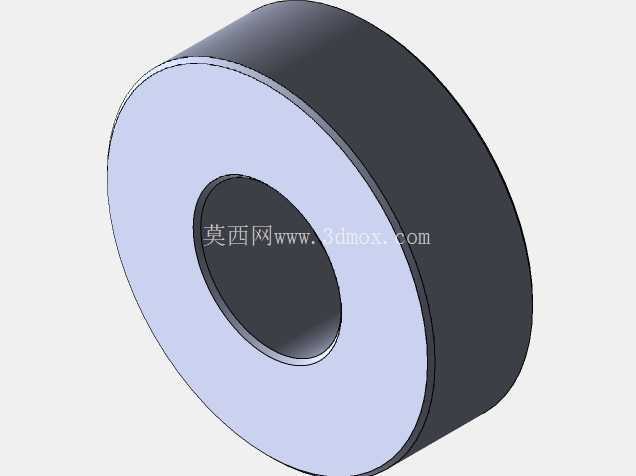

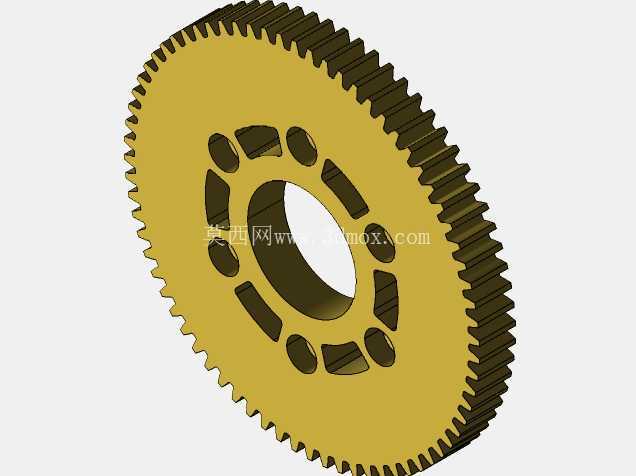

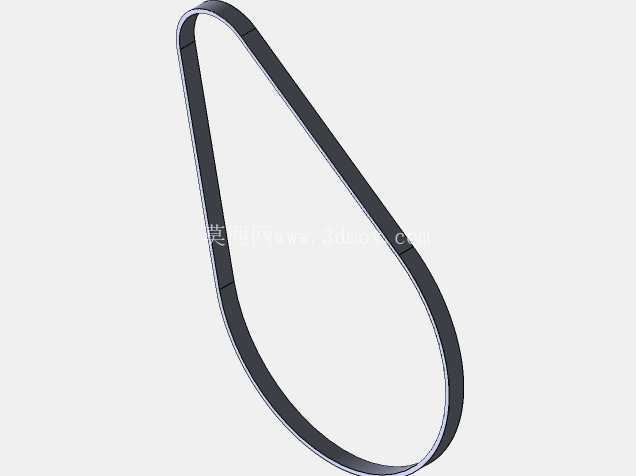

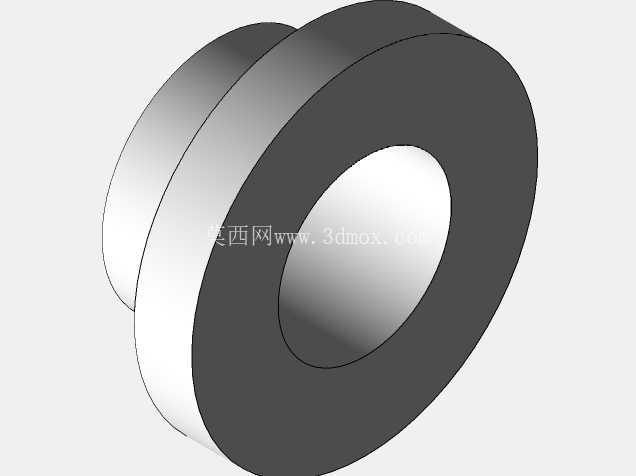

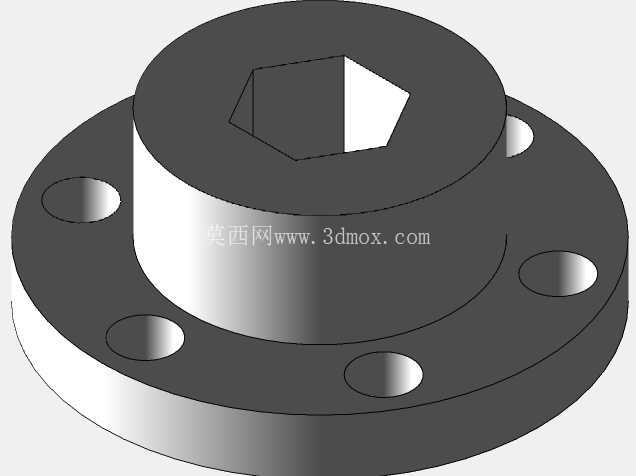

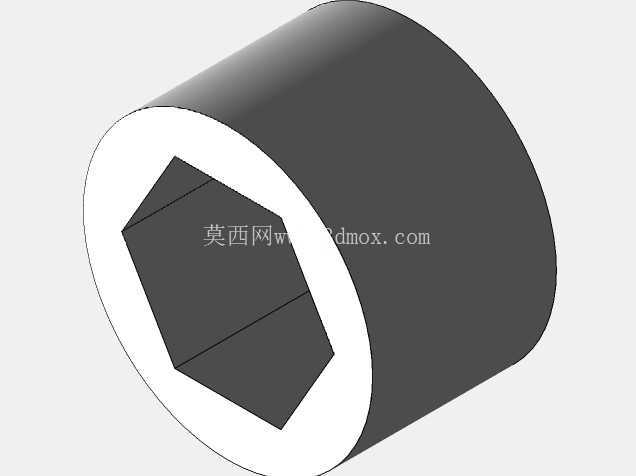

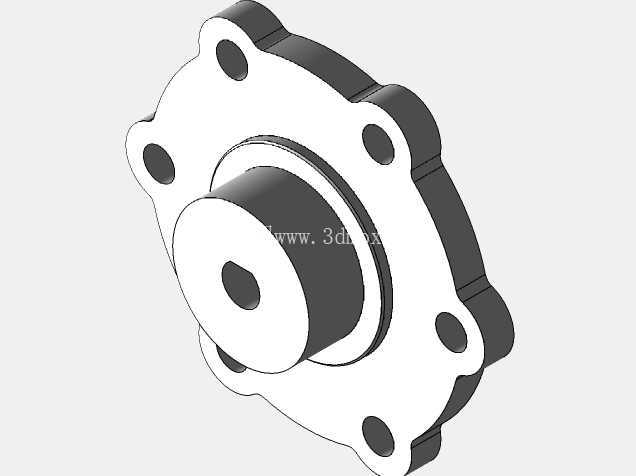

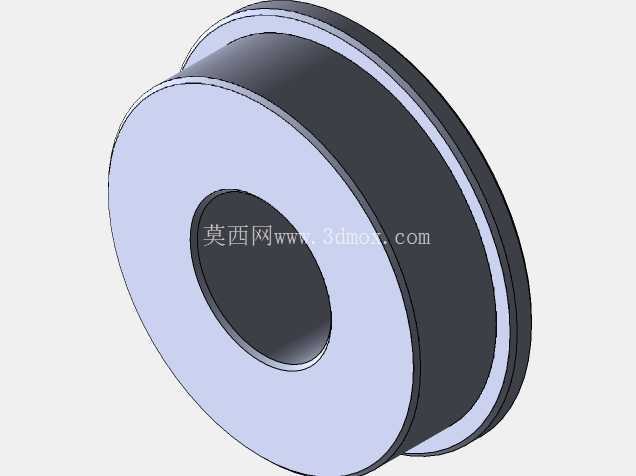

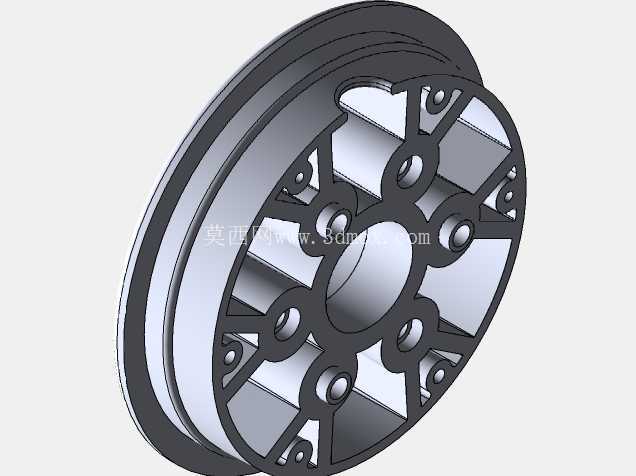

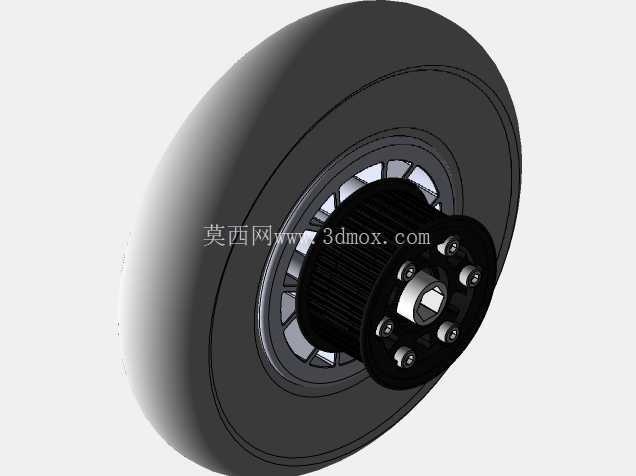

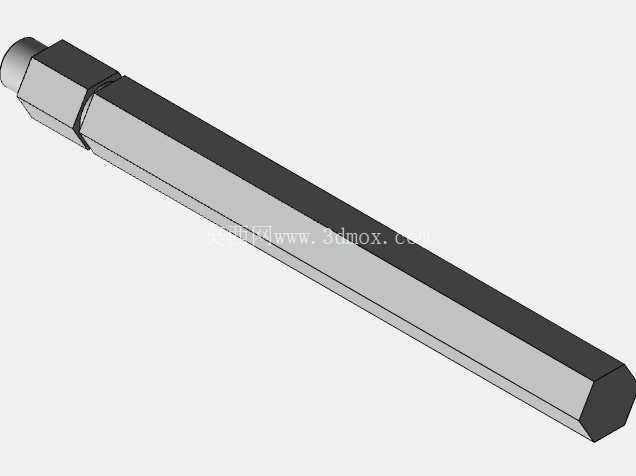

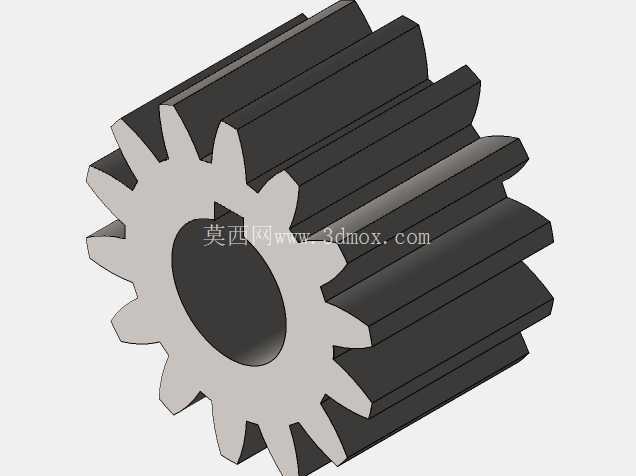

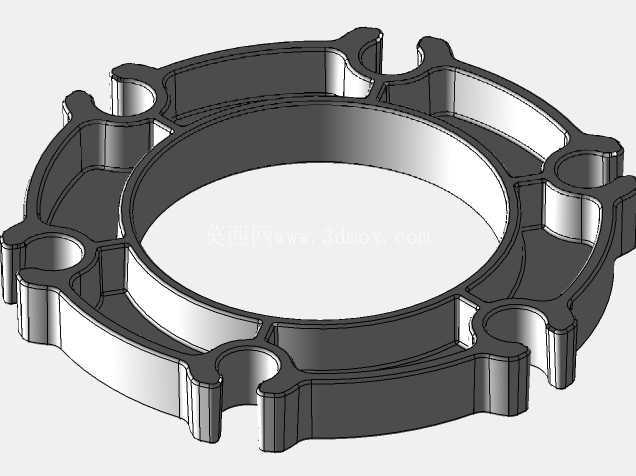

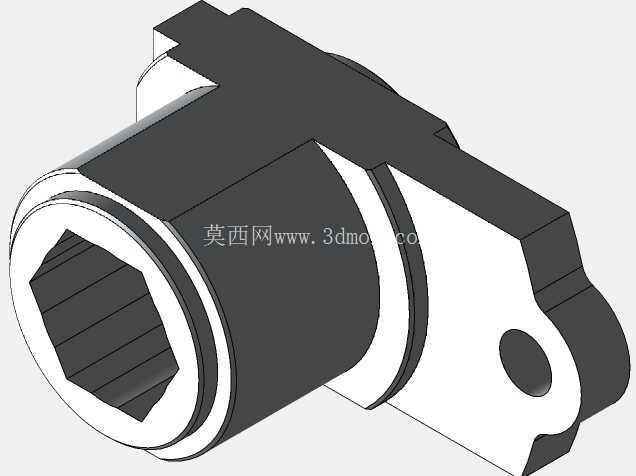

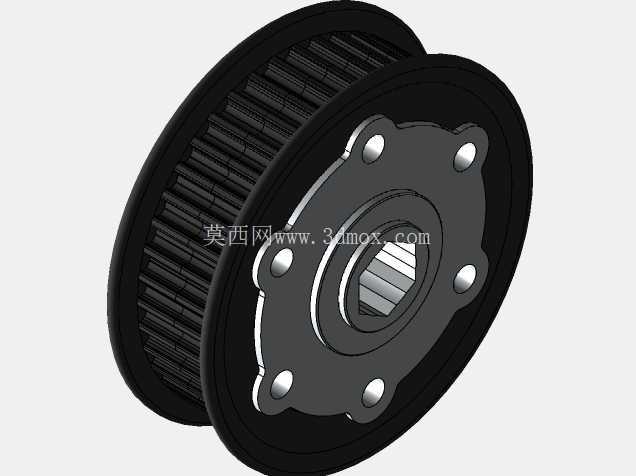

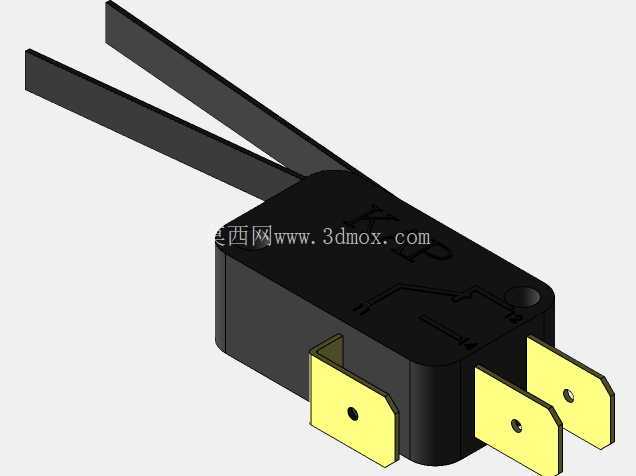

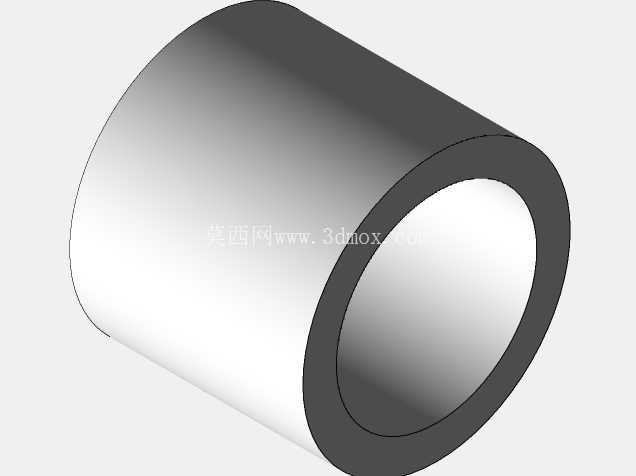

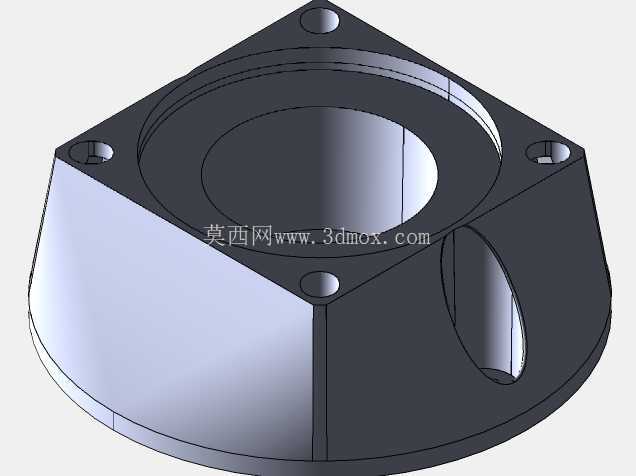

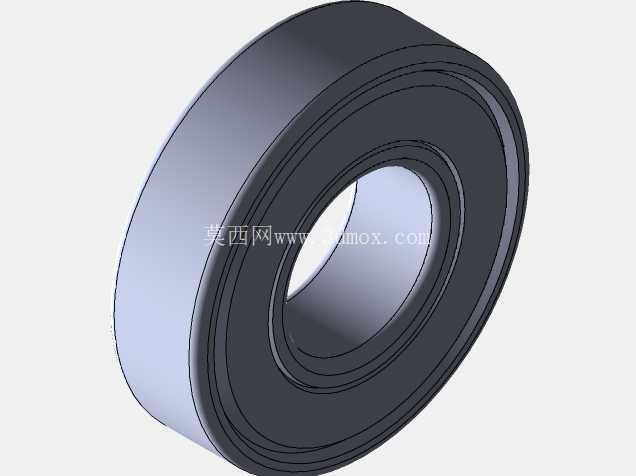

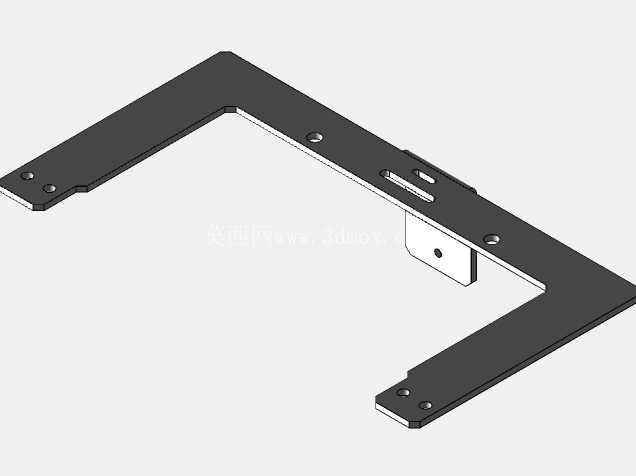

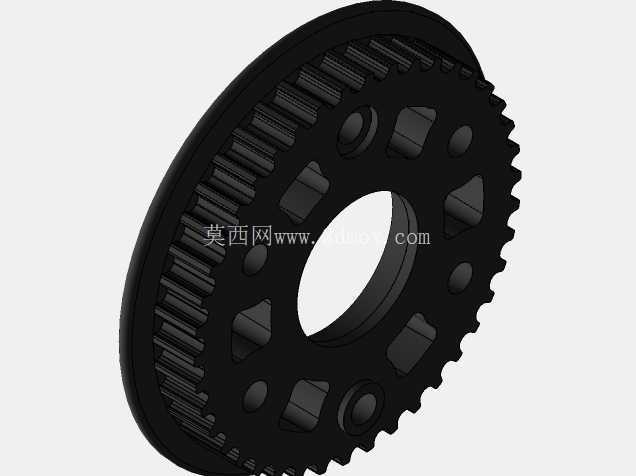

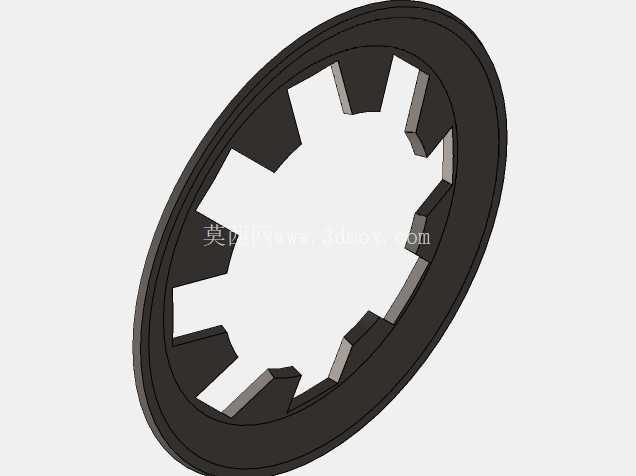

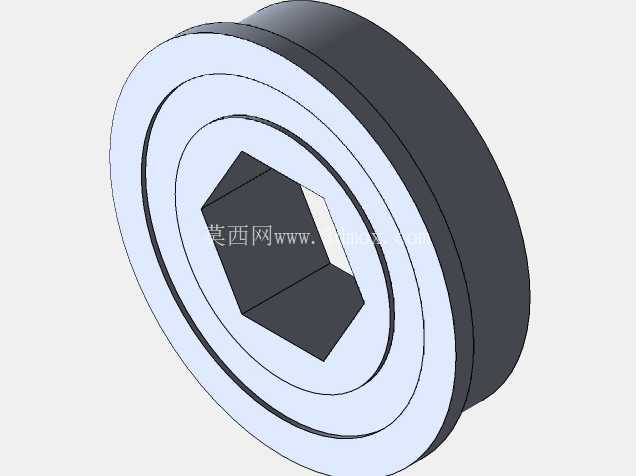

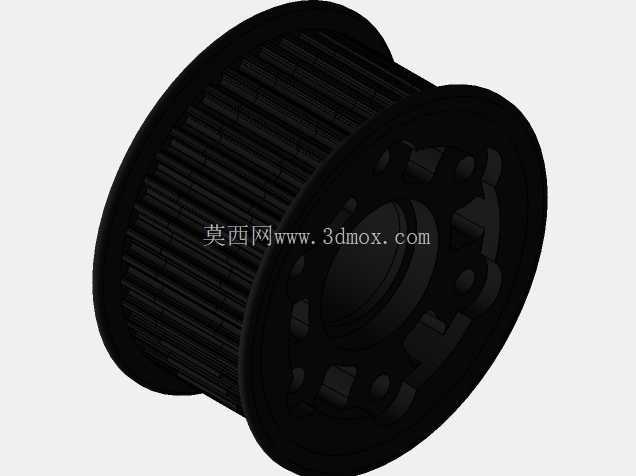

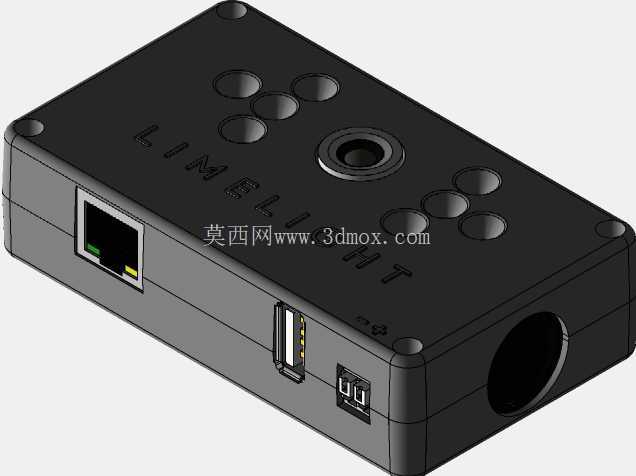

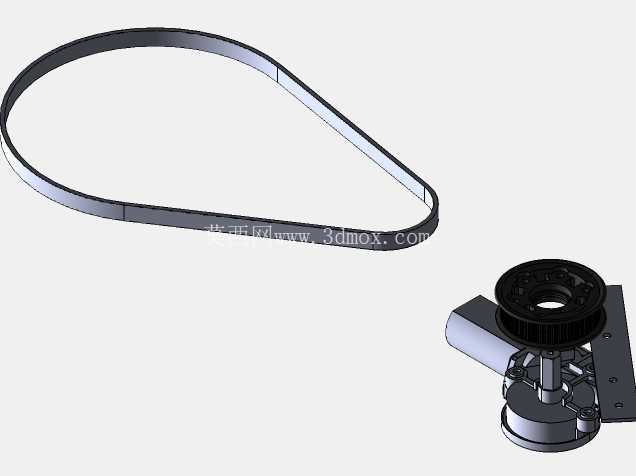

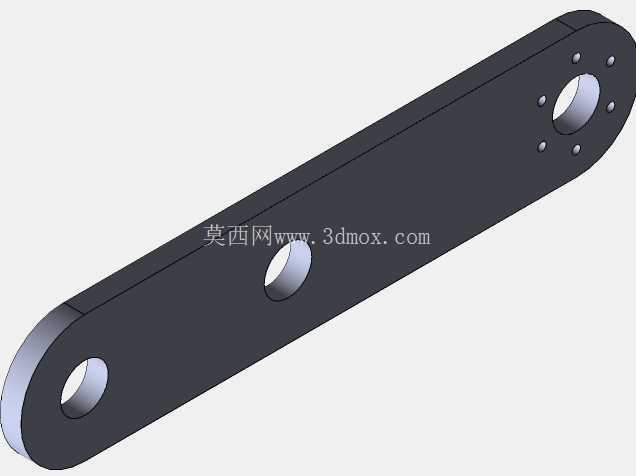

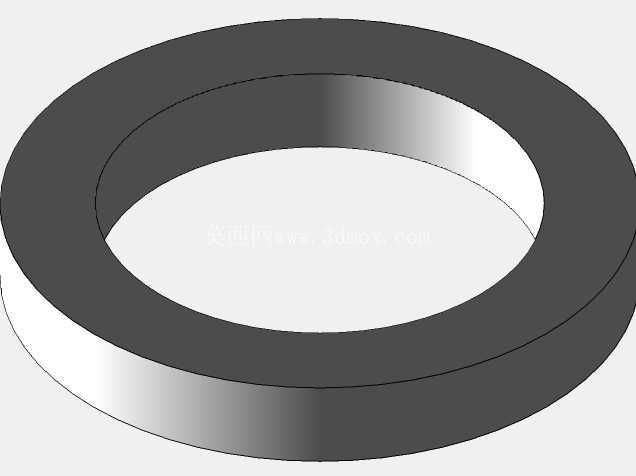

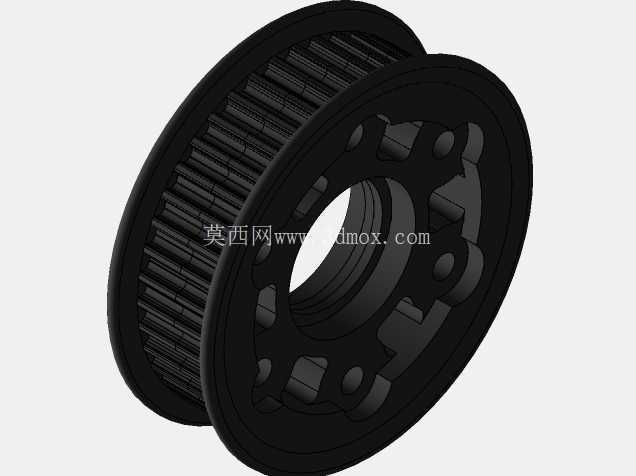

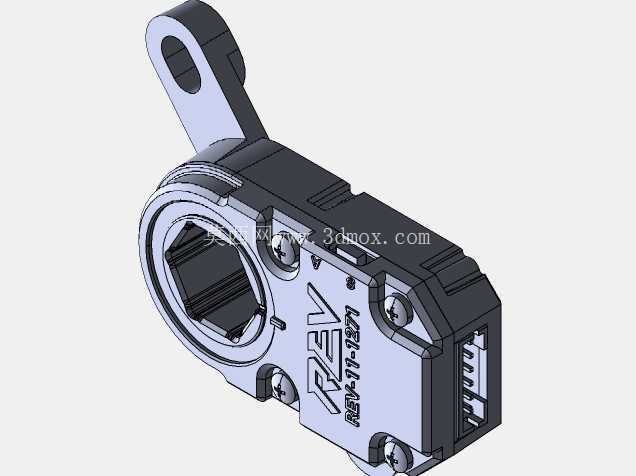

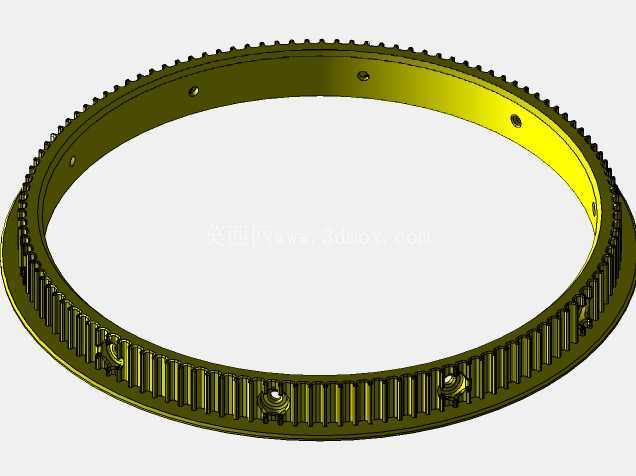

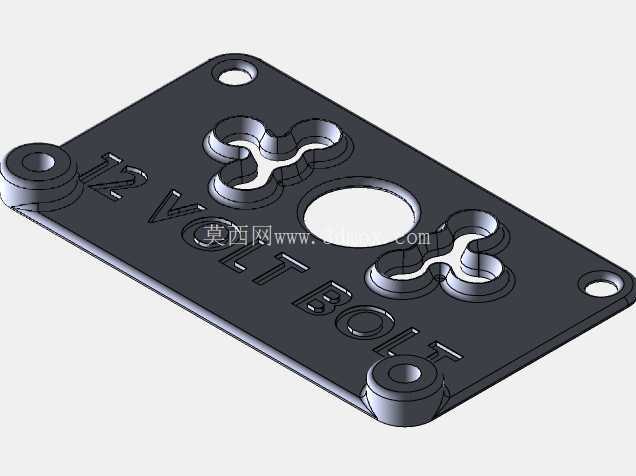

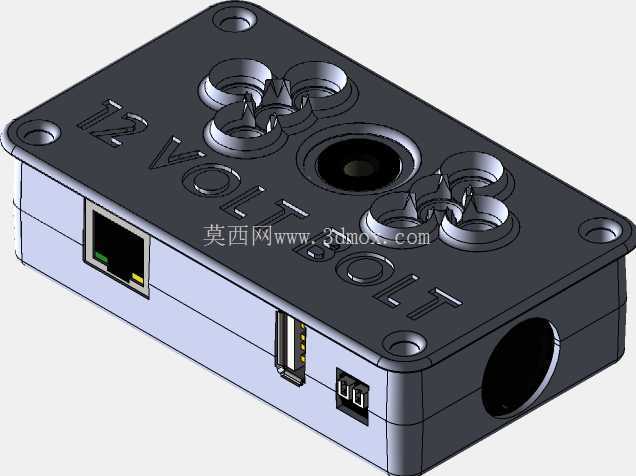

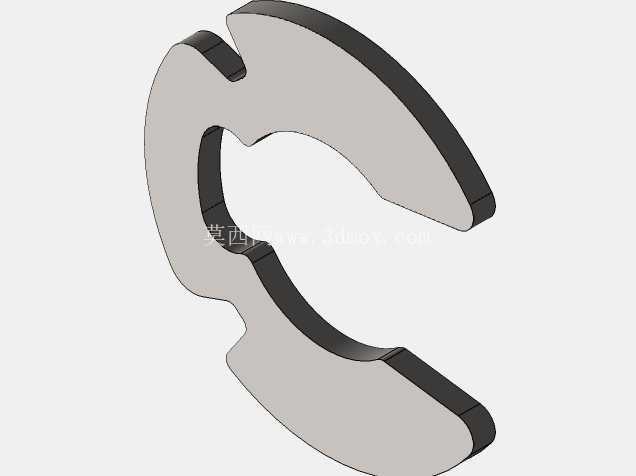

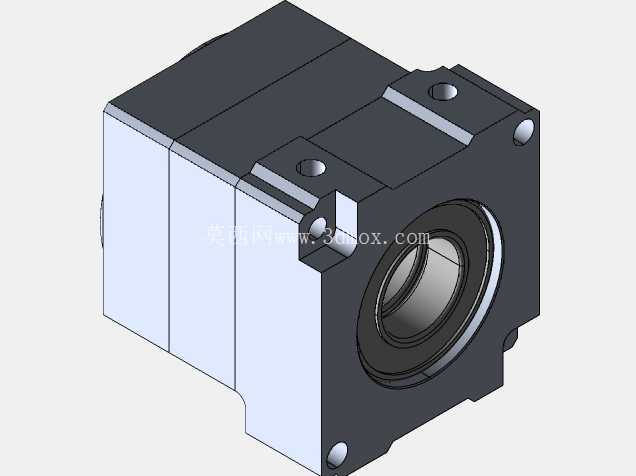

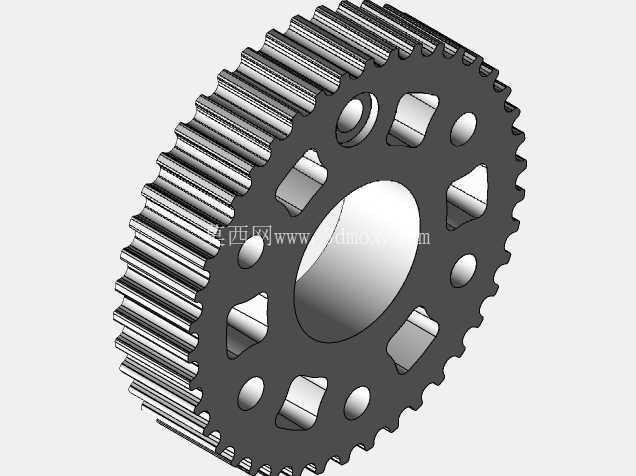

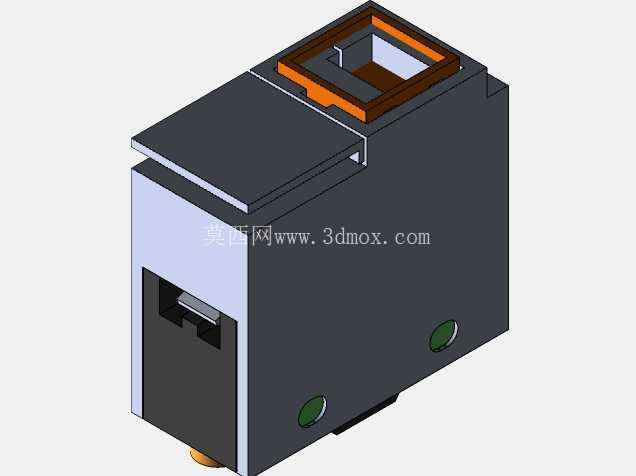

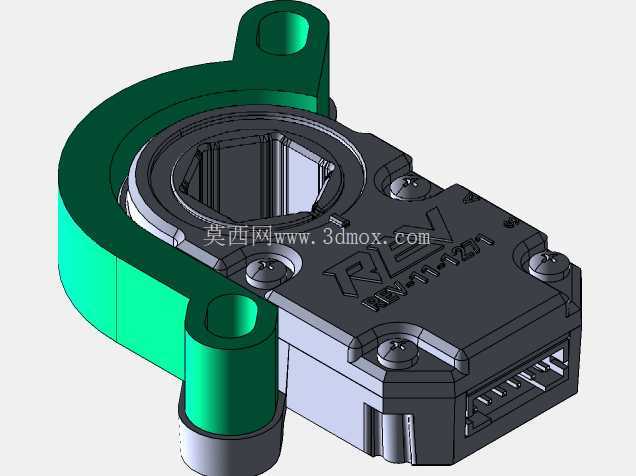

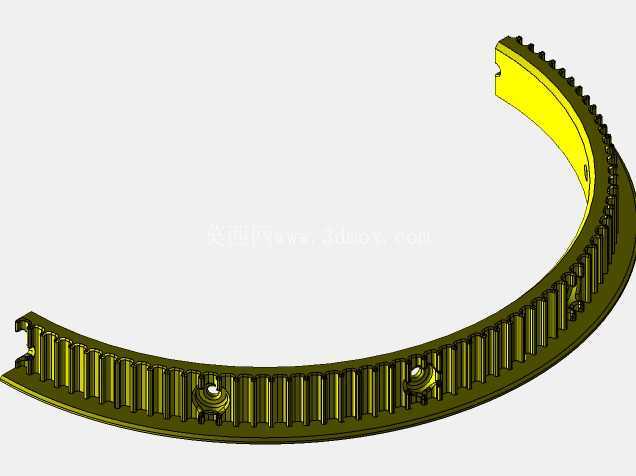

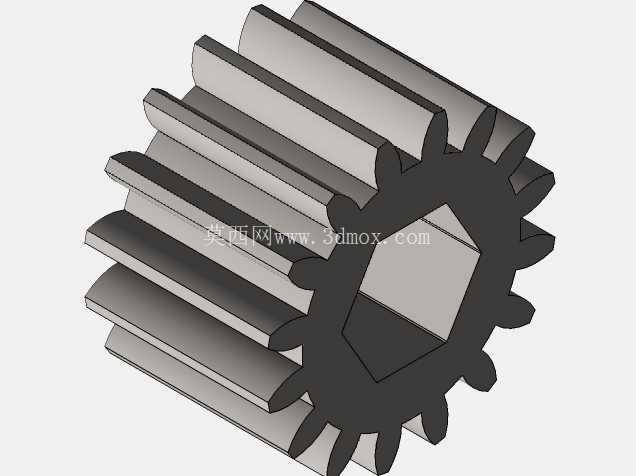

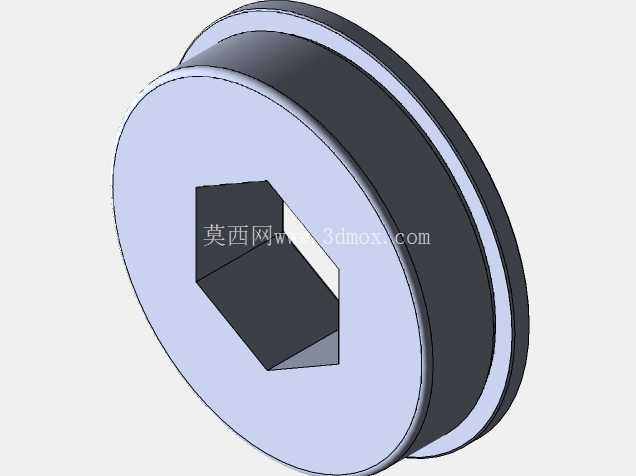

在实际装配调试过程中，需要重点保证输出轴与安装板上轴承座的同轴度，安装时先将轴承压入安装板的轴承位，再穿入输出轴与电机连接，紧固电机安装螺栓时需要按照对角顺序逐步拧紧，避免电机安装偏斜导致轴系卡滞。模组的输出端可根据任务需求加装不同的传动部件，比如同步轮、齿轮等，将动力传递到更远的执行部位，支架上预留的多余安装孔位也可用于安装限位开关、传感器等辅助部件，不需要额外在支架上打孔，进一步提升了模组的拓展性。整体结构没有复杂的异形曲面零件，所有钣金件均可通过常规的激光切割、折弯工艺加工，轴类零件可通过普通车削加工完成，加工门槛低，适合参赛队伍快速打样制作，也方便根据实际测试结果快速迭代调整结构参数。
