直齿圆柱传动齿轮结构设计方案

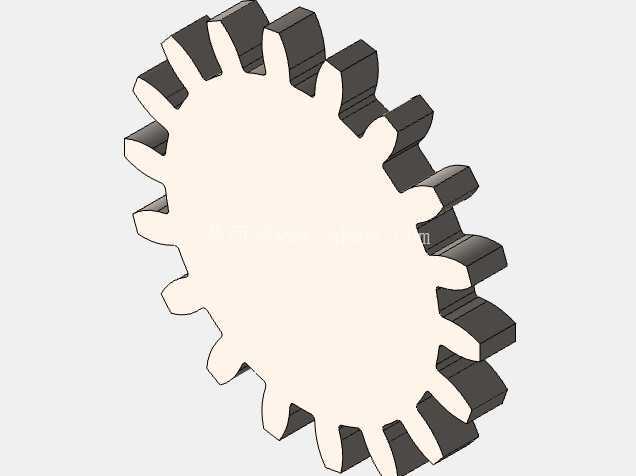

　　在常规机械传动系统的布局中，这类直齿圆柱齿轮往往承担着平行轴间定传动比动力传递的核心作用，常见于中小型输送设备的动力端、轻工机械的进给机构、普通机床的主轴变速单元以及农用机械的传动箱内部，相比斜齿轮它没有轴向分力，对支撑轴承的轴向载荷要求更低，安装调试的容错空间也更大，适合中低速、载荷平稳的传动工况。从结构设计逻辑来看，这个齿轮采用了实心辐板式的基础构型，没有设计减重孔，说明它的应用场景对轮体刚性要求高于轻量化需求，适合传递中等扭矩的工况，不会因为辐板开孔带来应力集中问题，在频繁正反转的工况下也能降低辐板根部的疲劳失效风险。齿形部分采用标准渐开线齿廓设计，齿顶做了微小的倒角处理，避免装配过程中齿顶磕碰产生毛刺影响啮合精度，同时也能减少啮合初始阶段的冲击噪音；齿根位置保留了标准的过渡圆角，这个细节是建模时很容易忽略的点，要是齿根直角过渡，在载荷循环作用下很容易从根部萌生疲劳裂纹，直接缩短齿轮的使用寿命。轮齿的数量属于中小模数范畴的常规配置，齿宽的设计参考了同模数齿轮的常规宽径比，既保证足够的啮合接触面积来传递额定扭矩，又不会因为齿宽过大导致轮齿受载不均，毕竟轴系加工和装配难免存在微小的同轴度误差，齿宽过大反而会让齿面偏载加剧，加速局部磨损。

　　从安装边界来看，这个齿轮的中心内孔是与传动轴配合的核心安装面，建模时内孔的尺寸公差需要按照基孔制的过渡配合来预留加工余量，键槽的位置对称于轮齿的齿槽中心，这样能保证装配后键的受力均匀，不会出现单侧应力过大的问题；齿轮的端面与轴肩的贴合面需要保证平面度要求，避免锁紧后齿轮出现偏斜，导致啮合时齿面接触斑点偏移。在实际选型匹配时，这类齿轮需要配对使用，两个啮合齿轮的模数、压力角必须完全一致，中心距的加工误差要控制在允许的公差范围内，中心距过大会导致齿侧间隙过大，传动反向时存在冲击空程，中心距过小则会加剧齿面磨损，甚至出现卡齿无法转动的问题。

　　日常运维中，这类开式传动的齿轮需要定期涂抹润滑脂，减少齿面的磨粒磨损，如果是闭式齿轮箱内使用，则要匹配对应粘度的齿轮油，通过油浴或者飞溅润滑的方式在齿面形成油膜，降低啮合过程中的摩擦损耗，延长齿轮的使用寿命。建模过程中，齿廓的渐开线生成是核心环节，需要严格按照模数、压力角、齿数、变位系数等参数生成准确的齿形曲线，不能用近似圆弧替代，否则加工出来的齿轮啮合时会出现传动不平稳、噪音过大的问题；轮齿的阵列要保证周向分度误差控制在建模精度范围内，每个轮齿的尺寸一致性直接影响传动的均匀性，要是单个轮齿存在尺寸偏差，每转到这个位置就会产生一次冲击振动。

　　另外这个齿轮没有设计轮毂凸台，说明它的安装位置是紧贴轴肩定位，不需要额外的轴向定位凸台，适合安装空间轴向尺寸受限的场合，整体结构简单，加工工艺性好，采用普通滚齿机就能完成齿形加工，不需要特殊的定制刀具，生产成本也相对可控，适合批量配套使用。在载荷校核层面，需要针对齿面接触疲劳强度和齿根弯曲疲劳强度做对应的计算验证，根据实际传递的扭矩、转速、工作时长来确认所选模数和齿宽是否满足寿命要求，避免出现使用过程中齿面点蚀、断齿等失效问题；如果应用场景存在短时过载的情况，还需要做静强度校核，保证最大冲击载荷下轮齿不会发生塑性变形或者断裂。
