正交传动锥齿轮啮合传动结构

项目分类:齿轮 发布时间:2026-01-20 ID:1126535
  • 正交传动锥齿轮啮合传动结构

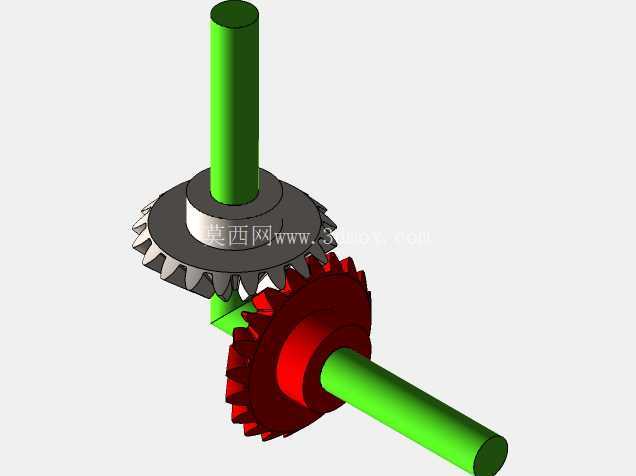

  这套锥齿轮正交传动结构,是机械传动系统里用来实现两垂直相交轴之间动力传递的核心组件,在各类需要换向传动的设备里应用极广,从小型轻工设备的进给机构,到中型输送设备的动力转向单元,再到专用机床的分度传动段,都能见到这类结构的身影。做这套结构的三维设计时,首先要敲定的是两轴的空间交角,常规正交场景下固定为90度,这就要求两个锥齿轮的节锥角之和严格等于90度,设计时先根据传动比分配两个齿轮的齿数,主动轮齿数少、节锥角小,从动轮齿数多、节锥角大,保证啮合时节锥母线完全重合,避免出现齿面偏载、传动卡滞的问题。

  齿形部分采用直齿锥齿轮齿型,相比螺旋锥齿轮,直齿结构加工难度更低,装配调整的容错空间更大,适合中低速、载荷平稳的传动场景,齿向参数按照标准收缩齿设计,齿厚从大端到小端逐渐递减,保证啮合时齿面接触区落在齿高中部,既不会出现大端边缘接触造成的应力集中,也不会因为小端接触面积不足导致齿面过早磨损。轴系部分的设计要匹配安装边界,两根传动轴分别沿水平、垂直方向布置,轴径根据传递扭矩的大小做等强度设计,轴上预留的轴肩位置刚好贴合齿轮轮毂端面,保证齿轮装配后的轴向定位精度,轴伸长度要适配配套的轴承安装位、联轴器连接位,避免和周边的机架、护罩结构产生干涉。

  实际装配时,要先调整两个齿轮的轴向安装距,保证齿侧间隙在合理范围内,间隙过小会导致传动发热、齿面胶合,间隙过大则会出现传动回差,影响传动精度,尤其是在需要正反转的传动场景里,回差过大会直接导致设备动作定位失准。从安装边界来看,这套结构的整体占用空间由两个齿轮的最大外圆直径、轴伸长度共同决定,垂直方向的轴伸长度要预留出轴承压盖、密封件的安装空间,水平方向的轴伸要考虑和动力输入端、负载输出端的连接尺寸,齿轮啮合区域的周边要预留出润滑脂填充、护罩安装的空间,避免运行时润滑脂泄漏,同时防止外部粉尘、碎屑进入啮合区加剧齿面磨损。

  这类锥齿轮传动结构和圆柱齿轮传动最大的区别,就是可以单级实现垂直轴的动力换向,不需要额外增加中间传动轮,整体结构更紧凑,传动效率也更高,在一些安装空间受限、需要垂直换向的传动场景里,相比蜗轮蜗杆传动,它的传动效率更高,不会出现蜗轮蜗杆容易发热、长期运行磨损快的问题,当然它的承载能力相比螺旋锥齿轮要低一些,所以更适合载荷平稳、冲击小的工况。设计建模的时候,要先画出两个齿轮的分度圆锥、节圆锥、齿顶圆锥、齿根圆锥的基准面,再通过齿廓方程生成单个轮齿,阵列后完成齿轮本体的建模,之后再匹配轴、轮毂的结构,装配时要严格按照安装距约束两个齿轮的相对位置,做干涉检查时要模拟齿轮转动一个完整啮合周期,确认齿面之间没有硬干涉,齿侧间隙符合设计要求,同时还要检查轴转动时和齿轮轮毂、周边结构的间隙,避免运行时出现剐蹭。实际应用中,这类结构常被用在小型输送线的转角动力传递、食品加工设备的传动换向、小型机床的进给传动单元、农业机械的动力输出换向部位,日常维护时只需要定期补充润滑脂,检查齿面磨损情况和连接紧固件的松紧度,就能保证长期稳定运行。
