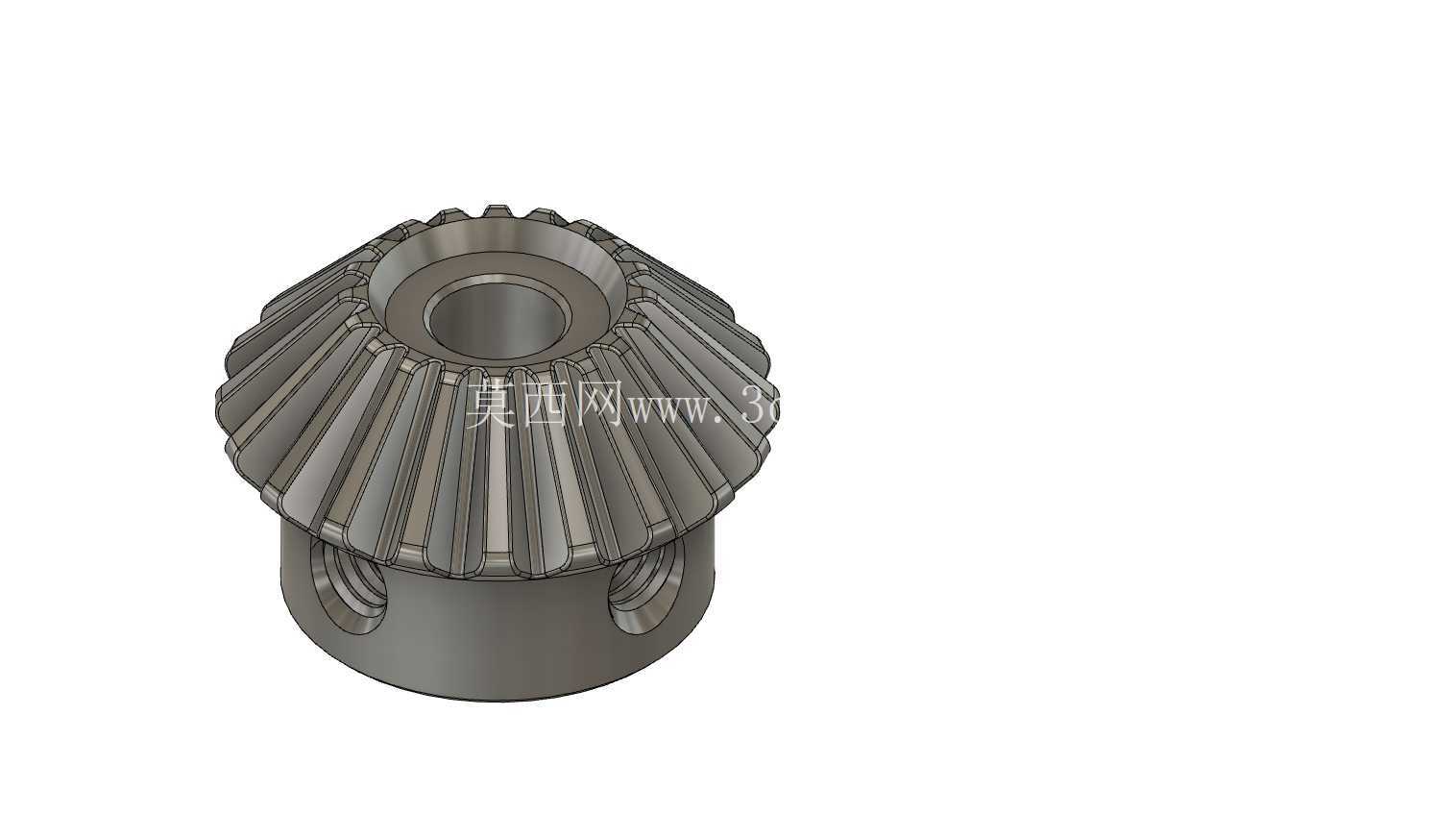

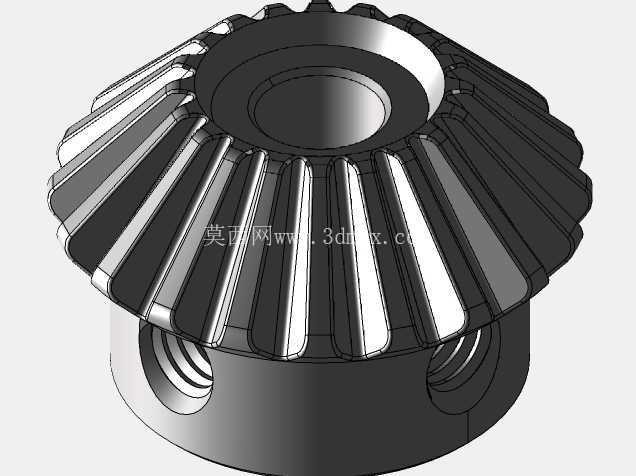

模数1齿数20直孔锥齿轮传动件

这款锥齿轮在中小功率传动场景中应用十分广泛，常见于小型自动化设备的转角传动机构、手持电动工具的动力换向结构、小型输送线的转向驱动单元，还有部分精密仪器的传动模组中也能见到同参数规格的零件。它的核心作用是实现两相交轴之间的运动与动力传递，常规适配的轴交角为90度，能够将输入轴的旋转运动平稳转换为垂直方向输出轴的旋转动作，在空间受限的传动布局中，这类锥齿轮不需要额外加装换向转接结构，就能直接完成动力方向的切换，大幅缩减传动机构的整体占用空间。

从功能特性来看，该锥齿轮模数为1，齿数20，属于标准直齿锥齿轮范畴，齿形采用渐开线齿廓设计，啮合过程中重合度适中，传动时的冲击与噪音控制表现较好，适合中低转速、轻载的连续传动工况。齿轮中心设置5mm直径的通孔，用于与传动轴进行配合安装，轮毂侧面预留的锁紧孔结构，能够通过紧定螺钉实现齿轮与轴的周向固定，避免传动过程中出现齿轮与轴相对打滑的问题，安装时不需要额外加工键槽，对于小直径传动轴的装配场景十分友好，能降低轴类零件的加工复杂度。

在设计思路上，这款锥齿轮的齿顶圆、分度圆锥角、齿根圆角都按照标准直齿锥齿轮的参数规范进行建模，齿面的拔模斜度与轮毂的过渡圆角都做了工艺性优化，既满足粉末冶金、精锻这类近净成形加工工艺的脱模要求，也适配滚齿、铣齿后续精加工的装夹定位需求。齿轮的轮毂部分做了加厚处理，提升了零件整体的结构刚性，在承受交变传动载荷时，轮毂位置不容易出现应力集中导致的开裂问题，齿宽的取值也匹配模数参数，保证啮合过程中齿面接触面积足够，不会因为齿宽过窄导致齿面压强过大出现过早磨损，也不会因为齿宽过宽造成加工难度提升、材料浪费的问题。

从安装边界来看，这款锥齿轮的轴向安装尺寸紧凑，装配时需要保证配对齿轮的分度圆锥顶点重合，否则会出现啮合间隙不均、齿面偏载的问题，安装时要预留0.1-0.2mm的齿侧间隙，避免传动过程中因为热胀冷缩出现卡齿现象。中心孔与传动轴的配合推荐采用H7/h6的间隙配合，既方便装配拆卸，也能保证同轴度控制在合理范围内，侧面的紧定螺钉孔位置对应轮毂壁厚最大的区域，锁紧时不会因为薄壁变形导致齿轮精度受损。在实际选型应用中，这类小模数锥齿轮常配对使用，两个齿轮齿数一致时可实现1:1的等速换向传动，如果搭配不同齿数的锥齿轮，也可以在换向的同时实现减速或者增速的传动比调整，适配不同的转速扭矩输出需求。

在日常的设备维护场景中，这类锥齿轮的啮合面需要定期涂抹润滑脂，减少齿面的磨损，延长零件使用寿命，因为模数较小，齿形本身的抗冲击能力有限，不适合重载、冲击载荷大的传动场景，选型时需要核算传动扭矩是否在零件的承载范围内，避免出现断齿、齿面塑性变形等失效问题。建模过程中，齿形的渐开线轮廓、分度圆锥与背锥的对应关系都严格按照机械设计手册的参数要求构建，能够直接用于工程出图、加工工艺模拟，也可以导入装配体中直接做干涉检查、运动仿真，不需要额外对模型的安装尺寸、啮合参数进行二次修正，对于结构设计人员做方案布局、传动校核来说，能够节省大量的重复建模时间。
