3D打印设备布线专用拖链链节结构

桌面级FDM3D打印机在运行过程中，X轴、Z轴的运动模组会带着加热头、热床测温线、加热线以及限位开关信号线做往复运动，如果不对这些线缆做约束防护，线缆会在反复弯折中出现线芯断裂、外皮磨损，甚至会和运动中的同步带、光杆发生剐蹭，轻则触发打印中断、信号误报，重则造成加热头短路烧毁、主板元器件损坏的故障，这类线缆防护结构就是拖链，也就是常说的电线链条，本次的链节就是组成这类拖链的基础单元。

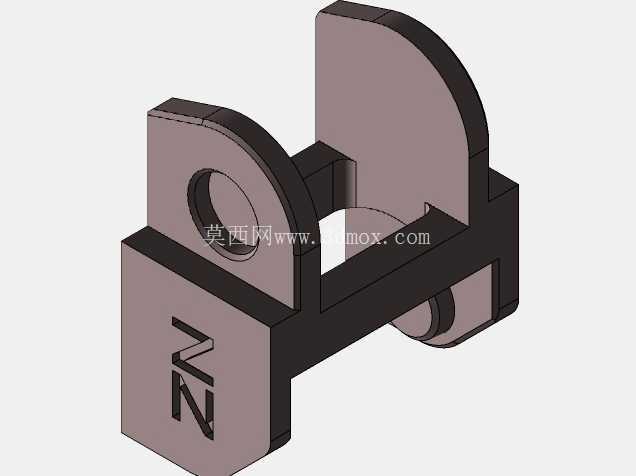

从结构设计来看，这个链节采用了对称式的双铰接耳布局，相邻链节通过铰接孔穿入销轴实现串联，铰接位置预留了合理的转动间隙，既保证单节链节可以在设定的弯曲半径内顺畅转动，不会出现卡滞、别劲的问题，又限制了最大弯折角度，避免线缆被过度弯折造成线芯疲劳。链节的主体走线腔做了内凹式的开放设计，线缆可以直接卡入腔体内，不需要从端部穿线，对于后期设备维护、更换线缆来说操作效率更高，腔体内部做了圆角过渡处理，没有尖锐的棱角，不会在拖链往复运动时割伤线缆外皮。链节外侧的限位挡边做了加厚处理，在拖链悬空段承受线缆自重时，不会因为长期受力出现挡边变形、线缆脱出的问题。

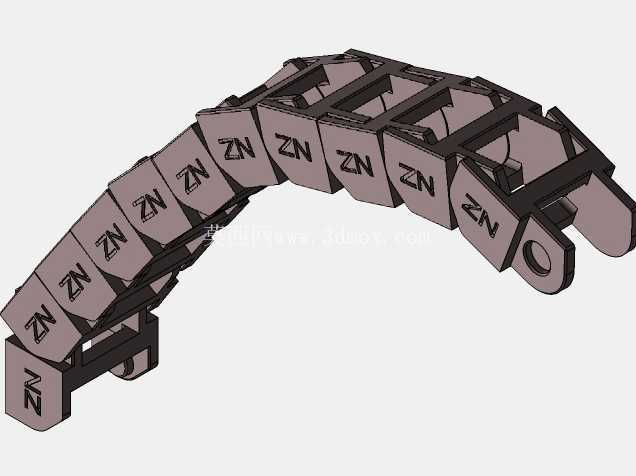

从实际安装适配的角度来说，这个链节的外形尺寸是针对桌面级3D打印机的安装空间做的匹配，单节长度控制在较小的范围，串联后可以实现更小的弯曲半径，适配打印机X轴横梁到挤出头之间有限的布线空间，不会因为拖链弯曲半径过大和机身框架、Z轴丝杆发生干涉。链节的安装端预留了平面固定位，可以通过M3螺丝直接固定在打印机的挤出头支架和机身横梁上，不需要额外设计转接件，降低了整机的装配复杂度。铰接孔的尺寸适配常用的3D打印销轴或者标准不锈钢销轴，装配后铰接位置的阻尼适中，拖链运动时不会出现松垮下垂、异响的问题。

在实际使用场景中，这类链节组成的拖链除了用在桌面级3D打印机上，也可以适配小型桌面机械臂、自动化点胶机这类轻载运动设备的线缆防护，单节链节的走线腔可以容纳3-5根直径2-3mm的信号线缆或者加热线，满足小型运动模组的布线需求。设计过程中针对3D打印的工艺特性做了优化，所有结构都做了自支撑设计，不需要额外添加打印支撑就可以直接通过FDM工艺打印成型，打印完成后只需要简单去除毛边就可以装配使用，铰接位置的配合间隙预留了0.2mm的打印公差，即使是普通精度的桌面3D打印机也能打印出转动顺畅的链节，不会出现轴孔粘死、转不动的问题。链节表面的标识做了凹陷处理，打印时不需要换色就可以清晰呈现，既可以作为装配时的方向识别标记，避免相邻链节装反造成拖链弯曲方向错误，也不会因为长期摩擦出现标识磨损消失的问题。

从结构强度的角度考虑，链节的受力位置比如铰接耳、固定挡边都做了局部加厚，受力薄弱位置做了圆角过渡，避免应力集中造成的断裂，在正常的往复运动工况下，即使采用PLA材料打印，也能承受上万次的弯折循环，满足桌面级设备的使用寿命要求。链节的重量控制在很轻的范围，不会给3D打印机的运动模组增加额外的负载，不会影响挤出头的运动响应速度，避免因为负载过大造成丢步、打印错位的问题。
