三角洲3D打印机简易木质外壳结构

在桌面级FDM 3D打印设备的DIY改装与小批量生产场景中，三角洲结构机型凭借打印速度快、成型空间利用率高的特点，一直是个人创客、小型工坊以及教学实训场景里的热门选型。这类并联臂结构的设备在裸机状态下，运动组件、传动同步带以及接线端子完全外露，日常使用过程中很容易因为误触运动部件造成安全隐患，同时车间或者工作室里的漂浮粉尘、切削碎屑也容易落到导轨、同步轮等运动副上，加速传动部件的磨损，额外增加设备的维护频次。这款配套三角洲机型设计的简易木质外壳，正是针对这类裸机使用痛点开发的防护结构，不需要复杂的钣金折弯或者注塑开模工艺，依托常规的板材切割工艺就能完成加工，非常适合个人DIY制作或者小批量的配套生产。

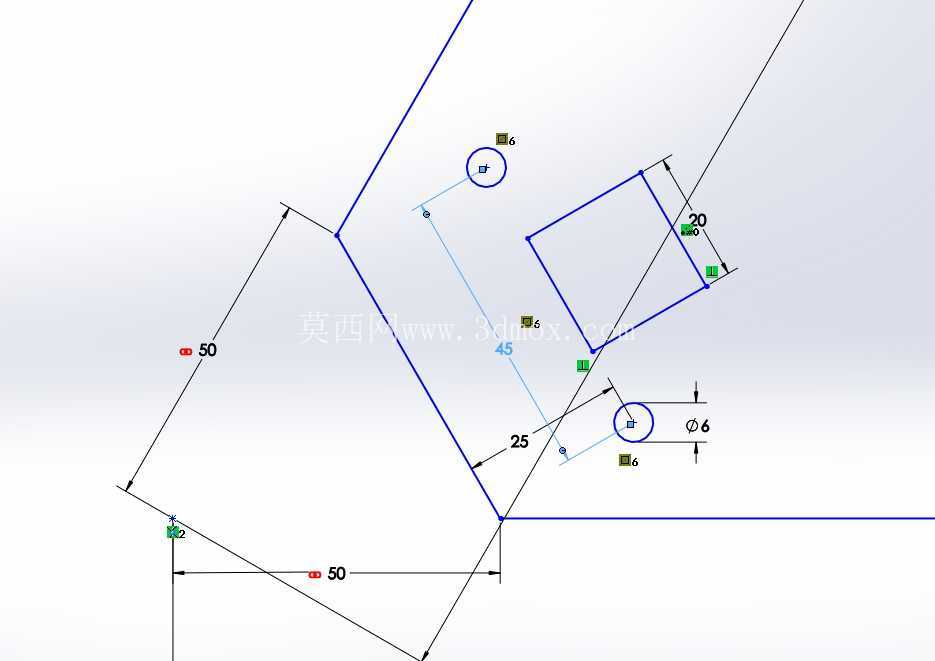

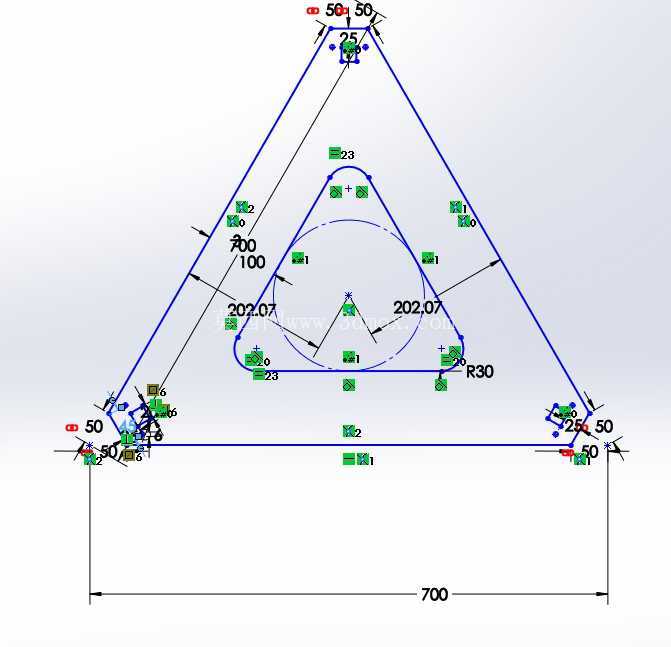

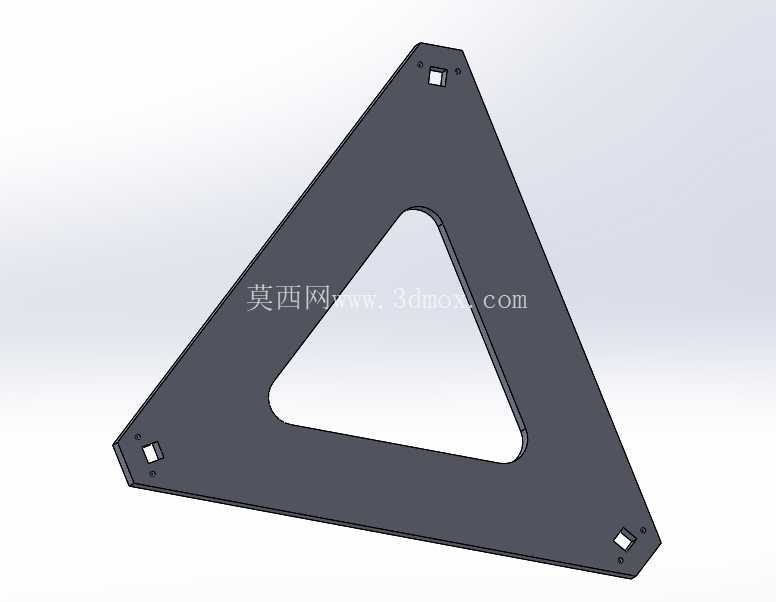

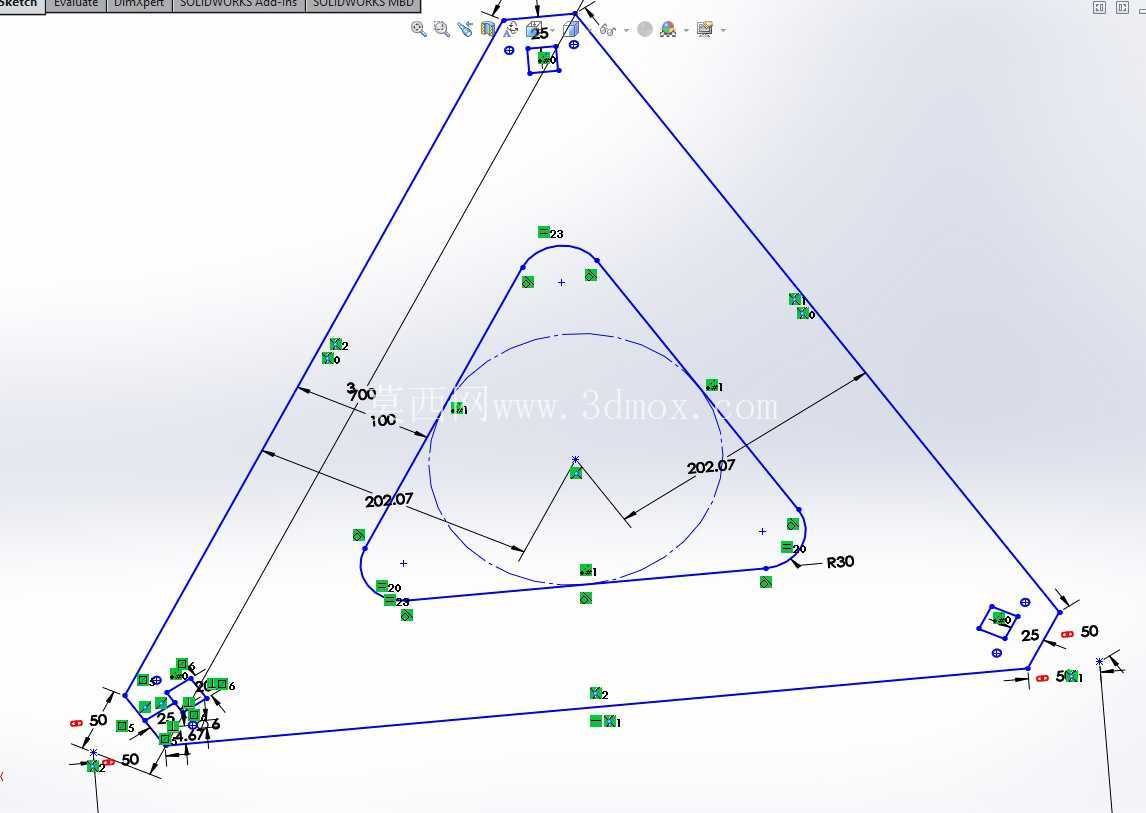

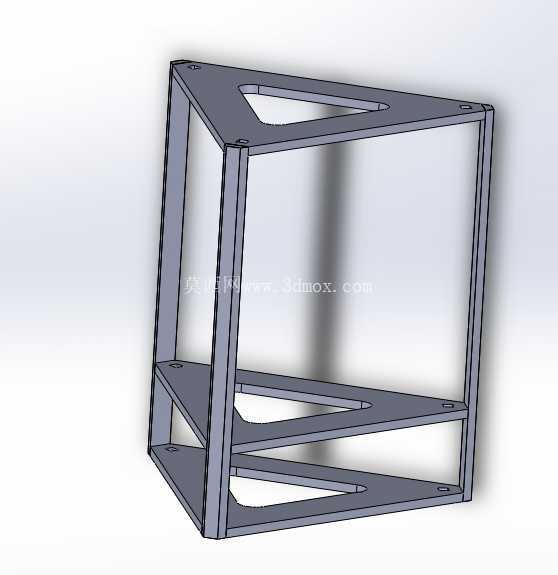

从结构设计逻辑来看，这款外壳没有采用全封闭的箱式结构，而是针对三角洲机型的三角形布局特征，采用三块独立的三角形侧板作为主体支撑结构，每块侧板上都预留了三角形的镂空区域，这一设计并非单纯的造型考量：一方面大尺寸镂空可以有效降低打印过程中腔体内部的热量聚集，避免PLA这类低温耗材在打印过程中因为腔体温度过高出现耗材软化、模型变形的问题，同时也能减少电机、驱动板工作时的热量淤积，延长电子元件的使用寿命；另一方面镂空区域可以让操作人员随时观察内部打印状态，不需要额外开设观察窗，也能在打印出现翘边、堵头等故障时，快速伸手进行应急处理，不需要拆卸整块护板。侧板的边角位置都预留了对应的安装孔位，孔位尺寸完全匹配三角洲机型底部型材框架以及顶部固定座的安装孔距，不需要对原有设备的结构进行打孔、切割等二次改装，直接使用常规的螺栓紧固件就能完成固定，安装过程不需要专业的工装夹具，普通用户按照装配指引就能在半小时内完成全部组装工作。

从安装边界与尺寸适配来看，这款外壳的设计完全贴合常规臂长200mm级别的三角洲3D打印机的外轮廓尺寸，侧板底部的安装边宽度控制在20mm，刚好贴合2020铝型材框架的安装面，不会超出设备原有底座的占地范围，不需要额外扩大设备的放置台面空间；侧板的整体高度与设备并联臂运动到最高位置时的外轮廓边界保留了15mm的安全间隙，不会出现外壳干涉并联臂运动路径的问题，完全不会影响设备原有的最大打印成型尺寸。板材选用常规的木质复合板材即可，加工时只需要按照图纸的轮廓进行激光切割或者数控雕刻，不需要后续的折弯、焊接等工序，加工门槛极低，个人用户甚至可以使用手动线锯配合钻孔工具完成自制，加工成本远低于钣金或者亚克力材质的定制外壳。

在实际使用场景中，这款外壳除了基础的安全防护作用之外，木质板材本身的阻尼特性还能吸收一部分设备运动时产生的振动，降低设备运行过程中的共振噪音，改善工作室的使用环境；侧板的平整表面也可以作为拓展安装面，用户可以根据自身使用需求，在侧板上固定走线槽、耗材架、LED照明灯带等附加配件，不需要在原有设备的铝型材上额外加装拓展配件，进一步简化设备的改装流程。不同于市面上全封闭的恒温外壳，这款半开放的外壳结构更适配PLA、TPU这类不需要高温腔体的常用耗材，兼顾了防护性与使用便利性，既解决了裸机使用的安全隐患，又不会因为全封闭结构带来的散热问题影响打印质量，非常适合桌面级日常使用的三角洲3D打印机配套使用。
