连杆式机器人腿部执行结构设计

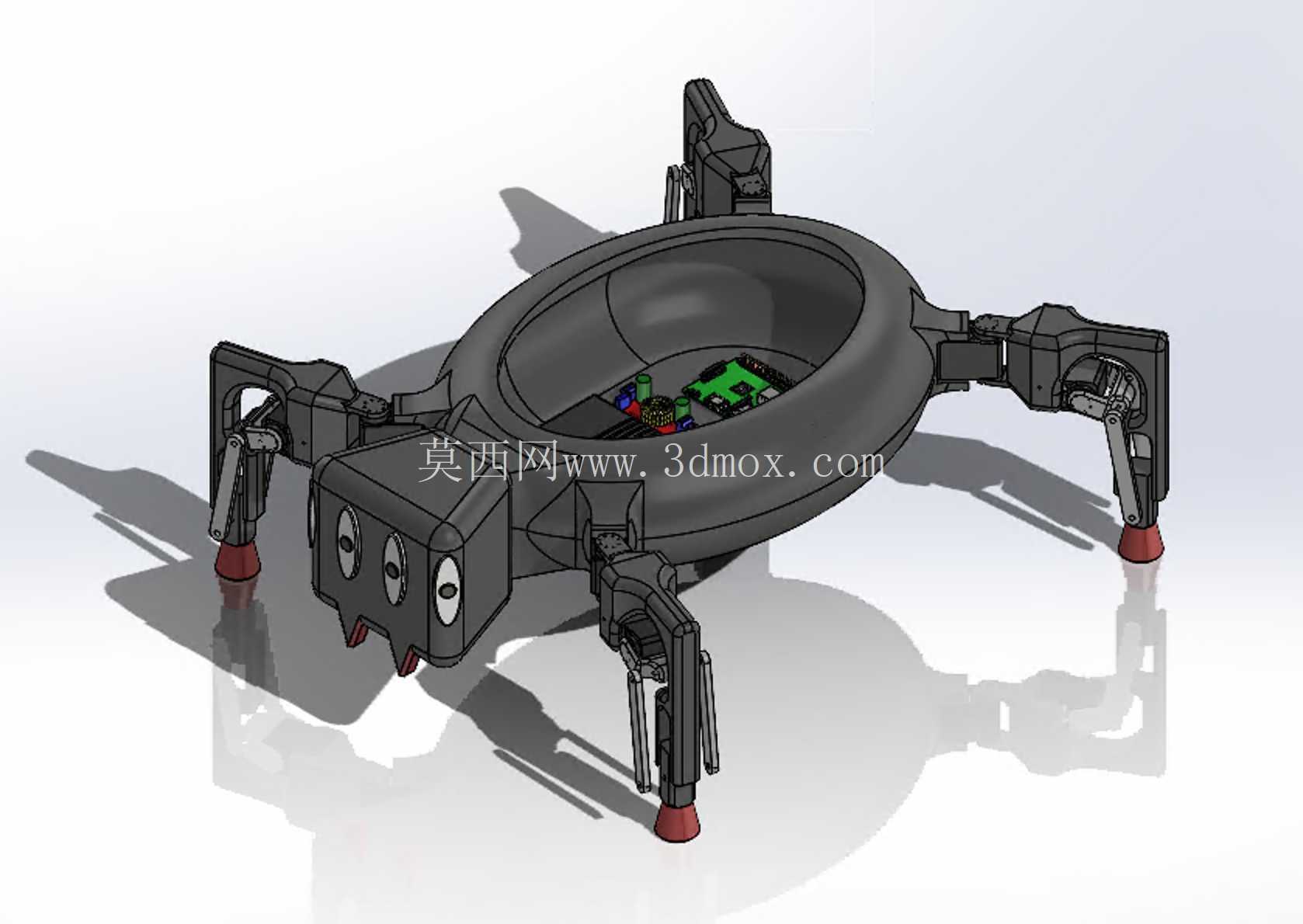

这款连杆式机器人腿部结构，主要面向小型足式机器人研发、教学实验平台搭建、仿生运动机构验证等场景，可作为四足/双足小型机器人的单腿执行单元，适配桌面级科研样机、教育类机器人竞赛平台的开发需求，也可用于仿生机械运动学的教学演示场景，帮助设计者验证连杆传动的运动轨迹、负载能力与动态响应特性。

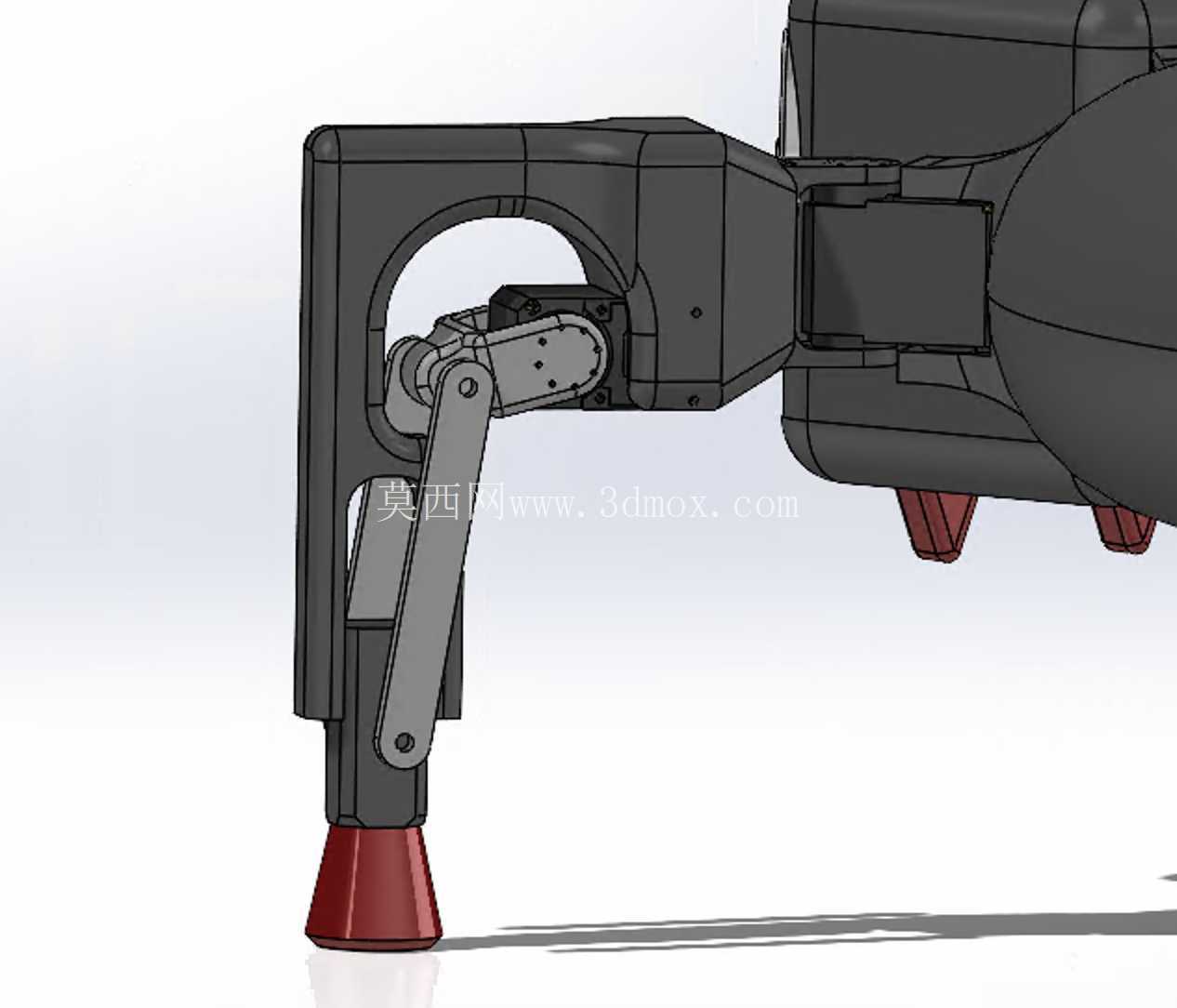

从功能特性来看，该结构采用连杆传动方案替代传统直连关节布局，能够在有限的安装空间内优化力矩传递路径，将舵机输出的旋转运动通过多组铰接连杆转化为足部的抬升、迈动动作，相比单关节直驱结构，连杆布局可以让舵机的受力分布更均匀，避免单点受力过大导致的舵机齿轮磨损，同时能通过连杆长度的配比调整足部的运动轨迹，让迈步动作更贴近仿生运动的弧线轨迹，减少足部与地面接触时的冲击。结构末端设置了锥形足部支撑件，采用耐磨非金属材质设计，接触地面时可以提供足够的摩擦力，同时锥形结构能够适配一定角度的地面倾斜，在不平整的实验台面上也能保持稳定支撑，避免打滑侧翻。

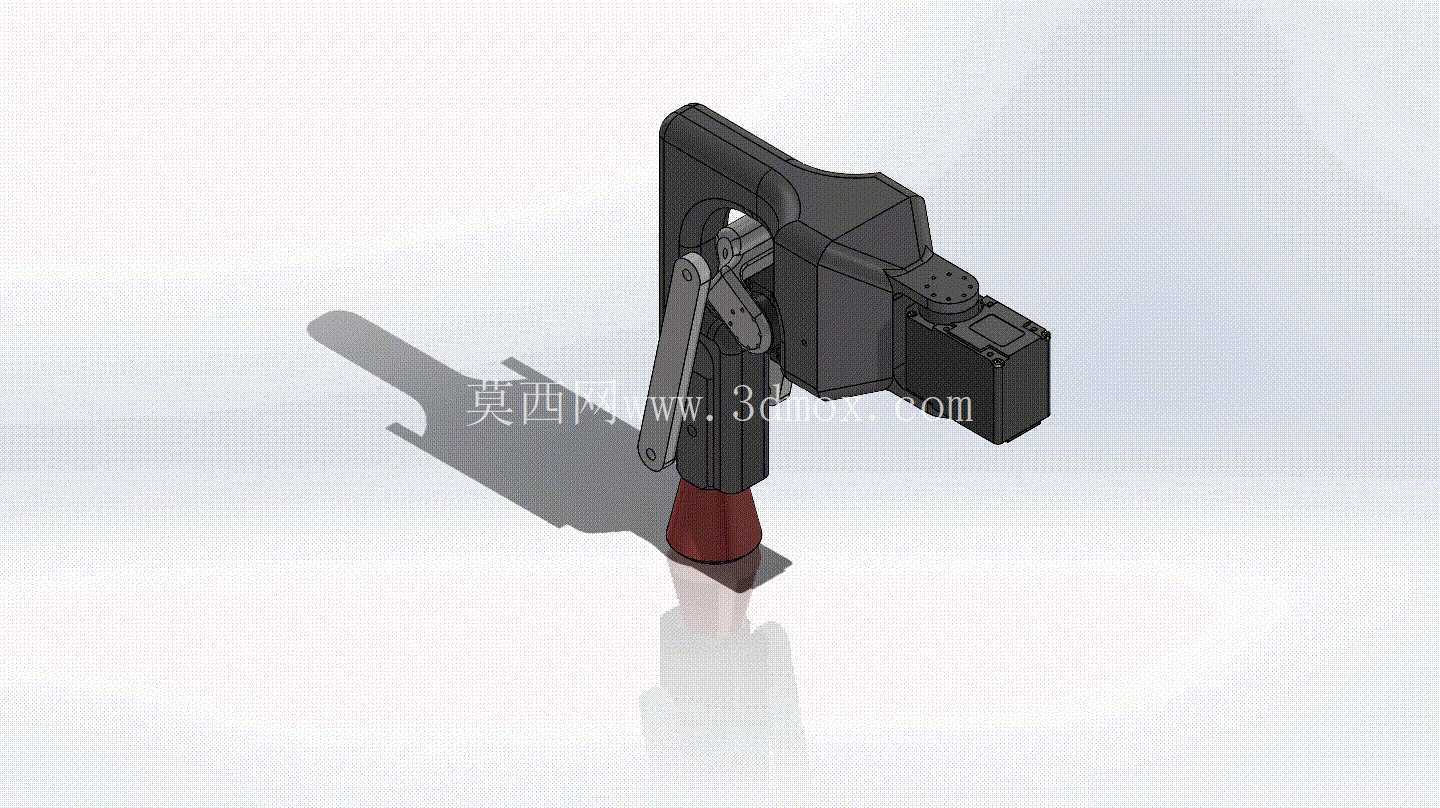

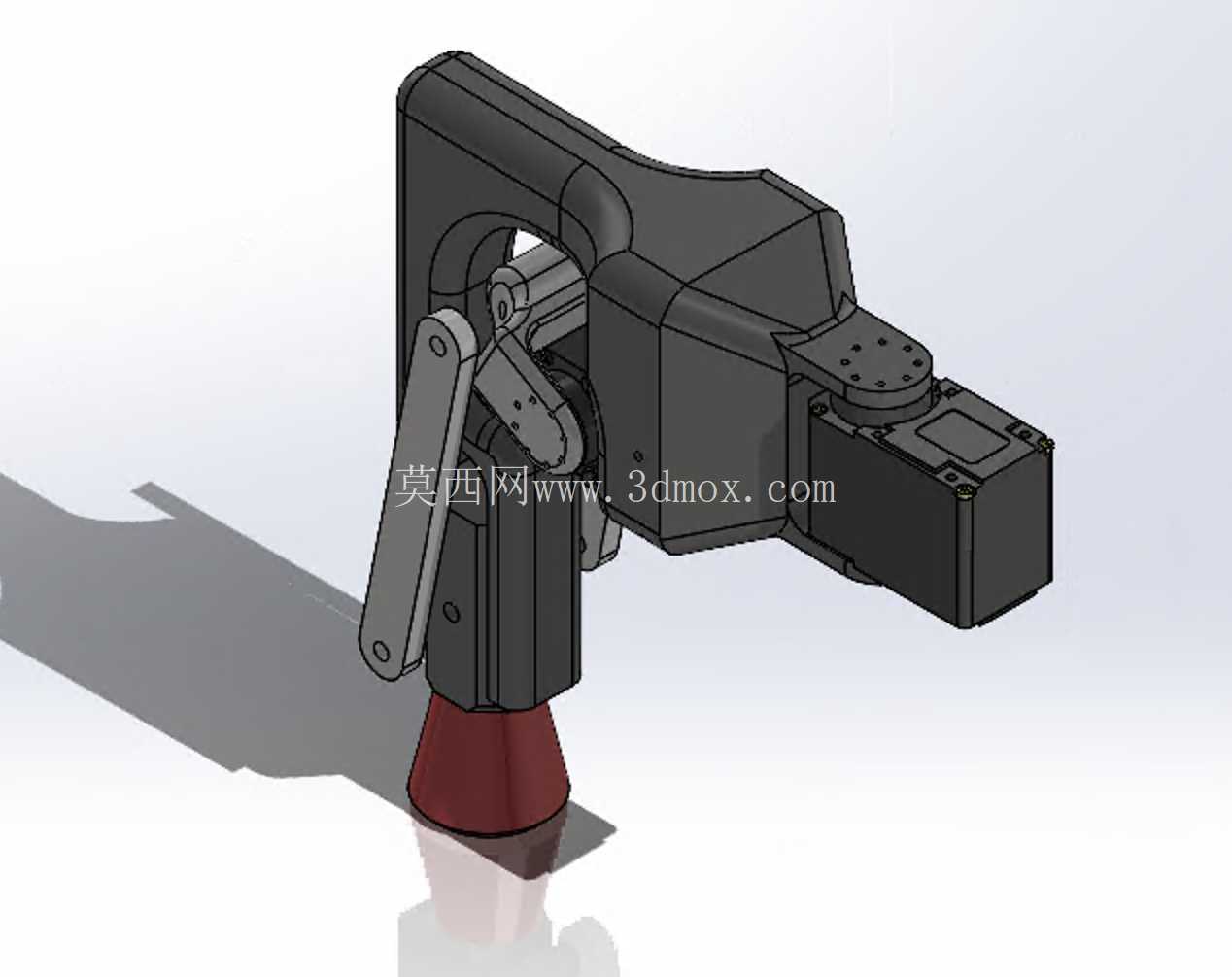

设计思路上，该结构优先考虑了模块化装配需求，所有铰接点均采用标准销轴配合轴承衬套的连接方式，既可以减少连杆转动时的摩擦阻力，也方便后期拆解维护、更换不同长度的连杆来调整运动参数。驱动单元采用集成式舵机安装位，舵机嵌入主体结构的安装槽内，通过法兰面与主体结构锁紧，输出轴直接与主动连杆连接，减少了中间传动环节的间隙，提升运动控制的精度。主体支撑结构采用一体化的弯折造型，既可以为内部连杆、舵机提供防护，避免运动过程中连杆与外部障碍物发生干涉，也能通过结构造型优化整体的刚性，减少大负载动作时的结构形变。

从安装边界与尺寸适配来看，该单腿结构的整体横向安装宽度控制在小型舵机的适配尺寸范围内，主体安装面预留了标准的螺孔阵列，可直接固定在机器人机身的安装基板上，不需要额外设计转接件。足部的最大抬升高度通过连杆行程限位做了机械限制，避免舵机过转导致的结构卡死，同时在各连杆的运动路径上预留了足够的安全间隙，即使在最大动作幅度下，相邻连杆之间也不会发生剐蹭。结构的整体重量集中在靠近机身安装面的上部区域，降低了腿部运动时的转动惯量，能够提升动态运动时的响应速度，减少舵机的动态负载。

在实际应用中，该结构可以根据需求更换不同刚度的足部缓冲垫，适配不同的地面材质，比如在光滑的实验台面上使用防滑橡胶垫，在户外粗糙地面使用硬质耐磨支撑头。连杆铰接点的销轴采用快拆设计，调试阶段可以快速更换不同孔位的连杆，快速验证不同杆长配比下的运动轨迹，缩短样机迭代的周期。结构上预留的走线槽可以将舵机的连接线从结构内部引导至机身端，避免运动过程中线材被连杆拉扯磨损，提升整机运行的可靠性。
