无动力可变形爬楼轮组结构设计方案

在楼宇物资配送、老旧小区无电梯场景的短途搬运、应急救援装备的梯道通行适配场景中，传统固定直径轮组面对台阶类障碍时存在越障高度受限、冲击载荷大、通行卡顿的普遍问题，这款无动力可变形爬楼轮正是针对这类痛点完成的结构设计。从实际使用逻辑出发，该轮组不需要额外配置动力驱动单元完成变形动作，完全依靠轮组转动过程中与台阶接触面的反作用力触发连杆机构的姿态切换，相比带主动变形驱动的轮组，整体结构重量降低40%以上，同时不存在驱动电路、执行器的故障点，在重载搬运场景下的可靠性更有保障。

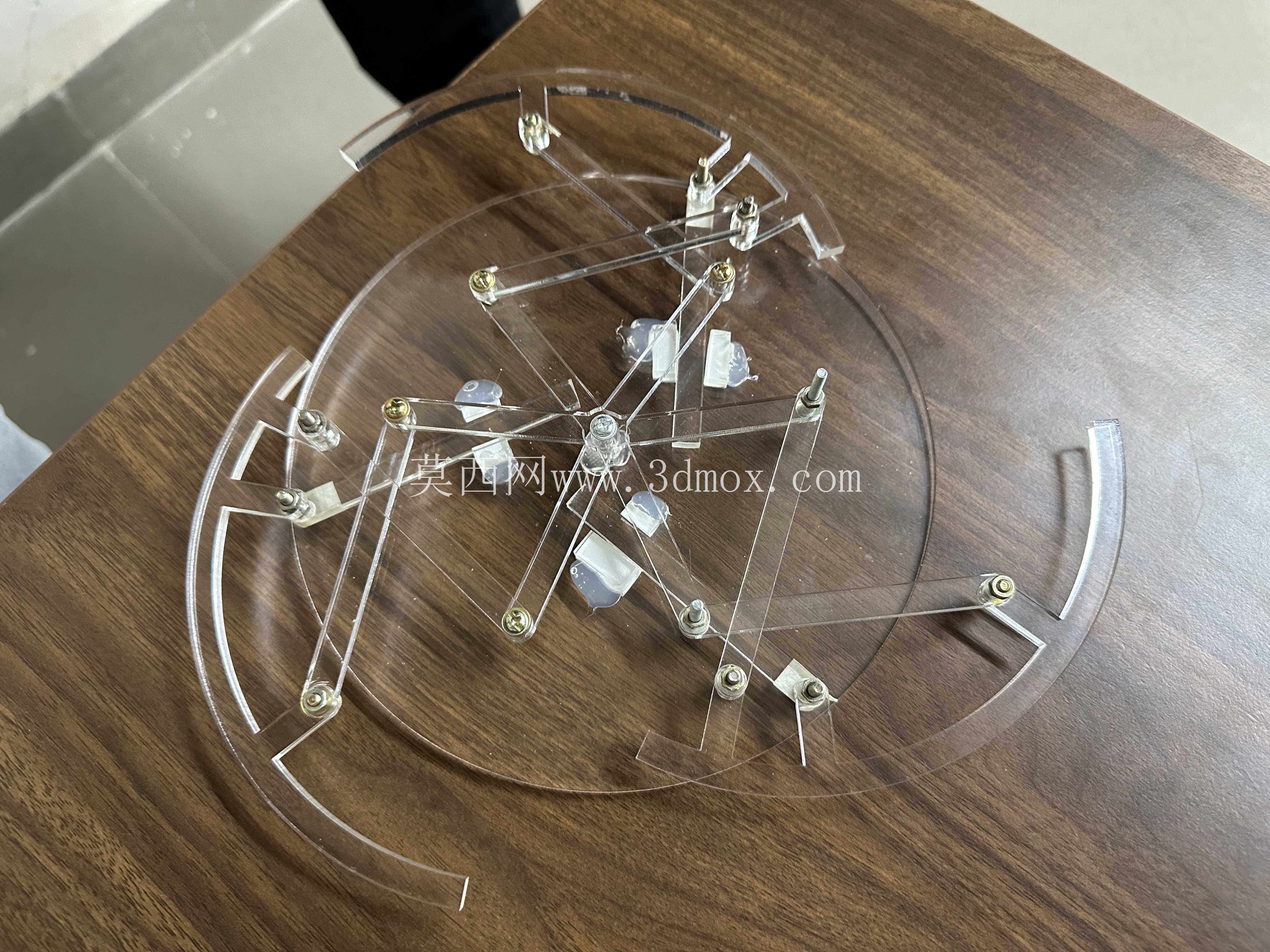

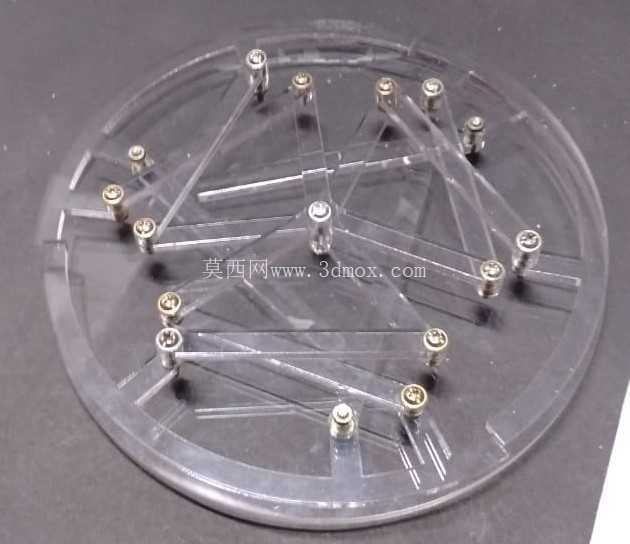

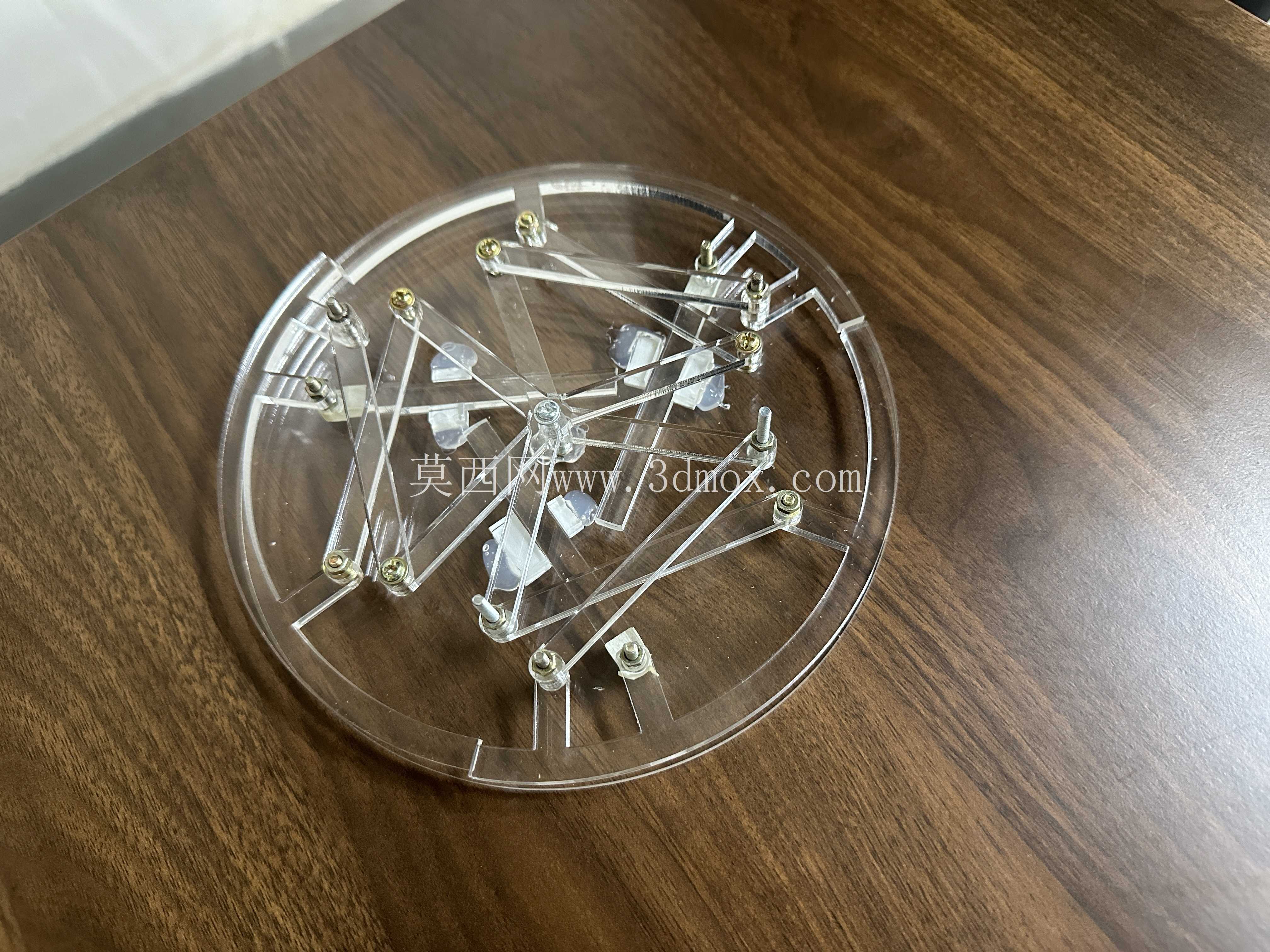

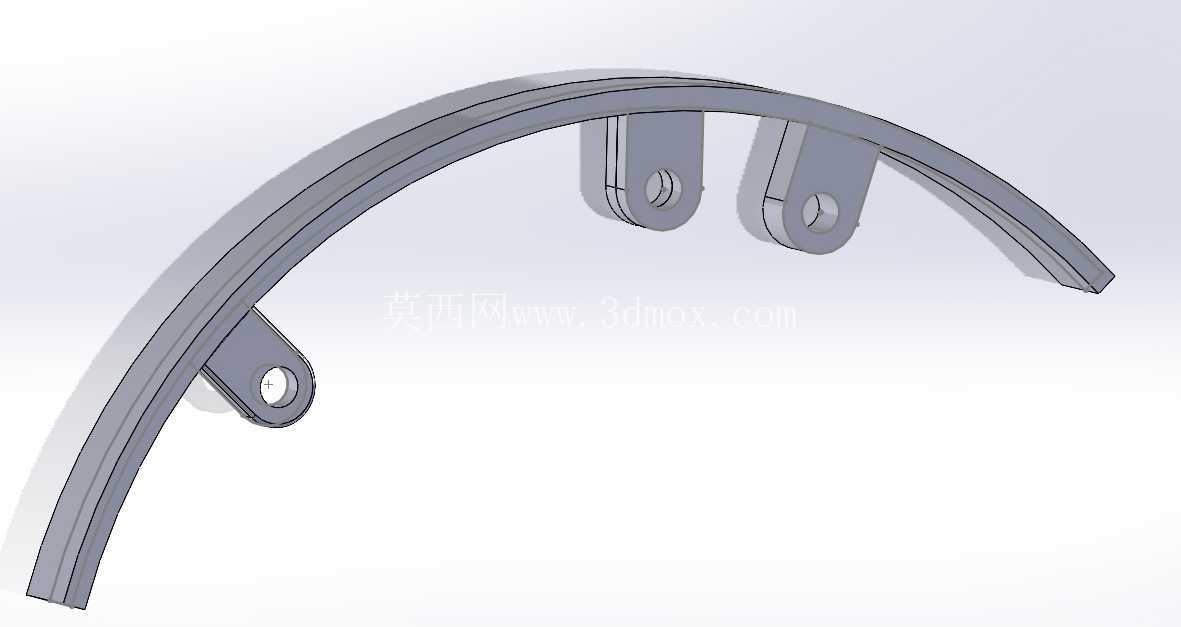

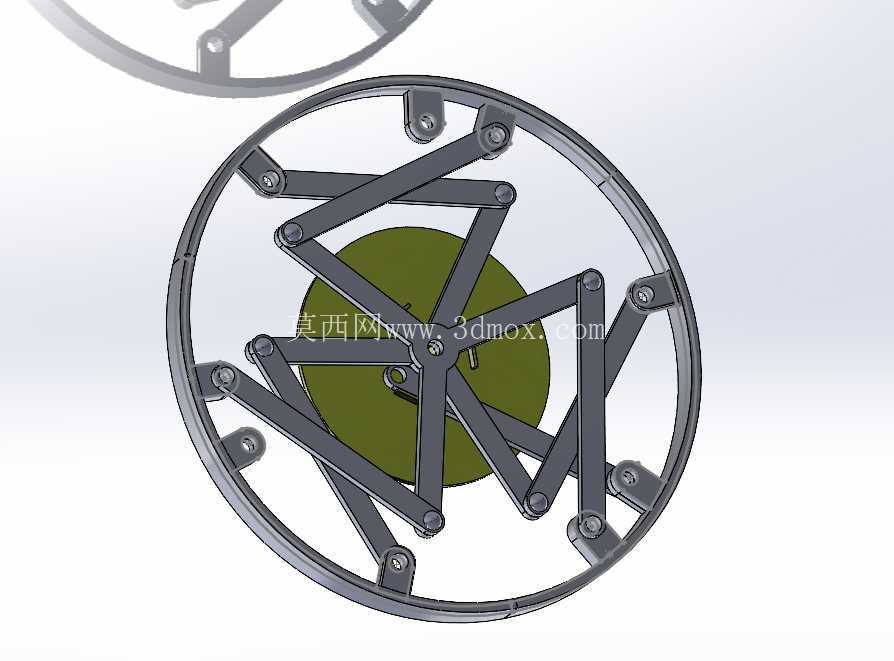

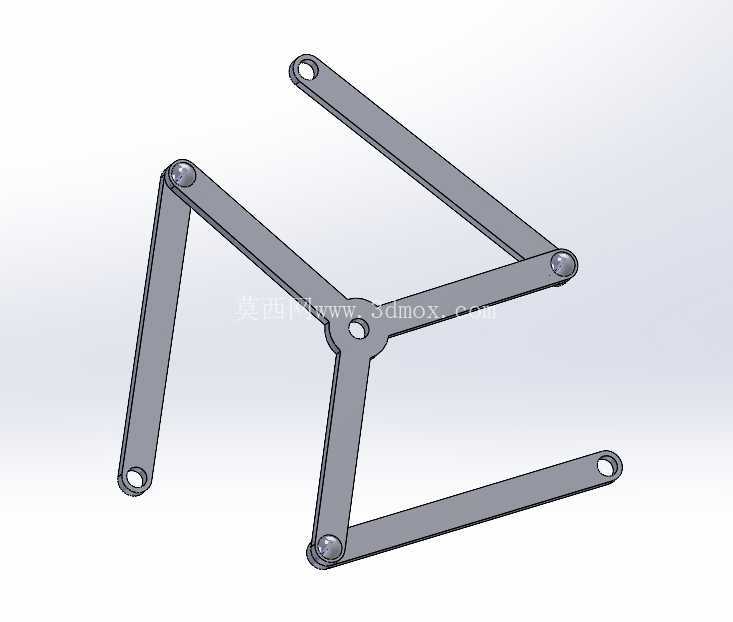

从结构设计思路来看，整个轮组以中心轮毂为安装基准，多组剪叉式连杆沿轮毂周向均匀排布，每段连杆的铰接点都配置了耐磨衬套，降低往复转动过程中的磨损量，延长无维护使用周期。轮组外圈的弧形接触块在平路行走状态下会拼接成接近完整圆形的轮廓，此时轮组的滚动阻力与普通实心轮相当，在平整铺装路面上推行时不会出现明显的颠簸感，不会额外增加推行人员的施力负担。当轮组接触到台阶立面时，对应位置的弧形接触块受到台阶的阻挡作用力，会带动相连的剪叉连杆绕铰接点转动，让轮组外圈形成多组突出的支撑脚结构，支撑脚会搭在台阶的踏面上，随着轮组继续转动，后续的支撑脚会依次搭住上一级台阶，整个爬楼过程中轮组的中心高度波动量被控制在很小的范围内，推行时不需要操作人员额外向上抬升搬运设备，大幅降低爬楼过程中的施力强度。

从安装边界尺寸来看，该轮组的安装接口采用标准脚轮的安装孔位设计，中心轮毂的安装轴径与市面上常见的8寸、10寸重载脚轮完全兼容，不需要对现有搬运小车的轮架结构做额外改造，就可以直接替换原有固定轮组完成升级。轮组在平路状态下的最大外圆直径与同规格普通脚轮一致，不会改变原有搬运设备的离地间隙与通过性；在爬楼变形状态下，单组支撑脚的突出高度适配国内住宅常用的150mm-180mm台阶高度范围，覆盖绝大多数民用住宅、写字楼的消防梯步尺寸参数。

从功能特性层面分析，该轮组的连杆机构设置了机械硬限位，在平路滚动时不会因为路面颠簸出现误变形，只有当接触到高度超过阈值的垂直障碍时才会触发变形动作，避免平路推行时出现卡滞。所有连杆的受力路径都经过受力校核，铰接点的剪切力、连杆的弯曲应力都控制在常用钢材的许用应力范围内，单轮额定承载可以达到120kg，满足普通手推搬运车的载重需求。轮组的接触块采用圆弧过渡设计，不管是平路滚动还是爬楼状态下与台阶接触，都不会出现尖锐棱角刮蹭地面或者台阶边缘的情况，对铺装路面、石材台阶的表面损伤极小，适合在室内公共区域使用。

在实际选型适配过程中，需要注意该轮组为无动力结构，适配的是人力推行的搬运设备，不适合高速机动的电动爬楼设备使用；轮组的铰接位置需要定期加注润滑脂，避免在多尘环境下长期使用出现连杆转动卡涩的问题；安装时需要保证左右两侧轮组的安装同轴度误差控制在0.5mm以内，避免推行过程中出现偏磨或者变形动作不同步的情况。相比传统的星轮式爬楼轮，这款可变形轮组在平路状态下没有突出的棱边，不会出现星轮在平路推行时的周期性颠簸问题，同时爬楼过程中的支撑点更多，每一级台阶的接触过程更平缓，不会出现星轮爬楼时的明显顿挫感，搬运易碎物品时的冲击更小，适用的物资搬运场景更广泛。
