集成ESP32的六轴FluidNC数控控制板

在桌面级数控加工、小型雕刻设备、DIY数控改造这类场景里，控制板的集成度、接线便捷性、运动控制稳定性一直是从业者选型时的核心考量点，这款集成ESP32主控的六轴FluidNC控制板，正是针对小型数控设备的布线痛点、控制需求做的针对性结构设计。从实际应用场景来看，它可以直接适配桌面型雕刻机、小型数控铣床、激光雕刻切割机、3D打印改装设备这类需要多轴联动运动控制的小型数控装备，替代传统需要外接主控模块、分线端子、驱动转接板的分散式控制方案，大幅减少设备电控舱内的接线复杂度，降低因为飞线过多带来的信号干扰、接线松脱故障概率。

从功能特性上看，板载集成的ESP32主控模块自带WiFi与蓝牙通讯能力，不需要额外外接通讯模块就能实现无线传输G代码、设备状态远程监控的功能，相比传统采用USB有线连接的控制方案，在小型加工车间、个人DIY工坊的使用场景里，能避免走线拉扯导致的通讯中断问题。板载的六轴步进电机驱动接口直接对应端子排引出，每个轴的方向、脉冲、使能信号都做了等长布线处理，减少高速脉冲传输时的信号畸变，支持最高128细分的步进驱动适配，能满足小型设备高精度进给的控制需求。同时板上预留了RS485通讯接口、0-10V模拟量输出接口，可以直接对接变频主轴、激光功率调节模块、外接手轮、限位开关、原点传感器等常用数控外设，所有外设接口都采用绿色插拔式接线端子，不需要焊接就能完成接线，现场调试时更换外设也不需要重新焊线，大幅提升装配与调试效率。

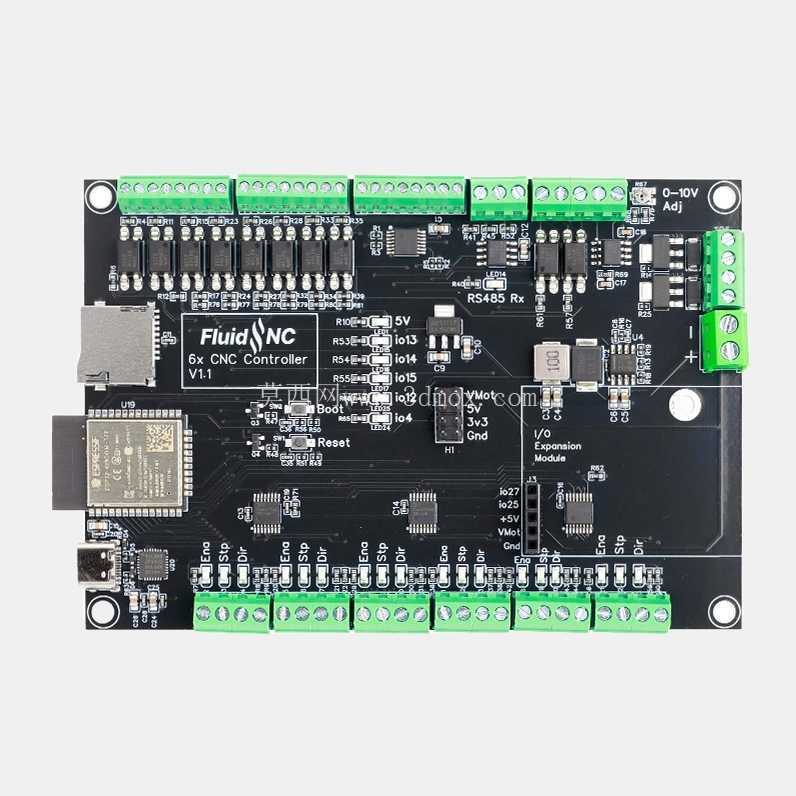

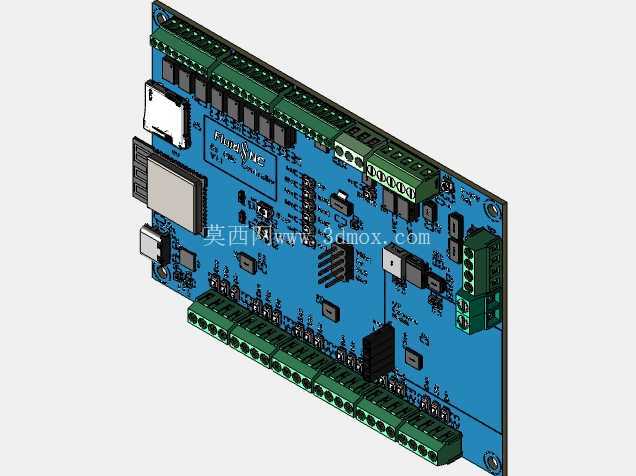

从设计思路来看，整块控制板采用长方形PCB布局，主控模块、存储模块、通讯接口、电源处理电路集中布置在板卡中部区域，所有对外接线端子统一排布在PCB的上下两条长边边缘，这种边缘端子布局的设计，完全适配小型数控设备电控舱的常规安装逻辑——安装时可以将控制板通过四个角的安装孔固定在电控舱安装板上，所有外接线缆都从板卡上下两侧引出，不会出现线缆横跨板卡表面遮挡元器件、干扰散热的问题。板卡上的电源输入部分做了独立的防反接、过流保护电路，主控电路与驱动接口电路做了光电隔离处理，避免外部驱动、主轴设备的启停浪涌冲击损坏主控芯片，SD卡插槽布置在板卡左侧边缘，插取SD卡时不需要拆除设备外壳就能完成操作，日常更新加工文件时操作便捷。

从安装边界与尺寸适配来看，整块PCB的长宽尺寸适配常规小型设备电控舱的安装位，四个角的Φ3.5mm安装孔孔位间距符合通用电控板安装标准，可以直接替换市面上同尺寸的grbl控制板，不需要重新在安装板上打孔。板卡上的元器件最高高度不超过15mm，安装时只需要预留20mm的垂直安装空间就能满足散热需求，不会和电控舱内的其他元器件、走线槽产生干涉。板载的状态指示灯布置在端子排旁，接线完成后可以直接通过指示灯判断每个轴的信号状态、电源状态、通讯状态，调试时不需要借助额外的测量工具就能快速排查接线故障。在实际选型适配时，这款控制板可以覆盖从三轴雕刻机到六轴联动小型加工设备的控制需求，不需要额外扩展控制模块，单块板就能完成所有运动控制、外设对接、通讯传输的功能，对于做小型数控设备研发、DIY设备改造、桌面级加工设备装配的从业者来说，能大幅减少电控部分的设计工作量，缩短设备装配调试的周期。板卡上的所有接口丝印都做了清晰标注，每个端子的功能、引脚定义都直接印在PCB表面，接线时不需要反复查阅说明书，即使是初次接触FluidNC固件的从业者，也能按照丝印快速完成接线调试，降低了数控控制部分的使用门槛。
