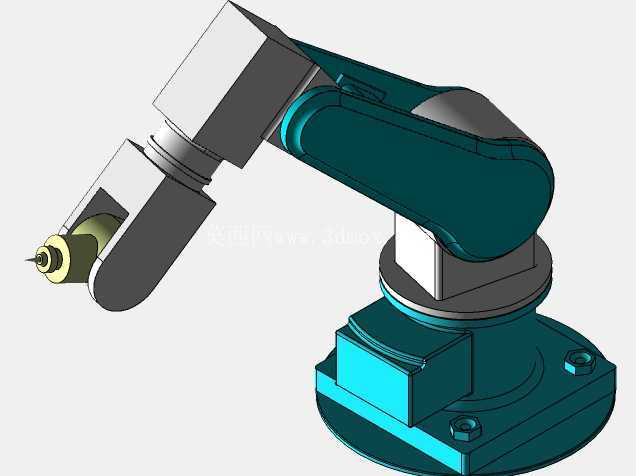

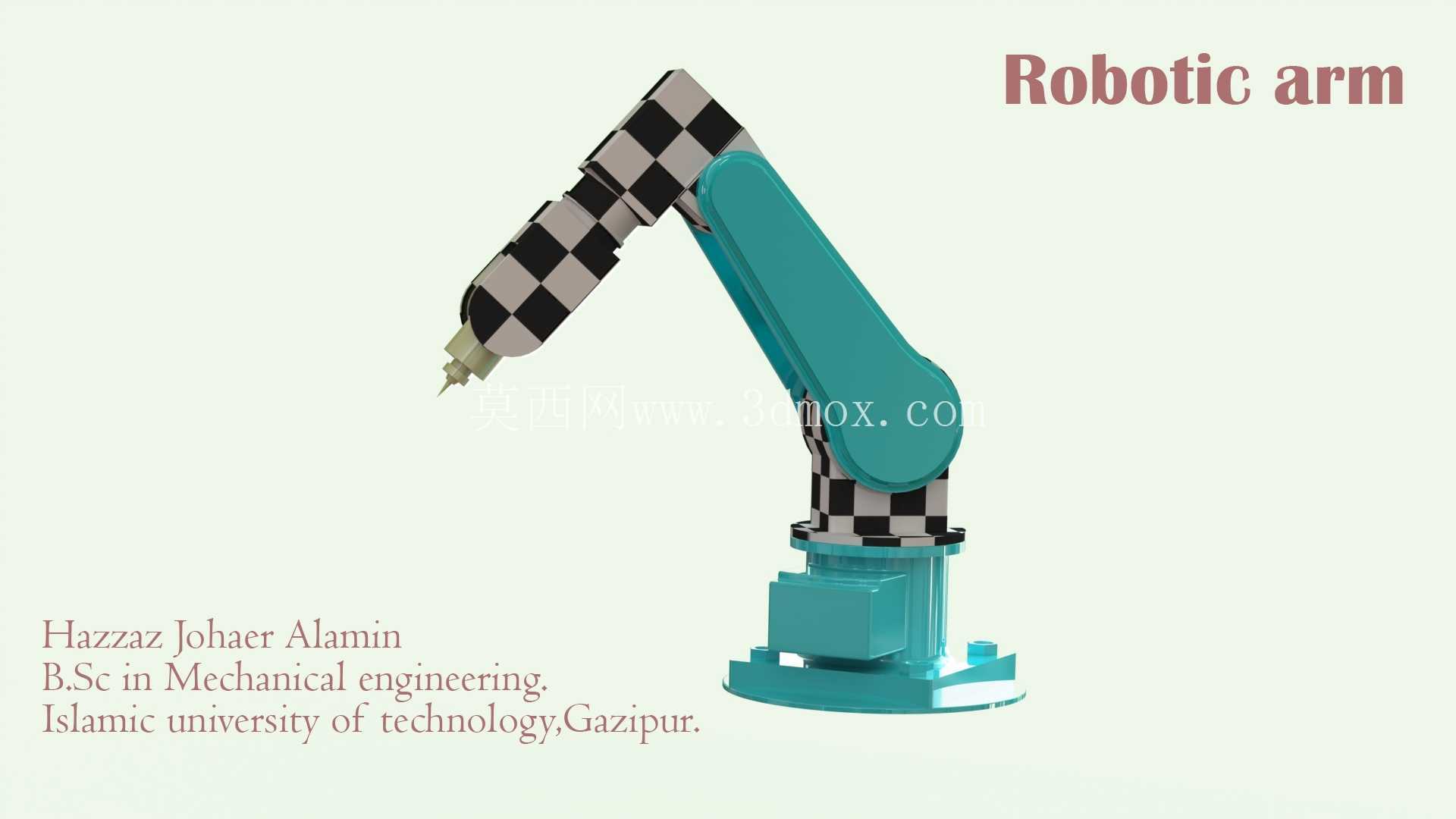

六轴关节型工业协作机械臂结构设计

这款关节型机械臂的结构设计，核心围绕中小型产线的柔性作业需求展开，在3C电子装配、轻工产品分拣、实验室样本转运这类对作业半径和负载要求适中的场景下，能够替代人工完成重复度高、定位精度要求严苛的工序动作。从实际落地的安装边界来看，其底座采用圆形法兰式安装结构，固定孔位按照通用工业设备安装间距排布，可直接适配市面主流的铝型材工作台、钢制设备机台顶面，安装时仅需保证底座承载面平面度公差不超过0.2mm，即可满足满负载运行下的稳定性要求，无需额外浇筑独立设备基础，对于现有产线的改造升级适配性极强。整体作业半径覆盖从底座中心向外延伸800mm的半球形工作区间，末端执行器安装位预留了标准的气动夹爪、电动吸盘接口，气路与控制线缆全部走臂身内部中空走线槽，避免外部走线在关节回转过程中出现缠绕、剐蹭的问题，这一设计细节在多工位连续往复作业的场景下，能够大幅降低线缆磨损带来的设备故障停机概率。

从设计思路上，这款机械臂没有盲目追求大负载与高转速参数，而是将结构刚性与重复定位精度作为核心优化方向。大臂与小臂的壳体采用等壁厚加强筋布局，在关节连接的受力集中区域做了局部增厚处理，既控制了臂身整体自重，又能保证在末端挂载5kg负载时，臂身末端的静态形变量控制在0.1mm以内，满足精密装配工序的精度要求。关节部位的回转结构采用交叉滚子轴承作为支撑，相比普通深沟球轴承，能够同时承受轴向、径向与倾覆力矩，在机械臂做伸展、俯抬动作时，关节部位的间隙量可以控制在极小范围内，长期运行后也不会出现明显的精度衰减。腕部的三个关节采用紧凑式同轴布局，将末端的运动惯量降到最低，在快速点位移动的过程中，不会因为腕部惯量过大导致臂身出现振动，有效缩短了点位作业的节拍时间。

在实际功能适配层面，这款机械臂的关节驱动预留了伺服电机与谐波减速器的安装位，每个关节的转动角度范围都做了机械硬限位与软件限位的双重设计，避免调试过程中出现关节超程碰撞的问题。比如腰部回转关节的硬限位块设置在±170°位置，既覆盖了绝大多数产线的作业工位范围，又能防止臂身回转时碰撞到周边的线体护栏或者相邻工位的设备。大臂的俯仰角度范围覆盖从水平向下30°到水平向上80°的区间，能够兼顾工作台面的低位取料与高位放料需求，小臂与腕部的关节角度范围则按照常见的拧螺丝、点胶、上下料动作轨迹做了适配，无需额外调整限位结构即可覆盖绝大多数常规作业动作。

从结构细节来看，臂身的外壳拼接处全部采用止口定位设计，装配时能够快速保证各段臂身的同轴度，降低后期装配调试的难度，同时接缝处预留了密封胶条的安装槽，能够达到IP54的防护等级，在有少量粉尘、切削液飞溅的机加工上下料场景下也能稳定运行，不会因为杂物进入关节内部导致轴承或者传动件磨损。底座内部预留了驱动器、控制板卡的安装空间，无需额外配置独立的电气控制柜，进一步压缩了设备整体占用的安装空间，对于空间紧张的紧凑型产线布局十分友好。末端法兰的定位销孔与安装螺孔采用统一的行业通用规格，用户可以根据自身作业需求快速更换不同的执行器，无需重新设计连接法兰，大幅缩短了设备换型调整的周期。
