闭环步进电机驱动器结构设计方案

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1126628
  • 闭环步进电机驱动器结构设计方案

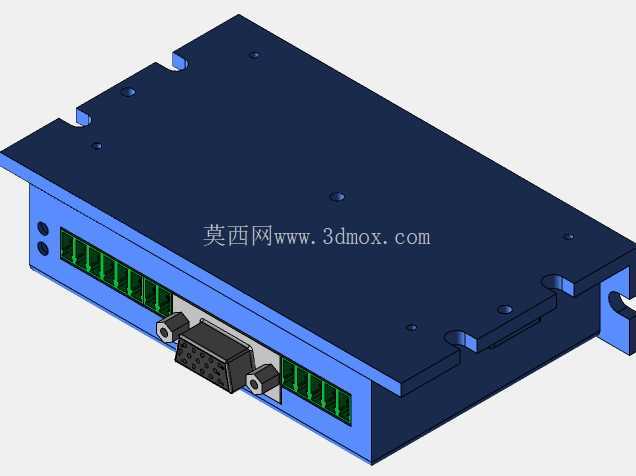

在自动化产线改造、小型数控设备搭建、3D打印设备升级、精密点胶工位调试这类对步进电机运行精度有较高要求的场景里,普通开环步进驱动器容易出现丢步、高速扭矩不足、运行共振的问题,闭环步进驱动器的应用占比正在逐年提升。本次呈现的这款闭环步进驱动单元,在结构设计阶段就充分考虑了工业现场的安装适配性与长期运行的可靠性,没有采用消费类电子的轻薄化设计思路,整体壳体采用金属材质加工,上盖为平整的深色金属盖板,侧边基座做了阳极氧化蓝处理,既可以保证结构强度,也能在设备运行时通过金属壳体辅助散热,避免长时间带载运行时功率器件积热导致的输出扭矩衰减。

从接口布局来看,驱动单元的一侧设置了多组绿色接线端子排,分别对应电机动力线、编码器反馈线、电源输入、IO信号接入的接线需求,端子排采用下沉式布局,接线完成后导线不会突出壳体上表面,不会干扰上层设备的安装堆叠;端子排中间预留了DB型串口接口,用于连接上位机调试软件,完成驱动参数配置、细分设置、电流环PID整定、编码器零点校准等操作,接口两侧设置了带内螺纹的金属固定柱,调试线插入后可以通过螺丝锁紧,避免设备运行过程中振动导致调试接口松脱,影响参数读写的稳定性。

安装边界设计上,壳体的四个侧边都预留了带缺口的安装耳,安装孔位做了沉台处理,采用标准M3螺丝即可完成固定,安装耳的缺口设计允许在不拆解周边设备的情况下完成驱动器的拆装维护,不需要完全拧下固定螺丝就能将驱动器从安装位滑出,大幅降低现场维护的时间成本。整体外形为规整的长方体结构,上盖完全平整无凸起结构,多台驱动器可以紧密并排安装在电控柜的标准DIN导轨旁或者设备安装板上,不会出现结构干涉,壳体边缘都做了小圆角钝化处理,避免安装调试过程中划伤操作人员的手部,也不会刮伤连接导线的绝缘层。

功能层面,这款驱动器支持闭环位置反馈控制,能够实时采集电机端编码器的位置信号,对比控制器发出的脉冲指令,一旦检测到位置偏差就会自动调整输出电流,补偿位置误差,从根源上避免开环步进系统常见的丢步问题,同时在高速运行区间可以自动提升输出扭矩,拓宽步进电机的有效转速范围。设计阶段针对工业现场的电磁干扰问题做了结构优化,金属壳体可以形成完整的屏蔽腔,减少周边变频器、伺服设备的电磁辐射对驱动信号的干扰,接线端子的引脚间距符合安规要求,强电与弱电端子之间预留了足够的爬电距离,避免潮湿、多尘环境下出现引脚间打火短路的问题。

在实际选型适配过程中,这款驱动器可以匹配42、57、86系列的闭环步进电机,适配的设备场景覆盖小型雕刻机的进给轴驱动、自动化分拣线的皮带输送定位、视觉检测设备的工位切换驱动、电子组装设备的送料机构驱动等,规整的外形结构也方便设计人员在做电控柜三维布局时直接调用模型,提前核对安装孔位、接线空间、散热间隙,避免实际装配时出现结构干涉,减少现场改孔、调整走线的工作量。壳体上盖预留了多个均匀分布的固定沉孔,既可以用于上盖与基座的连接固定,也可以根据使用需求加装额外的散热片,适配高负载、长时间连续运行的工况,不需要重新开模修改壳体结构,降低了衍生型号的开发成本。
