高低电平触发30安继电器模块结构设计

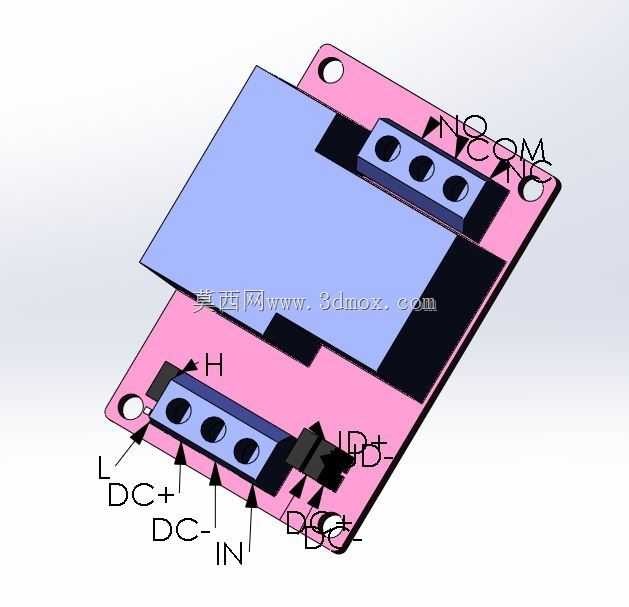

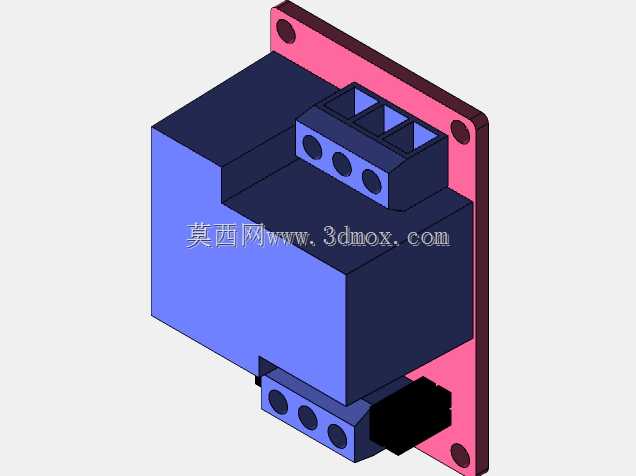

这款高低电平触发的30安规格继电器模块，在低压工控配电场景中承担着小信号控制大功率负载通断的核心作用，常见于自动化产线的执行回路控制、小型配电柜体的负载分合、智能家居强电回路的信号驱动等场景，能够通过主控端输出的高低电平信号，直接驱动继电器触点完成吸合与释放动作，无需额外增设中间放大驱动电路，大幅简化控制回路的布线复杂度。从结构设计层面来看，模块采用载板与继电器主体分体装配的思路，粉色安装载板预留四个对称分布的固定安装孔，可直接通过螺丝固定在设备内壁、DIN导轨适配支架或者PCB安装位上，安装孔的位置公差控制在±0.1mm范围内，能够适配多数常规工控安装位的孔位要求，不会出现安装错位无法固定的问题。继电器主体为蓝黑配色的绝缘壳体结构，壳体上下两端分别设置三孔位的接线端子，上端端子用于接入控制端的电平信号与供电回路，下端端子用于接入被控的强电负载回路，端子孔位内径适配2.5平方到6平方的多股铜芯导线，能够满足30安额定电流下的载流要求，避免导线过流发热引发的安全隐患。模块侧面预留的黑色插接结构，可适配快插式接线排，在批量设备组装时能够大幅提升接线效率，减少人工接线的出错概率。设计过程中充分考虑了电气间隙要求，强电接线端子与控制信号端子之间的爬电距离满足250伏电压等级的安全规范，不会出现高压串入控制回路损坏前端主控元件的问题。壳体的散热结构通过壳体表面的自然散热筋实现，在30安额定电流长期通断的工况下，壳体表面温升能够控制在安全范围内，不会因过热导致壳体绝缘性能下降。模块的触发逻辑兼容高电平触发与低电平触发两种模式，能够适配不同品牌PLC、单片机控制板的输出电平逻辑，无需额外调整控制程序的输出极性，选型适配性更强。安装边界方面，模块整体突出安装面的高度控制在合理范围内，不会与柜体内其他相邻元件产生安装干涉，载板边缘做了圆角处理，避免安装过程中划伤操作人员或者划破导线绝缘层。
