十字轴式万向钩接关节结构设计

在跨轴系动力传递的场景里，这类十字铰接的钩接结构是解决两轴存在夹角时动力传输的核心部件，常见于需要变角度传动的设备布局中，比如小型机械臂关节、农用机具的动力输出端、轻工设备的联动机构，甚至部分手动工具的传动连接位置，都能见到这类结构的变体。不同于刚性联轴器要求两轴严格对中，这类钩接关节允许两轴在一定角度范围内存在安装偏差，运转过程中即便主动轴和从动轴的轴线夹角出现小幅动态变化，也能持续稳定传递扭矩，不会出现卡滞或者传动中断的问题。

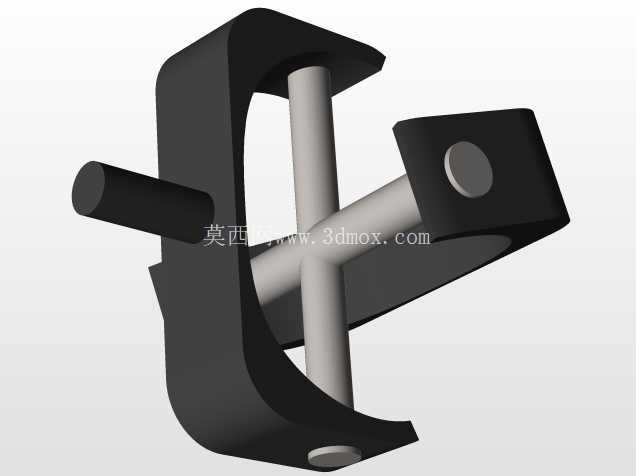

从结构本身来看，这个模型还原的是最基础的单十字轴万向铰接结构，两个叉形接头分别对应主动端和从动端，中间通过十字形的轴体实现铰接，每个叉头的两个支耳分别和十字轴的一组对向轴颈配合，轴颈和叉头孔之间预留了转动间隙，保证两个叉头都能绕对应的十字轴轴线自由摆动。设计这类结构的时候，首先要核算的是十字轴轴颈的抗扭强度和接触应力，因为动力传递过程中，扭矩会通过叉头的支耳作用在十字轴的轴颈上，轴颈根部是应力集中的高发位置，建模时需要在轴颈和十字轴主体的衔接位置做合理的圆角过渡，避免热处理或者载荷冲击时出现开裂。

叉形接头的钩状结构设计，一方面是为了给十字轴留出足够的摆动空间，避免两轴摆角过大时叉头和十字轴本体发生运动干涉，另一方面也能在满足强度要求的前提下尽可能减轻结构自重，对于需要频繁做角度调整的传动场景，更低的转动惯量意味着更小的启动冲击和更灵敏的传动响应。实际设计时需要明确安装边界：两个叉头的内开档尺寸要和十字轴对应的轴端长度匹配，保证装配后十字轴不会出现轴向窜动，同时轴颈和叉头孔的配合间隙要控制在合理范围，间隙过大会导致传动回程差过大，影响传动精度，间隙过小则会加剧转动磨损，甚至在温度变化时出现抱死的情况。

这类结构的实际使用中，通常会在轴颈位置加装耐磨衬套或者滚针轴承，降低转动过程中的摩擦阻力，同时配合润滑脂的加注通道，保证长期运转时的磨损量处于可控范围。如果是用于传递较大扭矩的场景，还需要对叉头的支耳部分做抗弯强度校核，因为当两轴夹角较大时，支耳会承受额外的弯曲载荷，支耳厚度不足容易出现变形甚至断裂。建模过程中需要特别注意两个叉头的旋转轴线必须严格垂直且相交于十字轴的中心点，一旦出现轴线偏移或者不垂直的情况，会导致传动过程中出现附加的交变载荷，不仅会大幅提升运转噪音，还会加速各个配合面的磨损，缩短整个部件的使用寿命。

在安装尺寸的匹配上，主动端和从动端的接口形式可以根据实际使用场景调整，这个模型里采用的是圆柱轴伸的接口形式，适合和带孔的传动部件通过键连接或者过盈配合实现固定，部分应用场景也会将叉头端部设计成法兰接口，方便和其他设备端面对接。需要注意的是，单十字轴万向节在传动过程中存在转速波动的问题，也就是主动轴匀速转动时，从动轴的转速会呈现周期性的快慢变化，夹角越大转速波动越明显，所以如果是对传动平稳性要求较高的场景，通常会成对使用这类万向节，通过合理布置中间轴的角度来抵消转速波动，而单节结构更多用于转速不高、对传动平稳性要求相对宽松的手动机构或者低速传动场景。

从结构工艺性来看，这类叉形接头适合采用模锻成型后再做机加工的工艺生产，模锻可以保证叉头部分的金属纤维流线连续，提升整体的结构强度，后续机加工只需要保证轴孔的尺寸精度、同轴度以及两个轴孔的位置度即可，十字轴则通常采用合金钢锻造后经渗碳淬火处理，提升轴颈表面的硬度和耐磨性，芯部保留足够的韧性来承受冲击载荷。建模时需要提前考虑加工工艺的可行性，比如叉头支耳上的轴孔要预留足够的加工退刀空间，避免出现刀具无法到达的加工死角，各个棱边的倒角也要符合加工工艺要求，避免热处理时出现应力集中。
