带双安装孔U型槽连接托架结构设计

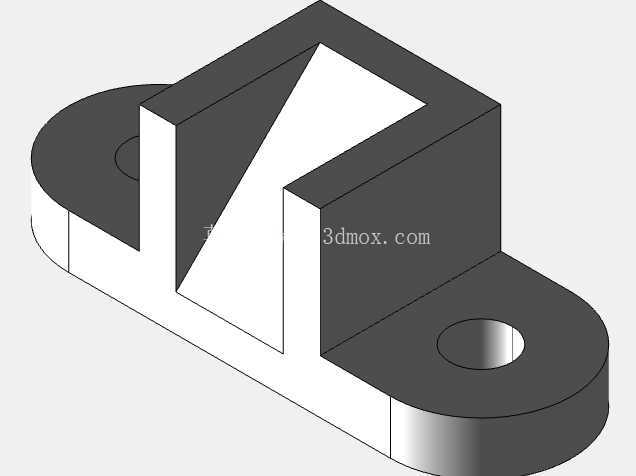

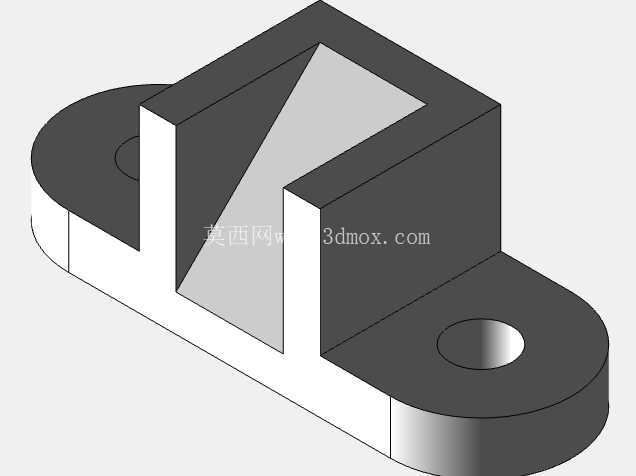

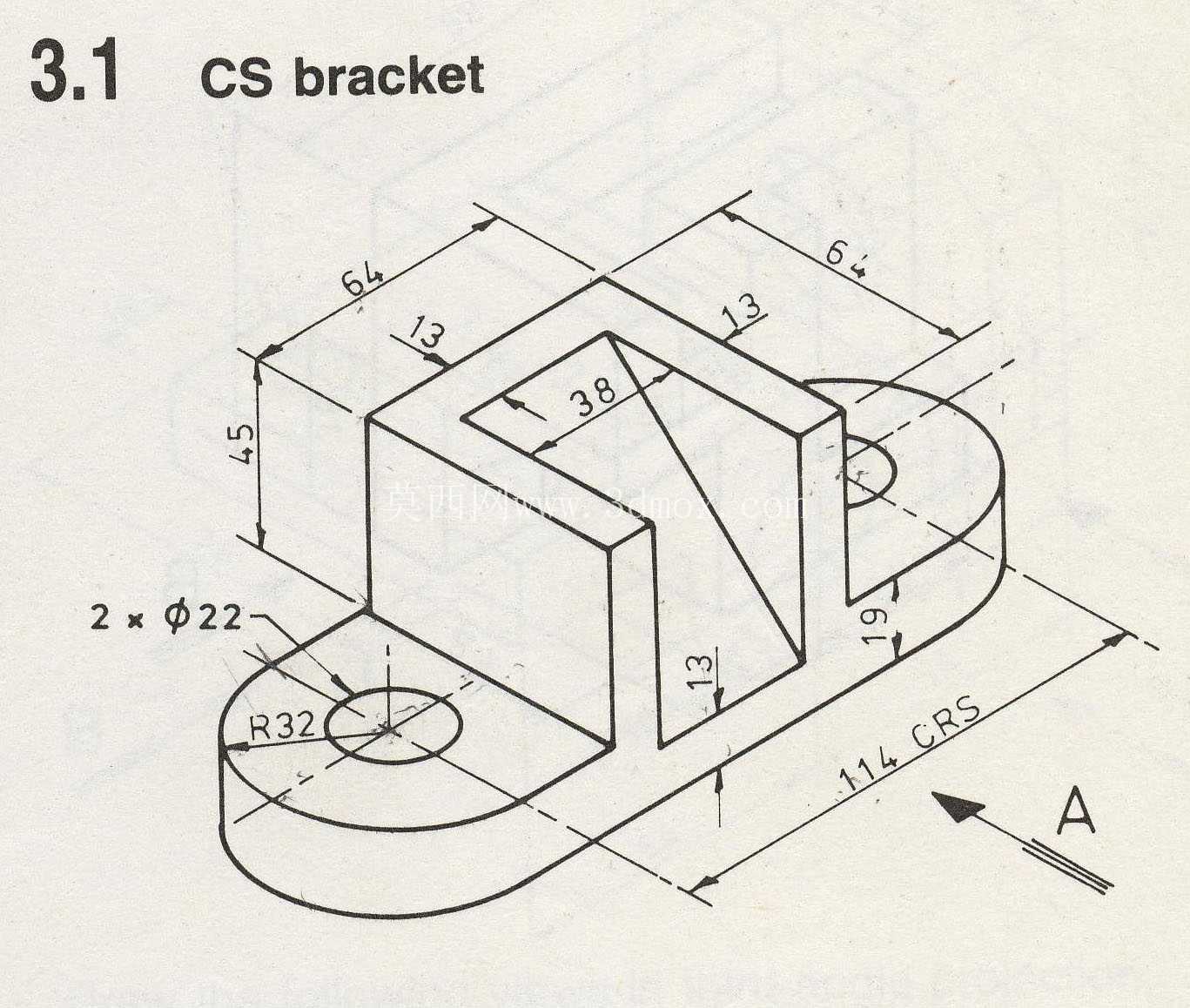

　　这类带双圆弧安装端的U型托架，在通讯设备机架内部走线固定、小型工控模块的侧向挂载场景里十分常见，区别于常规平直安装支架，它的双端半圆结构能适配圆形安装基面的贴合需求，避免直角支架在弧面安装时出现的贴合缝隙、锁紧后应力集中的问题。从结构细节来看，两端半圆安装位的半径为32mm，各设置一个直径22mm的安装通孔，两个孔位的中心距对应托架总长度方向的安装边界，安装时可穿过M20规格的螺栓完成基面固定，孔位周边预留的平面区域能保证垫圈与螺栓头的压紧面完全贴合，不会出现压接偏斜的情况。

　　中间的U型槽结构是核心功能区，槽口宽度38mm，槽深方向的尺寸匹配被支撑件的插入深度，槽壁厚度均匀，两侧槽壁上预留的13mm深度的定位缺口，能让插入槽内的部件完成侧向限位，不需要额外加装定位销就能限制部件的横向窜动，槽底的加强三角筋从槽壁根部延伸至槽底平面，筋厚与槽壁保持一致，能大幅提升槽口承受垂直载荷时的抗变形能力，避免托架受载后槽口出现外张变形。整体高度方向尺寸为45mm，托架总长度方向的安装边界为114mm，两端半圆的外伸长度各为64mm的一半，保证安装孔中心到U型槽侧壁的距离足够，不会出现螺栓安装时与槽内部件干涉的问题。

　　设计这类托架时，首先要确认安装基面的弧度与两端半圆的半径匹配度，如果是平面安装场景，半圆结构也能减少支架的整体重量，同时避免直角端部的锐边划伤安装人员或线缆。U型槽的开口尺寸需要根据被支撑件的外形尺寸预留0.2-0.5mm的装配间隙，既保证部件能顺利插入，又不会因为间隙过大导致支撑晃动。槽壁上的定位缺口位置需要对应被支撑件上的凸台位置，缺口的深度要保证凸台完全卡入后，支撑件的端面与槽底完全贴合，受力均匀。安装孔的直径选择要考虑安装时的位置公差补偿，22mm的孔径适配M20螺栓时，预留的2mm间隙能抵消安装基面的孔位加工误差，降低现场安装的对位难度。

　　从受力角度分析，这类托架主要承受垂直于安装基面的静载荷，三角筋的设置能将槽壁受到的载荷直接传导至两端的安装固定点，减少槽壁根部的弯矩集中，按照常规Q235钢板加工的话，5mm壁厚的结构就能承受不低于50kg的垂直静载，完全满足通讯设备内部模块、小型传感器支架的承重需求。加工这类零件时，可采用板材激光切割后折弯成型的工艺，三角筋部分可与主体一体切割折弯，不需要额外焊接，能减少焊接变形带来的尺寸误差，折弯时要注意U型槽的两侧壁平行度公差控制在0.1mm以内，保证插入的部件不会出现卡滞。安装时需要注意两端的螺栓要均匀锁紧，避免单侧锁紧力过大导致托架出现翘曲，影响槽内部件的安装精度。另外，托架的所有锐边都需要做倒钝处理，尤其是U型槽的开口边缘和安装孔的周边，防止安装过程中划伤线缆或者操作人员的手部。在实际的通讯基站机架内部，这类托架常用来固定光纤熔接盘、小型信号分配模块，相比一体式注塑支架，金属材质的托架抗老化性能更好，在机房长期高温环境下不会出现脆化变形，使用寿命更长；在小型自动化设备的机架上，这类托架也可用来固定小型气动元件、传感器安装板，双安装孔的固定方式比单孔支架的抗扭转性能更好，设备运行产生振动时也不会出现支架转动移位的问题。
