多槽工业铝挤压型材结构设计

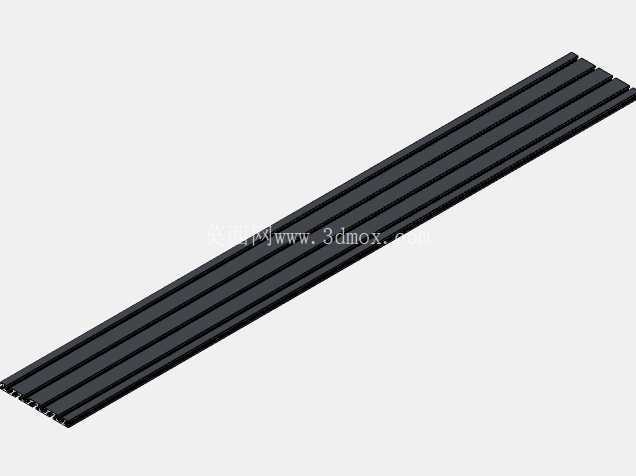

　　这款多槽铝挤压型材是工业框架搭建场景里的常用基础构件，日常在自动化设备机架、流水线工作台支架、设备防护围栏、检测工装台架的搭建中都能见到这类型材的身影，区别于传统焊接方管，这类挤压铝型材不需要做焊接工序，依靠配套的角件、螺栓、T型螺母就能完成快速组装，后期设备改型、工位调整时可以直接拆解重组，材料重复利用率远高于焊接钢结构件。从截面设计来看，型材沿长度方向均匀分布多条平行T型槽，槽口尺寸经过标准化适配，可兼容市面上通用的T型螺栓、滑块螺母，安装时不需要在型材上额外打孔攻丝，只需要将紧固件预置在槽道内，滑动到对应安装位置锁紧即可，能大幅缩短现场装配的工时。

　　型材的壁厚设计兼顾了结构强度与材料成本，主体受力壁厚度满足常规静载框架的承重要求，非受力区域做了薄壁优化，在保证整体抗弯截面模量的前提下控制了单位长度重量，搬运、裁切过程中单人即可操作，不需要额外借助重型吊装设备。在安装边界方面，这类型材的截面外形为规整矩形，相邻型材拼接时可以做到直面贴合，没有多余的凸起结构，搭建完成的框架外表面平整，后续安装防护门板、亚克力挡板、走线槽时不需要额外做找平处理。型材的槽道内部做了圆角过渡，避免挤压生产过程中出现应力集中导致的开裂问题，同时也能减少紧固件滑动时的卡滞现象，安装过程中螺母可以顺畅在槽内滑动调整位置。

　　从实际使用场景出发，这类型材常被用来搭建中小型自动化设备的主机架，比如桌面型点胶机、小型输送线的侧梁、工装夹具的安装基座，搭配对应的端盖、角码、蹄脚或者脚轮，可以快速组装成可移动或者固定的工作台架。设计这类型材的三维模型时，需要优先保证截面轮廓的尺寸精度，尤其是槽口的宽度、槽道的深度、相邻槽道的中心距这些关键尺寸，必须和通用配套件的尺寸公差匹配，否则会出现紧固件装不进去、拼接后缝隙过大的问题。沿长度方向的模型要保证截面轮廓的一致性，不能出现扭曲、锥度问题，因为实际生产中铝挤压工艺是连续挤出成型，型材的直线度靠挤出模具和后续校直工序保证，建模时沿长度方向做等截面拉伸即可，不需要额外做曲面变化。

　　另外型材的棱边位置做了微小的倒角处理，避免装配过程中锋利的边角划伤操作人员，同时也能让拼接后的框架外观更规整，没有尖锐的凸起。在做框架整体设计时，这类型材的连接方式除了常用的角件连接，还可以采用内置连接件、端面连接板等方式，不同的连接方式对应的型材加工要求不同，比如用内置连接件时需要在型材端面的指定位置打安装孔，建模时需要提前预留对应的加工余量和孔位位置，避免后期加工时干涉到槽道结构。这类铝型材的表面一般做阳极氧化处理，耐磨且不易锈蚀，在普通工业车间环境下不需要额外做表面涂装，组装完成后即可直接投入使用，相比喷涂的钢结构件，不会出现漆面脱落、锈蚀流黄水的问题，后期维护成本更低。在选型时，需要根据框架的承重要求、跨距大小选择对应规格的型材，大跨距的横梁位置需要选用截面更大、槽数更多的型材来保证抗弯刚度，避免设备运行过程中横梁出现挠度过大影响设备精度的问题，而作为立柱的型材则需要重点考虑抗压强度和连接节点的可靠性，保证整个框架的稳定性。
