大疆M210无人机电机配套螺旋桨锁固结构

在工业级多旋翼无人机的动力系统设计中，电机与螺旋桨的连接锁止结构是直接影响飞行可靠性的核心部件，这套适配大疆3515规格电机的桨锁结构，主要服务于M210这类行业应用无人机的动力输出端，承担着螺旋桨与电机输出轴之间的扭矩传递、轴向锁止、抗振防松的核心功能，在电力巡检、测绘作业、应急救援等长航时、复杂工况飞行场景下，该部件的结构合理性直接决定了动力系统的失效风险阈值。

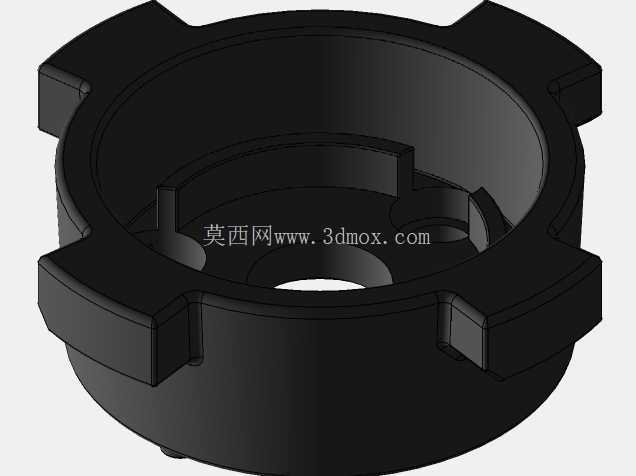

从实际作业场景的需求出发，这类桨锁结构首先要解决的是高频振动下的连接可靠性问题，多旋翼无人机在飞行过程中，电机转速会随飞行姿态调整在数千转每分钟的区间内快速波动，螺旋桨旋转产生的交变载荷、气动扰动带来的径向冲击，都会持续作用在桨与电机的连接位置，如果锁止结构设计不合理，很容易出现桨叶松动、射桨等恶性故障。这套桨锁采用周向凸台卡位的结构设计，外圈均匀分布的四个凸耳结构，刚好可以嵌入螺旋桨安装座对应的卡槽内，相比单纯依靠中心螺丝压紧的锁止方式，周向卡位结构可以直接承担扭矩传递的载荷，避免连接螺丝承受过大的剪切力，大幅降低螺丝疲劳断裂的风险。

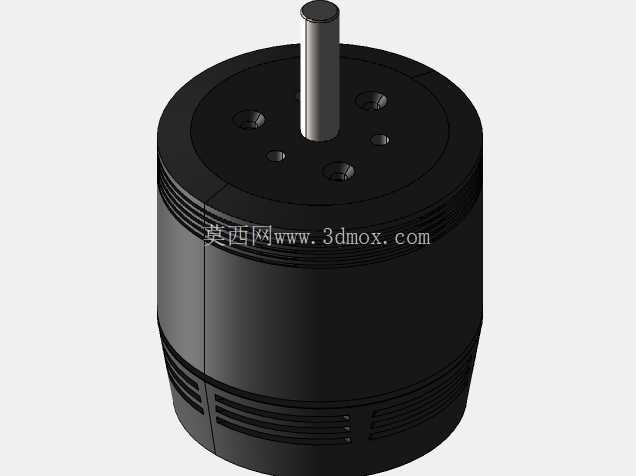

从逆向建模的设计逻辑来看，该结构的尺寸边界完全匹配对应电机的安装基准：电机底部的定位止口与螺纹孔采用三维扫描获取数据，能够保证与原厂电机座的装配同轴度，安装时可以直接贴合电机上端面，不需要额外调整安装间隙。需要注意的是，电机上部的桨座固定孔位为手动测绘获取，在进行配套零件设计时，不能直接套用模型上的孔位尺寸进行公差配合设计，必须先通过3D打印制作样件进行实装配验证，确认孔位的位置度、孔径尺寸与实际零件的偏差在允许范围内，再进行后续的结构细化，避免因为逆向建模的尺寸误差导致装配干涉或者连接强度不足。

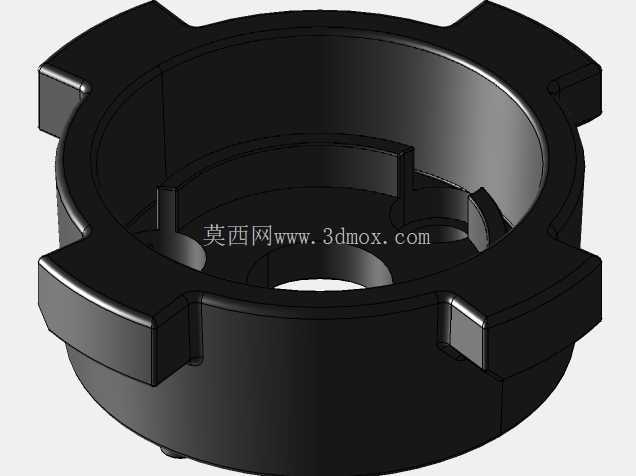

结构细节上，该桨锁的内圈设置了对应的限位台阶，安装到位后可以刚好卡在电机输出轴的轴肩位置，限制桨锁的轴向窜动，外圈的四个凸耳做了倒角处理，既可以在安装时起到导向作用，方便快速对准螺旋桨安装座的卡槽，也能减少应力集中，避免凸耳根部在交变载荷下出现开裂。内孔的尺寸设计预留了足够的间隙，不会与电机输出轴发生摩擦，同时保证桨锁与电机轴的同轴度误差控制在合理范围内，减少高速旋转时的动平衡偏差。

在实际选型适配过程中，设计人员需要重点关注几个安装边界参数：首先是桨锁的总高度，要保证安装后螺旋桨的压紧行程在合理区间，既不能因为锁具高度过高导致螺旋桨压不紧，也不能因为高度过低导致螺丝锁附行程不足；其次是外圈凸耳的周向位置度，必须与螺旋桨安装座的卡槽完全对应，否则会出现安装错位，导致螺旋桨的动平衡被破坏，飞行时出现异常振动；最后是锁具与电机上端面的贴合度，安装后接触面的贴合面积要达到80%以上，避免局部应力集中导致的结构变形。

对于从事无人机动力系统改装、维修配件设计的结构工程师来说，这套桨锁的三维结构可以作为设计参考，但在实际加工制作时，不能完全依赖逆向模型的尺寸进行批量生产，尤其是涉及到配合公差的位置，必须结合实物的测量数据进行尺寸修正，材料选择上要优先选用高强度的工程塑料或者轻质铝合金，保证结构强度的同时尽可能降低重量，减少动力系统的额外负载。在进行装配验证时，要模拟实际飞行的振动工况，进行长时间的振动测试，确认锁止结构不会出现松动，同时要测试不同转速下的动平衡表现，避免因为桨锁的质量分布不均导致电机轴承过早磨损。
