方形法兰安装式混合式步进电机结构

在自动化产线的点位移送、3D打印设备的轴系驱动、小型数控雕刻机的进给传动、包装机械的定长送料这类需要精准开环位置控制的场景里，这类方形法兰安装的步进电机一直是性价比极高的执行元件选择。不同于伺服电机需要配套编码器做闭环反馈，步进电机依靠脉冲信号对应固定步距角的特性，就能在负载不超出额定扭矩的区间内实现稳定的位置控制，不需要复杂的参数调试，对中小功率的点位驱动场景适配性极强。

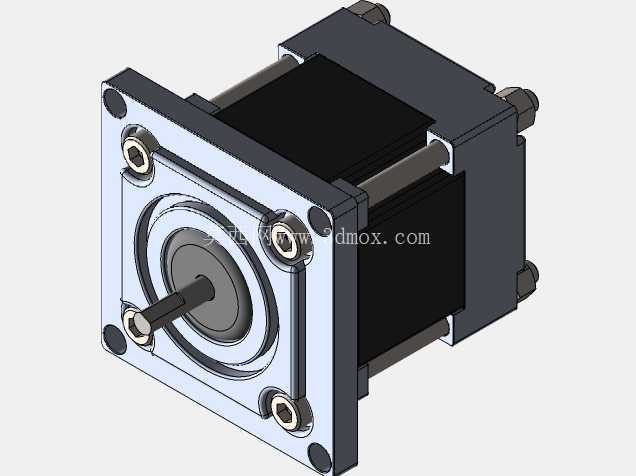

从结构设计逻辑来看，这个模型完整还原了量产步进电机的装配层级：前端的方形安装法兰做了沉头安装孔设计，四个安装孔的位置度公差在实际加工中需要控制在0.02mm以内，才能保证电机安装到设备面板上时输出轴和负载传动件的同轴度，避免出现轴系憋劲、运行噪音过大的问题。法兰中心的输出轴采用D型切边结构，配套同步轮、联轴器的时候不需要额外做防转销钉，靠紧定螺丝顶在切边平面上就能传递额定扭矩，装配效率比光轴结构高很多，也能避免长期正反转切换出现的轴套打滑问题。

电机本体的叠片定子部分做了方形外壳包裹，定子绕组的排布在模型里做了简化处理，但实际工程应用中，定子叠片的叠压系数直接影响电机的输出扭矩，叠片之间的绝缘处理也决定了电机高速运行时的涡流损耗大小。后端的端盖上预留了阻尼器安装位，部分高速应用场景下可以加装阻尼盘来降低电机运行时的低频振动，避免出现共振区间内的失步问题。前后端盖之间用长螺栓贯穿拉紧，螺栓的预紧力需要控制在合理区间，既要保证端盖和定子壳体的配合紧密，也不能因为预紧力过大导致端盖变形挤压内部轴承，造成输出轴转动卡滞。

从安装边界尺寸来看，这类法兰安装的步进电机，法兰边长、安装孔中心距、输出轴轴径、轴伸长度都是标准化的系列尺寸，选型的时候只需要根据设备的安装空间预留足够的本体长度空间，同时要注意电机尾部如果加装编码器或者刹车模块的话，需要额外预留对应的轴向尺寸，避免和设备内部的其他结构件产生干涉。输出轴的径向跳动量在实际出厂检验中需要控制在0.01mm以内，才能保证配套精密传动的时候不会出现传动误差累积。

在实际设备选型匹配的时候，首先要核算负载的转动惯量和所需的运行扭矩，步进电机的扭矩会随着转速升高出现明显的扭矩下降，选型的时候需要在目标运行转速下预留至少30%的扭矩余量，避免出现高速运行时丢步的问题。安装的时候要注意输出轴和负载的同轴度校正，哪怕是微小的角度偏差，长期运行也会导致轴承磨损加快，输出轴的密封件提前失效。如果是用在有粉尘或者切削液飞溅的场景，还可以在前端法兰处加装密封圈，提升电机本体的防护等级，避免异物进入电机内部造成绕组短路或者轴承卡滞。

这个装配模型完整呈现了步进电机从前端法兰、输出轴、轴承、定子转子组件到后端盖的全部装配关系，结构件之间的配合公差在建模的时候都做了对应还原，不管是用来做设备整体装配的配套元件选型参考，还是用来拆解学习步进电机的内部结构逻辑，都能提供很直观的结构参考，也能帮助刚接触机电传动设计的工程师快速理解这类执行元件的安装配合要点。
