FPV无人机用外转子无刷直流电机结构

这款外转子结构的无刷动力部件，核心应用场景覆盖消费级航拍无人机、FPV穿越机、小型固定翼航模以及轻量化DIY无人载具领域，作为整套飞行动力系统的核心输出单元，直接决定了整机的推重比、续航表现与飞行操控响应速度。从实际用途来看，该部件通过电调接收飞控输出的PWM信号，将电能转化为旋转机械能，带动适配规格的螺旋桨产生升力或推力，可适配多旋翼机型的单轴动力布置，也可用于固定翼机型的拉力输出单元，部分轻量化地面无人载具的驱动单元也可选用该规格动力件完成动力输出。

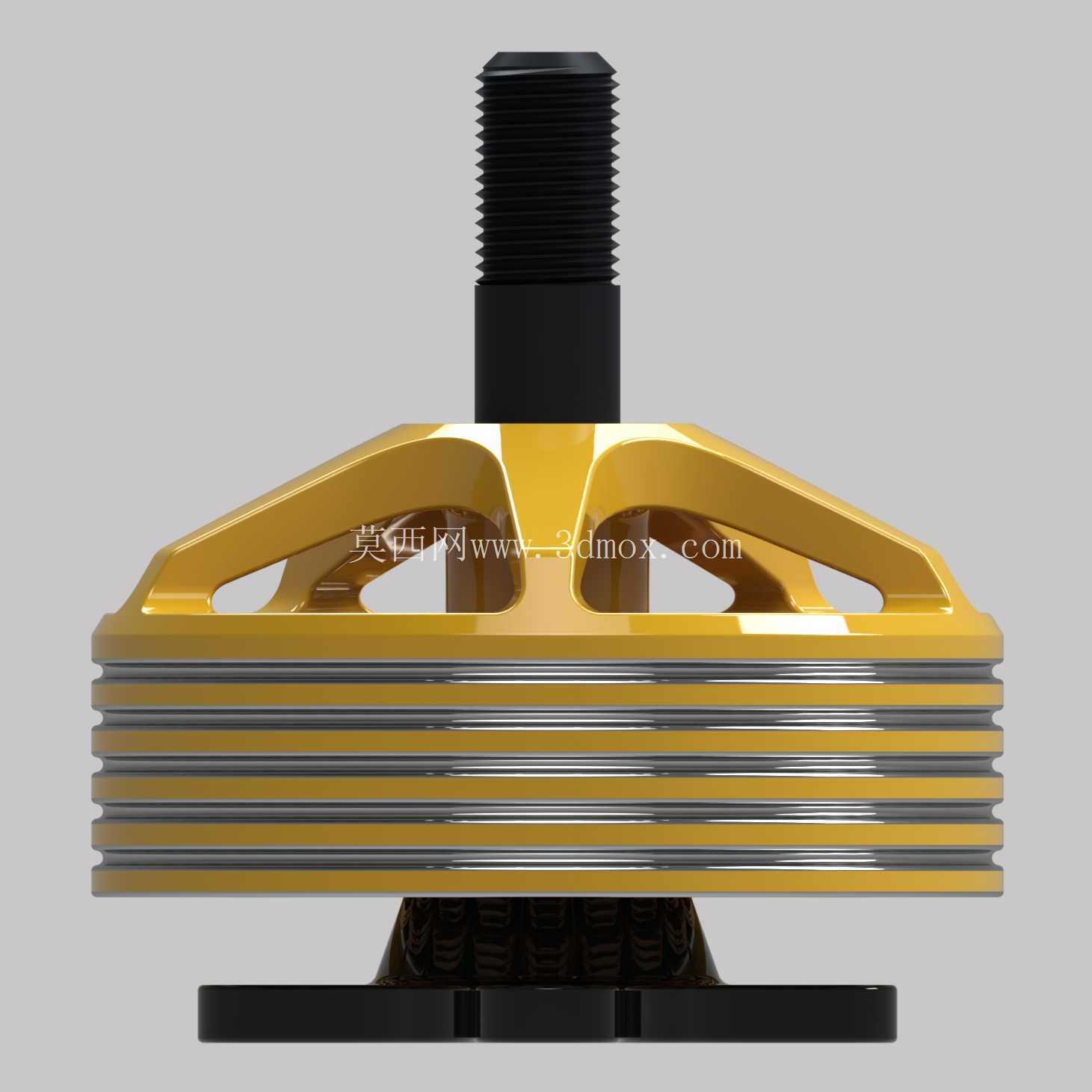

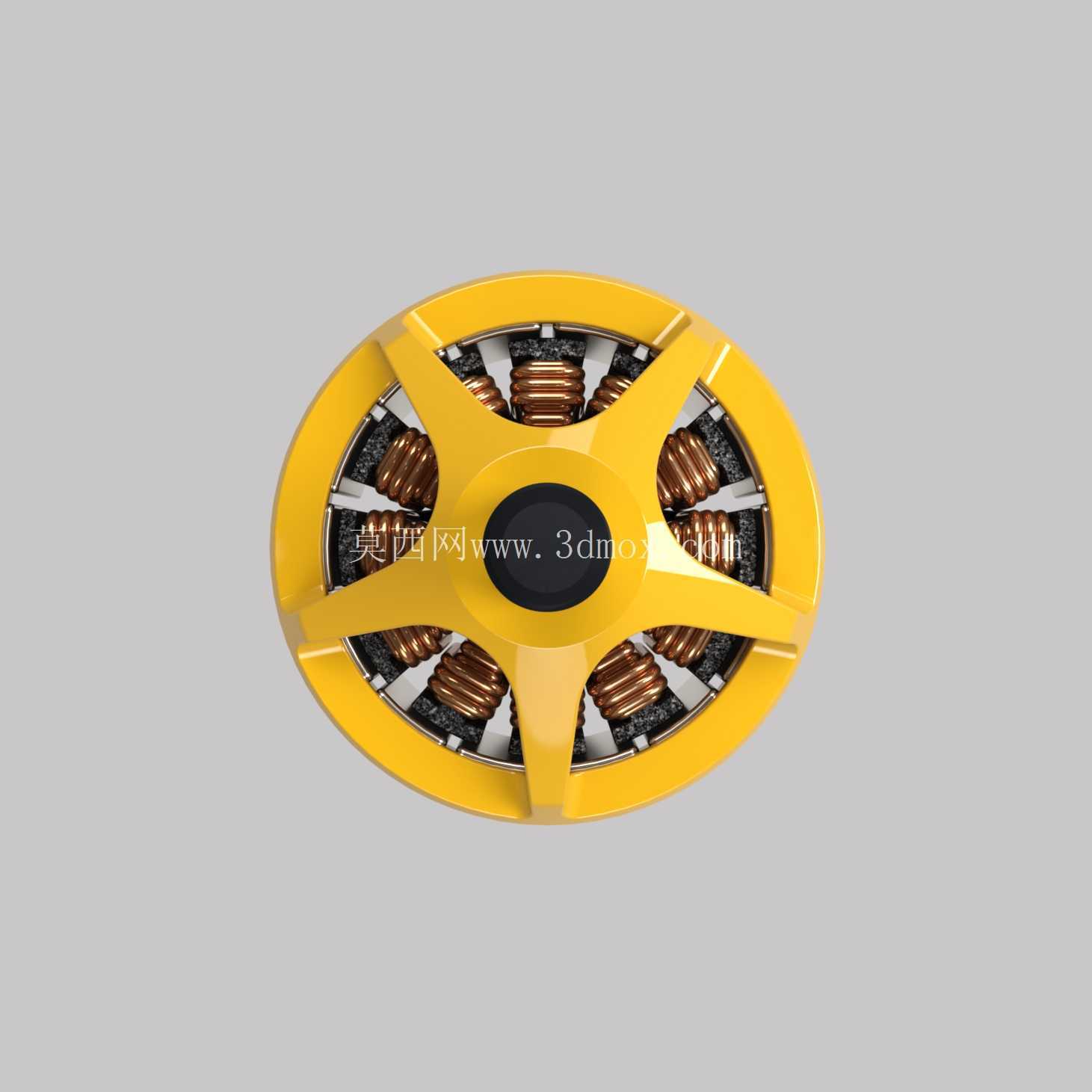

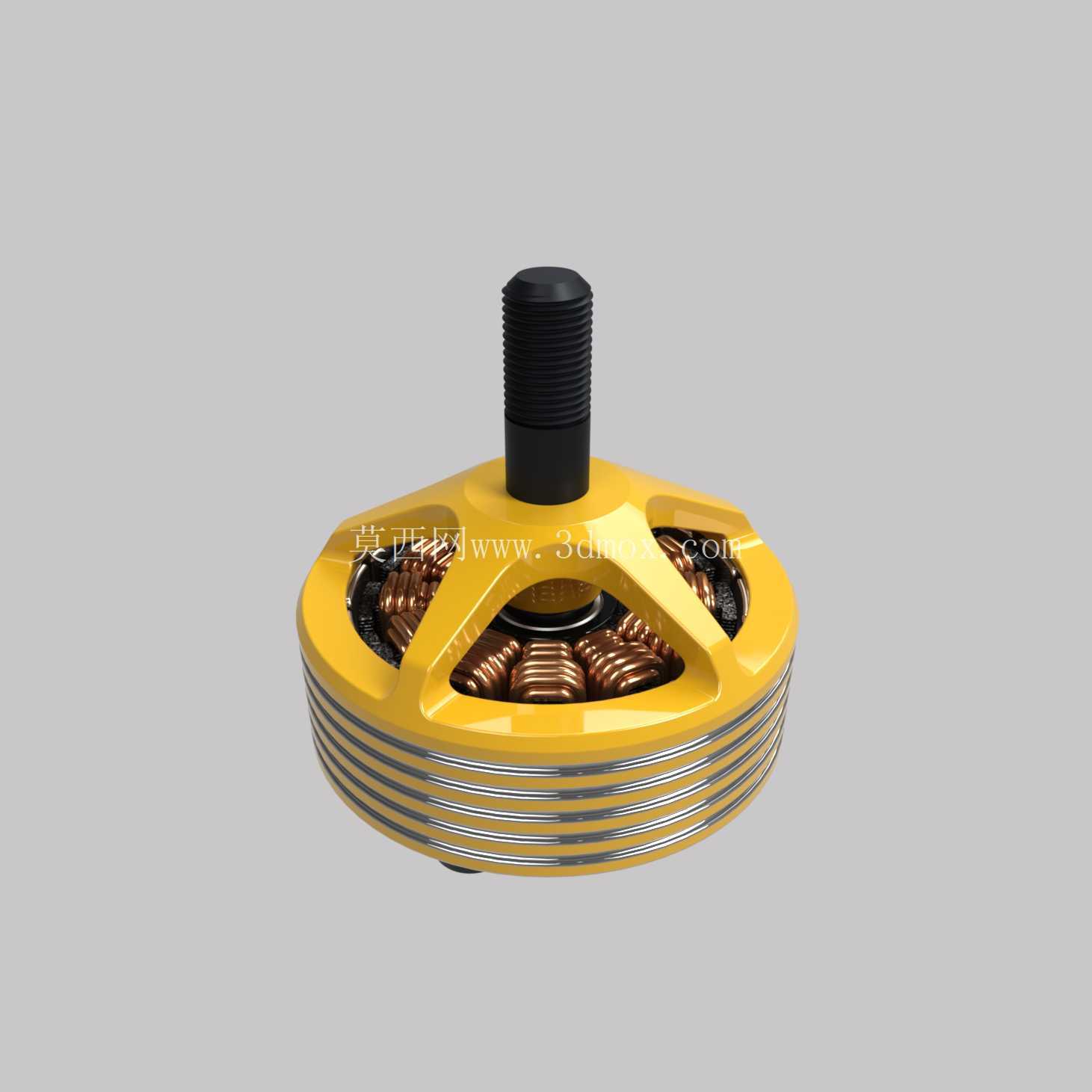

从功能特性层面看，外转子的结构设计让定子绕组完全包裹在转子外壳内部，运转时转子外壳随磁钢同步旋转，相比同规格内转子无刷部件，能够在更低的KV值下输出更大扭矩，可直接驱动大尺寸螺旋桨，省去了减速齿轮组的传动损耗，整体动力传递效率更高，运转过程中动平衡表现更稳定，高速旋转时的振动幅值控制在航模飞行的允许范围内，不会给飞控的陀螺仪传感器带来多余的振动干扰。定子部分采用多槽集中绕组布局，硅钢片叠压的定子铁芯能够有效降低涡流损耗，绕组采用耐高温漆包线绕制，可承载持续大电流输出时的温升，避免长时间满油门运转出现绕组烧毁的问题。转子磁钢采用表贴式排布，磁钢与转子外壳之间通过耐高温结构胶粘接固定，同时做了动平衡校准，确保最高转速下的径向跳动量控制在合理区间，不会出现磁钢甩出的故障。顶部的输出轴采用带外螺纹的结构设计，可直接通过螺旋桨锁紧螺母完成桨叶的固定，轴身与转子外壳的连接位置做了同轴度校准，保证桨叶安装后旋转平面的垂直度，避免高速旋转时出现桨叶抖震的问题。

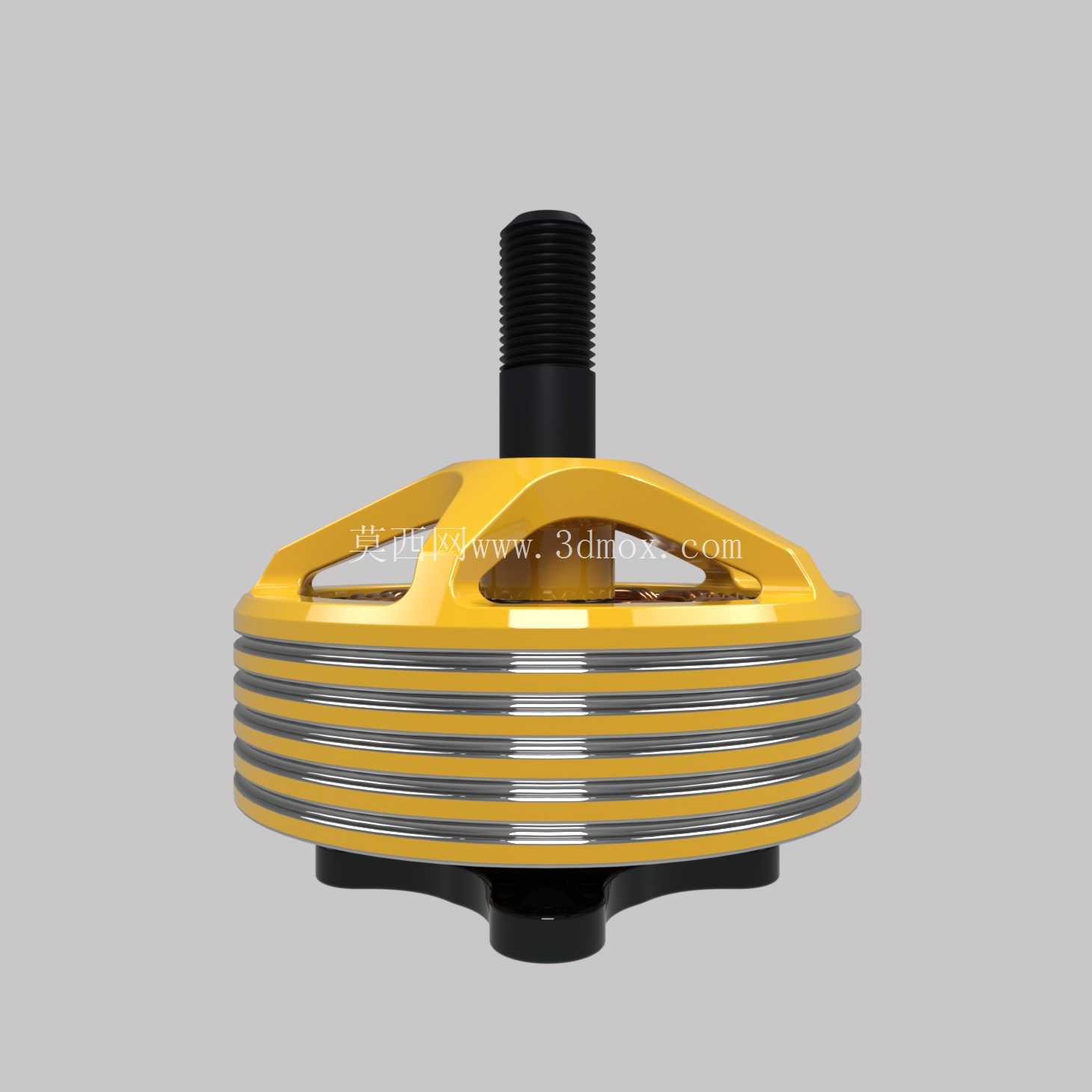

从设计思路来看，整体结构优先考虑航模应用场景下的轻量化需求，转子外壳采用镂空减重设计，在保证结构强度的前提下尽可能降低转子自身的转动惯量，让电机的油门响应速度更快，飞行操控时的动力跟随性更好，能够满足FPV穿越机做特技动作时的快速动力响应要求。定子底座的安装位采用标准的航模电机安装孔距设计，可直接适配市面上绝大多数主流的无人机机臂安装座，不需要额外设计转接结构，降低整机结构设计的复杂度。绕组出线位置做了防拉扯设计，避免装机过程中拉扯导线导致绕组接线端脱落。散热结构的设计上，转子外壳侧面预留了通风间隙，运转时转子旋转带动空气从间隙流过，直接带走定子绕组工作时产生的热量，保证持续大电流输出时的工作温度处于合理范围，避免高温导致磁钢退磁、绕组绝缘层老化的问题。

从外形尺寸与安装边界来看，该动力部件属于典型的4S锂电适配规格，定子直径与高度的配比兼顾了扭矩输出与重量控制，整体径向尺寸不会超出常规5寸穿越机机臂的安装边界，不会出现电机突出机臂过多导致飞行过程中碰到障碍物的问题。轴向尺寸方面，从安装底座到输出轴顶端的长度，能够保证安装螺旋桨后，桨叶平面与机臂之间留有足够的安全间隙，避免大油门状态下桨叶形变打到机臂结构。安装孔位采用十字交叉排布的标准孔距，可兼容M3规格的安装螺丝，安装时螺丝拧入底座的深度需要严格控制，避免螺丝拧入过深顶到定子绕组造成短路故障。输出轴的螺纹规格适配主流的航模螺旋桨锁紧螺母，不需要单独定制锁紧配件。整机重量控制在同规格动力部件的平均水平以下，不会给整机带来多余的重量负担，能够有效提升整机的续航时间与机动性能。在实际选型匹配时，需要根据螺旋桨的尺寸、 pitches值以及整机起飞重量来匹配对应KV值的该类部件，确保动力输出区间与整机的飞行需求匹配，避免出现动力过剩或者动力不足的问题。
