弧形锁梁黄铜色安全挂锁结构设计

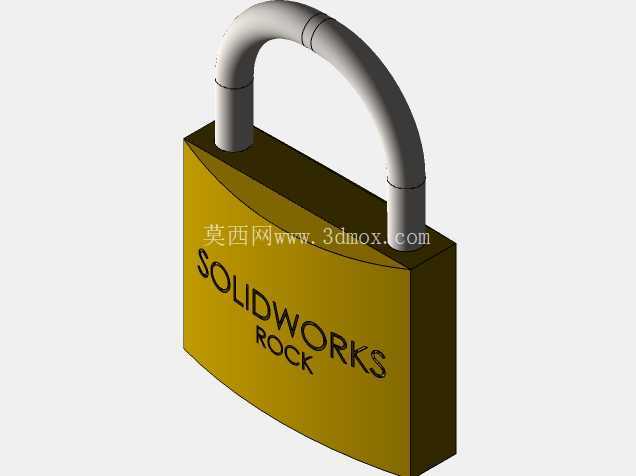

　　日常工业场景与民用场景中，挂锁是应用范围极广的被动防护类五金构件，从户外配电箱的防误操作闭锁、仓储笼的物资封存、设备检修端口的权限管控，到民用场景的储物柜、行李箱、户外围栏锁止，都能见到这类构件的身影。本次设计的挂锁采用弧形U型锁梁配合弧面矩形锁体的经典构型，锁梁采用圆截面弯制成型，两段直段插入锁体内部的锁止孔位，通过锁芯内部的弹子卡位结构实现锁止与解锁的动作切换，锁梁的圆弧过渡段做了等半径弯制处理，表面无尖锐棱角，既可以避免使用过程中剐蹭操作人员，也能在穿入锁鼻时减少卡滞，适配不同厚度的锁鼻安装间隙。

　　锁体部分采用弧面侧边设计，相较于传统直角矩形锁体，弧面结构在受到外力冲击时能够更好地分散应力，避免棱角位置受撞击后出现凹陷变形，导致锁梁卡滞无法正常弹出；锁体正面预留了标识蚀刻区域，可根据使用场景需求蚀刻编号、管理标识，方便多锁具并行管理时快速识别对应锁具的管控范围。从设计思路层面，这款挂锁优先考虑了户外使用的耐候性需求，锁梁与锁体的配合间隙控制在0.15mm以内，既保证锁梁转动、弹出的动作顺畅，也能减少雨水、粉尘进入锁体内部的概率，降低锁芯锈蚀卡滞的风险；锁梁的直段部分设计了环形卡槽，锁止状态下钢珠卡入卡槽内实现双向锁止，即便采用外力撬动锁梁与锁体的连接位置，也能保证足够的锁止强度，避免轻易被破坏解锁。

　　在安装边界层面，这款挂锁的锁梁内空高度、宽度适配市面上绝大多数标准锁鼻尺寸，无论是金属配电箱的冲压锁鼻、仓储柜门的焊接锁鼻，还是户外围栏的穿孔式锁位，都能顺利穿入完成锁止，不需要额外对被锁物件的锁位进行改造；锁体的整体厚度控制在常规挂锁的通用尺寸范围内，收纳时可以放入常规的工具包隔层、钥匙串挂位，不会因为尺寸过大造成携带不便。功能特性上，这款挂锁的锁芯采用常规弹子结构设计，适配标准钥匙齿形，开锁转动角度控制在90度，转动到位后锁梁自动弹出一段距离，方便操作人员直接拔出锁梁完成解锁，不需要额外手动提拉锁梁；锁体表面采用黄铜色钝化处理，既保留了金属质感，也能在表面形成一层致密的防护层，减少日常使用过程中的划痕、锈蚀影响外观与使用寿命。

　　在实际工程应用中，这类挂锁常被用于设备检修过程中的能量隔离管控，也就是常说的上锁挂牌流程，通过专属钥匙管控，确保检修过程中无关人员无法误合电闸、误开阀门，保障检修人员的作业安全；在仓储管理场景中，这类挂锁可以配合铅封使用，实现物资运输、存储过程中的封条管控，一旦锁具被非授权打开即可快速识别，避免物资出现非预期的挪动、丢失。设计过程中针对锁梁的受力情况做了反复校核，当锁梁受到垂直方向的拉力时，锁梁直段的环形卡槽与内部钢珠的接触应力控制在材料屈服强度的三分之一以内，保证正常使用过程中不会出现锁梁被拉断、卡槽变形导致的锁具失效；锁体内部的锁芯安装腔做了同轴度公差管控，保证锁芯转动顺畅，不会因为装配偏差出现钥匙插拔卡滞、转动阻力过大的问题。相较于传统的直角方型挂锁，这款弧面锁体的挂锁在握持手感上更贴合手掌，操作人员单手完成上锁、解锁动作时更顺手，尤其是在佩戴劳保手套的作业场景下，弧面结构不会硌手，操作便利性更好。锁梁的弯制位置做了应力消除处理，避免弯制过程中产生的内应力导致锁梁长期使用后出现变形，保证锁梁与锁体孔位的同轴度长期稳定，不会因为使用时间变长出现锁梁插拔卡顿的问题。
