龙门式四轴石材侧切加工设备结构

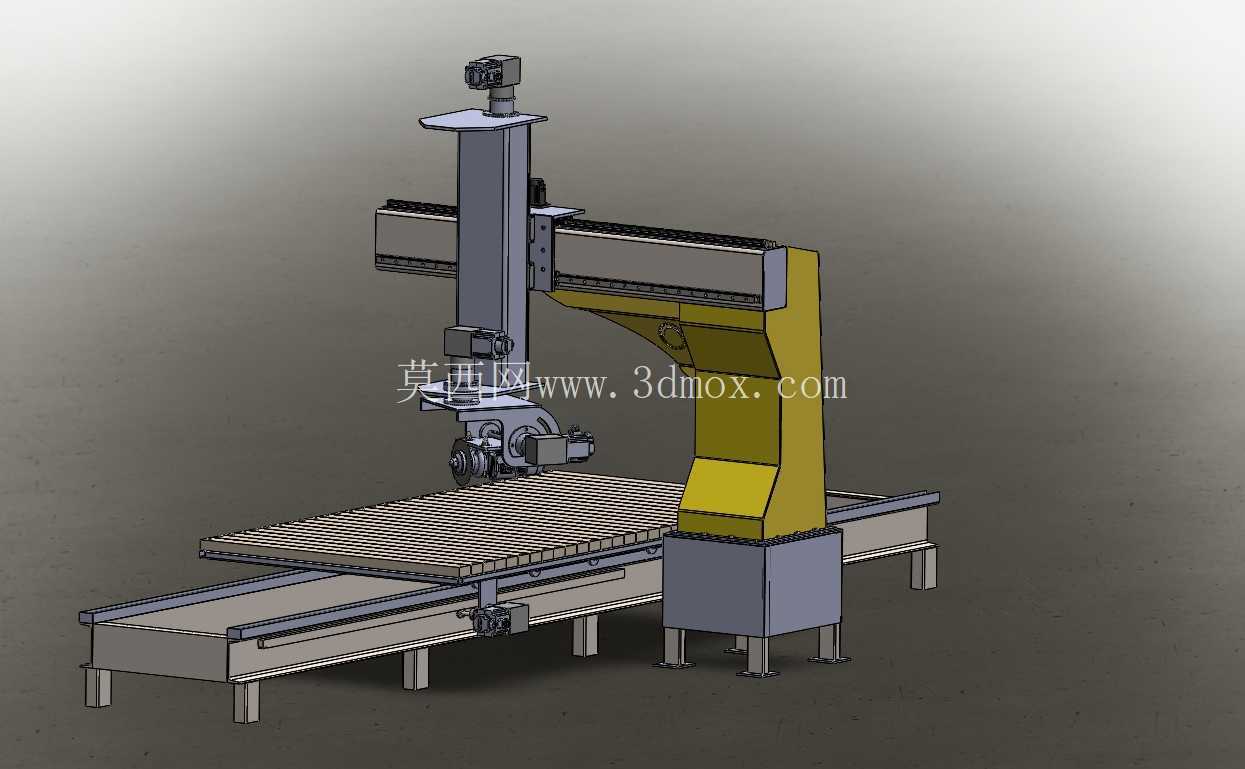

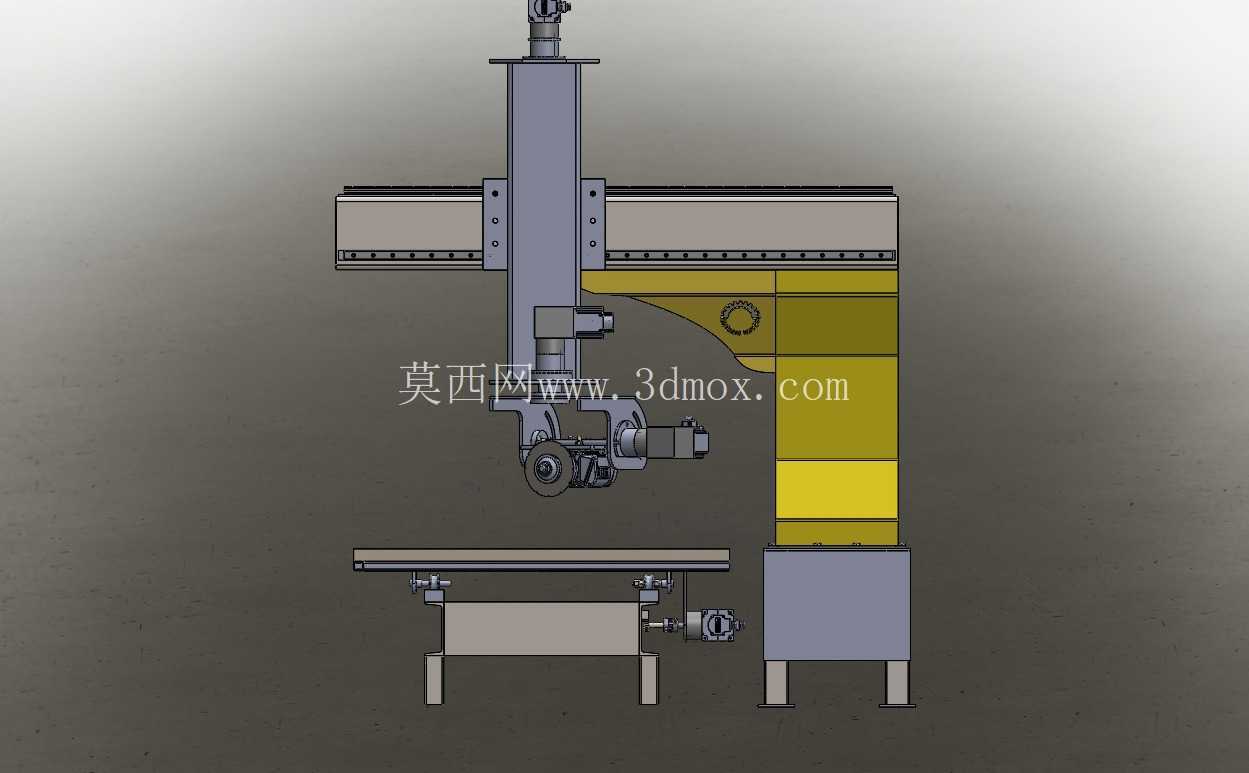

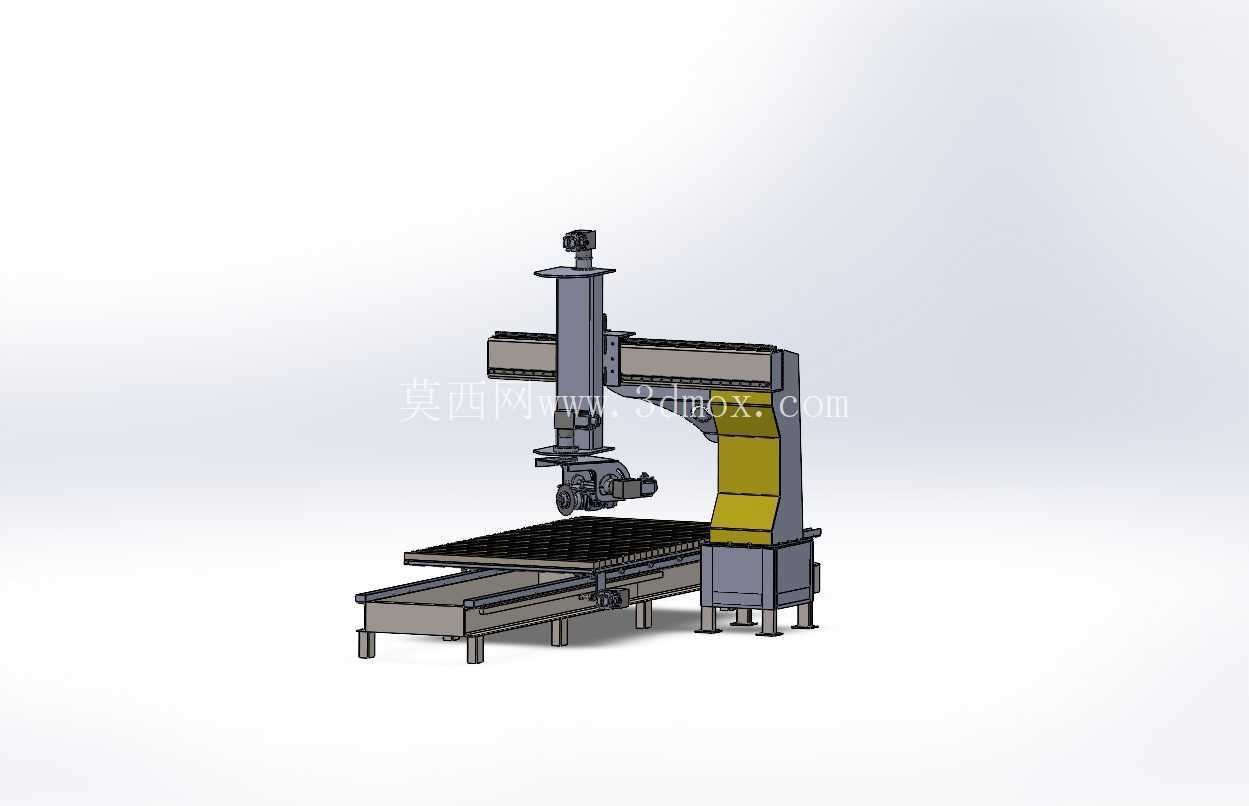

　　这款四轴侧切设备主要面向石材深加工领域的大板侧缘加工场景，在石材加工厂的板材精加工工序中，可完成大理石、花岗岩等硬质装饰石材的侧边修型、倒角、开槽以及异形轮廓侧铣作业，适配常规家装、工程装饰用石材大板的批量加工需求，能够替代传统单轴侧边切割机需要多次装夹调整角度的繁琐工序。从结构布局来看，设备采用龙门跨式布局，床身部分为整体焊接钢结构件，经过去应力退火处理后加工安装基准面，纵向行程覆盖常规2.4米幅宽的石材大板，横向滑座搭载在龙门横梁的线性导轨上，可沿横梁方向完成横向进给，滑枕部分采用方滑枕结构，保证切削刚性，避免侧切过程中因切削反力产生的颤振问题。

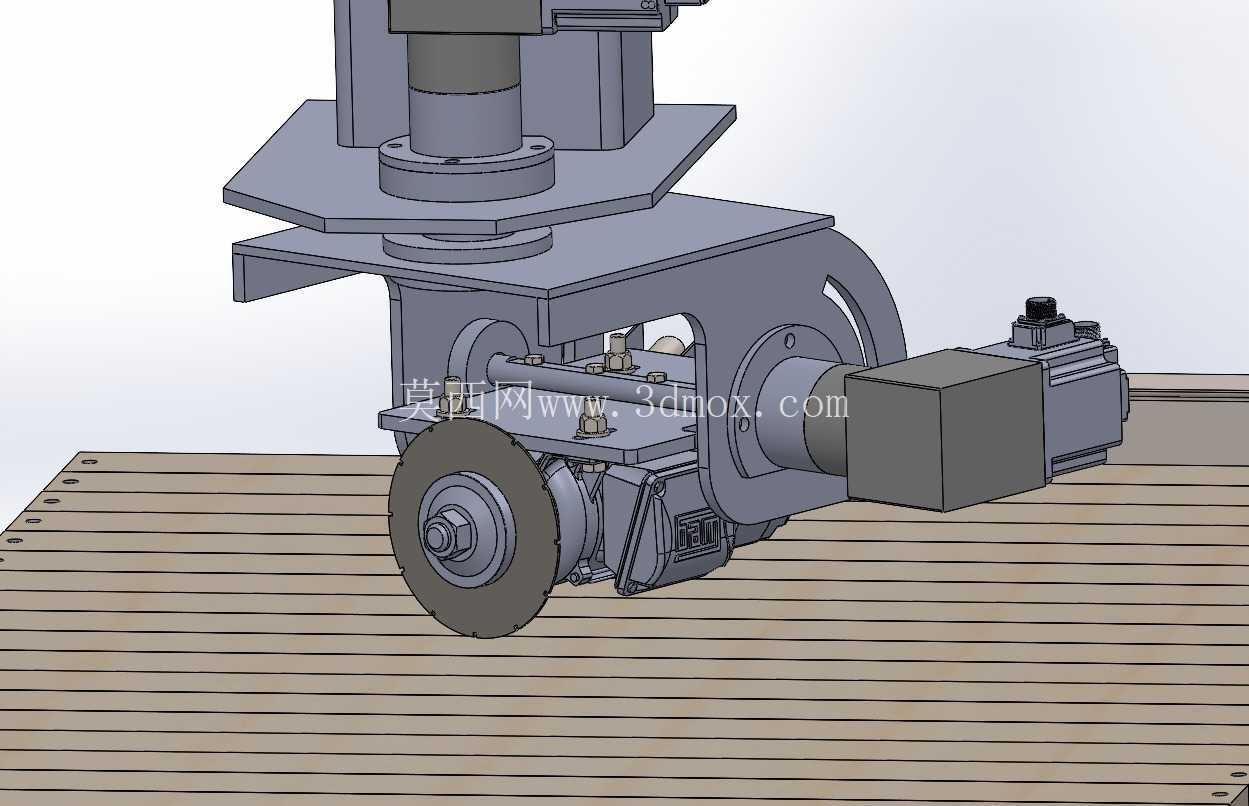

　　设备的第四轴为旋转主轴头结构，可绕水平轴线完成±90度范围的角度摆动，配合X、Y、Z三个直线轴的联动，能够实现不同角度的侧边斜面加工，无需二次装夹工件即可完成侧边的多面加工，大幅降低石材大板多次吊装装夹的辅助时间，同时减少装夹带来的定位误差。工作台采用栅格台面结构，台面预留T型槽用于安装石材定位夹具，同时栅格间隙可连通下方的排屑水槽，加工过程中的冷却水混合石粉碎屑可直接通过栅格间隙流入水槽，经沉淀过滤后循环使用，避免石粉堆积在台面上影响工件定位精度。

　　安装边界方面，设备整体占地长度约4.5米，宽度约3.2米，主机高度约2.8米，安装时需要预留周边1米以上的操作维护空间，地基需要做150mm厚的混凝土地坪，保证设备水平度调整后的长期稳定性，避免重载运行时出现地基沉降影响加工精度。设计过程中，主轴单元采用防水密封结构，所有导轨副均配备不锈钢伸缩防护罩，防止石粉和切削水进入导轨滑块和丝杠传动副，延长核心传动部件的使用寿命；传动部分X、Y轴采用齿轮齿条传动，适配长行程的快速进给需求，Z轴和旋转轴采用滚珠丝杠加伺服电机直连结构，保证进给精度和定位重复精度。

　　在实际生产应用中，该设备可对接石材加工厂的自动上下料辊道，实现板材加工的流水线作业，加工时操作人员只需将大板吊装到工作台定位后，调用预设的加工程序即可自动完成侧边的全部加工工序，相比传统的手动侧边切割机，加工效率可提升3倍以上，同时加工后的侧边直线度和角度精度可控制在0.1mm/m以内，满足高端装饰石材的拼接精度要求。结构设计时充分考虑了石材加工的重载切削特性，龙门横梁采用箱型焊接结构，内部布置加强筋板，保证横梁在滑座移动到极限位置时的挠度不超过0.05mm，避免因横梁变形导致切割面出现锥度误差；主轴电机采用大功率变频电机，可根据不同石材材质调整主轴转速，适配大理石、花岗岩、人造石等不同材质的切削参数需求，切削时的进给速度可根据刀具负载自动调整，避免崩边、打刀等问题。设备的电气柜采用独立布置结构，安装在设备非操作侧，柜体密封等级达到IP54，防止石粉进入电气元件造成接触不良，所有走线均采用拖链封闭布置，避免加工过程中冷却水飞溅到线缆上造成老化破损。
