多功能桌面复合加工机床结构设计

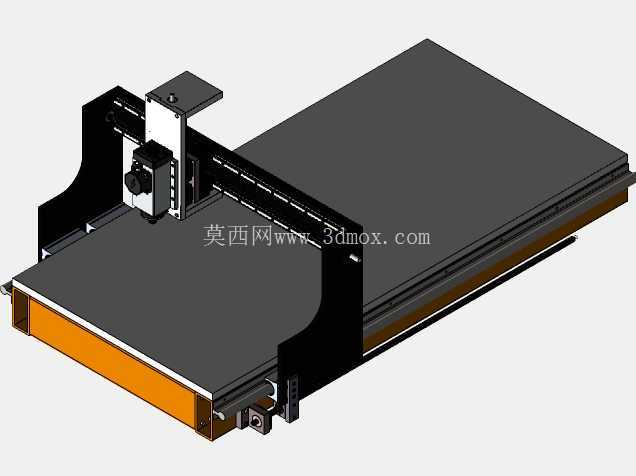

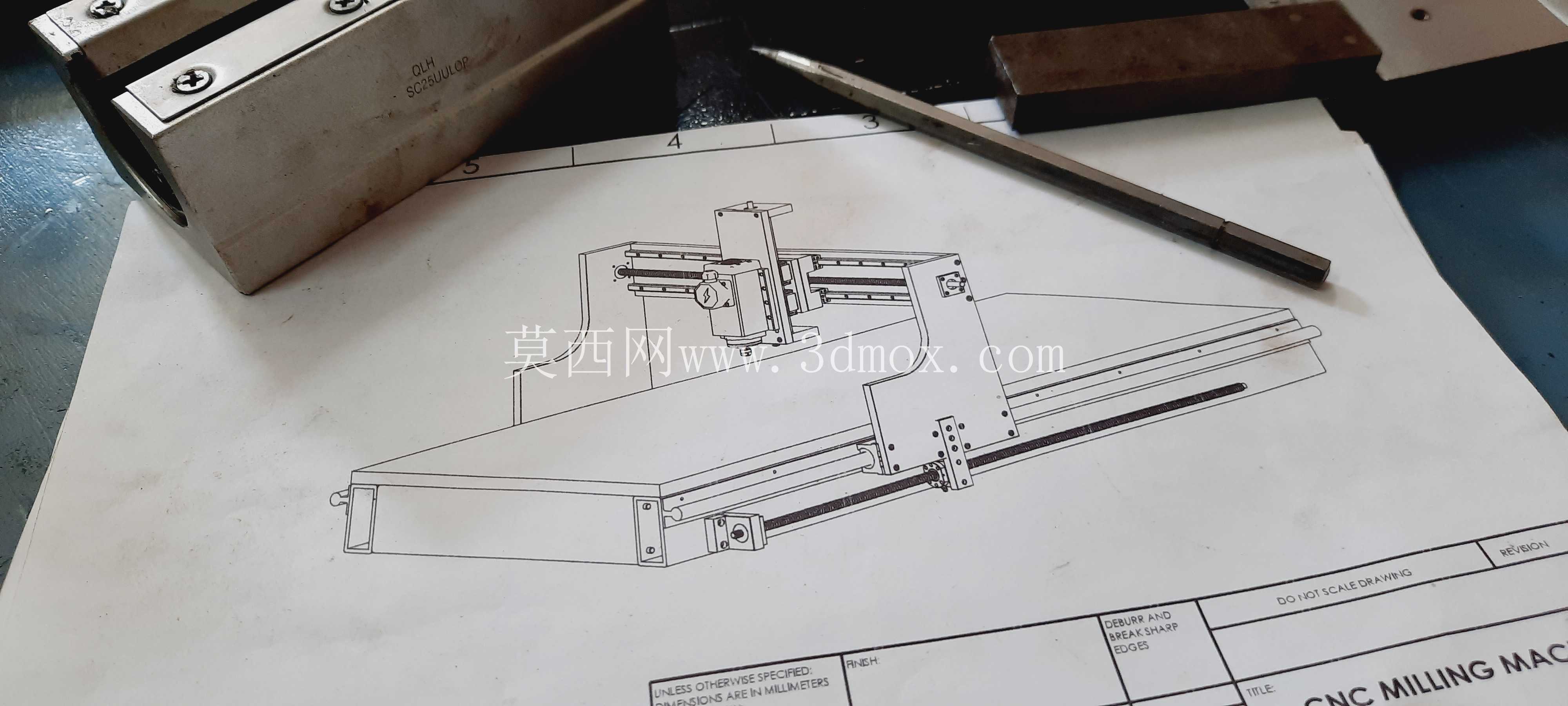

　　这款桌面级复合加工设备的设计初衷，是填补小型加工场景下多工序切换的设备空白，面向个人工作室、小型创客空间、职业院校实训工位这类场地有限、加工需求多样但单工序批量不大的场景，解决以往单功能设备占用空间大、工序间工件转运装夹耗时的痛点。从结构布局来看，设备采用龙门式动横梁基础框架，X轴行程覆盖400mm加工幅面，Y轴有效行程200mm，Z轴垂直行程150mm，整体安装边界控制在700mm×500mm×450mm范围内，可直接放置于标准重型工作台面上，无需额外做地基固定，适配常规220V民用供电回路，无需工业三相电接入，降低了小型场景的使用门槛。

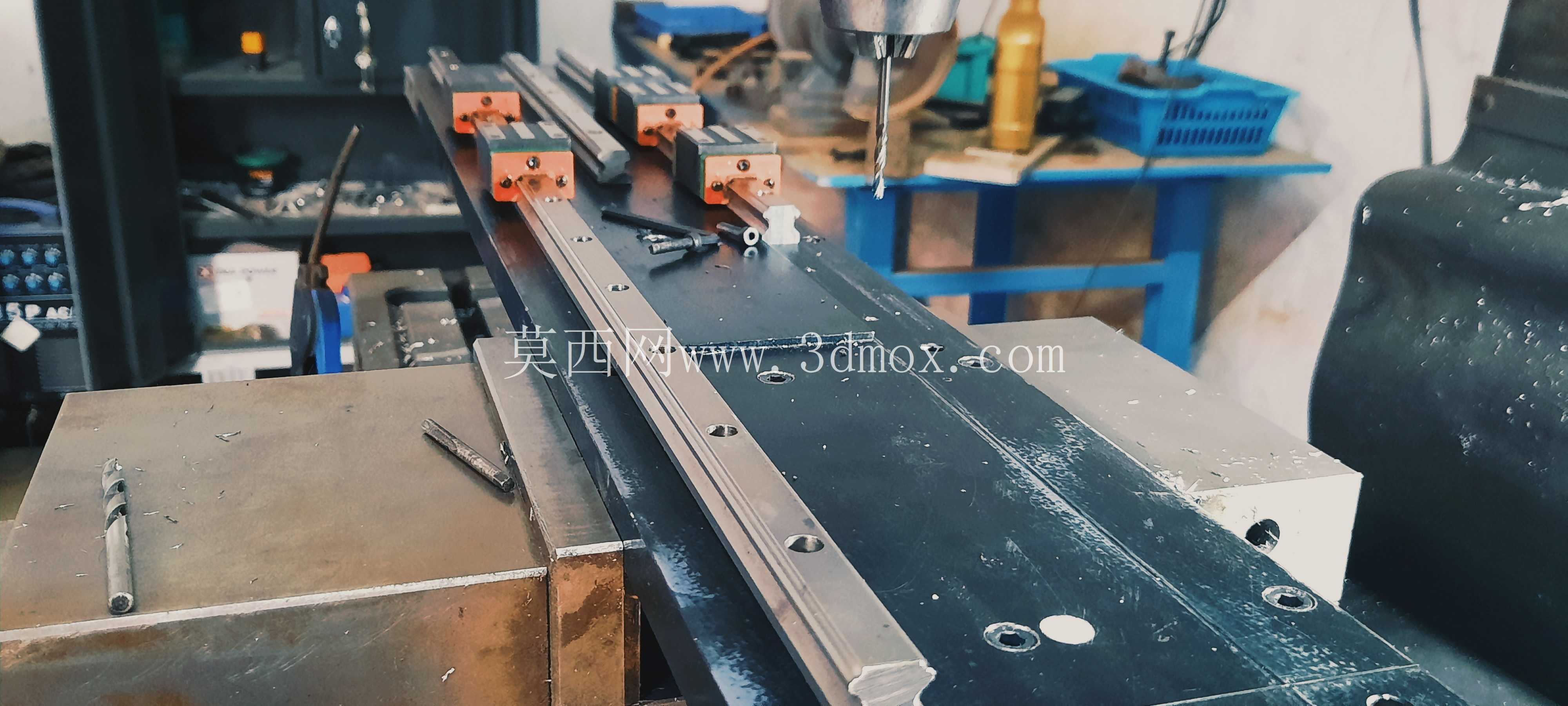

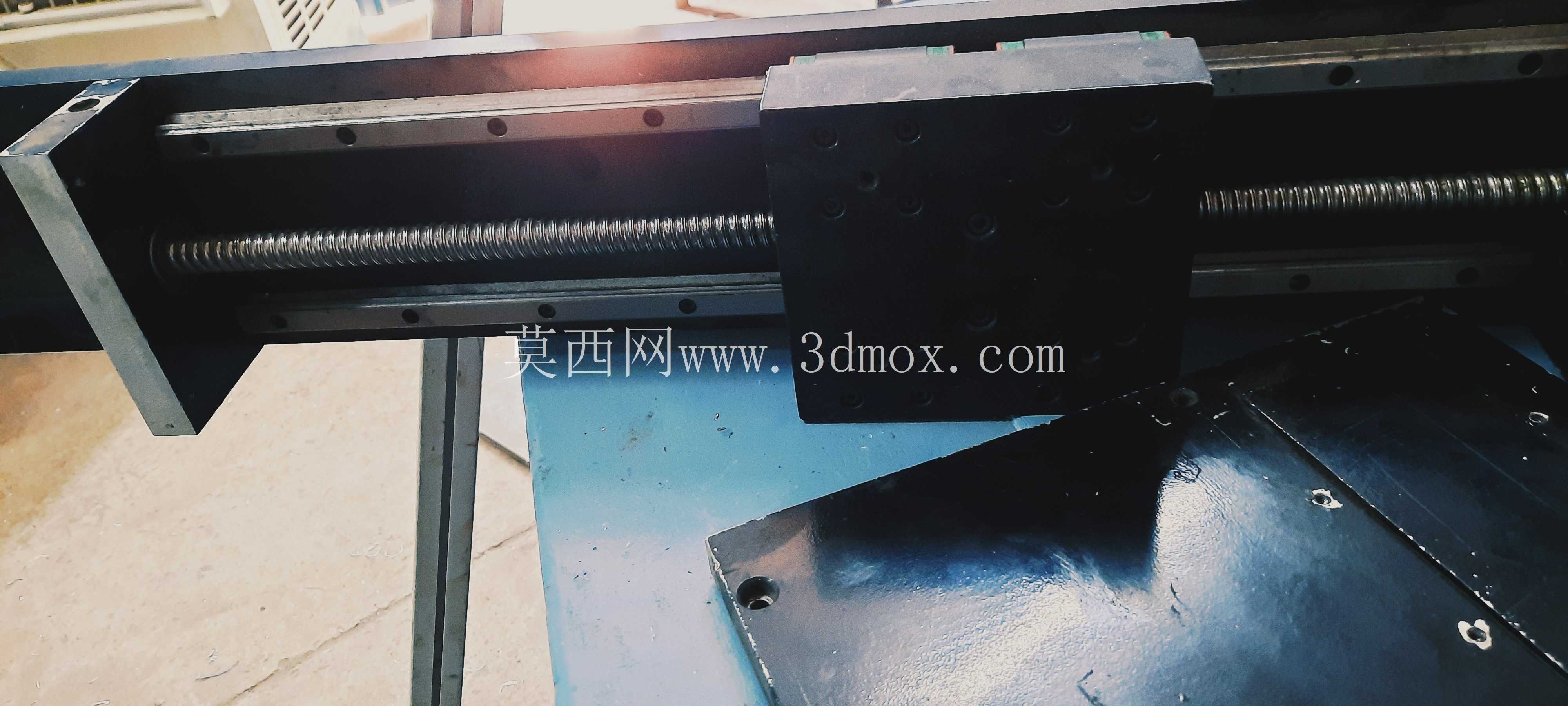

　　传动系统层面，X/Y/Z三轴均采用滚珠丝杠搭配线性导轨的组合，丝杠导程选用5mm规格，兼顾进给速度与传动精度，导轨选用15mm宽方轨，滑块预压调整至轻预紧等级，既保证运动过程中的刚性，又避免过盈预压带来的运行阻力过大问题，丝杠端部采用配对角接触轴承支撑，消除轴向窜动，保证重复定位精度控制在0.02mm以内，可满足常规非金属、软金属材料的加工精度要求。功能集成设计上，设备预留了快换式功能头安装接口，可根据加工需求快速切换3D打印挤出头、铣削电主轴、激光切割头、车削刀架与线切割导轮组件，接口采用统一的定位销+快锁螺栓结构，更换功能头后无需重新做全行程校准，仅需通过对刀块完成Z轴零点偏移设置即可进入加工状态，单功能头切换时间控制在2分钟以内。

　　其中3D打印模块适配1.75mm直径耗材，可打印PLA、ABS、PETG等常规FDM耗材，挤出头最高加热温度260℃，热床最高温度110℃；铣削模块搭载800W高速风冷电主轴，转速范围0-12000rpm可调，可夹持1-8mm直径刀具，完成铝、铜等软金属及亚克力、木材等非金属的铣削、钻孔、雕刻作业；激光切割模块采用15W半导体激光头，可切割5mm厚度以内的亚克力、木板，也可完成不锈钢表面打标作业；车削模块配套安装在工作台面的可旋转卡盘，最大夹持直径100mm工件，可完成小型轴类、盘类零件的外圆、端面车削加工；线切割模块采用快走丝结构，可完成导电材料的复杂轮廓切割，弥补常规铣削无法加工的硬材料、窄缝结构加工需求。设计过程中充分考虑了桌面设备的安全防护特性，激光加工区域预留了透明防护板安装槽，可阻挡激光反射对人眼的伤害，铣削加工区域配套可快速拆装的透明防尘罩，避免切屑飞溅，设备整体采用半包围钣金外壳，运动部件均做了防触碰处理，操作面板设置在设备前部右侧，符合多数操作人员的右手操作习惯，急停按钮设置在面板最外侧，可在紧急状态下快速触达。工作台采用T型槽结构台面，可搭配通用夹具、组合夹具完成不同形状工件的装夹，台面平面度控制在0.01mm/100mm范围内，保证装夹基准的一致性。

　　设备的电控系统集成在机身后部的独立腔体内，采用模块化接线布局，各功能模块的接线均采用快插接头，后期维护更换模块时无需重新梳理线路，驱动模块与主控模块分层安装，中间设置隔热铝板，避免功率模块发热影响主控电路运行稳定性。从实际应用角度出发，这款设备可完成从创意原型打样到小批量零件加工的全流程作业，比如创客做产品开发时，可先用3D打印完成结构原型验证，再切换铣削头完成金属功能件的加工，需要做表面标识时切换激光头完成打标，小型轴类零件无需额外购置车床即可完成车削作业，遇到高硬度材料复杂轮廓时可使用线切割功能，真正实现单台设备覆盖多类常规加工需求，大幅降低小型加工场景的设备投入成本与场地占用面积。结构设计过程中对各功能模块的干涉情况做了全行程仿真验证，确保各功能头在全行程运动过程中不会与工作台、夹具、防护结构发生碰撞，各运动轴的限位开关均采用光电式限位+硬限位双重保护，避免程序跑刀时出现超行程撞机问题。
