松浦MC-1000VG三轴立式数控加工中心

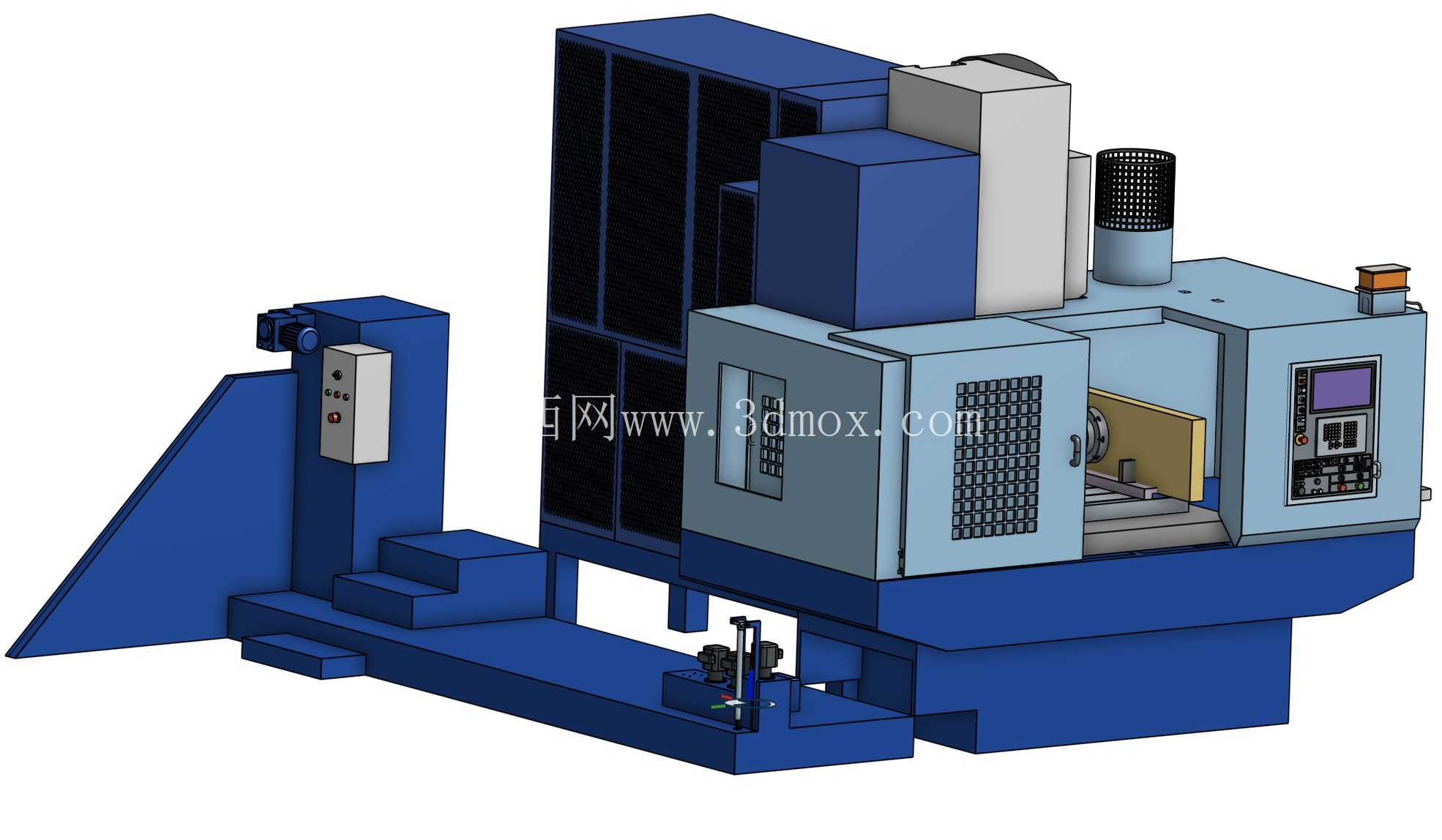

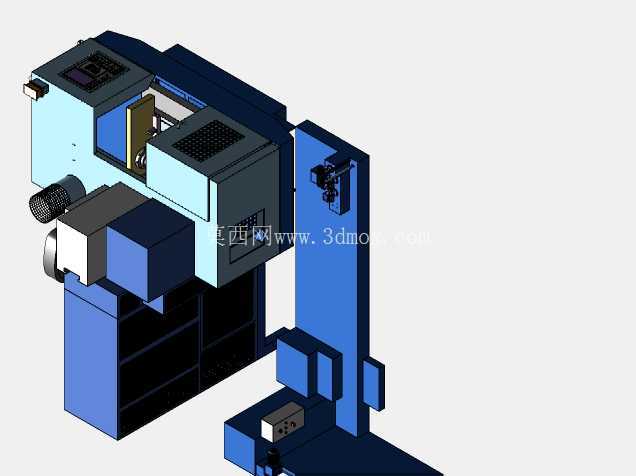

这款三轴数控立式加工中心的建模完全参照实物等比例还原，覆盖了设备从外部防护到内部核心结构的全部细节，可直接用于车间布局仿真、产线规划演示、设备操作培训课件制作，也能作为同类机床改型设计的结构参考基底，帮助结构工程师快速完成整机布局的前期校验，省去从零开始测绘建模的大量重复工作。

从实际加工场景来看，这类立式加工中心多布置在机械加工车间的精加工区域，承担中小型精密零件的铣削、钻削、镗削、攻丝等多工序加工任务，覆盖汽车零部件、模具模架、通用机械配件、航空航天小型结构件的加工需求，工件一次装夹即可完成多面加工，有效减少多次装夹带来的定位误差，提升批量零件的加工一致性。设备采用定柱式立式布局，主轴沿Z轴上下进给，工作台沿X、Y轴做水平方向移动，这种布局结构刚性充足，排屑路径顺畅，操作视角开阔，方便操作人员上下料、观察加工状态以及日常的设备维护。

建模过程中优先还原了设备的安装边界尺寸，整机占地长度、宽度以及整机高度完全匹配实物参数，车间布局规划时可直接导入模型校验设备间距、操作空间预留、物流通道宽度是否符合安全规范，避免后期设备进场出现空间不足、干涉碰撞的问题。外部防护结构的细节也做了完整还原，包括左侧的阶梯式操作平台、带观察窗的滑动防护门、顶部的排气过滤装置、侧面的电气柜散热格栅、操作面板的安装位置以及排屑器的伸出结构，这些细节的还原能让产线仿真的真实度大幅提升，也能帮助新入职的操作人员快速熟悉设备各部分的功能分区。

从功能特性来看，该设备配置的三轴传动结构在模型中做了结构示意，包括主轴箱的导轨安装面、工作台的丝杠传动安装位、刀库的安装位置都和实物保持一致，主轴端面到工作台面的距离、各轴的行程范围都严格按照实物参数还原，做加工工艺仿真时可以直接参考这些参数判断工件装夹位置是否合理、加工行程是否存在超程风险。设备的冷却系统管路、气动管路的走向也在模型中做了简化还原，能直观看到各辅助系统的布置位置，方便做设备维护培训时讲解管路排布逻辑，排查管路故障时快速定位对应管线位置。

设计思路上完全遵循真实机床的结构分层逻辑，从底部的床身基座开始，依次搭建Y轴滑座、X轴工作台、立柱、Z轴主轴箱、外围防护、操作组件、辅助系统，各部件的装配关系完全和实物装配逻辑一致，拆解模型时可以清晰看到每个部件的连接方式，对于学习机床结构设计的新人来说，能直观理解立式加工中心的刚性传递路径：切削力从主轴传递到主轴箱，再通过立柱传递到床身基座，最终分散到地面，各部件的筋板布置也做了示意，能帮助理解机床大件的刚性设计思路。

另外模型中还原了设备的操作站位置、手持单元的放置位、三色警示灯的安装位置、电气柜的开门方向这些容易被忽略的细节，这些细节在做人机工程仿真时非常关键，可以校验操作人员站在操作位时是否能方便触及操作面板、观察加工状态时视线是否被防护结构遮挡、维护时打开电气柜门是否有足够的操作空间。排屑器的伸出长度、冷却液水箱的放置位置也做了准确还原，规划车间排屑系统、冷却液集中处理系统时，可以直接参考模型尺寸对接接口位置，减少现场施工的改动量。
