UR5e机械臂上爪配套顶帽结构件

在协作机器人的产线部署场景中，末端执行器的配套结构件往往直接决定了工位适配的灵活性，这款为UR5e机械臂上爪设计的顶帽部件，正是针对原有臂体上爪上方蓝色安装区域的适配需求开发的配套结构。从实际产线应用来看，这类顶帽结构常见于3C电子装配、实验室样本转运、轻型物料上下料等UR5e高频部署场景，当机械臂需要搭载小型夹爪、吸盘支架或是视觉检测辅助支架时，原有上爪区域的蓝色安装面缺乏统一的过渡衔接结构，直接加装外设会出现安装孔位不对中、外设与臂体外壳干涉、线缆走线无固定点位的问题，这款顶帽就是为解决这类现场适配痛点设计的过渡安装载体。

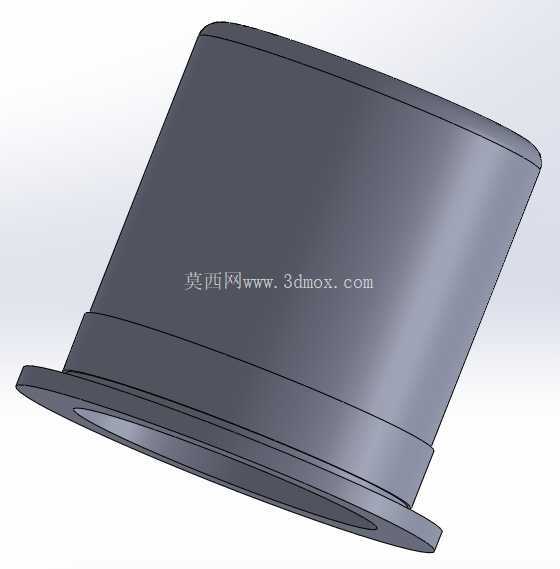

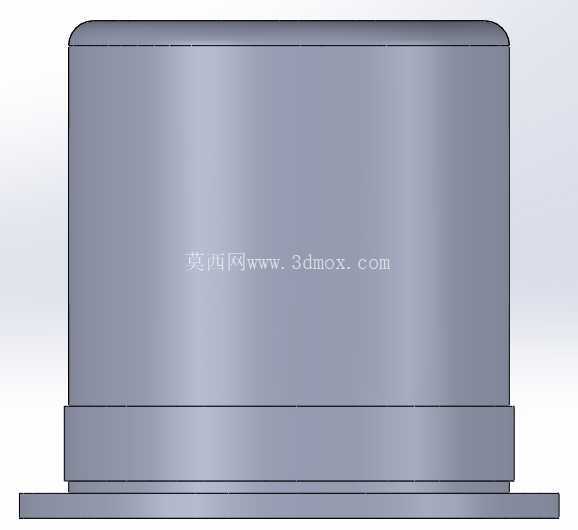

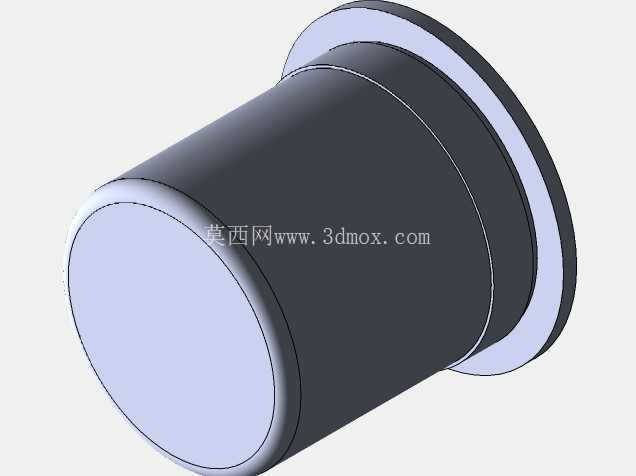

从功能特性上看，该部件采用同轴阶梯圆柱的结构形态，大直径端作为安装贴合面，完全匹配UR5e上爪蓝色区域的外轮廓尺寸，安装后可完全覆盖原有安装面，避免外接配件的固定螺丝直接挤压臂体原有外壳，分散安装点位的压应力，防止长期使用后臂体外壳出现压痕甚至开裂；小直径端作为外接拓展的安装基准面，预留了统一的安装孔位布局，可兼容常规的小型末端执行器转接板，不需要现场人员对原有臂体进行打孔、打磨等二次加工，降低现场改造的不可逆损伤风险。结构的壁厚设计经过受力校核，在采用常规PLA或树脂材料3D打印制作时，可承受5kg以内的外接配件静载荷，完全覆盖UR5e常规轻型末端配件的承重需求，不会出现安装后结构变形导致的配件偏斜问题。

设计思路上完全遵循原有臂体的安装边界约束，整体同轴度公差控制在0.1mm以内，安装后与上爪蓝色区域的配合间隙均匀，不会出现偏心卡顿的情况，影响机械臂末端的运动精度。大端的贴合面做了0.2mm的沉台设计，可嵌入厚度0.15mm的橡胶缓冲垫片，一方面可以填充安装面的微观不平度，避免硬接触产生的磨损，另一方面可以增大接触面摩擦力，防止机械臂高速启停时顶帽出现相对转动。小端的外圆边缘做了C0.5的倒角处理，既可以去除打印或机加工产生的锐边毛刺，避免安装调试时划伤操作人员，也能在安装外接配件时起到导向作用，方便转接板快速套入定位。

安装边界方面，该顶帽的轴向总长度经过严格测算，安装后不会超出UR5e上爪的原有运动包络范围，机械臂在进行全关节角度回转、俯仰动作时，顶帽不会与臂体的相邻关节外壳、线缆护套产生干涉，不需要对原有机械臂的运动路径进行重新编程调整。内孔的尺寸完全匹配上爪蓝色区域的凸台外径，采用H7/h6的间隙配合公差，既可以轻松套入安装位置，又不会出现过大的旷量，配合侧面的紧定螺丝点位，可实现顶帽的周向与轴向完全固定，即使机械臂长期进行往复启停、加减速动作，顶帽也不会出现松动移位的情况。在实际使用中，该顶帽还可以作为线缆梳理的固定基座，小端外圆预留的环形槽可缠绕固定扎带，将外接末端的线缆沿顶帽侧壁梳理固定，避免线缆悬垂晃动影响机械臂运动，或是在运动过程中线缆被周边设备剐蹭拉扯，提升末端外设的运行稳定性。
