UR10E协作型工业机械臂三维结构

在汽车零部件上下料工位、3C电子精密装配产线、仓储物流码垛单元、科研院所柔性实验平台这类场景里，协作型机械臂的部署占比逐年提升，UR10E作为负载10kg级的协作臂代表，其结构设计的合理性直接决定了现场部署的适配效率。从实际工程应用来看，这类协作臂不需要额外设置安全围栏，可直接与操作人员在同一作业空间内协同工作，大幅缩减产线改造的占地成本，尤其适合多品种小批量的柔性生产场景，比如小零件的螺丝锁付、工件的视觉分拣、实验室样品的转运等工序，都能通过更换末端执行器快速切换作业功能。

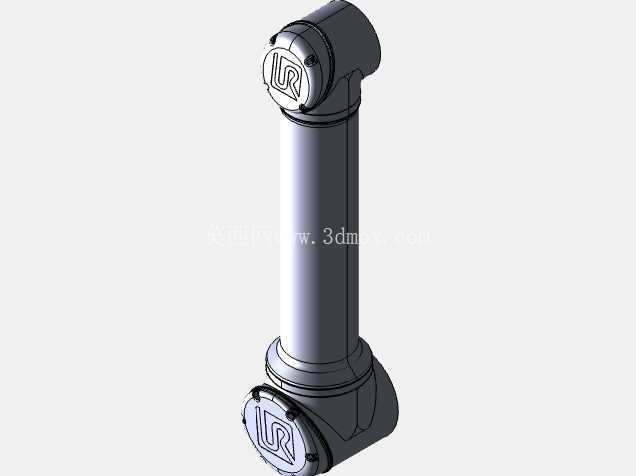

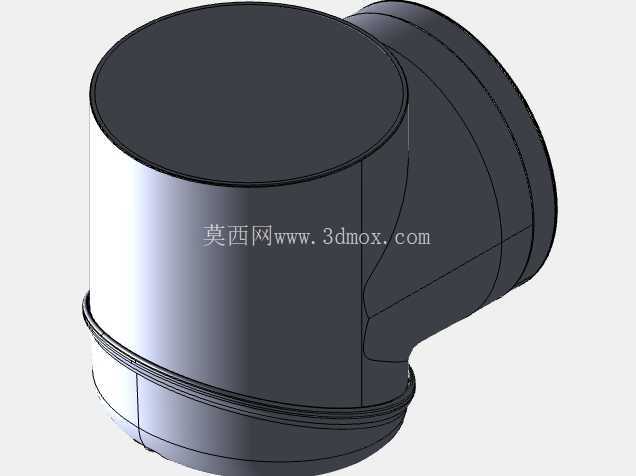

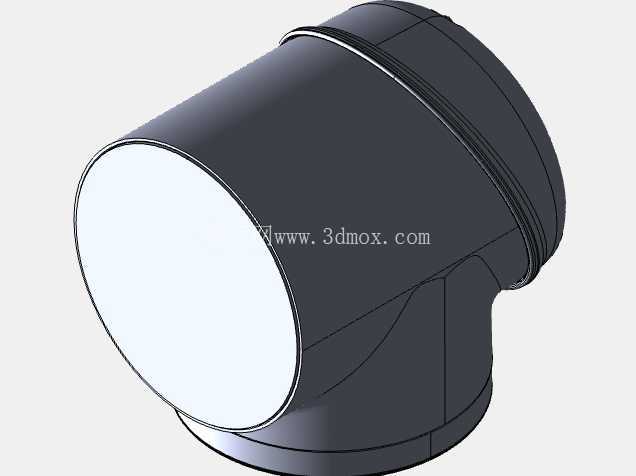

从结构设计逻辑来看，该款机械臂采用六轴串联关节构型，每个关节模块集成了伺服驱动、谐波减速、位置反馈元件，关节间采用中空走线设计，既避免了线缆外露带来的磨损风险，也让臂体外观更简洁，运动过程中线缆不会与周边设备产生干涉。建模过程中严格还原了各关节的运动限位范围，基座关节可实现±360°旋转，肩部关节、肘部关节、腕部三个关节的摆动角度均按照实际设备的运动边界设置，能完整复现真实设备的运动包络，方便设计人员在做产线布局时提前模拟机械臂的可达范围，规避工位布置时的干涉问题。

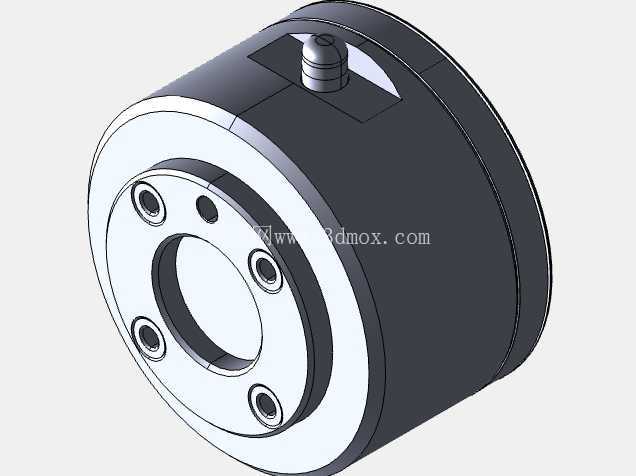

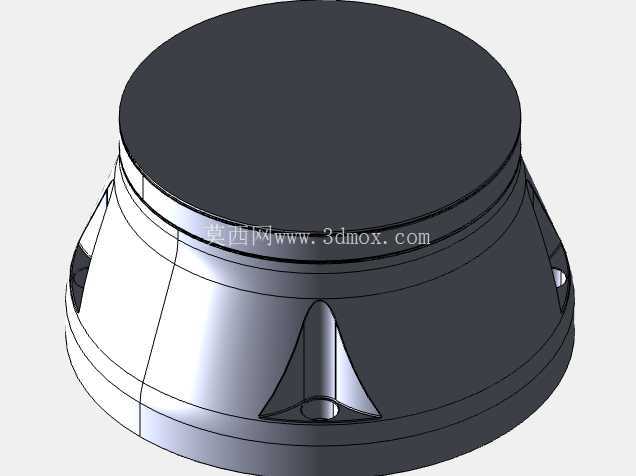

安装边界方面，该机械臂基座采用标准法兰安装接口，可直接固定在工作台面、移动AGV平台或者倒挂安装在生产线支架上，建模时还原了基座安装孔的位置尺寸、安装面的平面度要求，方便设计人员直接匹配对应的安装支架结构。臂体展开后的最大作业半径覆盖常规工位的作业范围，在做产线仿真时，可直接导入该模型验证工件取放位置是否在可达范围内，末端法兰的接口尺寸符合通用协作臂的标准，可快速适配夹爪、吸盘、焊枪、视觉相机等各类末端执行器，不需要额外做转接结构的二次设计。

从功能特性来看，该款机械臂的自重相对同负载级别的传统工业机器人更轻，单人即可完成搬运部署，关节的输出力矩经过精准匹配，在10kg额定负载下依然能保持稳定的重复定位精度，满足精密装配、打磨、涂胶等对轨迹精度有要求的工序需求。建模时对臂体的各段连杆壁厚、关节连接处的加强结构都做了还原，能直观体现设备的刚性设计特点，方便结构设计人员参考其轻量化设计思路，在做非标自动化设备的臂体结构设计时，平衡刚性与自重的关系。

在实际项目选型阶段，设计人员往往需要先通过三维模型模拟设备的运行状态，确认机械臂与周边工装、输送线、操作人员的安全距离，该模型完整还原了UR10E的外形轮廓与运动结构，可直接用于产线的数字化布局仿真，不需要再花费时间逆向测绘设备外形。比如在做3C产品的装配工位设计时，可将该模型导入装配环境，模拟机械臂取放料的运动轨迹，确认轨迹范围内不会与治具、产品载具发生碰撞，提前优化工位布局，减少现场调试时的整改工作量。同时，模型的关节运动副设置完整，可直接用于运动学仿真，验证不同姿态下的关节受力情况，为末端负载的选型匹配提供参考。
