带长凳与丙烷罐的小型休闲艇结构设计

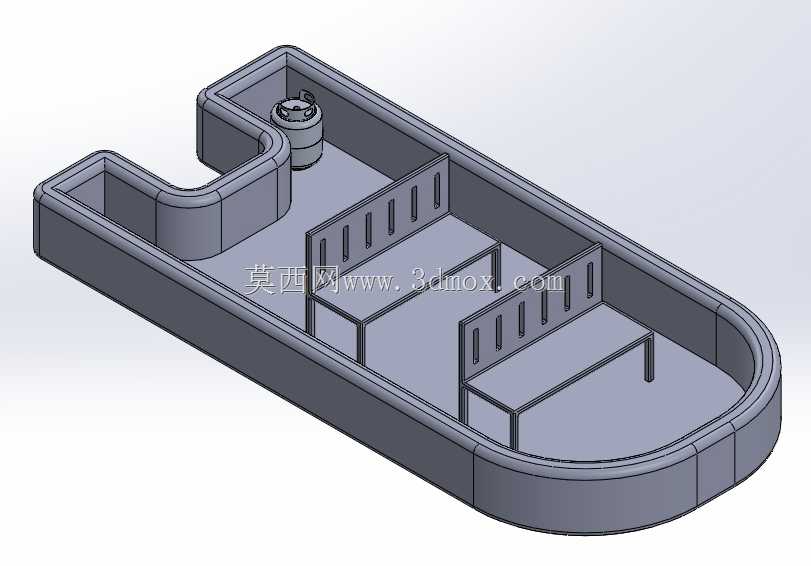

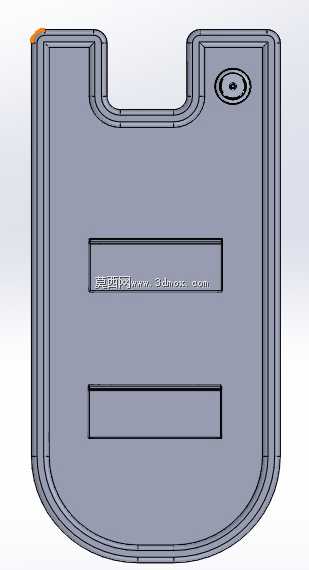

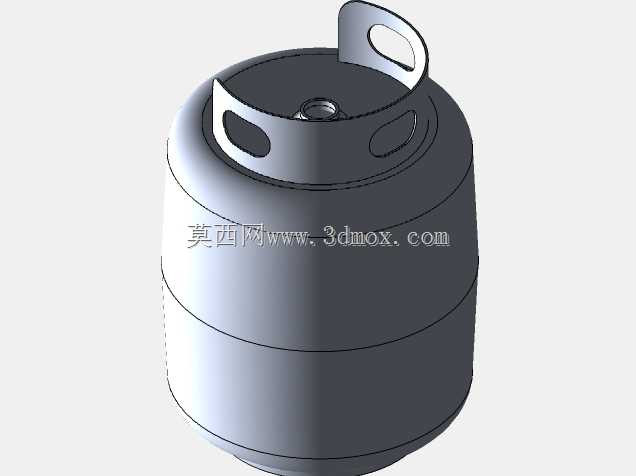

这款小型休闲艇的整体外轮廓尺寸为20英尺长、10英尺宽，适配近岸浅水区的短途休闲出行、垂钓作业场景，船体采用圆角过渡的U型围边结构，能够在靠岸或者相邻船只剐蹭时降低碰撞损伤，同时围边高度经过适配，既可以阻挡航行时的溅水进入舱内，也能作为乘员临时倚靠的结构。舱内沿船体纵向布置了两组长条形长凳，长凳采用带竖向开槽的靠背结构，开槽设计一方面能够减轻整体结构重量，另一方面在雨天或者浪溅进水时可以快速排走凳面积水，长凳的支撑腿直接与舱底平面做一体化衔接，避免额外连接件带来的装配间隙与腐蚀隐患。在船体艉部的转角位置设置了独立的丙烷罐安装位，罐体通过围合式的定位结构做限位，能够避免航行过程中罐体移位，适配小型船用便携灶具的燃料供给需求，满足艇上短途休闲的简易烹饪使用场景。建模过程中首先绘制船体的外轮廓草图，通过拉伸与圆角命令生成外围围壁与舱底的基础实体，再抽壳形成空心的船体舱室结构，之后单独绘制长凳的轮廓，通过拉伸、切除命令做出靠背的开槽结构，将长凳实体与船体做合并处理保证结构整体性，最后绘制丙烷罐的回转体结构，添加安装位的限位挡边，完成整体装配校验。建模时需要重点核对长凳的安装位置与舱内通行空间的边界，保证两排长凳之间预留足够的通行宽度，同时丙烷罐的安装位需要与艉部结构保持足够安全距离，避免罐体受碰撞挤压，船体所有转角位置都做了统一半径的圆角处理，既符合复合材料船体的成型工艺要求，也能减少应力集中点，提升结构耐用性。舱底为平面结构，便于后续加装防滑地垫或者储物格，围边顶部做了加厚处理，可作为系缆桩、扶手等附件的安装基础，整体结构没有冗余的复杂曲面，加工成型难度低，适合小型船厂的小批量生产制作，也可作为CSWA认证考试的练习建模案例，帮助学习者掌握实体拉伸、抽壳、切除、回转等基础建模命令的组合使用，理解小型船舶的舱室布局逻辑与结构设计要点。
