星际之门SG1主题手持复刻道具结构设计

这款手持装置的结构设计，最初是围绕影视IP线下实景交互场景的使用需求展开的，在沉浸式主题场馆的互动环节里，这类道具需要兼顾握持手感、外观辨识度与结构耐用性，不能仅做外观摆件处理。从实际使用场景来看，这类道具会频繁被不同体验者握持、操作，甚至会在实景跑动、剧情演绎过程中出现轻微磕碰，所以结构设计上首先要平衡外观还原度与结构强度，不能为了完全复刻影视画面里的纤薄造型而牺牲壳体的抗冲击能力。

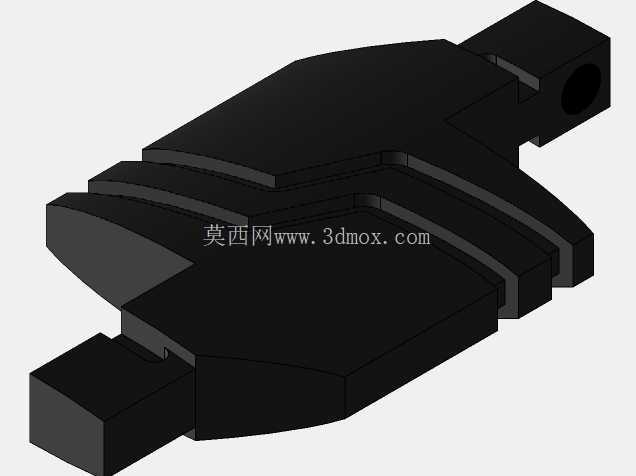

从整体外形来看，装置采用非对称的流线型楔状布局，主体壳体分为上下扣合的两部分，前端收窄形成握持端的延伸结构，后端预留了圆柱形的功能拓展腔，这个腔体在实际道具应用中可以内置感应模块、灯光触发组件或者小型音效模块，不需要额外破坏壳体外观来加装元件。壳体表面的分层阶梯造型并非单纯的装饰性设计，每一层台阶的高度差都控制在2mm以内，既还原了原作道具的层次感，又能在壳体注塑或者3D打印制作时减少支撑结构的使用，降低后期打磨处理的工作量。

握持区域的设计充分考虑了成年人手掌的握持尺寸，主体最宽处控制在72mm，握持段的厚度设置为28mm，刚好适配手掌自然握持时的虎口贴合弧度，前端延伸出的方块状结构可以让使用者在握持时食指自然搭靠，形成稳定的持握姿态，即使长时间手持参与剧情互动也不会产生明显的硌手感。上下壳体的连接采用隐藏式卡扣加侧边定位柱的结构，不需要在外观表面外露螺丝孔，保证了外观的整体性，卡扣的扣合量设置为1.2mm，既可以保证日常使用时壳体不会意外松脱，又能在需要更换内部电池或者检修模块时，用专用撬片轻松拆开，不会损坏壳体边缘。

后端的圆柱形腔体直径设置为18mm，深度达到32mm，足够容纳常规的纽扣电池组、微型触发电路板以及小型发光元件，腔体端部的开孔做了1mm的倒角处理，既可以作为透光孔让内置灯光透出，也能避免开孔边缘的锐边划伤使用者。壳体边缘所有的棱角都做了R0.8-R1.5mm的圆角过渡，没有尖锐的凸起结构，符合实景互动道具的安全使用要求，即使在体验过程中道具与人体发生碰撞，也不会造成划伤。

从结构强度的角度考虑，壳体的壁厚均匀控制在2.5mm，在卡扣连接位、腔体与主体的衔接位置都做了局部加厚到3mm的处理，同时在壳体内侧对应分层造型的位置设置了网状的加强筋，筋条厚度1mm，高度3mm，既不会增加过多的整体重量，又能有效避免壳体在受到侧向挤压时出现变形开裂的问题。主体前端的方块状延伸结构内部做了空心处理，但是在四个转角位置设置了连接到主体壳体的加强柱，避免这个突出部位在磕碰时发生断裂。

在实际的装配逻辑上，所有内部元件都可以通过上下壳体的内部定位柱直接固定，不需要额外打胶或者增加固定支架，定位柱的高度根据不同元件的尺寸做了差异化设计，电池位的定位柱刚好卡住电池的两个端面，电路板的定位柱设置了1mm的定位凸台，可以直接卡住电路板的安装孔，装配时只需要将元件对应放到定位位置，扣合上盖就可以完成整体组装，大幅提升了批量制作时的装配效率。

外观表面的分层结构在设计时还考虑了后期表面处理的便利性，每一层台阶的平面都保持了足够的宽度，在做喷涂分色处理时，可以直接用美纹纸沿着台阶边缘粘贴，不需要额外制作遮挡治具，就能实现不同层级的分色效果，降低后期表面处理的难度和工时成本。整体重量控制在120g以内，即使长时间手持也不会产生明显的负重感，适配实景演出、主题展陈、cosplay道具等多个场景的使用需求，结构上预留的拓展腔也为后续的功能升级留下了足够的空间，不需要重新修改主体壳体模具，就可以根据不同的使用场景更换内置的功能模块，实现灯光、音效、感应触发等不同的交互效果。
