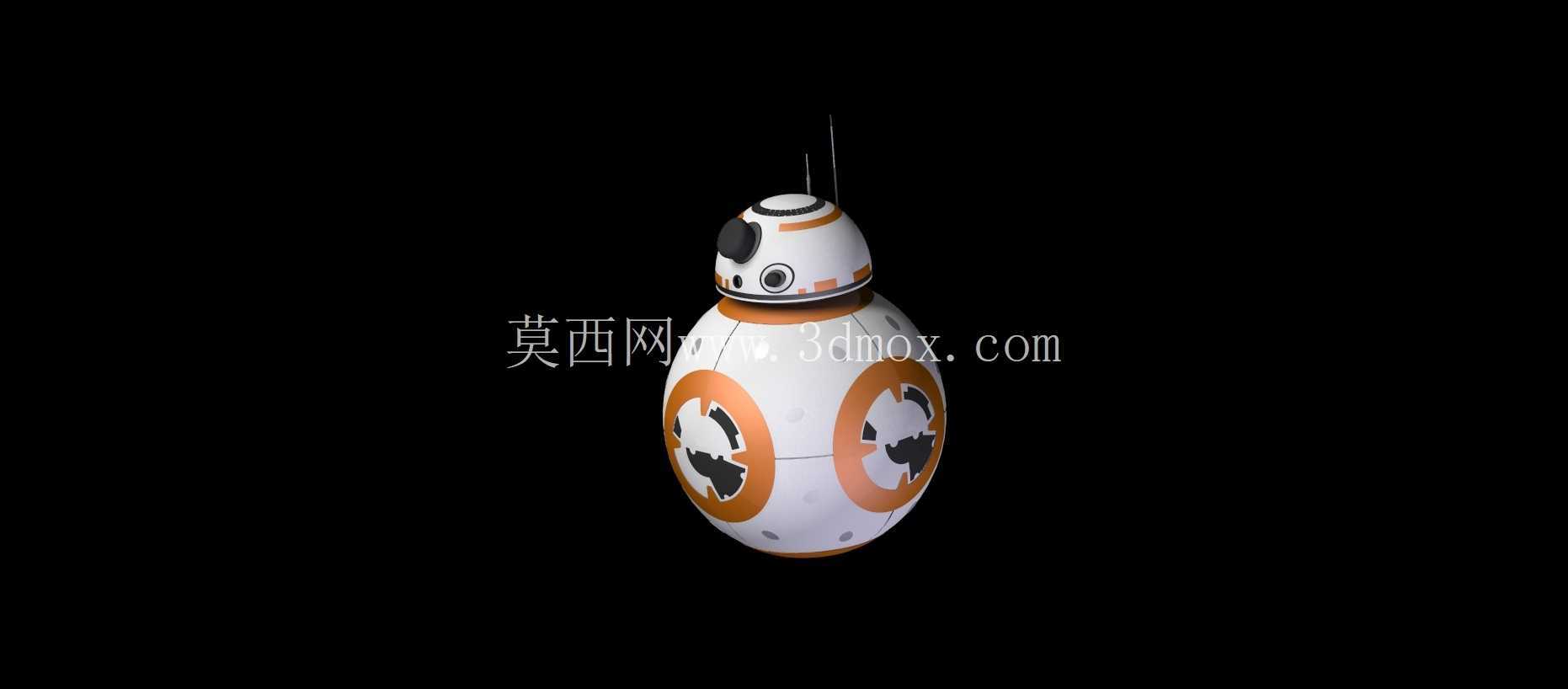

星球大战BB8球形滚动机器人结构设计

　　这款BB8机器人的三维结构设计，最初的需求锚点是影视IP线下互动展项的实体道具开发，区别于纯展示用静态模型，设计阶段就需要兼顾动态行走、头部姿态保持、近距离人机交互的实际使用需求，因此整个结构的拆分逻辑完全围绕运动可靠性展开。首先是下部球形主体的内部支撑框架，采用对称式笼型结构设计，框架中部预留重锤摆块的安装空间，重锤的重心偏移量经过反复校核，确保球形外壳在滚动过程中，内部框架始终保持相对水平的姿态，不会随外壳同步转动，这一结构是实现BB8无外置轮组滚动行进的核心。

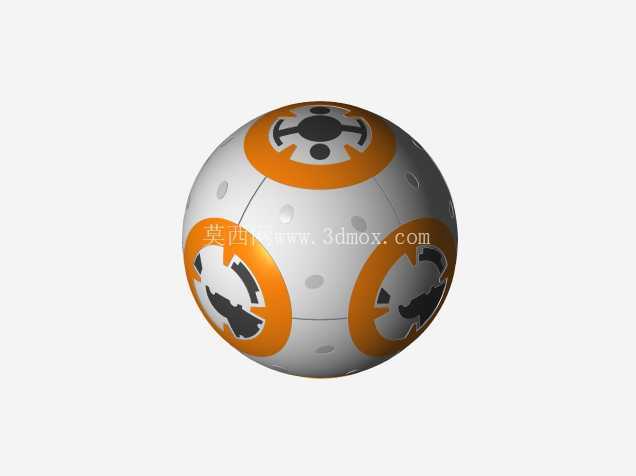

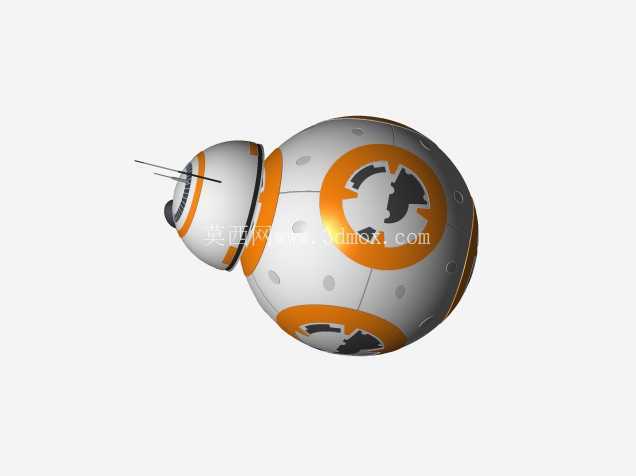

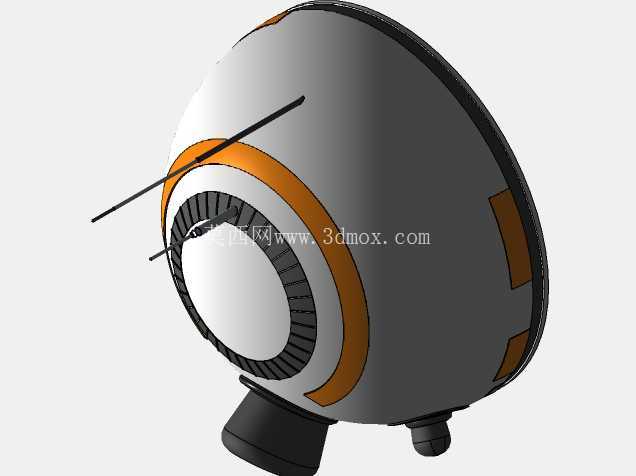

　　球形外壳采用分瓣式拼接设计，每瓣外壳的拼接缝都做了错位止口结构，既保证拼接后的外表面圆度误差控制在0.2mm以内，避免滚动过程中出现卡顿跳动，也方便后期内部元器件的检修更换，外壳内壁预留了磁吸定位点的安装位，用于和上部头部组件实现无接触式连接。上部头部组件的设计重点是姿态保持功能，头部内部设置了独立的配重块与磁吸对接结构，不管下部球体滚动到任何角度，头部都能始终保持正向朝上的姿态，不会随球体转动发生偏转，头部表面的传感器装饰件、天线结构都做了内嵌式安装设计，避免互动过程中发生磕碰脱落。从安装边界来看，整个机器人的整体高度控制在450mm左右，球形主体的直径为300mm，这个尺寸既符合影视原作的比例关系，也能满足线下展项中儿童互动的安全要求，所有外露的边角都做了R3以上的圆角处理，不存在尖锐凸起。内部的走线全部采用拖链内置排布，所有线缆的弯曲半径都预留了足够余量，避免球体反复滚动过程中线缆发生疲劳折断，电源模块、控制模块都固定在内部笼型框架的下部位置，进一步降低整体重心，提升滚动过程中的稳定性。

　　在展项实际应用场景中，这款结构可以适配内置的蓝牙通讯模块，实现远程遥控行进、头部小范围转动的功能，球形外壳的表面纹理做了分区域做旧处理，还原影视原作中的金属磨损质感，同时外壳材质选用耐冲击的ABS工程塑料，能够承受日常互动中的轻微碰撞。设计过程中特意规避了传统轮式机器人的外露结构，整个球体表面没有任何突出的行走机构，完全依靠内部重锤的偏移实现全向滚动，运动轨迹更贴合原作中BB8的灵动行进状态，头部与球体之间的磁吸连接力度经过多轮调试，既保证正常行进过程中头部不会脱落，也能在受到较大外力碰撞时自动分离，避免内部连接结构被硬力损坏。

　　内部框架的安装位全部采用模块化设计，控制板、电池、驱动电机、重锤驱动机构都可以单独拆卸更换，不需要完全拆解整个球形外壳，大幅降低后期的维护成本。考虑到线下展项的长时间运行需求，驱动电机选用低转速大扭矩的微型减速电机，配合内部的静音轴承，滚动过程中的噪音控制在55分贝以内，不会对展陈环境造成噪音干扰，头部的装饰天线采用软质硅胶材质，即使触碰也不会发生断裂或者划伤接触者的情况。整个结构的配重分布经过反复调整，静止状态下球体的重心始终落在几何中心的正下方，放置在平面上不会发生自主滚动，启动后重锤偏移15度即可实现平稳起步，转向时通过重锤的横向偏移实现全向转动，不需要额外设置转向机构，大幅简化了内部的传动结构，降低了故障发生概率。
