贴片式5050规格LED发光元件结构设计

做消费电子、通讯终端结构设计的工程师，对SMD5050这类贴片LED不会陌生，从手持通讯设备的按键背光、状态提示，到小型通讯模组的信号指示、便携终端的补光单元，都能见到它的应用。不同于直插式LED需要预留引脚穿孔空间，SMD5050采用表面贴装工艺，能直接通过回流焊固定在PCB表层，在通讯类产品寸土寸金的板卡空间里，能最大化压缩元件占用的布局面积，给射频模块、主控芯片留出更多排布余量。

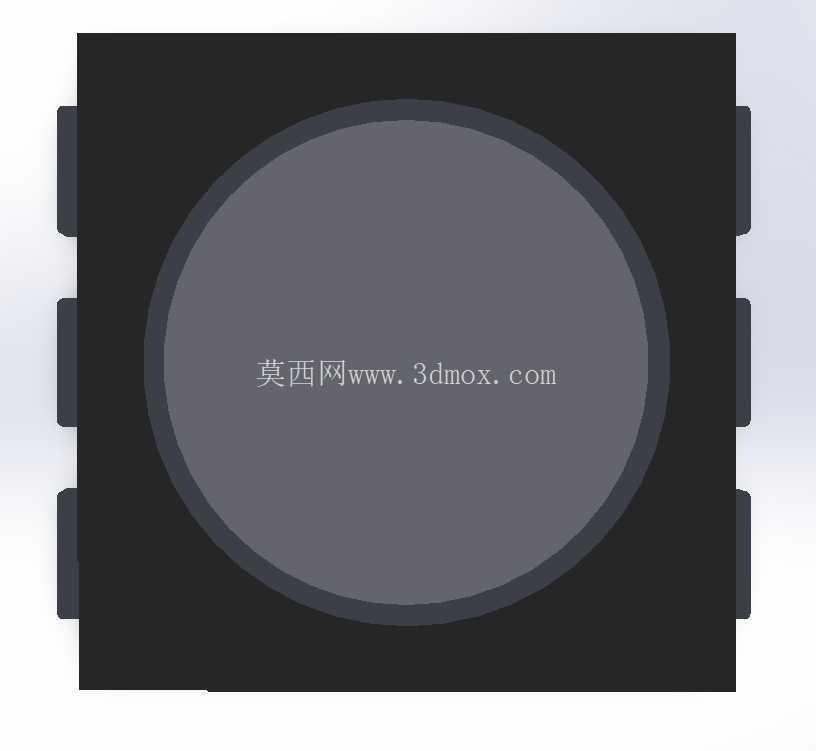

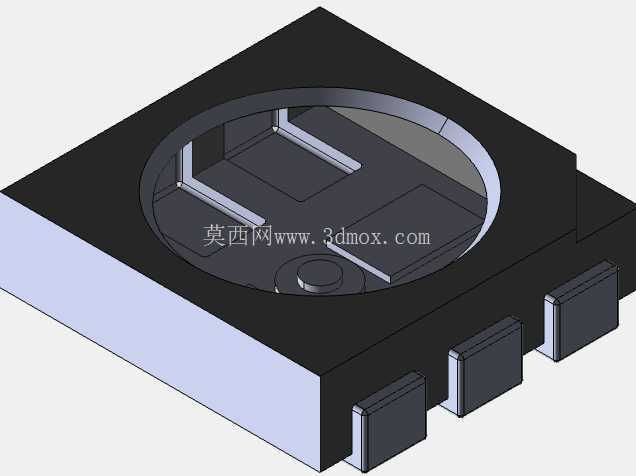

从结构设计角度看，这款5050规格的贴片LED，本体采用耐高温的工程塑封基座，基座侧面预留三个等距排布的金属焊盘，焊盘表面做了镀锡处理，既能保证焊接时的润湿性，也能在长期使用中抵御氧化，避免虚焊、脱焊问题。塑封基座正面是椭圆形的光学出光面，采用高透光的环氧树脂封装，内部绑定的三原色发光芯片可以通过不同引脚的电流控制，实现单色、混色发光效果，满足通讯设备不同状态的指示需求——比如待机时发弱光、信号传输时发闪烁绿光、低电量时发红光，不需要额外增加导光结构就能实现清晰的状态提示。

在安装边界设计上，这款元件的长宽尺寸严格控制在5.0mm×5.0mm的标准规格内，本体厚度控制在1.5mm以内，PCB布局时只需要在对应位置预留三个匹配焊盘的焊盘位，不需要额外预留插件过孔，也不需要在板卡背面预留元件突出空间，非常适合厚度受限的手持通讯设备、薄型通讯模组使用。设计PCB封装的时候，要注意焊盘的外延尺寸要比元件本体焊盘宽出0.2mm左右，既方便焊接时的对位，也能避免回流焊时的立碑、偏移问题；同时出光面正上方要预留至少0.3mm的净空区域，不能被结构件、屏蔽罩遮挡，避免影响出光效率。

实际选型应用的时候，还要考虑元件的焊接耐温特性，这款SMD5050可以承受无铅回流焊的峰值温度，符合通讯产品量产的焊接工艺要求，不需要额外调整焊接温曲线。在结构堆叠阶段，要注意LED出光面和设备外壳透光窗的对位精度，偏移量不能超过0.5mm，否则会出现漏光、光斑偏移的问题；如果外壳透光窗做了磨砂处理，要适当调整LED的驱动电流，保证出光亮度在可视范围内。另外，三个引脚的走线要尽量短，避免和板上的射频走线平行排布，防止高频信号干扰LED的发光稳定性，出现频闪、亮度不均的问题。

从建模角度还原这款元件的时候，要重点还原塑封基座的哑光质感、金属焊盘的金属光泽、出光面的半透明光学质感，同时要严格控制三个焊盘的间距尺寸、本体的倒角细节，保证导出的封装模型可以直接导入PCB设计软件，匹配实际生产的焊盘位置。很多新手建模的时候容易忽略焊盘的厚度、塑封基座的拔模角度，导致建出来的模型和实际元件有尺寸偏差，做结构干涉检查的时候出现误判，这一点在实际设计中要格外注意，所有尺寸都要严格对标量产元件的规格书参数，保证模型和实物的一致性。

在通讯类产品的实际装配中，这类SMD元件都是通过高速贴片机完成贴装，所以模型的拾取点要设置在元件本体的中心位置，方便贴片机吸嘴拾取，避免贴装偏移。同时塑封基座的边缘要做微小的倒角处理，避免贴装过程中吸嘴和元件边缘剐蹭，造成元件损伤。出光面的弧度也要和实物一致，不能做成完全平面，否则光线折射角度会和实际情况有偏差，做光学仿真的时候会出现误差，影响最终的出光效果评估。
