三自由度齿轮传动机械臂结构设计

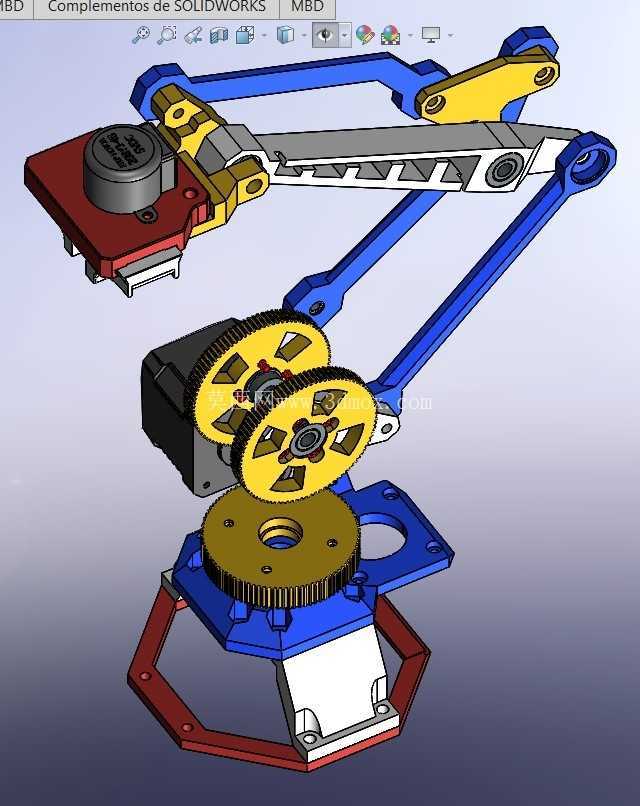

这套三自由度机械臂结构采用舵机直驱搭配多级齿轮减速的传动方案，在桌面级轻载作业场景中有着极高的适配性，常见于教学实验平台搭建、小型工件分拣工位、精密点胶辅助执行端这类对重复定位精度有一定要求、负载不超过500g的作业场景。从结构布局来看，底部回转支承搭配大直径黄铜齿轮作为第一级回转关节，舵机输出轴通过小齿轮与大齿圈啮合，既可以通过齿数比实现扭矩放大，降低舵机的负载扭矩需求，也能通过齿轮啮合间隙的控制，将回转关节的反向间隙控制在0.2度以内，满足小范围精密调整的需求。大齿圈下方采用六边形框架式安装底座，底座预留四个对称分布的沉头安装孔，可直接通过M3螺丝固定在铝型材工作台或者亚克力实验台面上，安装边界的孔位间距为60mm，整体底座外轮廓尺寸控制在80mm范围内，不会占用过多的安装台面空间。

中部的两级平行连杆机构是臂部结构的核心，蓝色连杆采用等长平行四边形布局，这种设计的优势在于末端执行器的安装平面可以始终保持水平状态，不需要额外增加腕部旋转舵机就能保证作业端的姿态稳定，大幅简化了控制逻辑。连杆之间的铰接点全部采用翻边铜套作为转动副，相比直接用螺丝铰接的结构，铜套可以有效降低转动过程中的磨损，长期运行也不会出现铰接点松动导致的臂部晃动问题。臂部的抬升关节同样采用齿轮传动结构，两个对称布置的黄色扇形齿轮分别固定在上下两根驱动连杆上，舵机转动时通过齿轮啮合带动两根连杆同步摆动，避免单连杆驱动时出现的臂部偏载问题，抬升关节的活动范围设计为0到75度，对应末端作业半径可以覆盖120mm到220mm的环形区间，完全覆盖桌面级作业的常用活动范围。

末端执行器的安装位预留了标准舵机安装孔位，可以直接适配通用的平行夹爪、吸盘支架等末端配件，不需要额外做转接件设计。臂部的所有结构件都做了轻量化镂空处理，在保证连杆结构刚度的前提下尽可能降低臂部自身重量，减少运动过程中的转动惯量，让舵机的动态响应速度更快，启停过程中的冲击更小。布线槽直接集成在蓝色连杆的内侧凹槽里，舵机的连接线可以完全隐藏在连杆内部，不会在臂部运动过程中出现线缆剐蹭或者缠绕的问题，这一点在多关节连续运动的场景中尤为重要，很多桌面级机械臂出现线缆磨损断裂的问题，都是因为没有预留集成式的布线通道，线缆外露随臂部反复弯折导致的。

从设计逻辑来看，这套结构没有追求过多的自由度冗余，而是针对轻载桌面作业的实际需求，把三个自由度的传动刚度、运动精度、安装便利性做了平衡，没有采用复杂的谐波减速或者行星减速结构，全部采用直齿圆柱齿轮和平行连杆的组合，加工门槛极低，不管是3D打印制作原型件还是采用钣金切削加工量产件，都能以极低的成本实现稳定的传动效果。关节处的限位结构直接集成在连杆和齿轮的端面上，不需要额外加装光电限位开关，通过机械硬限位就能避免舵机过转损坏，在教学场景中可以有效降低学生操作不当导致的设备损坏概率。齿轮的模数统一选用0.5模，所有同模数的齿轮可以通用加工刀具，进一步降低零件的加工成本，齿轮啮合的中心距在设计时预留了0.1mm的调整间隙，装配时可以通过垫片微调齿轮的啮合紧密度，既不会因为间隙过大导致传动回差超标，也不会因为间隙过小出现转动卡滞的问题。

整个臂部完全展开时的最大水平作业半径为220mm，折叠收回后的最小轮廓尺寸为100mm×80mm×110mm，闲置时可以完全收回不占用过多存放空间。底座的舵机安装位采用下沉式设计，舵机主体嵌入到底座框架内部，既降低了整体结构的重心高度，提升臂部伸展时的整体稳定性，也能对舵机起到一定的防护作用，避免作业过程中掉落的工件或者工具砸坏舵机外壳。所有铰接点的固定螺丝都采用防松螺母锁紧，长期往复运动也不会出现螺丝松动退牙的问题，日常维护只需要定期在铜套和齿轮啮合面添加少量润滑脂，就能保证长期运行的顺畅性，不需要复杂的校准或者维护流程。
