乘用车辆带轮胎铝合金轮毂结构设计

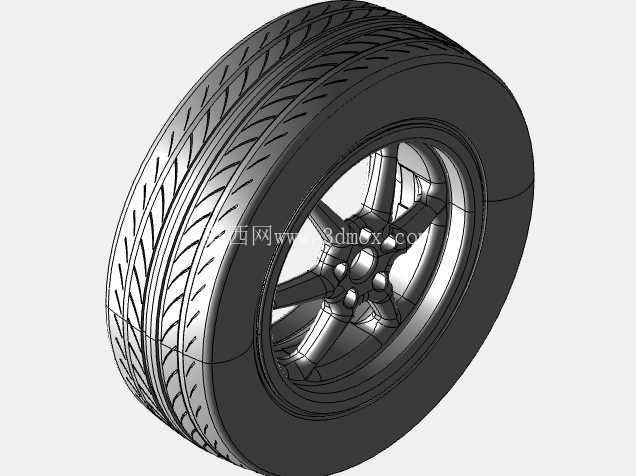

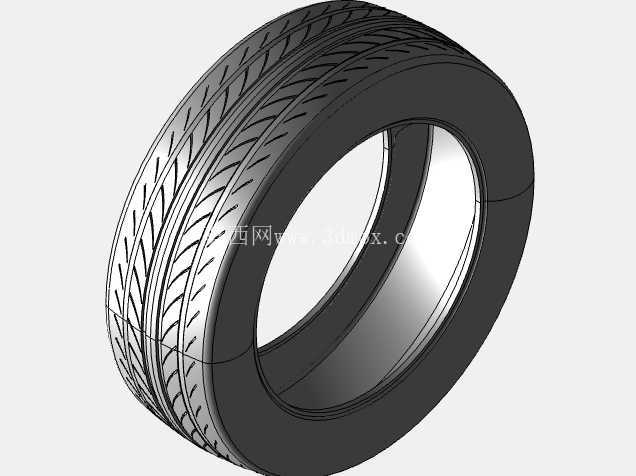

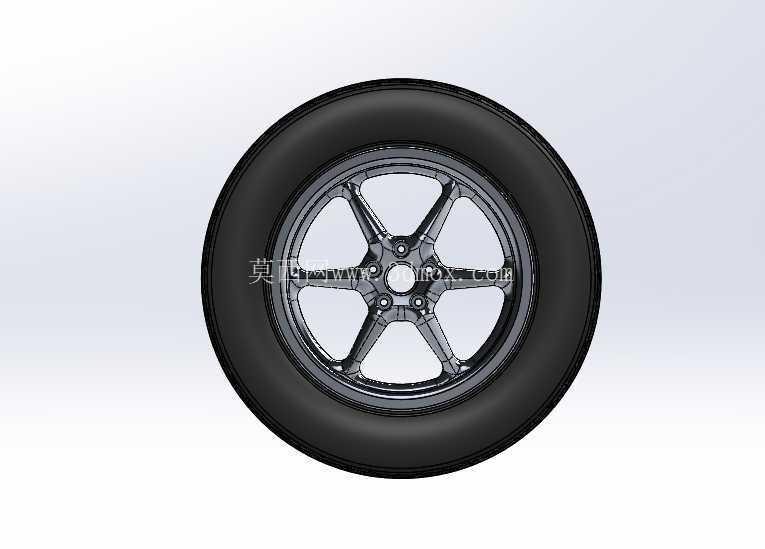

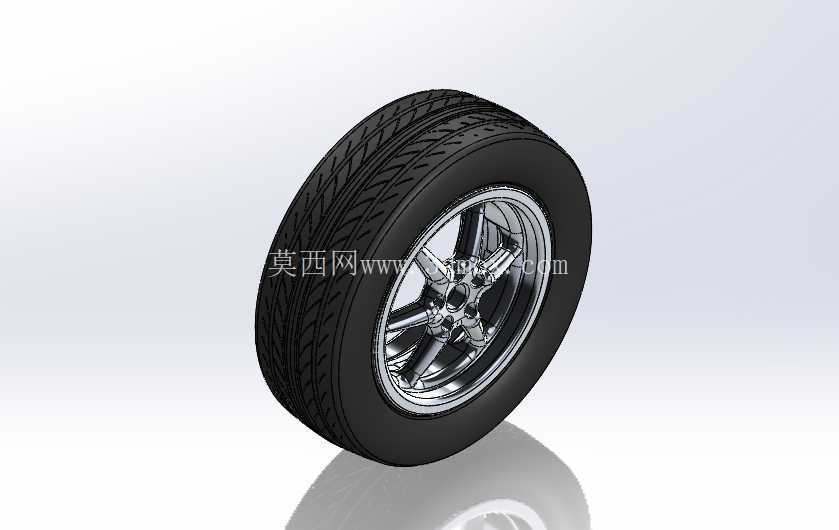

　　这套车轮结构的三维设计，核心覆盖乘用车辆行走系统的核心承载部件，从实际装车场景出发，轮胎部分采用常规乘用车子午线胎的轮廓参数，胎面设置对称式排水沟槽与抓地花纹块，胎侧保留合理的形变冗余量，匹配日常铺装路面行驶的缓冲、抓地需求，同时兼顾非铺装路面的轻度抗冲击性能，胎圈位置的刚性结构做了加厚处理，保证与轮辋装配后的密封可靠性，避免高速行驶过程中出现胎圈脱开、漏气的风险。

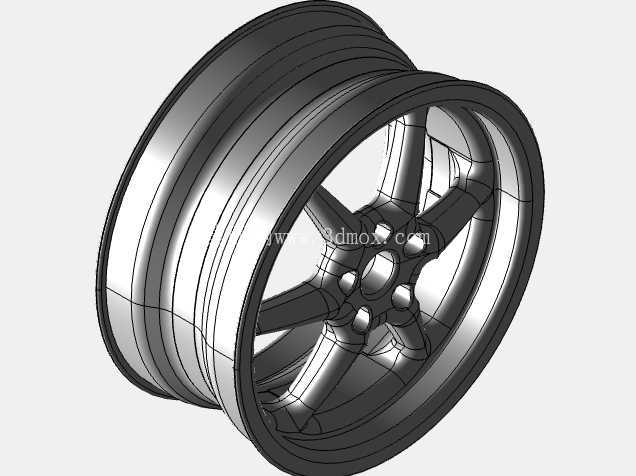

　　轮辋部分采用多辐式铝合金铸造结构的设计思路，辐条采用不等厚的变截面造型，在辐条与轮心安装盘连接的位置做了圆弧过渡的加强结构，分散车辆加减速、过弯时传递到轮心的交变应力，避免应力集中导致的辐条断裂问题；轮辋的胎圈座位置严格匹配轮胎胎圈的配合尺寸，设置标准的凸缘结构，既保证轮胎安装时的定位精度，也能在轮胎充气后形成可靠的密封面，轮辋边缘的轮缘高度做了合理控制，既可以在轮胎亏气时提供一定的胎侧支撑，也不会因为轮缘过高导致轮胎拆装难度提升。

　　轮心的安装面设置了均匀分布的螺栓孔位，孔位的节圆直径、中心定位孔的尺寸都按照常规乘用车型的轮毂安装标准设定，安装面的平面度公差在设计时做了严格约束，保证轮毂装车后与半轴法兰面完全贴合，避免高速行驶时出现车轮抖动的问题；中心孔周围设置了避让刹车卡钳的凹腔结构，预留足够的空间适配常规尺寸的浮动式刹车卡钳与通风刹车盘，不会出现轮毂转动时与刹车部件干涉的情况。从安装边界来看，这套车轮的整体偏距设置兼顾了轮距与轮拱的匹配关系，装车后轮胎外侧不会超出车身轮拱的覆盖范围，内侧也不会与悬挂下摆臂、减震器筒体发生运动干涉，车轮上下跳动、转向打满的全行程内，都能保留足够的安全间隙。

　　设计过程中同步考虑了轮胎与轮辋的装配工艺性，轮辋的气门嘴安装孔位置做了加厚处理，避免安装气门嘴时出现应力开裂，同时预留了平衡块的安装位置，方便后期做车轮动平衡校准。轮胎的橡胶部分在建模时还原了胎体的帘布层、带束层的轮廓走向，虽然是三维结构模型，但各部分的厚度比例都参考实际轮胎的结构参数设定，轮辋的铝合金部分也预留了后期做轻量化铣削的结构空间，在保证结构强度的前提下可以进一步降低簧下质量，提升车辆的悬挂响应性能。在实际应用场景中，这套车轮结构既可以作为乘用车辆原厂配套轮毂的设计参考，也可以用于改装轮毂的结构验证，建模时的装配约束完全还原实际装车的配合关系，轮胎与轮辋的接触面、螺栓与安装孔的配合面都做了精准的贴合处理，可以直接用于后续的有限元强度分析、运动干涉校核，也能作为行走系统教学演示的三维素材，帮助设计人员理解车轮各部件的配合关系与受力传递路径。
