小型四轴旋翼无人机机架结构设计

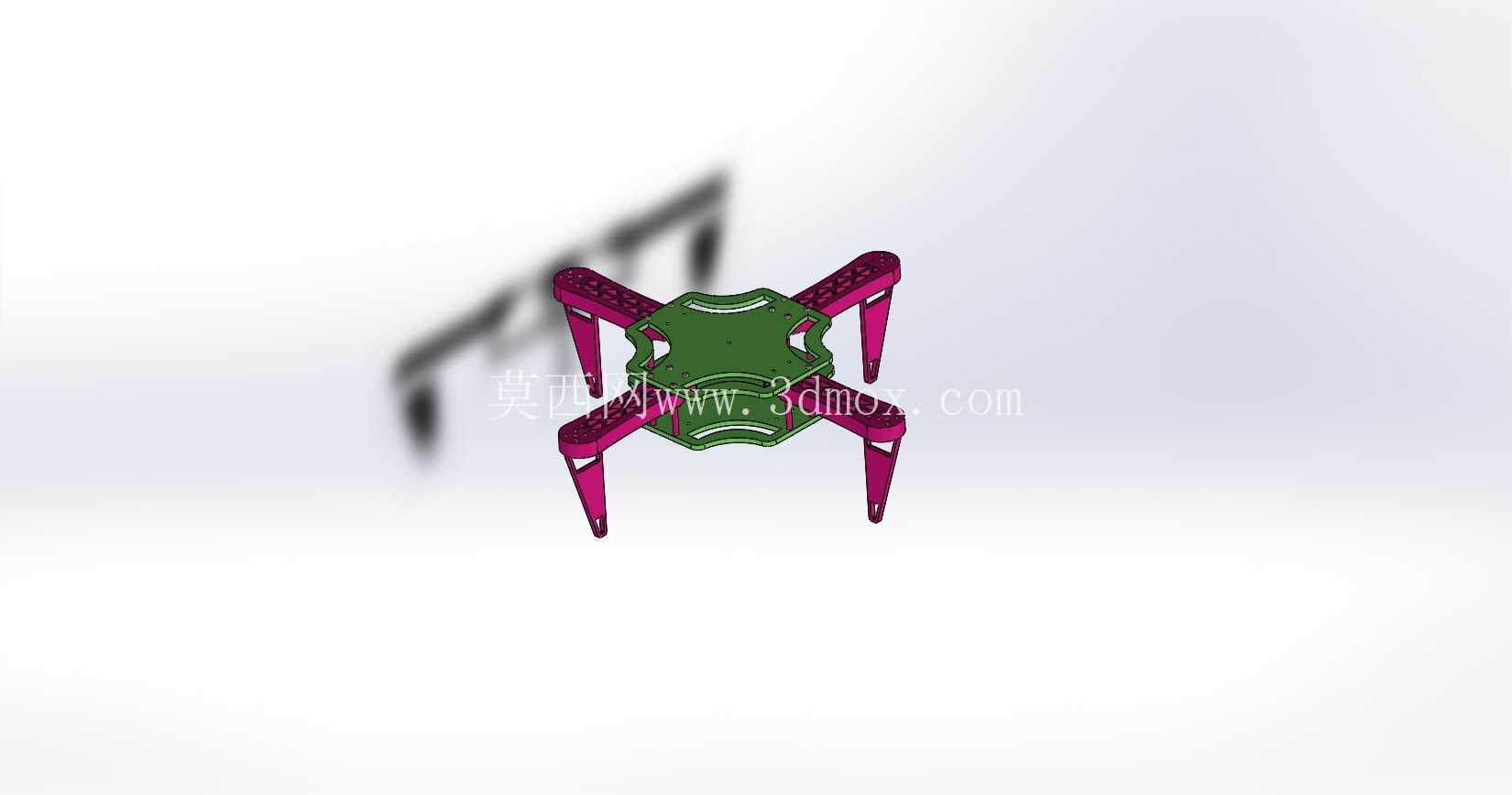

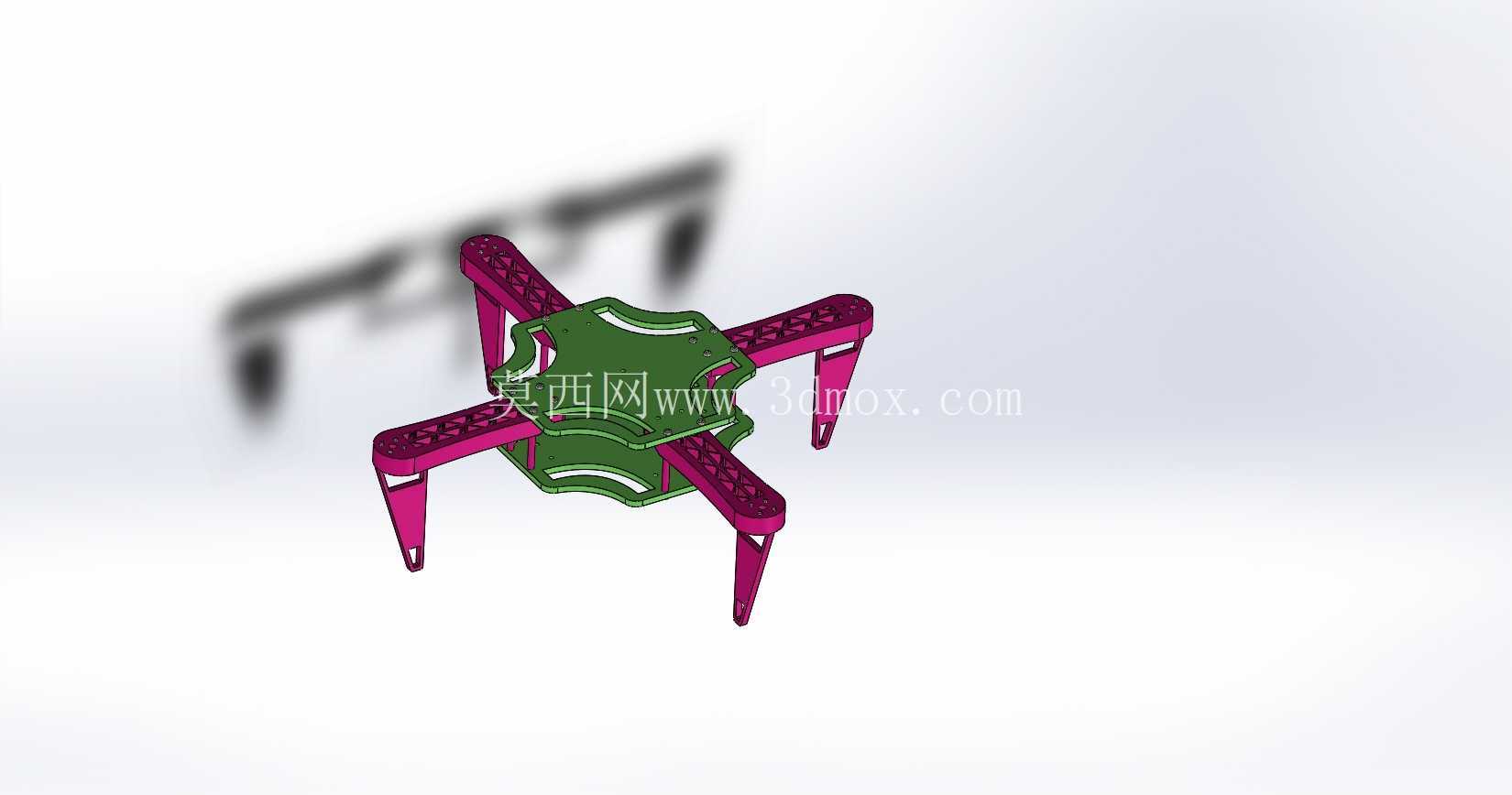

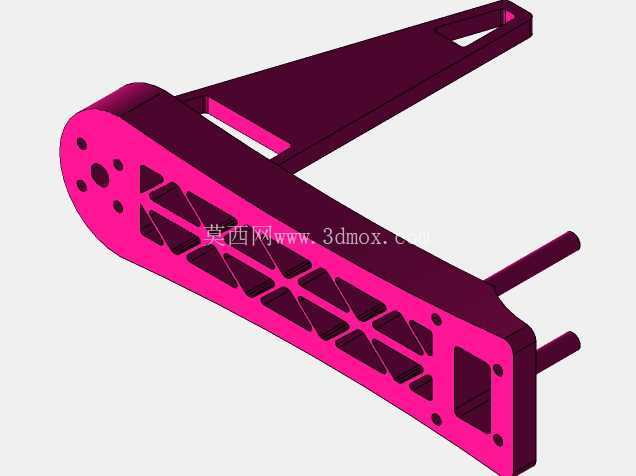

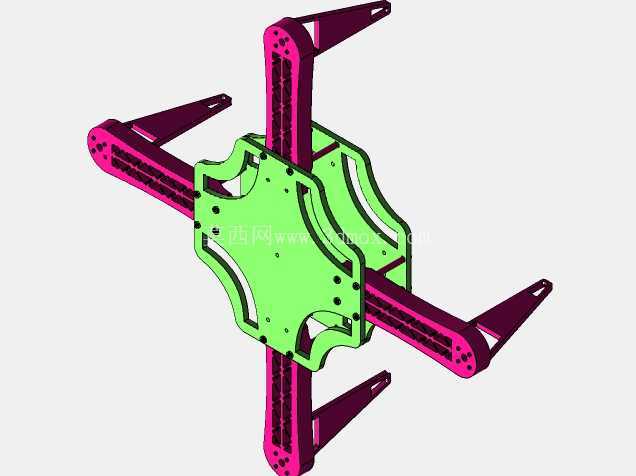

　　这款四轴旋翼飞行平台的机架结构，在设计之初就瞄准了轻量化室内外巡检、小型载荷挂载的应用场景，区别于大载重工业级无人机的厚重结构，整体采用中心板加悬臂机臂的分体式布局，能够在保证结构刚度的前提下尽可能降低自重，提升续航表现。从结构布局来看，中心承载板采用异形切边设计，并非规则的方形或圆形结构，四个机臂安装位做了内凹式定位槽，机臂插入后可通过螺丝锁紧，既能够保证机臂安装的同轴度，避免飞行过程中因机臂偏移导致的动力输出不对称，也能在发生轻度碰撞时通过定位槽分散冲击力，避免中心板直接开裂。机臂采用上窄下宽的锥形截面设计，从中心板连接处向末端电机安装位逐渐收窄，这种设计一方面能够降低飞行过程中机臂产生的气动阻力，减少紊流对旋翼下洗气流的干扰，另一方面也能在保证机臂末端电机安装位强度的前提下，减少不必要的材料使用，进一步控制整机重量。机臂末端的电机安装座预留了标准的电机安装孔位，能够适配市面上主流的22系列、23系列外转子无刷电机，安装座平面做了0.2mm的下沉设计，电机安装后能够与安装面完全贴合，避免飞行过程中电机出现松动移位，保证动力输出的稳定性。

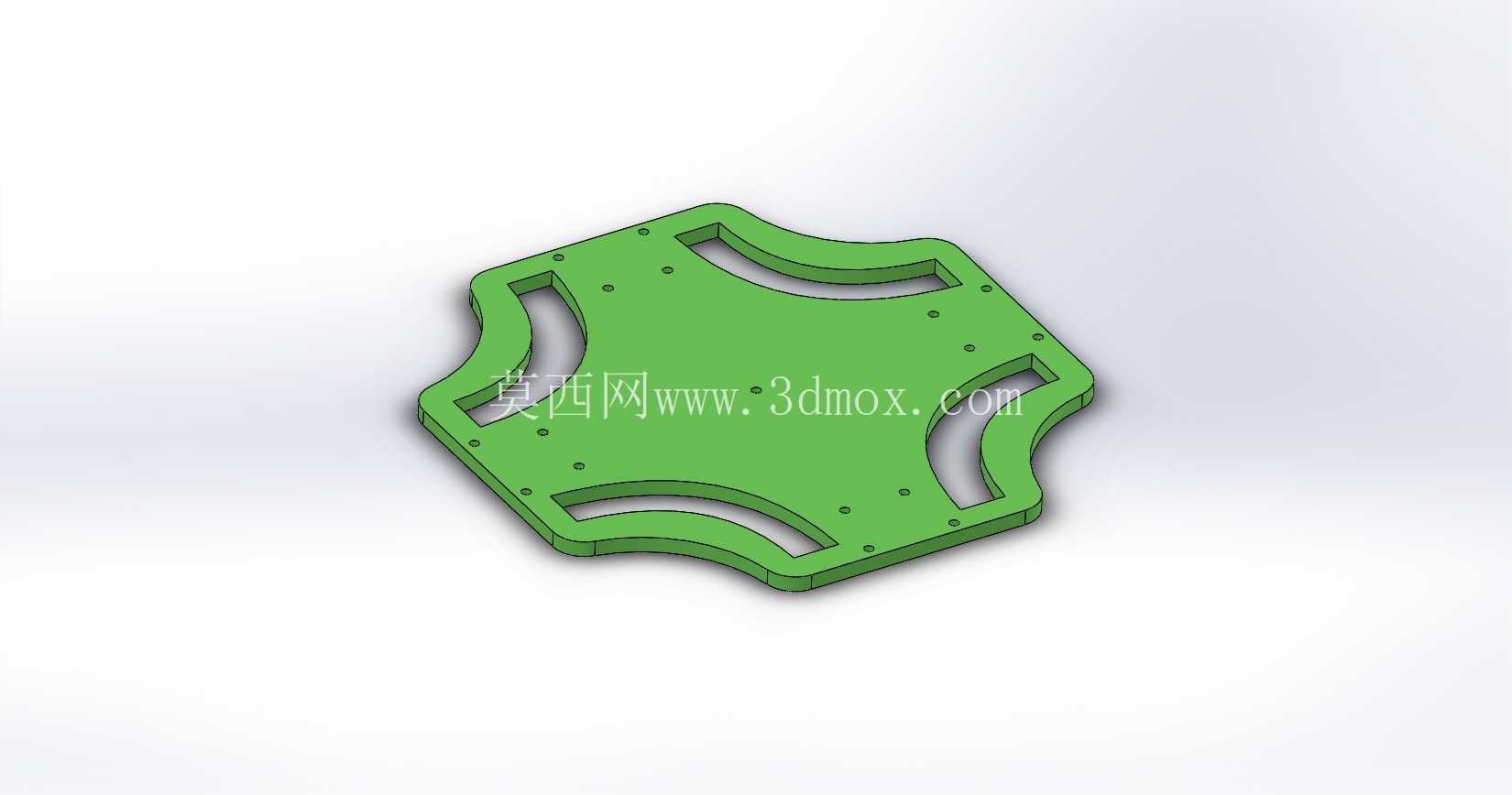

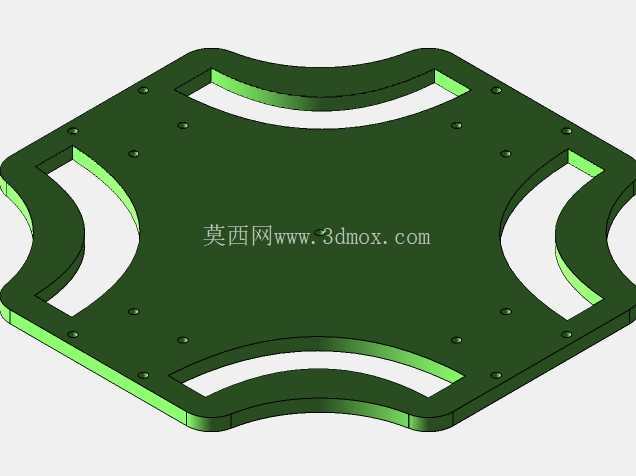

　　中心板上预留了飞控、电调、电池、图传模块的安装孔位，孔位间距按照主流飞控的安装标准设计，能够直接适配通用的飞控安装减震球，减少飞行过程中机体振动传递到飞控传感器，提升飞行姿态解算的准确性。中心板的上下层之间预留了8mm的走线空间，所有电调信号线、电源线都可以从中心板内部穿过，避免线材外露在飞行过程中被旋翼打到，也能减少线材带来的额外气动阻力。从安装边界来看，这款机架适配的最大旋翼尺寸为4英寸，机臂展开后整机对角轴距为250mm，属于典型的小型穿越级四轴机架尺寸，中心板最大可容纳3S 1500mAh的锂电池安装，电池安装位预留了魔术贴绑扎槽，能够快速固定电池，也方便根据飞行需求调整电池位置来改变整机重心。

　　在实际使用场景中，这款机架既可以作为入门级航模爱好者的练习机型，也可以搭载小型摄像头、微型气体传感器等载荷，用于室内狭小空间巡检、厂区管道外部巡查、低空近距航拍等场景，机架的分体式设计也方便维护更换，单个机臂发生损坏后不需要更换整个机架，只需要拆下对应机臂更换即可，大幅降低使用维护成本。设计过程中针对机架的振动特性做了优化，机臂与中心板的连接位置做了加厚处理，避免电机高速转动时机臂产生共振，影响飞行稳定性；中心板的边缘做了圆弧过渡处理，没有尖锐的棱角，既能够减少应力集中，提升机架的抗摔性能，也能避免组装维护过程中划伤操作人员。

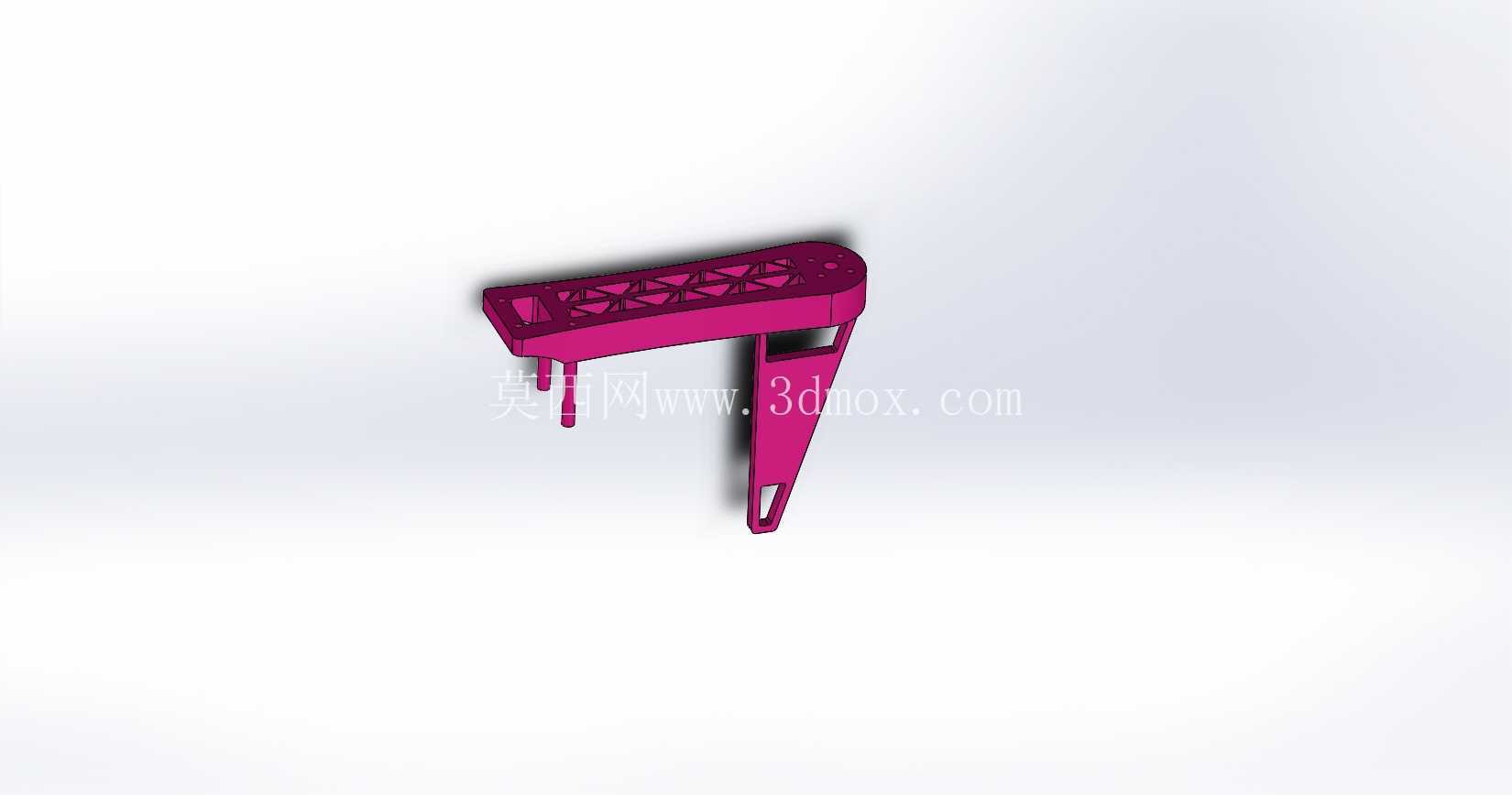

　　机架的起落支脚与机臂采用一体化设计，支脚向下延伸的高度为35mm，能够保证机身底部搭载的摄像头、电池等部件在降落时不会直接接触地面，支脚末端做了加宽处理，降落时能够提供更稳定的支撑，减少侧翻的概率。从结构强度校核的角度来看，这款机架采用的板材厚度为2mm，搭配碳纤维或玻纤板材加工时，单臂能够承受最大500g的拉力，完全能够满足4寸旋翼搭配3S电池的动力输出需求，整机起飞重量控制在500g以内时，机架结构不会出现明显的形变，能够保证飞行过程中机臂的位置精度，避免因结构形变导致的飞行姿态异常。
